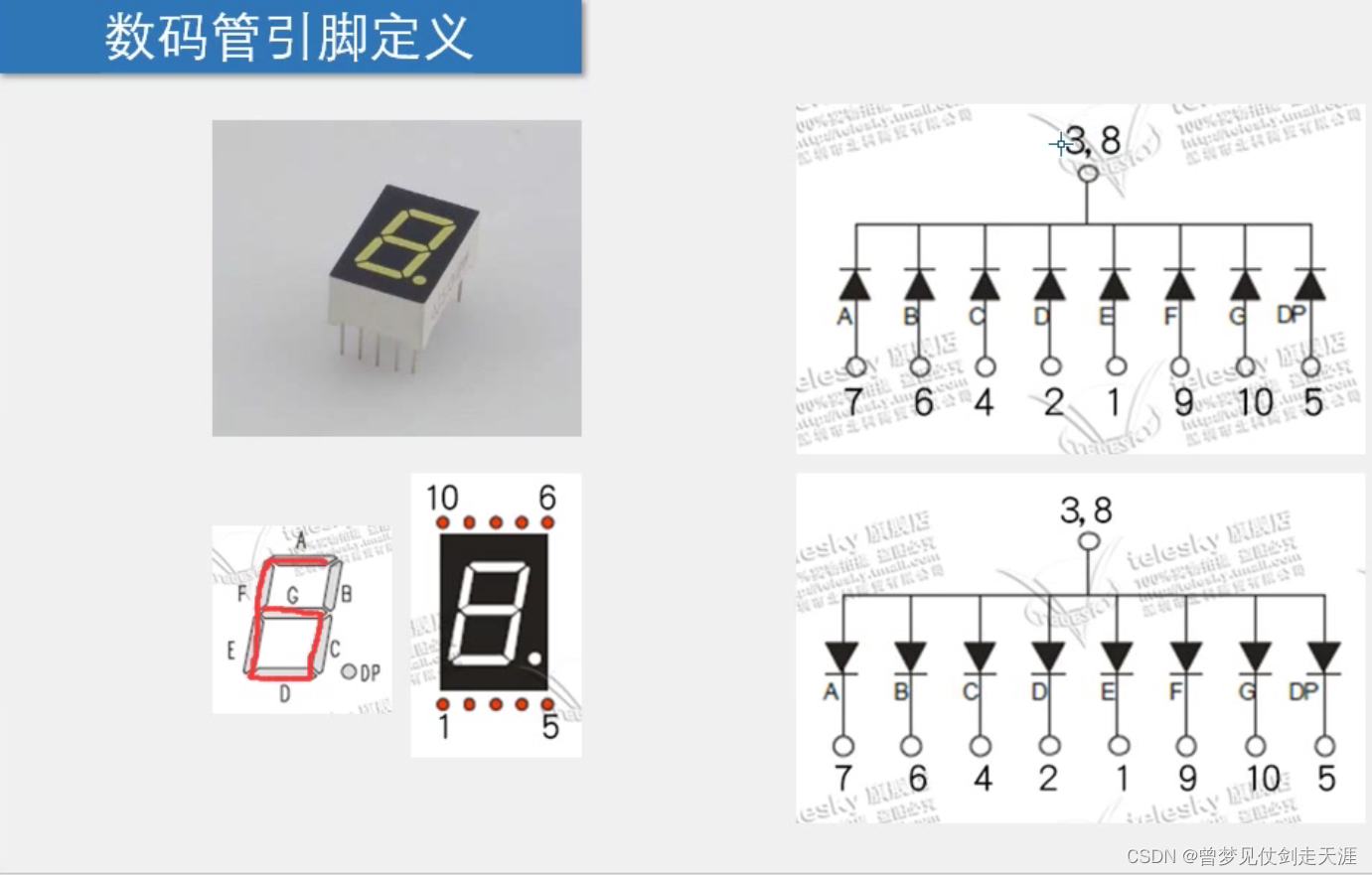

（1）数码管中引脚与LED的对应关系（以1个数码管为例）

注意：8个LED中有1个用来表示小数点，即DP

在这里插入图片描述
（2）使用数码管的过程基本可分为2个部分：①先“片选”该数码管；②设置数码管各LCD的值。
数码管驱动需要使用到2个芯片，分别对应上述①与②。
在本开发板中，其中74HC138译码器用于对8个LCD进行“片选”，3个输入引脚，8个输出引脚。
而74HC245芯片则用于实现使用单片机芯片输出的小电压来驱动LCD（LCD需要更大的电压驱动，由74HC245芯片VCC引脚提供）

（3）若想同时驱动多个LCD，如使开发板的8个LCD分别显示“12345678”，其主要实现途径是通过较短的时间间隔（如1ms）循环显示第1-8个LCD。代码如下：

//2, Dynamic LCD, show "12345678"
void main ()
{
	while (1)
	{
		Nixie(8, 1);  //第“8”个LCD显示数字“1”
		Delay1ms(1);  //延时1ms

		Nixie(7, 2);
		Delay1ms(1);

		Nixie(6, 3);
		Delay1ms(1);

		Nixie(5, 4);
		Delay1ms(1);

		Nixie(4, 5);
		Delay1ms(1);

		Nixie(3, 6);
		Delay1ms(1);

		Nixie(2, 7);
		Delay1ms(1);

		Nixie(1, 8);
		Delay1ms(1);
	}
}
