STC89C52单片机数码管介绍以及代码示例

目录

一，数码管介绍

二，数码管引脚定义

我们首先对单个引脚进行说明：

其次，我们对多个引脚管进行说明：

最后我们来详细说说如何进行位选还有段选

接着是段选

三，数码管段码表

四，数码管驱动方式

五，代码演示

---

一，数码管介绍

LED数码管：数码管是一种简单、廉价的显示器，是由多个发光二极管封装在一起组成“8”字型的器件

二，数码管引脚定义

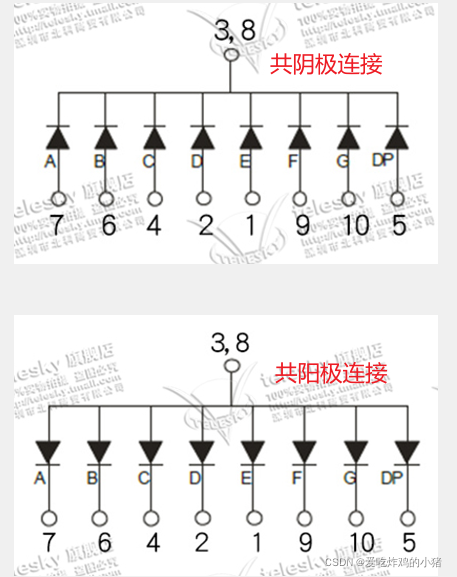

我们首先对单个引脚进行说明：

数码管分为共阳极连接和共阴极连接两种：

1，共阴极连接就是说3,8这一头连得是负极，所以在下面的那头给上高电平（即置1）就可以使二极管发光

2，共阳极连接就是说3,8这一头连得是正极，所以在下面的那头给上低电平（即置0）就可以使二极管发光

注意：在实际编写代码的时候这一点一定要搞清楚，或者进行实验后发现亮光的二极管的位置和预想的不对，那么对赋值的I/O口使用取反符号~也行

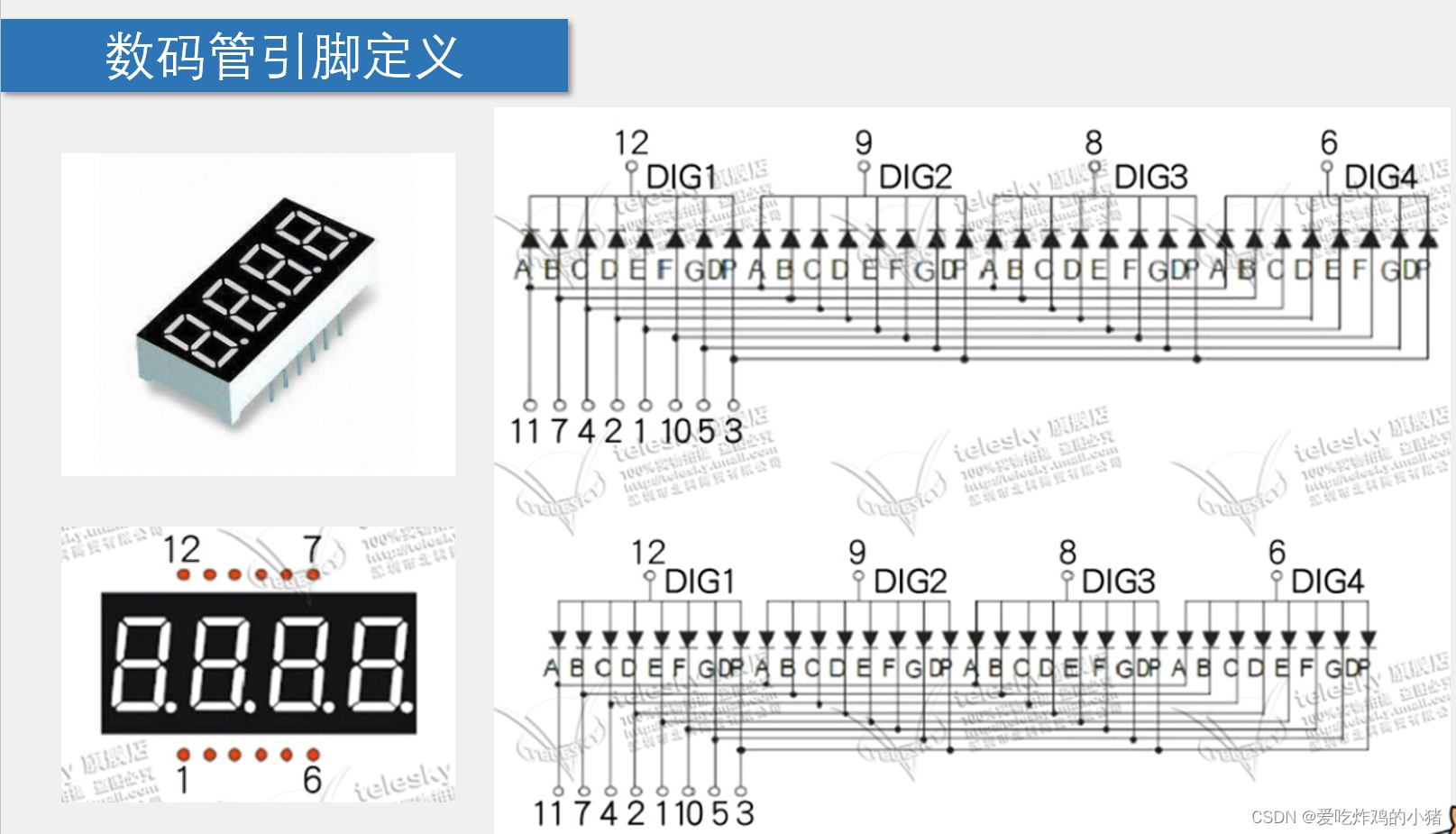

其次，我们对多个引脚管进行说明：

在这里的显示方式我们简单的归纳为这么几步:位选 段选 清零 位选 段选 清零

首先说明什么是扫描数码管，我们发现，数码管在构造时为了节省端口（单片机就40个引脚，不能全用来显示数码管吧，嘿嘿）把一排的数码管端口都共用了，所以为了同时显示四个数字，我们是不是得这样：

1，先在DIG1，DIG2，DIG3，DIG4，选一个

2，在端口用二进制代码或者十六进制代码显示我们想要显示的字符

3，最后将端口清零，就是全灭，因为端口是共用的，所以这样可以避免扫描过快时，第二个位置也显示相同的字符；

最后利用定时器以很快地速度重复这三个步骤，就可以实现数码管的扫描操作了

然后我们之前解释的显示方式就一一对应了即1就表示位选，2就表示段选，3，就表示清零。

最后我们来详细说说如何进行位选还有段选

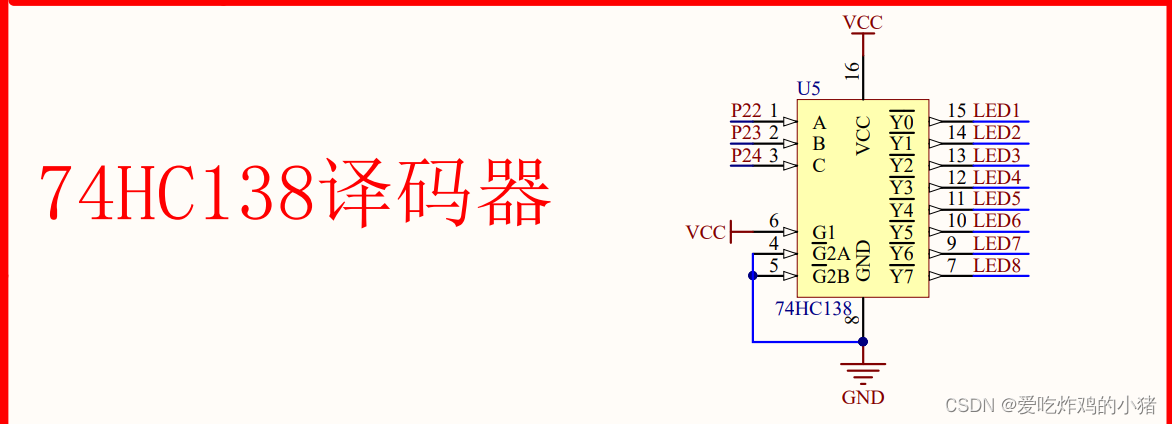

首先还是由于节省I/O口的原因，所以在这里我们在位选的时候要用到这个74HC138译码器：

他的所用很简单，看图就可以知道，他是将p22，p23，p24三个引脚转换为LED1到LED8，这8个接口，刚刚好来控制我们板子上从左到右的8位数码管

接着是段选

就比较方便：可以看到下面的原理图上每个“8”字型的数码管上都有a，b，c，d，e，f，g，dp接口，分别对应的是P0_0到P0_7的8个接口。这里根据调试发现数码管是共阴极。所以置P0_0到P0_7为1即可

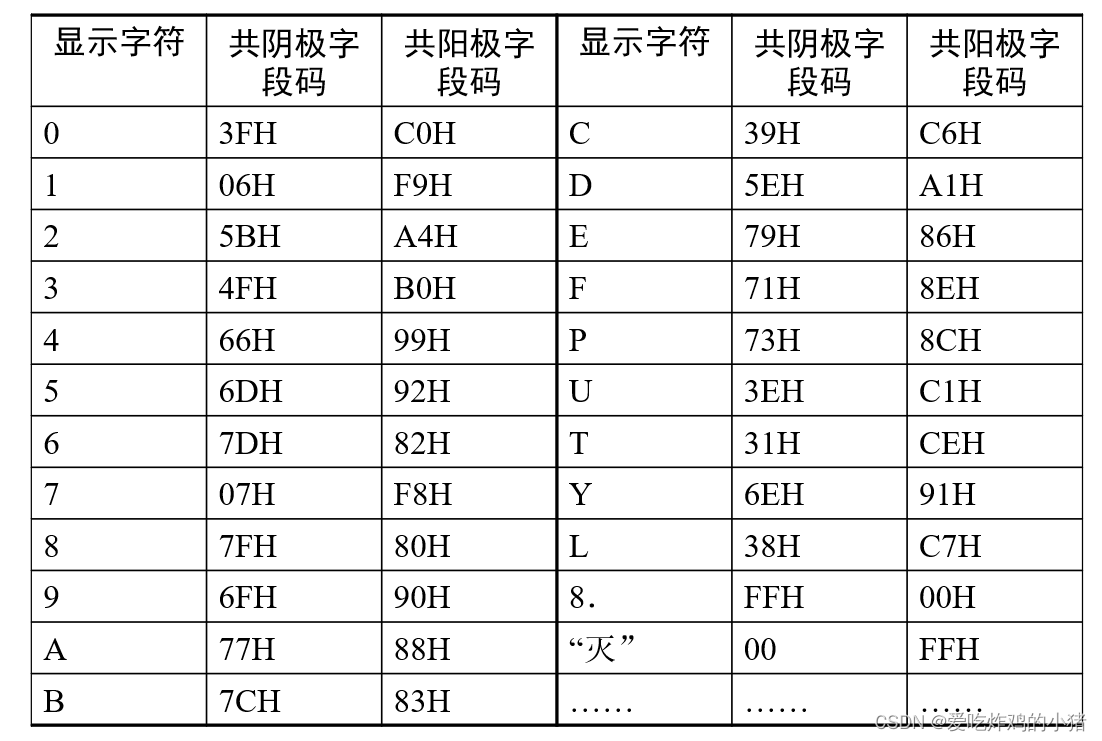

三，数码管段码表

鉴于数码管的特殊构造，所以只能显示一部分字母

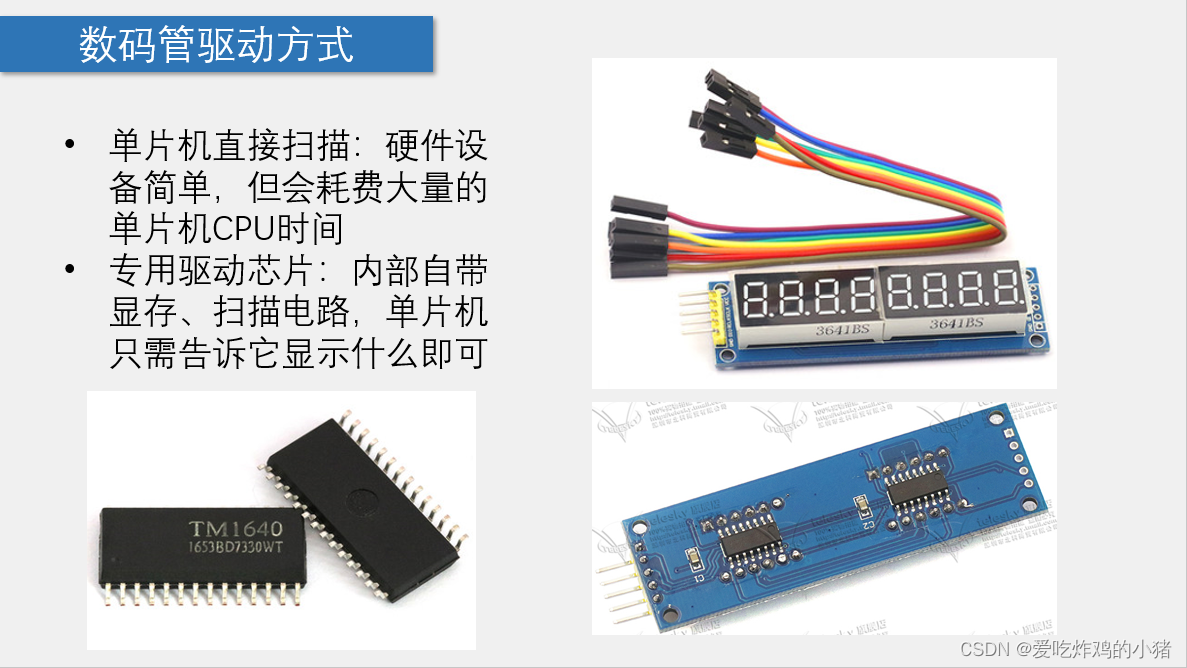

四，数码管驱动方式

在本节我们所说的数码管的驱动实际上是由软件（代码）来驱动的，但是一但有比数码管更加高的优先级的硬件时，我们就需要“外挂”即自带驱动扫描芯片的数码管显示器

五，代码演示

在8,7,6位置分别连续显示1，2，3

#include <REGX52.H>
void xianshi(unsigned char location,number);
void Delay1ms(unsigned int xms)	;
void main()
{

	while(1){
	  xianshi(8,1);
	  xianshi(7,2);
	  xianshi(6,3);
	  }

}

void xianshi(unsigned char location,number){

	switch(location){
		case 1: P2_4=0;P2_3=0;P2_2=0; break;
		case 2: P2_4=0;P2_3=0;P2_2=1; break;
	    case 3: P2_4=0;P2_3=1;P2_2=0; break;
		case 4: P2_4=0;P2_3=1;P2_2=1; break;
		case 5: P2_4=1;P2_3=0;P2_2=0; break;
	    case 6: P2_4=1;P2_3=0;P2_2=1; break;
		case 7: P2_4=1;P2_3=1;P2_2=0; break;
	    case 8: P2_4=1;P2_3=1;P2_2=1; break;
	}

	switch (number){
	 case 0: P0=0x3F   ; break;//0011 1111
	 case 1: P0=0x06   ; break;//0000 0110
	 case 2: P0=0x5B   ; break;//0101 1011
	 case 3: P0=0x4F   ; break;//0100 1111
	 case 4: P0=0x66   ; break;//0110 0110
	 case 5: P0=0x6D   ; break;//0110 1101
	 case 6: P0=0x7D   ; break;//0111 1101
	 case 7: P0=0x07   ; break;//0000 0111
	 case 8: P0=0x7F   ; break;//0111 1111
	 case 9: P0=0x6F   ; break;//0110 1111
	 }
   Delay1ms(1);
	 P0=0x00;
}

void Delay1ms(unsigned int xms)		//@12.000MHz
{
	unsigned char i, j;
while(xms){
			i = 12;
			j = 169;
			do
			{
				while (--j);
			} while (--i);
     xms--;
		}
}
