树莓派智能家居homeassistant之用esphome制作零火智能开关篇

商业化的智能开关，可以同时用实体开关和app来控制灯的亮灭，而且状态实时同步。由此也埋下了自己DIY智能开关的种子，但一时间不知道如何实现，暂且搁置。后来在读esphome官方文档自动话章节的时候，开篇举的例子正式智能开关，链接在此https://www.esphome.io/guides/automations.html?highlight=auto

大体的原理是：一个gpio虚拟成二进制传感器，一个gpio来控制继电器。当这个二进制传感器触发的时候，开关的开与闭合也发生变化。

因为esp01s的小巧，所以下面是用esp01s继电器来实现的，esp01s的gpio2作为二进制传感器，gpio0来控制继电器。gpio2接的是回弹式开关，当开关按下回弹的时候，联动gpio0控制继电器，进而控制灯泡。

下面就来介绍如何制作。

一，需要的材料：

1. esp01s继电器一个
2. esp01s一个
3. 若干导线
4. 10k电阻一个
5. 热缩管
6. 5V降压模块

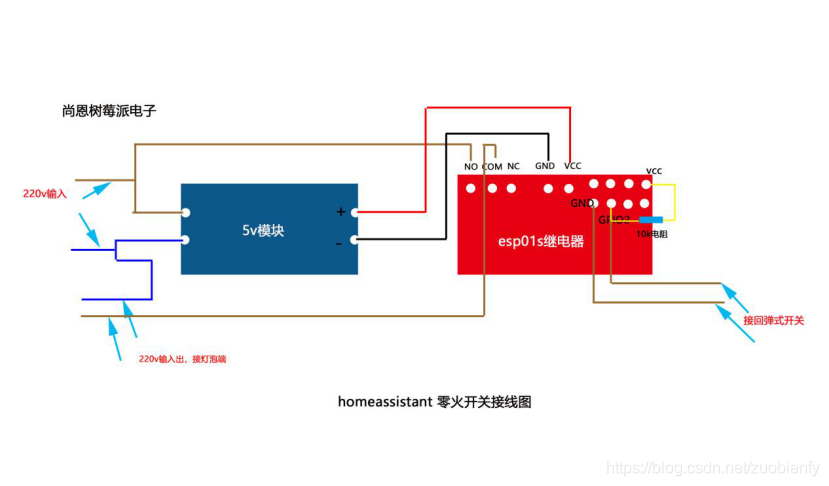

二，将模块连接起来，根据下面的图连接。

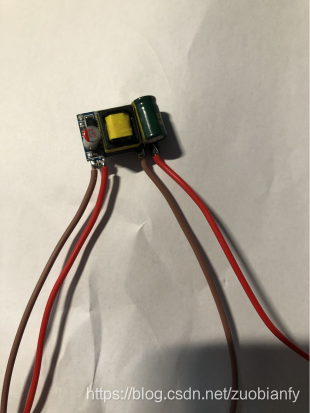

1，首先把5v降压模块焊上导线

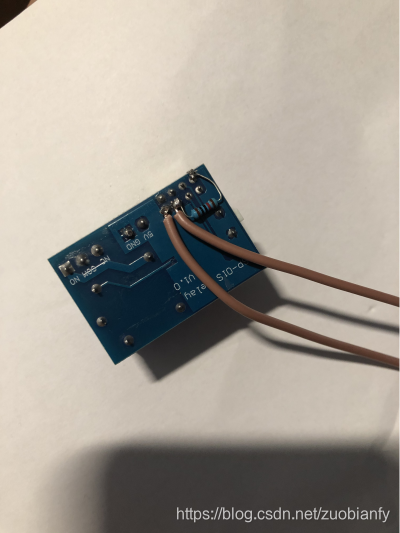

2，在esp01s继电器背部，焊上电阻以及用于接回弹式开关的导线。

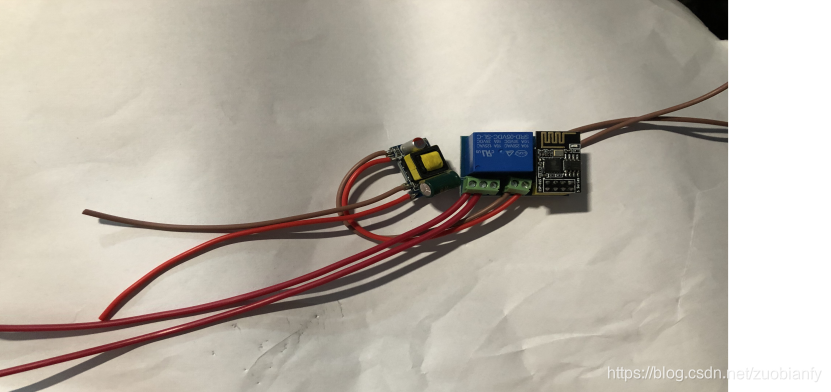

3，用导线5v电压模块的正负极连接esp01s继电器的正负极用于给它供电。另找两根导线分别接esp01s继电器的NO和COM口来控制灯的亮灭。

4，用esphome编译固件，yaml代码如下：

可以在esohome中随便建立一个节点，把里面的内容全部替换成下面的代码，最后只更改wifi名称和密码就可以了。

esphome:
  name: wireless_switch05
  platform: ESP8266
  board: esp01_1m

wifi:
  networks:
    ssid: "just_do_it"  #改成你的wifi名称
    password: "116116116" #改成你的wifi密码
  #manual_ip:
    #static_ip: 192.168.2.188
    #gateway: 192.168.2.1
    #subnet: 255.255.255.0

  # Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
    ssid: "WS05 Fallback Hotspot" #当esp01s连不上网的时候，它会自动发出热点。
    password: "12345678"

captive_portal:

# Enable logging
logger:

# Enable Home Assistant API
api:
  password: "1"

ota:
  password: "1"

web_server:
  port: 80

switch:
  - platform: gpio
    pin: GPIO0
    name: "wireless05_switch"
    id: relay2

binary_sensor:
  - platform: gpio
    pin: GPIO2
    name: "press_switch05"
    device_class: opening
    filters:
      - delayed_on_off: 100ms #这里一定要加这个这个起到滤波的作用。
    on_press:  #当这个二进制传感器触发的时候，触发gpio0
      then:
        - switch.toggle: relay2

5，编译下载固件，然后把esp01s插到下载器上，下载器插到电脑上用esphome_flasher来烧录固件。

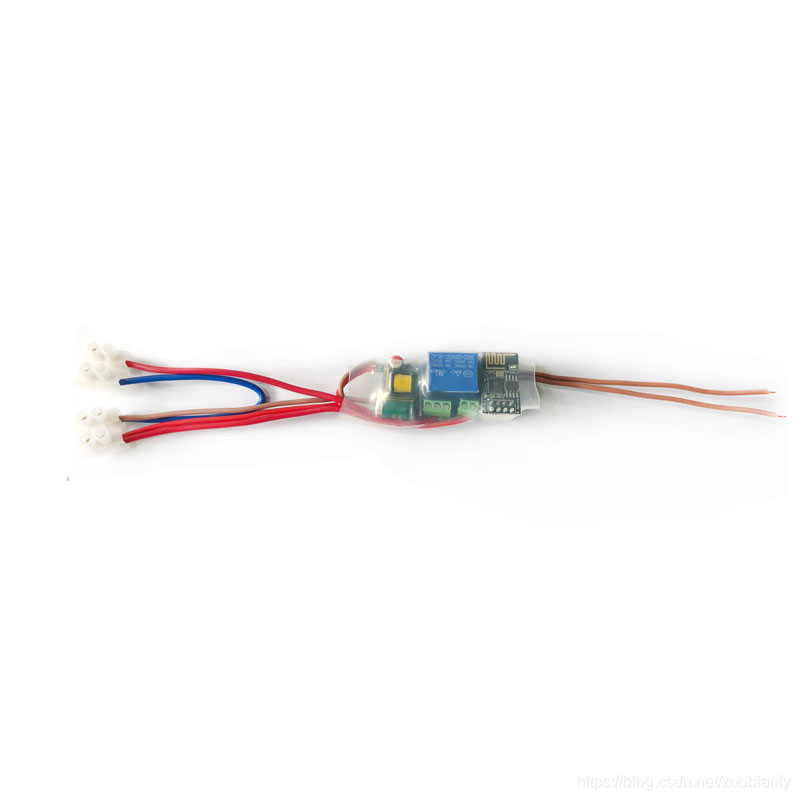

6，把esp01s插入到esp01s继电器上，套上热缩管，用热风枪烤一下。接上接线端子，就完成了。

如果嫌麻烦这里有做好的成品，想自己DIY的话也有散件^_^
