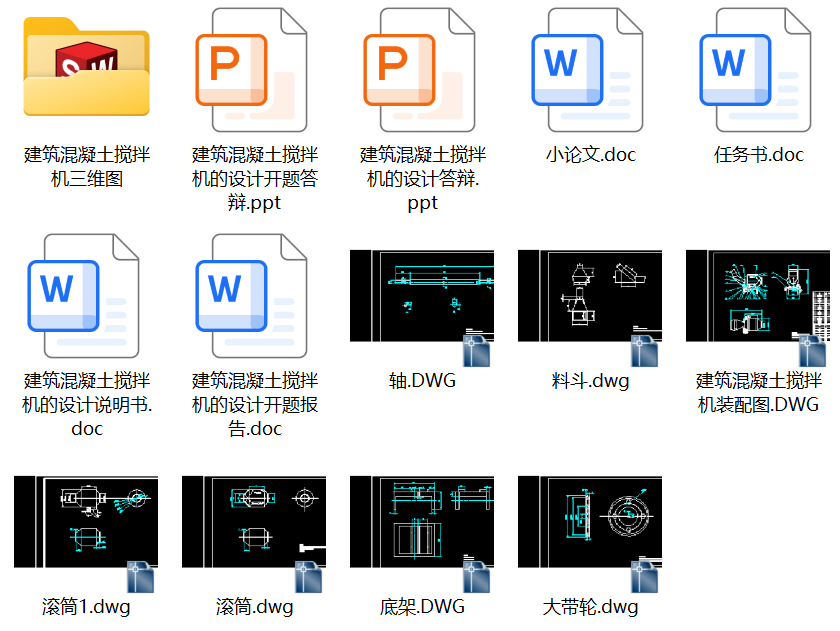

建筑混凝土搅拌机的设计【任务书、带solidworks三维、7张cad图纸、毕业论文、开题报告、答辩稿】-CSDN博客

本文链接：https://blog.csdn.net/zwlzyhzylzyl/article/details/147387102

前言

随着我国经济建设和科学技术的发展，基础性建设规模的不断扩大和生产自动化更多的用于生产，建筑机械在经济建设中起着越来越重要的作用。混凝土搅拌机设备是建筑机械中的一个重要代表，它是混凝土生产中的一个关键设备。搅拌机在现代建筑工程中有着广泛的应用，它不仅减轻了工人的劳动力，还保证了混凝土工程的质量。由于混凝土搅拌设备的工作对象是砂石和水泥、石头等混合料，并且用量大，工作环境恶劣。因此混凝土搅拌设备在高技术、高效能、自动化、智能化的方向发展有很大的必要性。

搅拌是使两种或者两种以上的不同物质在彼此直接相互扩散，从而达到均匀混合的目的。混凝土搅拌机在搅拌过程中，通过搅拌桶的转动，带动搅拌叶片对桶内砂石、水泥等物料进行翻转、挤压等搅拌操作，使物料在相对剧烈运动中得到充分的搅拌。

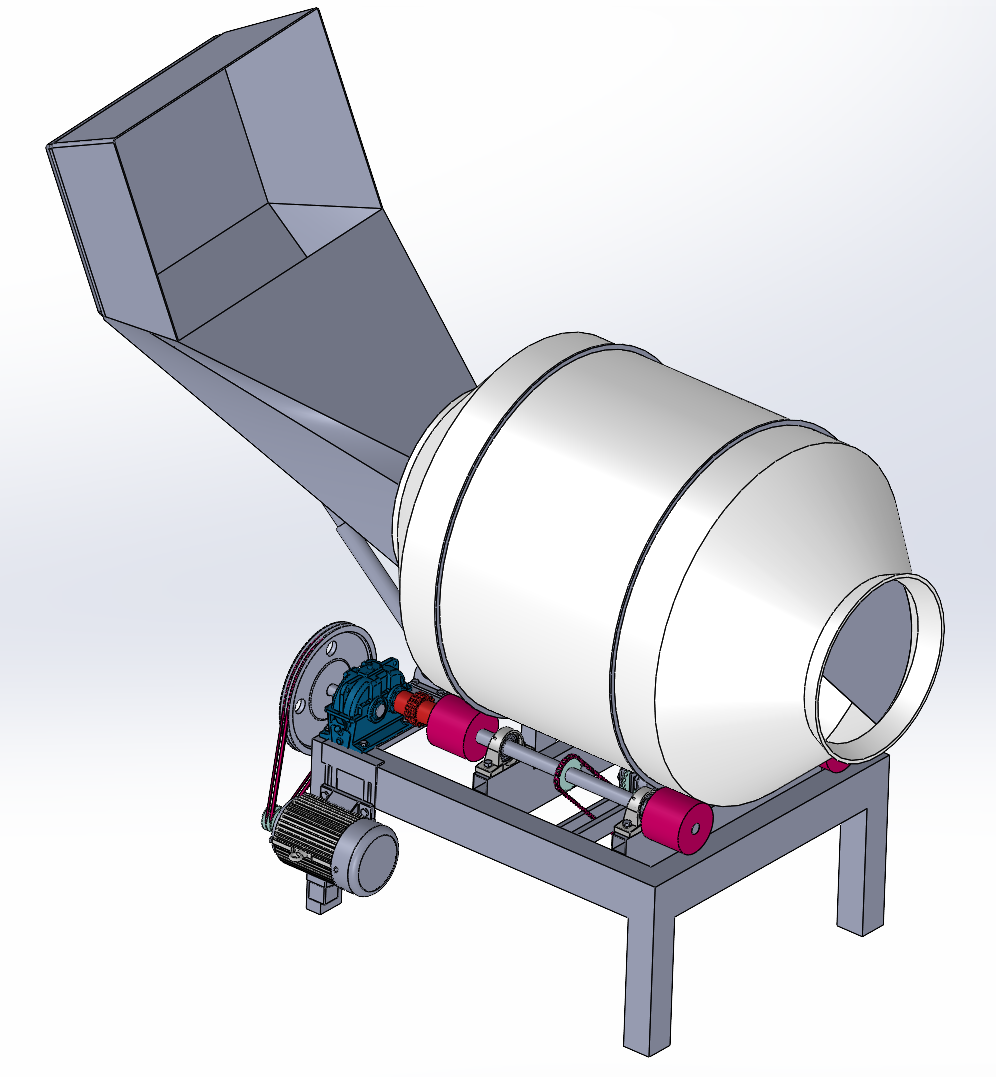

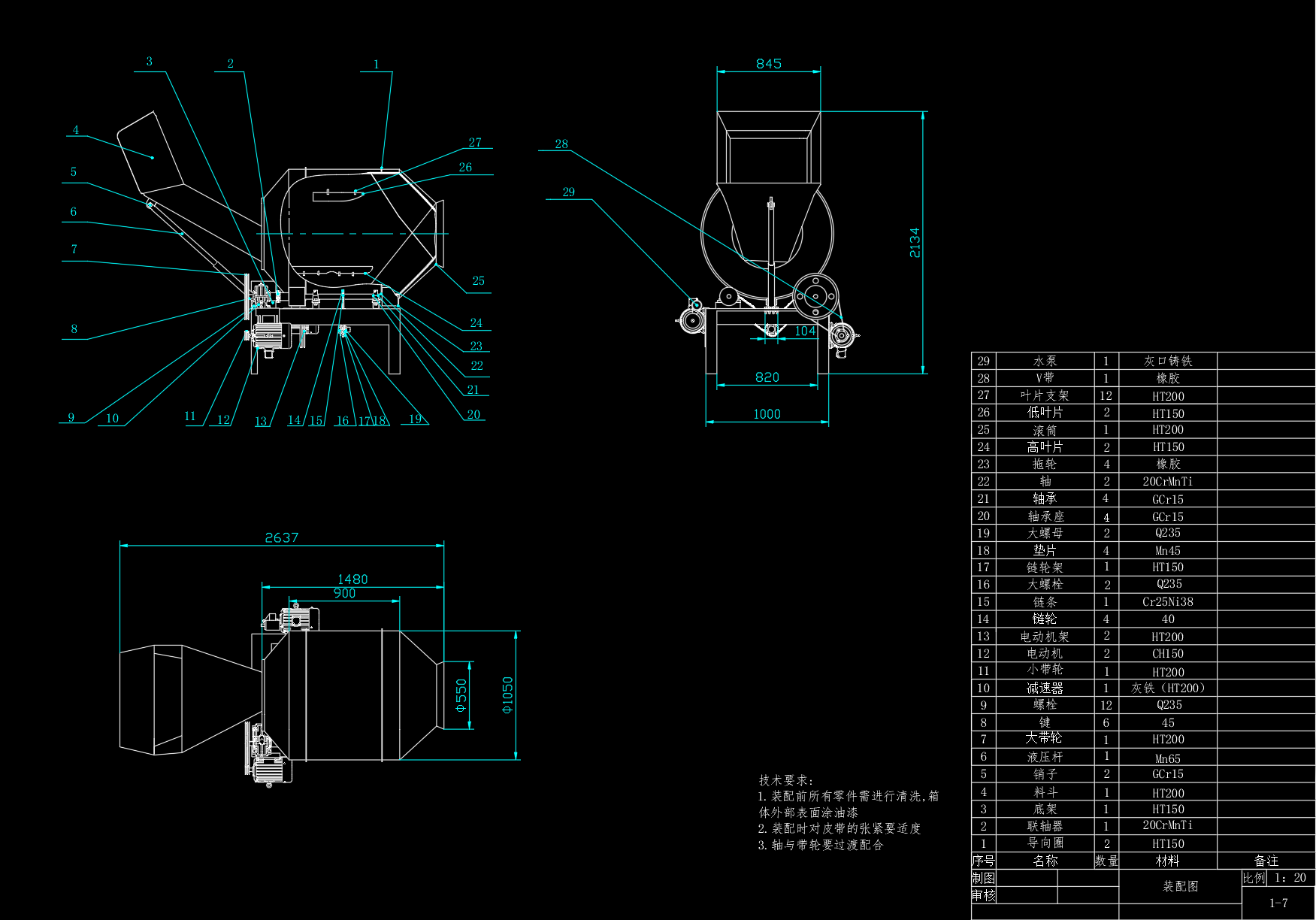

本设计的主要机型是自落式锥型反转出料搅拌机。它是小型工程建筑混凝土搅拌机的一种，自落式锥型反转出料搅拌机能搅拌轻骨料混凝土，能使混凝土达到强烈的搅拌作用，搅拌非常均匀，生产效率高，质量好，成本低。它是目前国内比较新型的搅拌机，整机结构紧凑、外型美观、便于运输。其主要组成结构包括：搅拌设备，搅拌传动系统，上料机构，供水系统，电气控制系统等。主要设计计算内容是自落式锥型反转出料搅拌机整体结构的设计，主要包括：整体结构方案的确定、搅拌桶外形尺寸的确定、电机的选择、上料机构的设定、减速器的设计；联轴器的选择以及完成机架总成图及零部件图。

关键词：混凝土；搅拌机；自落式；双锥反转

目录

2.1搅拌机的选型 2

1 引言

1.1课题的目的与意义

从搅拌的目的和机理出发，了解并掌握混凝土搅拌机的制造、各个部件组件后的运行、以及搅拌混合混凝土过程，尽力为以后混凝土搅拌机的发展提供更好的数据以及装配设计。

水泥浆是当今用量较大的建筑材料，广泛地用于工业、农业、交通、国防、水利、市政和民用等基本建设工程中，在国民经济占有重要地位。搅拌作为水泥浆生产工艺中关键的一道工序，由相应的水泥浆搅拌机来实施完成，目前它已成为各种工程施工中必不可少的施工设备。而大型智能化高效优质水泥浆搅拌机既可快速、大量地进行水泥浆的搅拌作业，又不会对环境造成影响。水泥浆搅拌机能替代人工进行水泥浆搅拌工作，具有搅拌速度快、搅拌均匀、省工省时的优点，解决了人工搅拌水泥浆易结块和沉淀的难题。本研究既是对现有搅拌机关键技术的深入探讨，也是进一步的技术提升和创新，对今后水泥浆搅拌机的设计和产品水平的提高都具有一定的实用价值。它的重要意义在于利用高新技术提升水泥浆机械行业水平和国家重点项目建设施工水平以及推动搅拌机设备性能的全面提高，使其达到国际同行业的设备水平。

…………
