Emarker芯片，一个快充“身份证”

E-Marker芯片就像是USB-C数据线的“电子身份证”，它被封装在Type-C接口内部，专门用来存储和传递包括最大电流、数据传输速度、特殊功能、厂商信息等线缆核心参数。

1.E-marker芯片初步了解

1.1 认识E-marker芯片

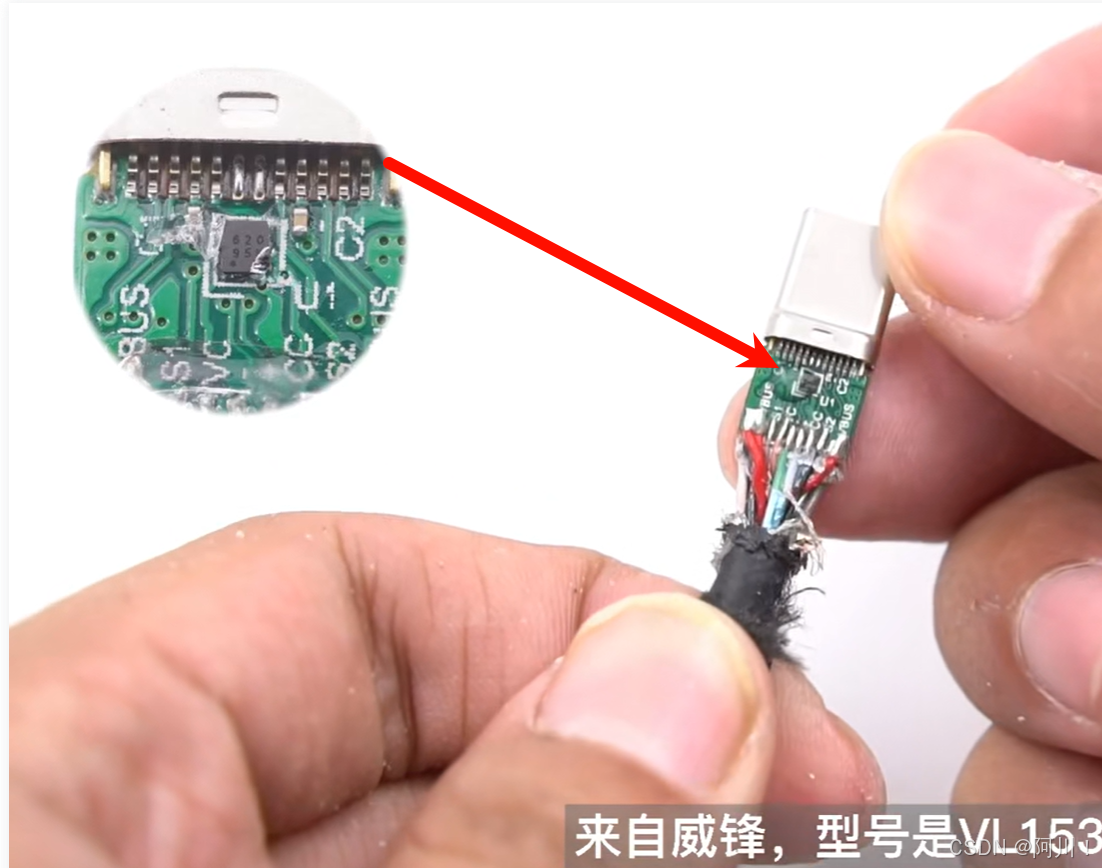

E-marker芯片的样子：

封装在type_c接口内部，与type_c公头相焊接的PCB板上线缆相连的控制芯片。

什么是E-marker芯片？

根据速芯微官方提供的资料。

E-Marker的全称为“ElectronicallyMarkedCable”，我们可以将其理解为USB Type-C线缆的电子身份标签，通过这颗芯片可以读取该线缆的各种属性。它通常被集成在线缆的连接器部分，用于实现数据的传输、信号的转换和控制等功能。

这种芯片常被封装到支持USB3.0或USB3.1 Gen1/Gen2或USB4标准，5A大电流传输的USB Type-C线缆之中。有了这枚芯片，电源传输能力、数据传输能力、视频传输能力和ID等信息就可以被轻易读取。基于此，输出端（如充电头、笔记本）才能根据输出端连接的设备（如手机或显示器）调整匹配的电压/电流或音视频信号。

1.2为什么带有E-Marker芯片的数据线才是快充数据线？

1.2.1市场需求

随着USB PD快充协议的普及，USB-C to USB-C数据线市场占有率不断提升。这种线缆拥有传统线缆无法比拟的优势–支持USB3.1数据传输以及电流20V/5A 100W电力传输。承载5A的电流的USB-C to USB-C线材必须配备E-Marker芯片。

1.2.2 安全保障

当充电电流超过3A（比如65W快充需要5A电流），如果没有E-Marker芯片，设备可能无法识别线缆的承载能力，导致：

- 线缆发热甚至起火

- 设备电池损坏

- 充电速度被限制

1.2.3 性能释放

高速传输（如USB4 40Gbps）和视频输出（如外接4K显示器）需要线缆具备特定能力，E-Marker芯片能确保：

- 数据不卡顿

- 视频不闪屏

- 设备自动适配最佳模式

尤其是cTOc双E-marker芯片，通信过程非常稳定。

在快充的场景下，我们需要更快的充电速度，更高的数据传输速度，因此E-marker芯片是必配的。

无论是支持超过3A的电流，还是USB-IF认证，都必须内置E-marker。

2.工作原理

2.1. 身份验证

   当你将数据线插入设备时，两端的芯片会通过CC（配置通道）引脚进行“对话”，就像两个设备在互相问：“你是谁？能承受多大电流？”这就是握手过程。

2.2 动态调整

   - 如果设备支持100W快充，但线缆只能承受60W，芯片会自动降低功率

   - 当传输4K视频时，芯片会优先保障视频信号稳定

   - 检测到线缆温度过高时，自动限制电流（保护的作用）

2.3 协议支持

   E-Marker芯片兼容多种协议：

   - USB PD（快充协议）

   - Thunderbolt（雷电接口）

   - USB4（高速数据传输）

我们做的是PD快充协议，所以与E-marker芯片打交道不会少。

3.总结

E-Marker芯片是现代快充和高速传输的“安全守门员”，它让设备和线缆之间能够智能对话，既保障了使用安全，又充分释放了硬件性能。
