C++实现的GEM与SECS协议源代码 解析

原文链接：C++实现的GEM与SECS协议源代码深入解析-CSDN博客

看到一篇写的不错的博客，转载一下，如有侵权，可联系删除！

简介：SECS和GEM是半导体设备与主机系统间通信的标准协议，包括SECS1、SECS2和HSMS三个版本，分别应对不同的数据传输需求和速度。GEM协议提供设备控制和数据采集的功能，SECS1用于基本的二进制数据传输，SECS2支持更高效的数据交换和大容量数据，HSMS则提高SECS2的传输速率以应对高速数据需求。C++实现的源代码包含了通信接口、消息处理、事件处理、同步机制、设备模型和错误处理等关键模块，为开发者提供了二次开发的基础，并帮助他们深入理解这些协议的标准。

1. SECS标准协议和GEM应用层简介
1.1 SECS标准协议概述

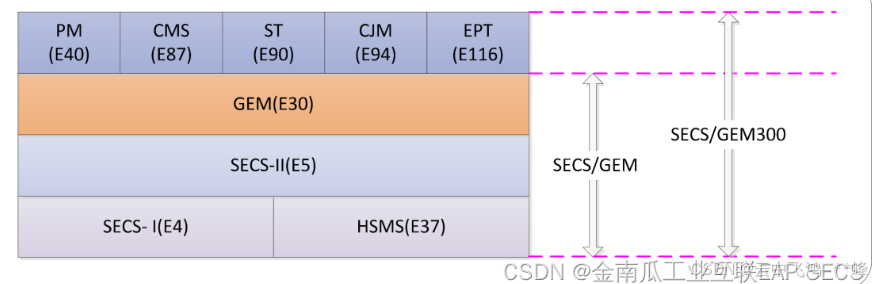

SECS（SEMI Equipment Communications Standard）是半导体设备制造商和工厂之间通信的标准协议，它定义了设备和主机之间的通信方式和数据格式，旨在实现自动化、高效、稳定的数据交换。SECS协议主要包括两个版本：SECS-I和SECS-II。SECS-I主要用于物理层和数据链路层，而SECS-II则定义了数据的结构和交换格式。

1.2 GEM应用层协议
GEM（Generic Equipment Model）是在SECS-II的基础上开发的一种应用层协议，它为半导体设备提供了一种通用的通信模型。GEM协议详细规定了半导体设备在生产过程中的行为，并定义了设备的状态、事件和消息，使得不同的设备和主机系统能够以标准化的方式进行交互。

1.3 SECS和GEM在半导体行业的意义
SECS和GEM协议的引入极大地促进了半导体工业的自动化和信息化发展。它们确保了不同制造商的设备和软件系统之间的互操作性，从而降低了集成成本，提高了生产效率和产品质量。理解SECS标准协议和GEM应用层是半导体行业软件工程师和系统集成人员的必备知识，对于优化设备性能和提升工厂整体效能具有重要意义。

=》感觉SECS/GEM协议，有点类似工控Modbus TCP/RTU协议的架构形式（应用层协议 + 下层TCP/RTU组合协议）。

2. GEM协议功能和接口设计
2.1 GEM协议功能概述
2.1.1 GEM协议核心功能介绍
GEM协议，即Generic Equipment Model，是半导体设备通信中广泛使用的标准协议之一。其核心功能在于为半导体设备和主机（Host）之间提供一套标准化的数据交换机制，确保数据交换的准确性和高效性。GEM协议通过定义一系列数据格式和通信规则，实现了半导体设备的控制、状态查询和故障处理等关键操作。

一个完整的GEM协议包含了多个部分，例如：

设备初始化（Init） ：此部分定义了设备在连接时如何被识别和初始化，包括设备能力的交换。
数据传输（Data Transfer） ：这一部分确保了设备状态、数据和事件的准确传输。
状态监控（State Monitoring） ：通过此部分，主机能够实时监控设备的工作状态和性能指标。
故障管理（Fault Management） ：这部分定义了异常情况的检测、报告及处理过程，以确保设备的可靠运行。
2.1.2 GEM协议在半导体设备中的应用
GEM协议在半导体行业中应用广泛，特别是在集成电路制造过程中。具体而言，GEM协议主要用于：

晶圆加工设备 ：如光刻机、蚀刻机、化学气相沉积（CVD）设备等。
晶圆检测设备 ：用于检测晶圆表面的缺陷、厚度等。
封装测试设备 ：用于完成芯片的封装和性能测试。
通过GEM协议，不同供应商提供的设备能够无缝集成到生产线中，主机系统能够高效地与这些设备进行通信，实现生产过程的自动化和优化。

2.2 GEM接口设计原则
2.2.1 设计理念和架构
GEM接口的设计以简洁、高效和可靠为原则。其架构基于客户-服务器模式，主机作为客户端，向设备发送控制命令；而设备则作为服务器端，响应主机请求并发送设备的状态和数据。

GEM接口设计需要考虑以下因素：

标准一致性 ：确保接口设计遵循SEMI（国际半导体设备与材料协会）发布的GEM标准。
扩展性 ：设计时需考虑到未来可能出现的新设备和新功能，保证接口的可扩展性。
高效性 ：优化通信流程以减少不必要的数据传输，提高整体通信效率。
安全性 ：提供必要的认证和授权机制，确保设备通信的安全性。
2.2.2 接口设计中的关键要素
在GEM接口设计中，以下几个要素至关重要：

设备识别 ：每台设备都需要一个唯一的标识符，以便主机能够正确地识别和管理。
数据模型 ：统一的数据结构定义，使得主机可以预期每个设备的数据格式和内容。
通信协议 ：确定了数据传输的规则，包括数据封装、分段、校验和确认机制。
错误处理 ：定义了如何报告和处理通信错误及设备故障。

2.3 GEM协议接口实现技术细节
2.3.1 数据传输机制
GEM协议的数据传输机制包括：

数据封装 ：数据在发送前会被封装成特定格式的消息，通常包括消息头和消息体。消息头包含设备标识、消息类型和长度等信息，而消息体则承载实际的数据内容。
消息序列化 ：为了网络传输，需要将数据序列化成二进制形式。
消息确认 ：接收方收到数据后，会发送确认消息给发送方，以确保数据的可靠传输。

// 伪代码示例：数据封装函数
void 封装消息(设备标识符 id, 消息类型 type, 数据内容 data) {
    消息头 header;
    header.设备ID = id;
    header.消息类型 = type;
    header.数据长度 = 数据内容长度(data);

    消息体 body;
    body.内容 = data;

    // 序列化消息体
    字节串 serializedBody = 序列化(body);

    // 组装完整消息
    完整消息 msg;
    msg.头部 = header;
    msg.体 = serializedBody;

    // 发送消息
    发送(msg);
}

2.3.2 异常处理和状态维护
异常处理和状态维护是GEM协议接口实现中的关键环节。设备需要持续监控自己的状态，并且在检测到任何异常情况时能够及时报告给主机。此外，设备还需要处理主机发送的异常处理请求。

// 伪代码示例：异常处理函数
void 处理异常(异常信息 exception) {
    // 将异常信息封装成消息
    消息异常Msg异常;
    Msg异常.类型 = 异常类型;
    Msg异常.内容 = 异常详情;

    // 发送异常消息给主机
    发送(Msg异常);

    // 记录异常信息到日志文件
    记录异常日志(exception);

    // 进行异常恢复处理
    恢复设备状态(exception);
}

通过这种方式，GEM协议接口能够确保设备和主机之间的通信是透明、可靠且高效的，满足半导体行业对自动化、远程控制和高精度数据处理的需求。

3. SECS1协议的二进制数据传输设计
3.1 SECS1协议数据封装
3.1.1 数据封装的流程和规则
SECS1（SEMI Equipment Communications Standard 1）协议作为SEMI标准的一部分，专门处理半导体设备与主机之间的通信。数据封装是SECS1协议的关键部分，它规定了如何将用户数据打包成网络可传输的消息。数据封装流程包括：

消息类型识别 ：首先确定数据包类型，例如，它可能是WACK、SACK、或者报文类型如数据交换、状态请求等。
格式化负载 ：将数据按照二进制格式打包，确保数据在发送和接收端保持一致。
计算和附加校验和 ：在数据包的末尾附加一个校验和，以用于错误检测。
封装为SECS消息 ：将格式化后的负载封装成SECS消息格式，包含协议标识符、消息类型标识符、数据长度、负载和校验和。
传输层封装 ：最后，将SECS消息进一步封装为适合网络传输的格式，如TCP/IP协议中的数据段。
数据封装规则对保证数据传输的准确性和完整性至关重要。它确保了即使在不同制造商和不同架构的设备之间，也能实现可靠的通信。

3.1.2 封装过程中的数据完整性保障
在SECS1协议的数据封装过程中，确保数据完整性是核心要求。为此，SECS1使用了校验和机制。以下是校验和计算的细节：

数据分块 ：消息被分块，并对每一部分独立计算校验和。
选择适当的算法 ：校验和算法根据SECS1标准被选定，通常为简单的字节求和。
计算校验和 ：对数据的每一个字节进行求和运算，生成一个校验字节。
校验和附加 ：将计算出的校验和附加到数据包的末尾。
如果校验和在传输过程中或到达时与预期不符，接收方就知道数据在传输过程中可能已损坏，需要丢弃该数据包或请求重新传输。这提高了通信过程的可靠性。

// C++ 示例代码段：计算SECS消息的校验和
unsigned char calculate_checksum(const unsigned char* data, size_t length) {
    unsigned char checksum = 0;
    for (size_t i = 0; i < length; ++i) {
        checksum += data[i];
    }
    return checksum;
}

在上述代码段中，我们定义了一个函数 calculate_checksum 用于计算数据的校验和。该函数简单地遍历数据块，并对每个字节进行累加求和。

3.2 SECS1协议的数据传输机制
3.2.1 数据流控制
SECS1协议在数据传输方面采用了流控制机制，其目的是为了防止发送方发送数据的速度超过接收方处理数据的速度。为了实现有效的流控制，SECS1协议包含以下特性：

窗口机制 ：允许接收方通知发送方可以发送的最大数据量。
拥塞控制 ：当网络发生拥塞时，能够减缓发送速度。
流控制协议 ：确保数据包的发送是有序的，并且被接收方正确地接收和处理。
3.2.2 二进制数据的序列化和反序列化
在SECS1中，二进制数据序列化和反序列化是数据传输机制的一个关键组成部分。序列化是指将数据结构或对象状态转换为可以保存或传输的格式的过程，反序列化则是相反的过程。

序列化 ：序列化过程包括将数据结构转换为一个字节流，该字节流可以在网络上传输或存储。
反序列化 ：接收方将接收到的字节流反序列化回原始数据结构。
序列化和反序列化的具体实现依赖于具体的编程语言和环境。在C++中，可以使用标准库中的序列化机制或者第三方库。

// C++ 示例代码段：序列化和反序列化数据结构
#include <iostream>
#include <cstring>
#include <algorithm>

struct MessageHeader {
    unsigned short length;
    unsigned char type;
};
// 序列化数据
void serialize(const MessageHeader& header, unsigned char* buffer) {
    buffer[0] = (header.length >> 8) & 0xFF;
    buffer[1] = header.length & 0xFF;
    buffer[2] = header.type;
}
// 反序列化数据
MessageHeader deserialize(const unsigned char* buffer) {
    MessageHeader header;
    header.length = buffer[0] << 8 | buffer[1];
    header.type = buffer[2];
    return header;
}

int main() {
    MessageHeader header = {0x0009, 0x01}; // 示例数据
    unsigned char buffer[3]; // 存储序列化后的数据

    serialize(header, buffer); // 序列化数据

    MessageHeader newHeader = deserialize(buffer); // 反序列化数据

    // 打印结果，验证数据一致性
    std::cout << "Length: " << newHeader.length << " Type: " << newHeader.type << std::endl;

    return 0;
}

在此示例代码中，定义了一个 MessageHeader 结构体来表示SECS消息的头部，并提供了 serialize 和 deserialize 函数来处理数据结构的序列化和反序列化过程。序列化函数 serialize 将消息头部转换成字节流，而 deserialize 函数则执行相反的操作。

3.3 SECS1协议在实际通信中的优化
3.3.1 通信效率提升策略
SECS1协议虽然能够确保数据的准确性和完整性，但在某些情况下，它可能会导致通信效率降低。为了提升通信效率，可以采取以下策略：

减少数据包大小 ：通过合理组织数据，减少每个数据包中不必要的数据。
优化消息内容 ：仅发送必要的信息，避免冗余。
消息合并 ：允许合并多个小型消息为一个大型消息发送，以减少网络开销。
3.3.2 兼容性和稳定性分析
SECS1协议在半导体设备通信中经历了多年的使用和改进，具有良好的兼容性和稳定性。为了保证兼容性，关键在于：

遵循标准 ：所有实现都必须严格遵守SEMI标准，确保不同设备之间的兼容。
测试和验证 ：对设备间的通信进行广泛的测试，以验证各种边界情况和异常情况下的通信表现。
故障排除和日志记录 ：实施有效的故障排除策略和日志记录，以便在出现问题时能够快速定位和解决。

flowchart LR
    A[开始通信] -->|校验和检测| B{数据是否损坏?}
    B -- 是 --> C[请求重新传输]
    B -- 否 --> D[数据包处理]
    C --> E[等待重传的数据包]
    D -->|确认消息发送| F[等待下个数据包或命令]
    E --> F

在上述流程图中，描述了SECS1通信过程中如何处理数据包损坏的情况。使用校验和检测发现数据损坏时，系统会请求重新传输，然后等待重传的数据包。如果数据包没有损坏，则进行数据包处理并发送确认消息，然后等待下一个数据包或命令。这种流程确保了在数据损坏的情况下，通信不会中断，同时提供了一种恢复机制。

本章节就SECS1协议的二进制数据传输设计进行了深入探讨。从数据封装的规则和流程，到数据传输机制和优化策略，再到实际通信中的兼容性和稳定性分析，对SECS1协议的关键方面进行了综合解析。接下来的章节将继续探索SECS2协议的结构化数据支持和消息确认机制。

4. SECS2协议的结构化数据支持和消息确认
4.1 SECS2协议的结构化数据描述
4.1.1 结构化数据的组织形式
SECS2（SEMI Equipment Communications Standard 2）协议构建在SECS1协议的基础上，提供了一种结构化数据的传输机制，这对于复杂数据和大量数据的传输尤其重要。在SECS2中，数据通常以流的形式传输，这种数据流由一系列的段组成，每个段代表了一组结构化的数据。

SECS2协议所支持的结构化数据格式大致分为以下几种：

List : 由一系列有序的数据项组成，每个数据项可以是基本类型或者另一个List，这种形式用于表示分层次的数据。
Byte Vector : 一个字节序列，用于传输二进制数据，比如图像或者文件。
ASCII String : 一系列ASCII字符，用于文本信息的传输。
Integer : 整数值，可以是不同的长度，比如 SINT （短整型）、 INT （整型）、 LINT （长整型）等。
Real : 实数值，表示浮点数。
结构化数据的组织形式使得SECS2可以灵活地对不同类型的数据进行编码，并且能够适应各种半导体设备通讯的复杂需求。这样的结构化数据在半导体设备通信中是核心所在，因为设备需要交换多种复杂的数据，例如生产状态、参数配置、故障信息等。

4.1.2 数据字段的定义和类型
在SECS2协议中，数据字段的定义遵循严格的规范。每个字段都有明确的类型定义，这使得数据在传输时的解析变得简单明了。为了保证数据传输的准确性和有效性，字段类型需要在通信双方事先达成一致。

以SEMI标准为例，数据字段类型通常包括但不限于：

SINT/INT/LINT : 整数类型，分别表示短整型、整型和长整型。
REAL : 表示浮点数。
BOOL : 表示布尔值，即真或假。
TIMESTAMP : 表示时间戳，用于记录事件发生的具体时间。
BYTE : 单字节数据。
BYTE(n) : 表示长度为n的字节串。
为了进一步说明数据字段的定义和类型，在实际应用中，例如，一个半导体设备的状态信息可能包括以下字段：

设备标识符（BYTE(2)）
设备状态代码（SINT）
当前温度读数（REAL）
系统时间戳（TIMESTAMP）
上述字段的定义不仅包含了数据的类型和长度，还可能包含了数据的具体含义和取值范围，这有助于实现设备之间更精确和高效的通信。

4.2 SECS2消息确认机制
4.2.1 确认消息的作用和机制
在SECS2协议中，消息确认机制是确保通信可靠性的重要组成部分。当一个消息被成功接收并解析之后，接收方需要发送一个确认消息（ACK）返回给发送方，告知其消息已经正确到达并被处理。如果接收方无法正确处理消息，例如遇到格式错误或不支持的消息类型，将返回一个否定确认消息（NAK），并提供一个错误代码解释失败的原因。

消息确认机制保证了数据的一致性和完整性，避免了因消息丢失或损坏而导致的数据同步问题。这种机制特别适用于在不可靠的通信渠道，如以太网，进行数据传输。确认消息一般包括如下元素：

消息ID：原消息的标识符，用于匹配原消息。
状态码：反映消息处理结果的代码，例如0表示ACK，非0值表示NAK及其错误代码。
4.2.2 确认消息在通信中的重要性
确认消息的发送和接收在通信过程中扮演着核心的角色。它不仅保证了消息的可靠传输，还提供了对错误处理和恢复的机制。通过确认消息，通信双方可以知道消息是否需要重发，以及哪些数据没有被正确处理。

此外，确认消息还可以用作流控的工具，即在流量较大时通过控制ACK/NAK消息的发送速率来调节数据流，避免网络拥堵。这对于高速、低延迟要求的半导体制造环境尤为重要。

4.3 SECS2协议的性能和可靠性提升
4.3.1 性能优化的方法和策略
为了提升SECS2协议的性能，可以采取一系列优化方法和策略。首先是压缩传输数据，减少需要传输的数据量可以有效提升通信速度。比如，使用压缩算法，对重复的数据进行编码优化，减少字节使用。

接下来，是优化数据的打包和解析过程，确保数据结构设计得尽可能高效，减少CPU在打包和解析数据时的计算负担。此外，合理使用缓冲机制，减少网络延迟和避免丢包，是提升性能的关键。

最后，采用多线程或异步I/O处理，能够显著提高并发处理消息的能力，从而提升整体的通信效率。多线程能够使得设备在等待确认消息的同时，可以处理其他的通信任务。

4.3.2 可靠性保障措施
为了保障通信的可靠性，SECS2协议实施了一系列措施。首先，数据校验机制是必不可少的，它确保了数据在传输过程中的完整性不受损害。使用循环冗余校验（CRC）或其他哈希算法对数据进行校验，是一种常见的方法。

其次，消息确认机制提供了可靠性的第二重保障，确保了每一帧数据都被成功接收和处理。在有大量数据需要交换的半导体行业中，这种机制显得尤为关键。

此外，为了进一步加强可靠性，协议实现了重传机制。当发送方未在预定时间内收到ACK或收到了NAK消息时，将重新发送原始消息。这种机制需要小心地设计重传策略，以避免在高错误率的网络环境中引起过多的网络拥塞。

总结来说，SECS2协议通过采用结构化数据描述和消息确认机制，为半导体设备的高效、可靠通信提供了坚实的基础。性能和可靠性的提升策略则是在这个基础上进一步优化通信效率和质量的必要手段。

5. HSMS协议的高速消息服务特性
HSMS（High-Speed Message Specification）协议是一种用于在半导体制造设备和主机系统之间进行高速通信的协议。其设计初衷是提高数据传输速率，确保信息能够高效、准确地在设备和控制中心间传输。

5.1 HSMS协议基础
5.1.1 HSMS协议的定义和特点
HSMS协议是基于TCP/IP协议栈实现的一种消息服务协议。它的核心特点包括：

可靠性 : 通过TCP协议保证数据传输的可靠性。
高效性 : 为满足高速数据交换需求，HSMS优化了数据封装和解析过程。
独立性 : 协议的实现与传输层协议（如TCP/IP）的细节无关，便于移植和维护。
5.1.2 HSMS与SECS1和SECS2的协同工作
HSMS协议能够与SECS1（二进制数据传输）和SECS2（结构化数据传输）无缝衔接，共同构建完整的通信体系。具体来说：

SECS1 : 用于较少量的、需要高可靠性的数据传输。
SECS2 : 处理大量数据，如生产数据报表。
HSMS : 为上述两种协议提供高速通道，适合大批量数据的快速传输。


5.2 HSMS协议的高速传输机制
5.2.1 高速传输的实现技术
为了达到高速传输的目的，HSMS采用了以下技术手段：

流控制 : 确保发送和接收双方的速率匹配，避免数据丢失。
缓冲管理 : 实现数据的平滑传输，减少因网络延迟导致的停顿。
消息分割和重组 : 对于超大数据包进行分割，传输后在接收端进行重组。
5.2.2 流量控制和拥塞避免策略
HSMS的流量控制主要依赖于TCP窗口机制，而拥塞控制则遵循TCP拥塞避免算法，如：

慢启动 : 通信开始时，慢速增加传输速率，直到网络容量被探知。
拥塞避免 : 在网络中出现丢包现象时，减慢数据发送速度。
快速重传和恢复 : 快速响应丢包，尝试恢复传输速率。


5.3 HSMS协议在半导体行业的应用案例
5.3.1 应用场景分析
在半导体行业，HSMS常应用于以下场景：

晶圆制造 : 实时收集和传输生产数据。
封装测试 : 高速率地同步测试结果数据到主机系统。
5.3.2 案例研究和成功因素分析
成功应用HSMS的关键因素包括：

系统配置 : 合理配置网络参数，如窗口大小、缓冲区大小等。
软硬件协同 : 使用高性能的网络硬件和优化的软件实现。
持续监控和调整 : 实时监控网络状态，根据需要调整参数。
在本章中，我们探讨了HSMS协议的基础知识、高速传输机制，以及实际应用场景。通过深入理解HSMS的工作原理和优化策略，开发者和工程师可以更好地设计和维护高速通信系统，提高半导体设备的数据处理效率和准确性。在下一章节中，我们将探讨C++语言在实现这些协议中的关键模块以及源代码实践。
