AD20生产Gerber文件

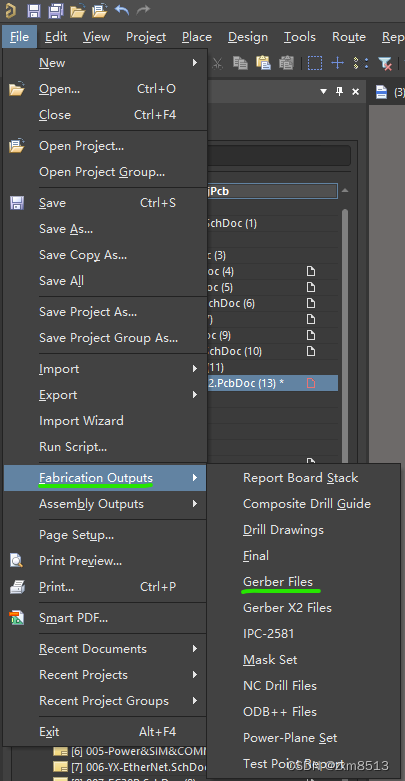

1、打开所要导出文件的PCB文件。并选择制造输出Gerber文件。

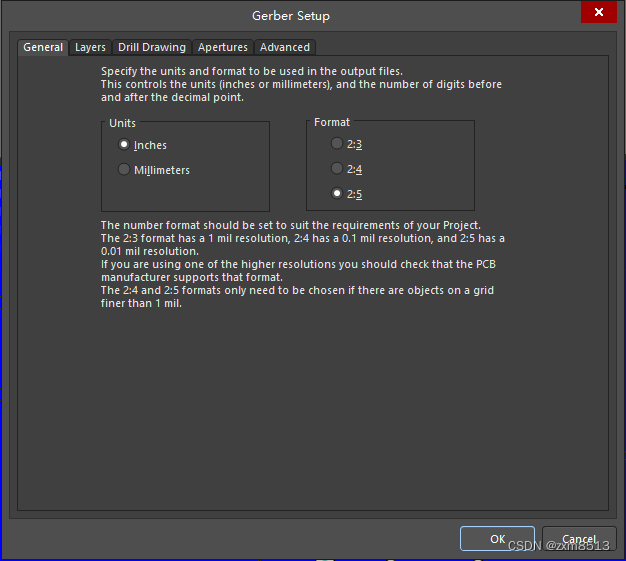

2、选择单位和格式

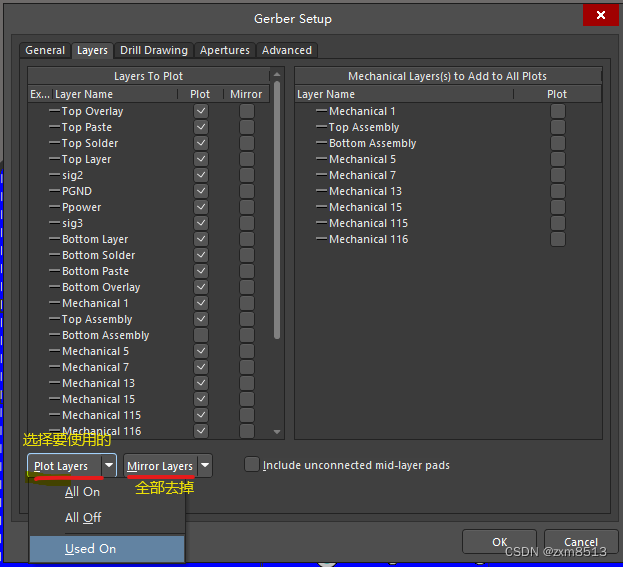

3、设置需要输出的图层

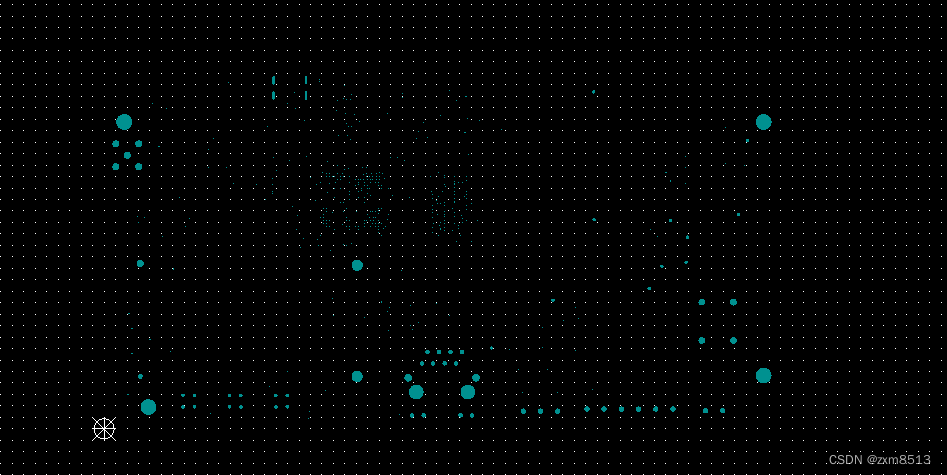

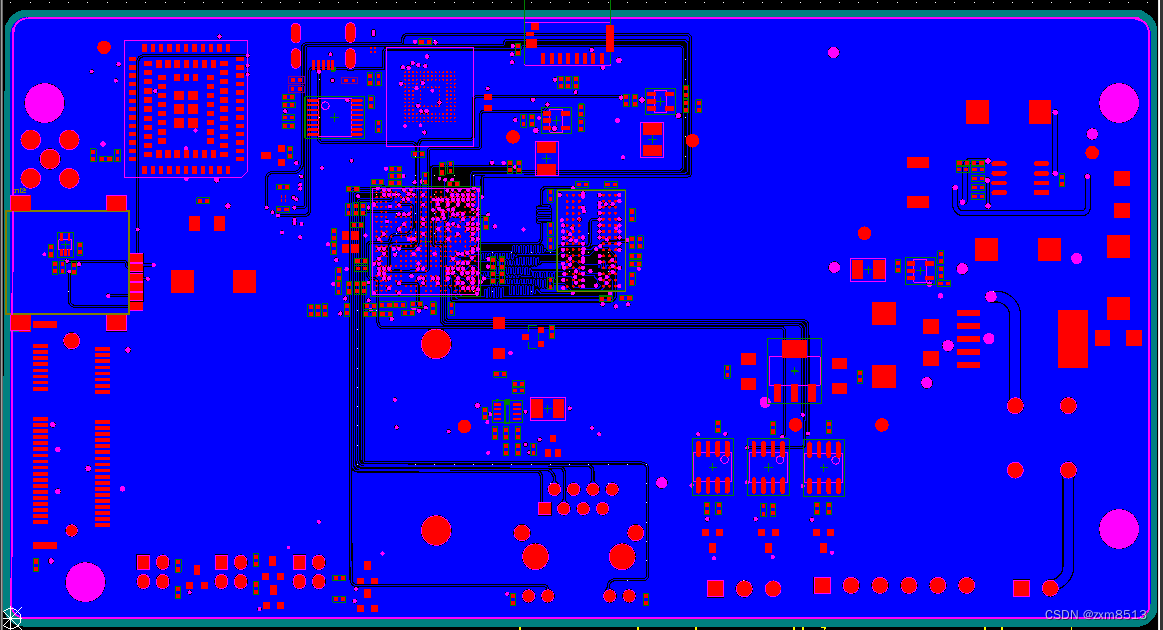

点击确定后,就可以生成Gerber文件。如下图所示。

4、生成钻孔文件

5,选择PCB窗口,跟第一步一样;

6,点击菜单 文件->制造输出->NC Drill Files,会弹出一个窗口,在窗口中做如下选择:

注意上图的选择和在步骤3中的选择要保持一致。

7、然后一路确定下去就可以了。

注意:在生成Gerber文件前,要将PCB工程目录下的OutPut目录删除,这个目录的名字通常跟项目名字有关通常是这种格式 Project Outputs for XXX。删除这个目录之后,再生成Gerber文件,完成上述步骤后,这个目录里面的文件就是Gerber文件,将这个目录打包,就可以发给制板厂了。

### Altium Designer 20 导出 Gerber 文件教程 在Altium Designer 20导出Gerber文件的过程涉及多个步骤,确保所有必要的制造数据被正确生成并存储。以下是详细的说明: #### 打开制造输出菜单 在PCB编辑器界面内,通过导航到`文件 ===>` `制造输出 ===>` `Gerber Files`来启动Gerber文件导出流程[^1]。 #### 设置Gerber文件参数 当进入设置窗口后,应仔细调整各项参数以匹配制造商的要求。对于非机械层的选择,通常会选择除机械层外的所有可见工作层面进行渲染;而对于特定需求,则可能需要单独处理某些特殊层或添加额外的信息如测试点报告、坐标文件等[^3]。 #### 调整光圈表和其他高级选项 根据具体的设计和生产标准,在“光圈”标签页以及更深入的“高级”部分里做出适当修改是非常重要的。这一步骤影响最终生产的精度与质量控制[^5]。 #### 完成初次配置后的操作 完成上述设定之后点击“确定”,此时软件将会依据所给定条件创建对应的Gerber文件,并自动将其保存至项目的OUTPUT子目录之下[^4]。 #### 补充钻孔信息 除了基本的图形描述之外,电路板上的物理打孔位置同样重要。因此还需重复一次类似的路径选择——即再次访问`文件 ===>` `制造输出 ===>`这次指向的是`NC Drill Files`—以此来补充完整的加工指令集[^2]。 ```python # Python伪代码表示过程逻辑而非实际执行命令 def export_gerber_files(): open_menu('File', 'Fabrication Output', 'Gerber Files') configure_layers_and_apertures() save_output_to_project_directory() def add_drill_information(): reopen_menu_for_new_task('File', 'Fabrication Output', 'NC Drill Files') finalize_with_required_settings() ```
