OSG环境搭建

• 安装准备

进行osg的开发需要安装如下的一些软件：

1. Visual Studio 2008或者更高版本（其他版本也可以，但是考虑到Qt需要自己编译有点麻烦，建议使用VS08以上版本）
2. Qt 4.8系列（Qt5也可以，本文以4.8系列为例）
3. CMake 2.8.12或更高版本
4. OpenSceneGraph源码及其第三方依赖库

下载地址如下：

Qt: http://qt-project.org/  (Qt寻找对应VS的版本下载)

OpenSceneGraph：http://www.openscenegraph.com/index.php/download-section/stable-releases

QpenSceneGraph三方依赖库：http://www.openscenegraph.com/index.php/download-section/dependencies （寻找对应的VS版本）

CMake：http://www.cmake.org/

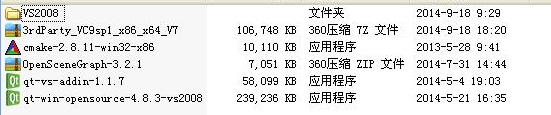

首先安装VS、接着安装CMake、Qt-4.8.3、Qt-Addin 安装过程直接下一步到完成即可。

• 编译OpenSceneGraph

首先解压缩OpenSceneGraph和3rdParty_VC9sp1_x86_x64_V7这两个压缩包，配置环境变量OSG_3RDPARTY_DIR位置指向3rdParty_VC9sp1_x86_x64_V7的解压目录：如下图所示：

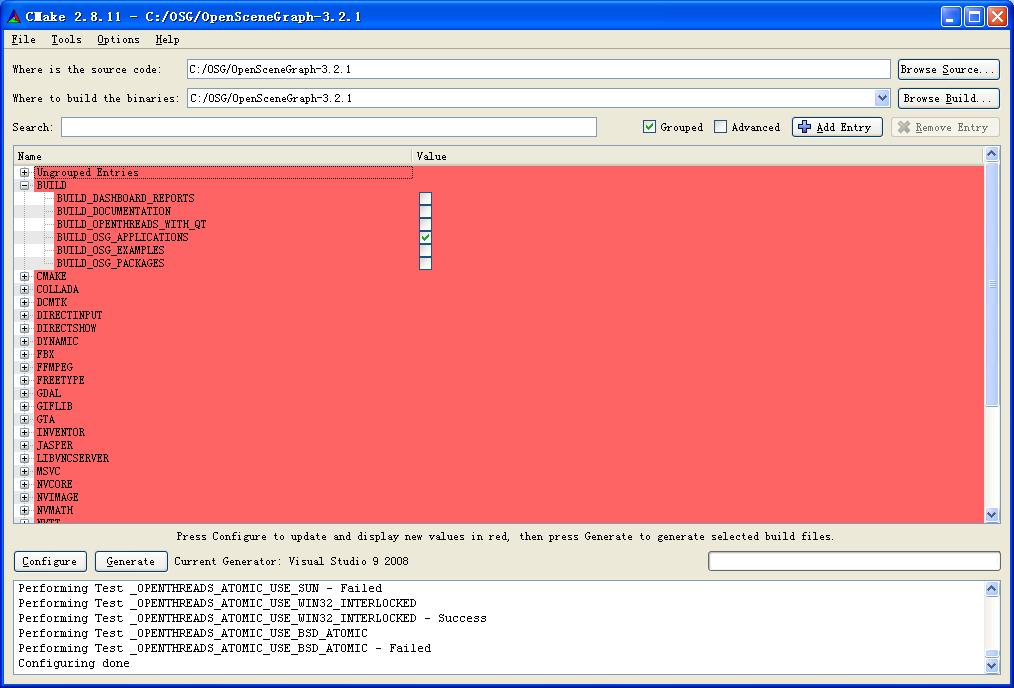

打开CMake软件，将OpenSceneGraph解压缩目录中的CMakeLists.txt拖拽到CMake软件之中，点击Configuration，选择合适的编译器，等待一会儿，出现如下的配置框：

上面的配置框(点击了Grouped选项)，选择一些需要的选项，如果你为了学习OSG，强烈建议勾选编译Examples选项，选好之后点击Generate，在OpenSceneGraph目录中出现了VS的工程，双击打开(可以看到VS的菜单中由于安装了Qt和QtAddin出现了Qt的菜单项)：

找到Install项目，生成该项目即可在C:\Program Files(x86)【64位系统】或者C:\Program File【32位系统】中出现OpenSceneGraph文件夹，里面就是编译好的OSG开发包，包括：

      1. include文件夹(里面有OpenThreads、osg、osgDB、osg等头文件的文件夹)

      2. lib文件夹（链接库）

      3. bin文件夹(里面包含插件的文件夹)（dll运行库）

----------

Qt5的配置与上面基本一样，只不过在Qt5中需要配置一些额外的选项(因为Qt5修改了Qt4中部分模块的命名空间)，具体修改可以参考下图：

-----------

• 创建工程


接下来在VC中配置以下OSG的include和lib文件夹（可以在项目中配置也可以在VS的整个环境中配置），下面就以在项目中配置的方式创建工程：

1.在VS中选择新建工程，在C++工程中选择Qt Console项目：

选择保存的位置之后点击确定，出现：

单击下一步，在接下来的选择框中勾选Qt OpenGL选项，点击Finish，完成项目的创建，出现如下界面：

可以生成一下试一试你的Qt开发环境是否正确，该项目生成的结果是出现一个命令提示符界面：如果出现一个一直不会关闭的命令提示符界面说明你的Qt环境正确，下面配置osg的开发包包含和库文件：

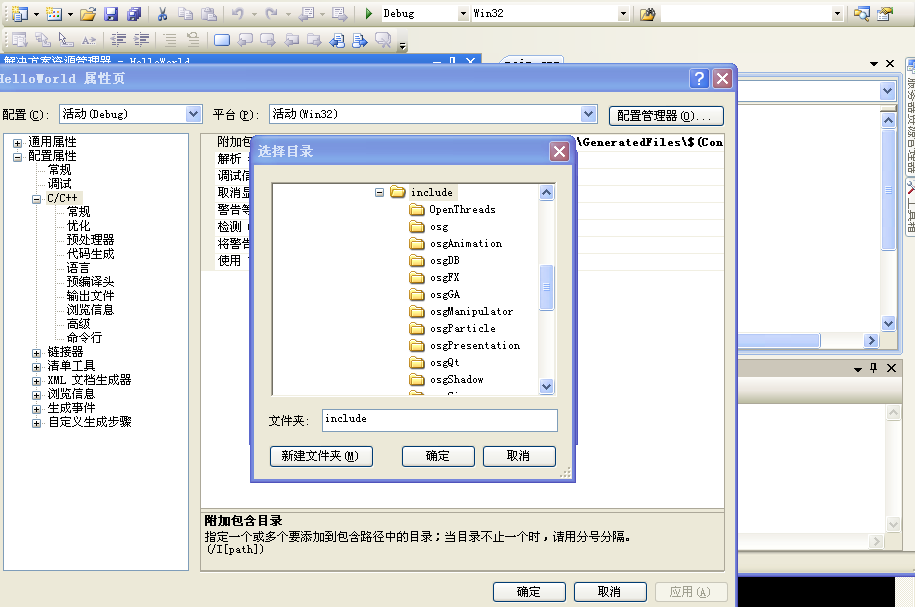

在项目中的C++包含文件中选择到你编译好的OpenSceneGraph开发包中的头文件目录：

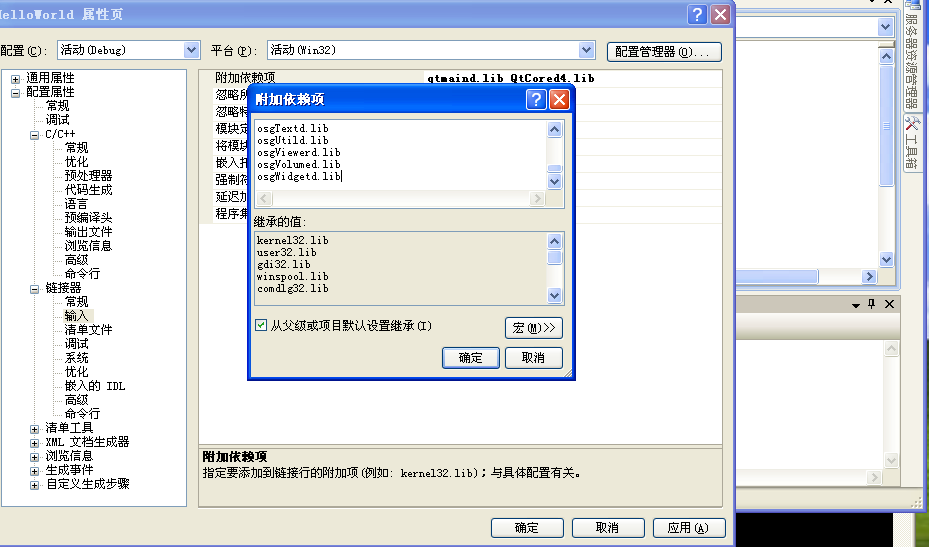

同理，lib文件也需要配置一下：

配置好之后，将如下的代码粘贴到main.cpp文件中(Lesson 01的代码)

[cpp]  view plain  copy



1. #include <QtCore/QTimer>
2. #include <QtGui/QApplication>
3. #include <QtGui/QVBoxLayout>
4.
5. #include <osgViewer/Viewer>
6. #include <osgDB/ReadFile>
7. #include <osgQt/GraphicsWindowQt>
8.
9.
10. class ViewerWidget : public QWidget, public osgViewer::Viewer
11. {
12. public:
13.     ViewerWidget(osg::Node *scene = NULL)
14.     {
15.         QWidget* renderWidget = getRenderWidget( createGraphicsWindow(0,0,100,100), scene);
16.
17.         QVBoxLayout* layout = new QVBoxLayout;
18.         layout->addWidget(renderWidget);
19.         layout->setContentsMargins(0, 0, 0, 1);
20.         setLayout( layout );
21.
22.         connect( &_timer, SIGNAL(timeout()), this, SLOT(update()) );
23.         _timer.start( 10 );
24.     }
25.
26.     QWidget* getRenderWidget( osgQt::GraphicsWindowQt* gw, osg::Node* scene )
27.     {
28.         osg::Camera* camera = this->getCamera();
29.         camera->setGraphicsContext( gw );
30.
31.         const osg::GraphicsContext::Traits* traits = gw->getTraits();
32.
33.         camera->setClearColor( osg::Vec4(0.0, 0.0, 0.0, 1.0) );
34.         camera->setViewport( new osg::Viewport(0, 0, traits->width, traits->height) );
35.         camera->setProjectionMatrixAsPerspective(45.0f, static_cast<double>(traits->width)/static_cast<double>(traits->height), 0.1f, 100.0f );
36.
37.         this->setSceneData( scene );
38.
39.         return gw->getGLWidget();
40.     }
41.
42.     osgQt::GraphicsWindowQt* createGraphicsWindow( int x, int y, int w, int h, const std::string& name="", bool windowDecoration=false )
43.     {
44.         osg::DisplaySettings* ds = osg::DisplaySettings::instance().get();
45.         osg::ref_ptr<osg::GraphicsContext::Traits> traits = new osg::GraphicsContext::Traits;
46.         traits->windowName = name;
47.         traits->windowDecoration = windowDecoration;
48.         traits->x = x;
49.         traits->y = y;
50.         traits->width = w;
51.         traits->height = h;
52.         traits->doubleBuffer = true;
53.         traits->alpha = ds->getMinimumNumAlphaBits();
54.         traits->stencil = ds->getMinimumNumStencilBits();
55.         traits->sampleBuffers = ds->getMultiSamples();
56.         traits->samples = ds->getNumMultiSamples();
57.
58.         return new osgQt::GraphicsWindowQt(traits.get());
59.     }
60.
61.     virtual void paintEvent( QPaintEvent* event )
62.     {
63.         frame();
64.     }
65.
66. protected:
67.
68.     QTimer _timer;
69. };
70.
71. int main( int argc, char** argv )
72. {
73.     QApplication app(argc, argv);
74.     ViewerWidget* viewWidget = new ViewerWidget();
75.     viewWidget->setGeometry( 100, 100, 640, 480 );
76.     viewWidget->show();
77.     return app.exec();
78. }

编译生成exe文件，将OpenSceneGraph的开发包中的Bin目录下的dll文件和三方库中的dll文件拷贝到生成exe的目录下，运行Hello.exe出现如下的运行效果：

如果一切都正常，那么恭喜你，你可以开始OSG的开发之旅了！
