【保姆级IDF】ESP32蓝牙之BLE用作HID设备

Tips：

抛砖引玉，本文记录ESP32学习过程中遇到的收获。如有不对的地方，欢迎指正。

目录

1.前言

2.实现功能

3.代码思路

4.HID设备简介

5.代码讲解

        5.1 头文件、全局变量

        5.2 HID设备事件回调函数

        5.3 GAP蓝牙事件回调函数

        5.4  按键初始化及中断处理

        5.5 主函数

        esp_hidd_register_callbacks

        esp_ble_gap_set_security_param

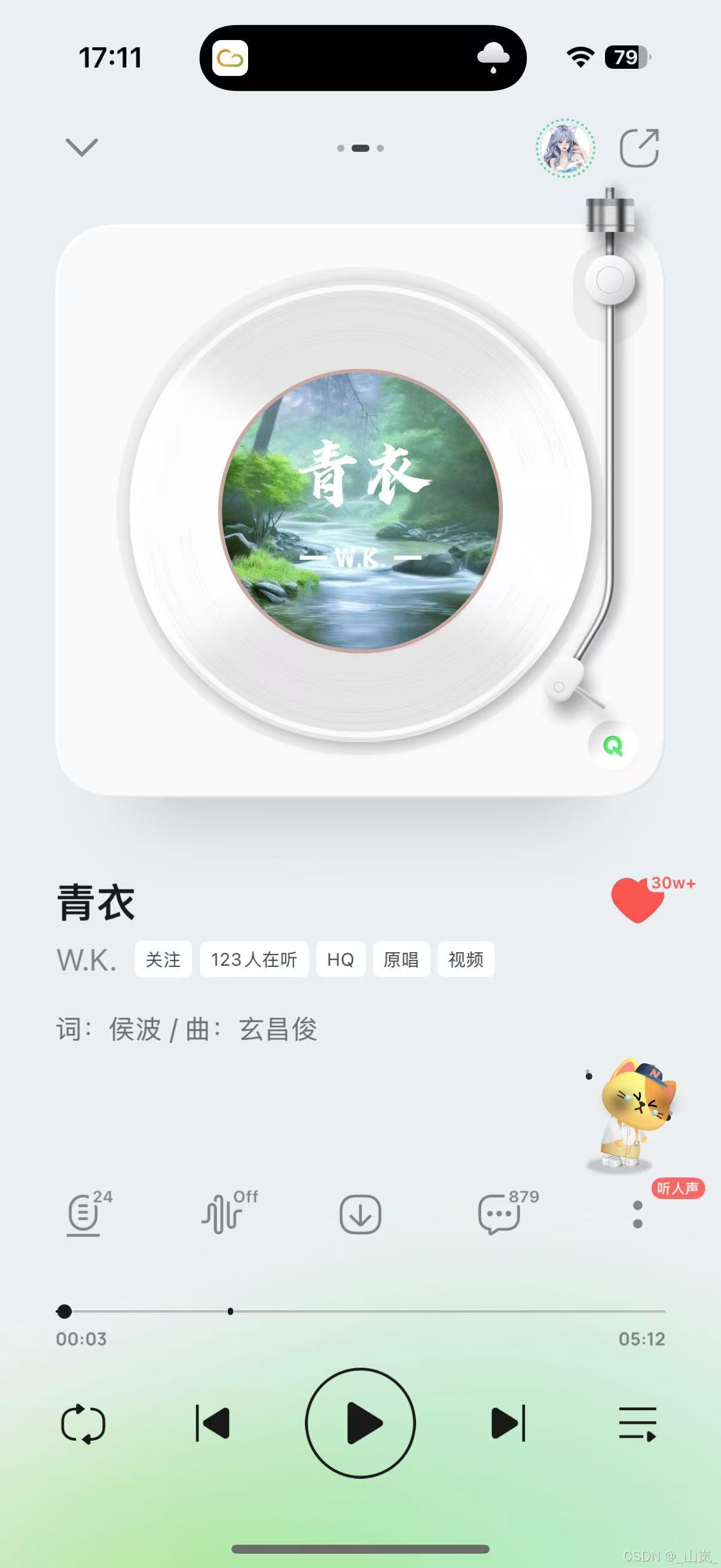

6.成果展示

7.总结

---

1.前言

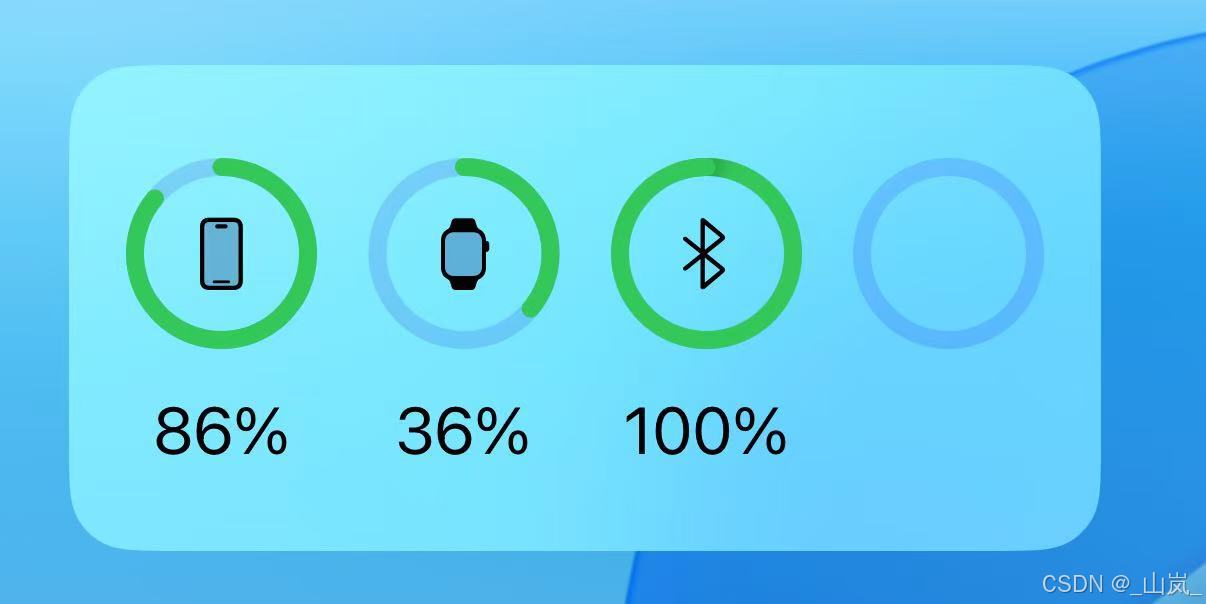

        上次写了关于BLE用作服务端的文章，这次准备介绍一下用作HID设备的方法，经过博主对代码的研究发现，其实HID只是在服务端基础上只创建一个电池服务，多创建了一个HID的应用程序，然后就是添加了安全加密方面的东西，可以配对对端设备。详细内容下文介绍。

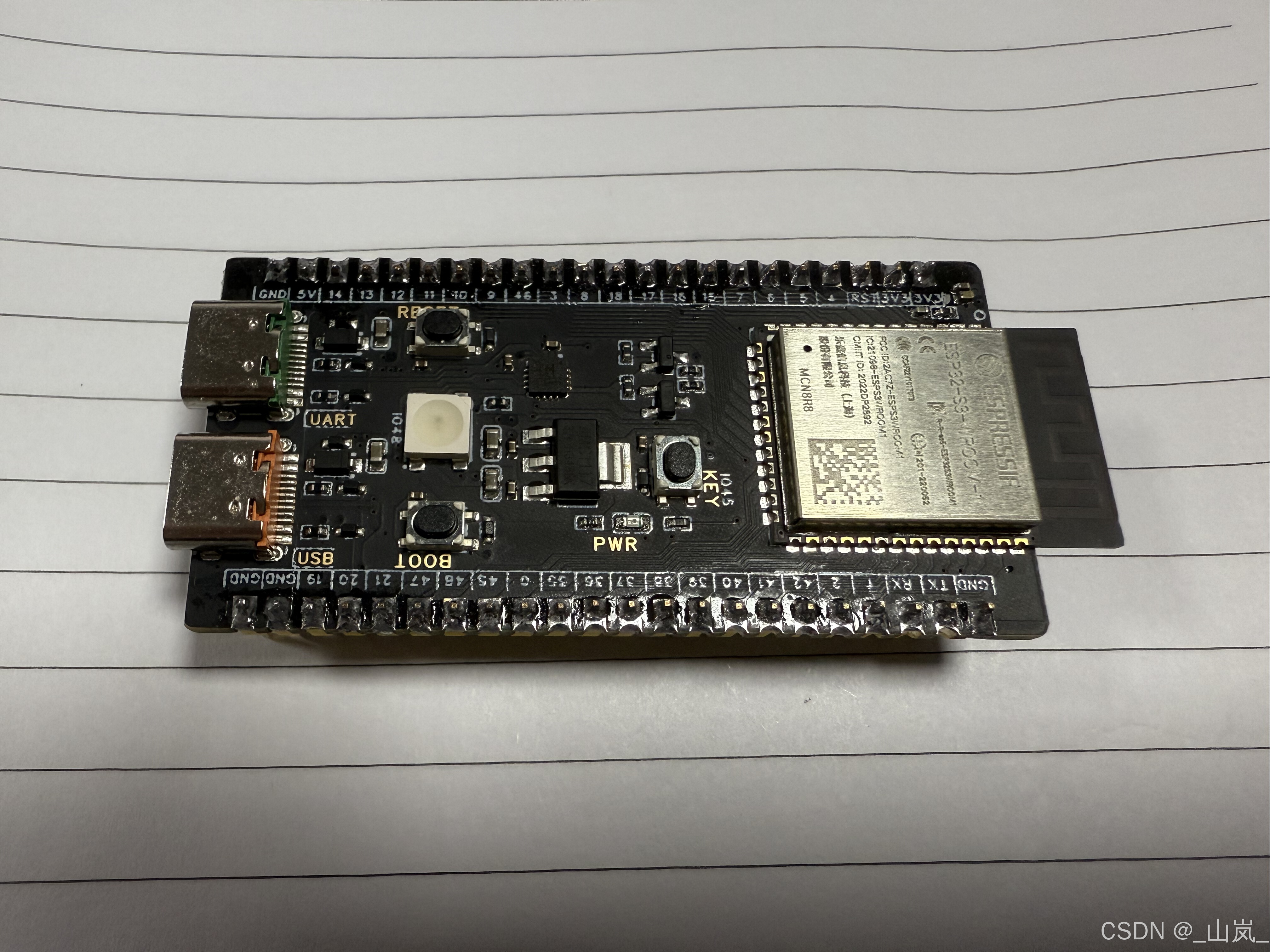

        这次使用的是ESP32S3-DevKitC-1开发板，见下图：

2.实现功能

        1.使用ESP32的BLE作为HID设备，向外广播，接受其他设备配对连接。

        2.配置GPIO按键中断，用于控制手机音乐的播放暂停。

3.代码思路

        1.以IDF的例程代码：BLE_HIDD_DEMO为基础开发，修改发送的操作指令。

        2.配置GPIO中断模式，注册并编写中断服务函数。

4.HID设备简介

        HID（Human Interface Device，人机接口设备）是一种设备类别，专门用于与用户进行交互，通常是输入设备。HID设备能够使用户通过物理操作（例如按键、触摸或移动）向计算机或其他电子设备传输信息。HID设备的设计使其能够通过标准的接口协议与计算机进行通信，通常不需要安装特定的驱动程序。

        常见的HID设备包括：

        键盘：用于输入文字和命令。

        鼠标：用于移动光标并执行点击操作。

        触摸板和触摸屏：用于通过触摸输入信息。

        游戏控制器：例如游戏手柄、方向盘等。

        扫描仪：例如条形码扫描器。

        手写板：用于数字化手写输入。

        HID的特点：

        标准化协议：HID设备通常使用USB接口或蓝牙等无线方式与计算机或其他设备连接，使用HID协议进行通信。这意味着，设备可以即插即用（即无需额外驱动程序）。

        设备灵活性：HID协议并不限制设备类型，任何符合HID标准的设备都可以作为HID设备。设备可以包含多种输入方式，如按键、触摸、传感器等。

        简单易用：由于HID协议的标准化，用户使用这些设备时通常不需要额外配置，插入设备后，操作系统会自动识别并启用。

        HID协议广泛应用于各种计算机和嵌入式系统中，特别是在用户交互和人机界面设计上。ESP32由于其拥有BLE可实现无线通信的功能，故也能作为一种HID设备。ESP32可以通过蓝牙协议模拟或充当一个HID设备，向其他设备（如智能手机、电脑、平板等）发送输入信号。简单来说，就是ESP32能够通过蓝牙与其他设备进行人机交互，模拟键盘、鼠标、游戏手柄等设备的功能。为了实现蓝牙HID设备功能，ESP32需要通过蓝牙协议栈（通常是ESP32的官方库或SDK提供的蓝牙HID功能）来模拟HID设备的行为。程序员可以通过特定的库（例如ESP-IDF中的hid_device库）来开发此类应用。

5.代码讲解

        5.1 头文件、全局变量

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "freertos/event_groups.h"
#include "esp_system.h"
#include "esp_wifi.h"
#include "esp_event.h"
#include "esp_log.h"
#include "nvs_flash.h"
#include "esp_bt.h"

#include "esp_hidd_prf_api.h"
#include "esp_bt_defs.h"
#include "esp_gap_ble_api.h"
#include "esp_gatts_api.h"
#include "esp_gatt_defs.h"
#include "esp_bt_main.h"
#include "esp_bt_device.h"
#include "driver/gpio.h"
#include "hid_dev.h"

#define HID_DEMO_TAG "HID_DEMO"


static uint16_t hid_conn_id = 0;        // GATT连接ID
static bool sec_conn = false;           // HID连接状态
//static bool send_volum_up = false;      // 音量加发送状态
#define BUTTON_GPIO GPIO_NUM_9          // 按键GPIO
#define CHAR_DECLARATION_SIZE   (sizeof(uint8_t))   // 特征声明大小

static void hidd_event_callback(esp_hidd_cb_event_t event, esp_hidd_cb_param_t *param);//HID事件回调函数声明

#define HIDD_DEVICE_NAME            "ESP32_HID" // HID设备名称
static uint8_t hidd_service_uuid128[] = {
    /* LSB <--------------------------------------------------------------------------------> MSB */
    //first uuid, 16bit, [12],[13] is the value服务UUID
    0xfb, 0x34, 0x9b, 0x5f, 0x80, 0x00, 0x00, 0x80, 0x00, 0x10, 0x00, 0x00, 0x12, 0x18, 0x00, 0x00,
};

static esp_ble_adv_data_t hidd_adv_data = {     // HID广播数据
    .set_scan_rsp = false,              //是否是扫描响应数据：否
    .include_name = true,               //是否包含设备名称：是
    .include_txpower = true,            //是否包含发射功率：是
    .min_interval = 0x0006, //广播最小连接间隔, Time = min_interval * 1.25 msec= 7.5ms
    .max_interval = 0x0010, //广播最大连接间隔, Time = max_interval * 1.25 msec= 15 ms
    .appearance = 0x03c0,       //设备外观：键盘
    .manufacturer_len = 0,              // 制造商数据的长度（单位为字节）
    .p_manufacturer_data =  NULL,       // 制造商数据
    .service_data_len = 0,              // 服务数据的长度（单位为字节）
    .p_service_data = NULL,             // 服务数据
    .service_uuid_len = sizeof(hidd_service_uuid128),   // 服务UUID长度
    .p_service_uuid = hidd_service_uuid128,             // 服务UUID
    .flag = 0x6,                        //广播标志：可连接可扫描
};

static esp_ble_adv_params_t hidd_adv_params = {     // HID广播参数
    .adv_int_min        = 0x20,                     //广播最小间隔, Time = min_interval * 0.625 msec= 20ms
    .adv_int_max        = 0x30,                     //广播最大间隔, Time = max_interval * 0.625 msec= 30ms
    .adv_type           = ADV_TYPE_IND,             //广播类型：指示广播
    .own_addr_type      = BLE_ADDR_TYPE_PUBLIC,     //广播地址类型：公共地址
    //.peer_addr            =                       //使用其他地址类型可能会需要设置这两个成员
    //.peer_addr_type       =
    .channel_map        = ADV_CHNL_ALL,
    .adv_filter_policy = ADV_FILTER_ALLOW_SCAN_ANY_CON_ANY,
};

这部分主要是包含需要用到的头文件，定义一些蓝牙协议栈需要用到的全局变量，比如设备名称、UUID等，esp_ble_adv_data_t类型定义的是蓝牙广播数据的内容，它是用来向其他设备广播自身属性的数据，在其它设备扫描可连接蓝牙时看到的ESP32蓝牙的信息就是由这个类型定义的。esp_ble_adv_params_t类型定义的是广播参数，他决定了ESP32蓝牙的广播方式。

        5.2 HID设备事件回调函数

static void hidd_event_callback(esp_hidd_cb_event_t event, esp_hidd_cb_param_t *param)
{
    // 根据事件类型进行不同的处理
    switch(event) {
        case ESP_HIDD_EVENT_REG_FINISH: {
            // 如果初始化完成
            if (param->init_finish.state == ESP_HIDD_INIT_OK) {
                //esp_bd_addr_t rand_addr = {0x04,0x11,0x11,0x11,0x11,0x05};
                // 设置设备名称
                esp_ble_gap_set_device_name(HIDD_DEVICE_NAME);
                // 配置广播数据
                esp_ble_gap_config_adv_data(&hidd_adv_data);

            }
            break;
        }
        case ESP_BAT_EVENT_REG: {
            // TODO: 处理电池事件
            break;
        }
        case ESP_HIDD_EVENT_DEINIT_FINISH:
	     // TODO: 处理HIDD事件
	     break;
		case ESP_HIDD_EVENT_BLE_CONNECT: {
            // TODO: 处理BLE连接事件
            ESP_LOGI(HID_DEMO_TAG, "ESP_HIDD_EVENT_BLE_CONNECT");
            // 获取连接ID
            hid_conn_id = param->connect.conn_id;
            break;
        }
        case ESP_HIDD_EVENT_BLE_DISCONNECT: {
            // TODO: 处理BLE断开连接事件
            sec_conn = false;
            ESP_LOGI(HID_DEMO_TAG, "ESP_HIDD_EVENT_BLE_DISCONNECT");
            // 开始广播
            esp_ble_gap_start_advertising(&hidd_adv_params);
            break;
        }
        case ESP_HIDD_EVENT_BLE_VENDOR_REPORT_WRITE_EVT: {
            // TODO: 处理BLE供应商报告写入事件
            ESP_LOGI(HID_DEMO_TAG, "%s, ESP_HIDD_EVENT_BLE_VENDOR_REPORT_WRITE_EVT", __func__);
            // 打印数据
            ESP_LOG_BUFFER_HEX(HID_DEMO_TAG, param->vendor_write.data, param->vendor_write.length);
            break;
        }
        case ESP_HIDD_EVENT_BLE_LED_REPORT_WRITE_EVT: {
            // TODO: 处理BLE LED报告写入事件
            ESP_LOGI(HID_DEMO_TAG, "ESP_HIDD_EVENT_BLE_LED_REPORT_WRITE_EVT");
            // 打印数据
            ESP_LOG_BUFFER_HEX(HID_DEMO_TAG, param->led_write.data, param->led_write.length);
            break;
        }
        default:
            break;
    }
    return;
}

        这个函数是为了处理HID设备发生事件时，需要作出的动作。在这个函数中可以看到：在HID设备注册完成时的事件中，设置设备的名称，配置广播数据。在BLE断开连接的状态事件中开启广播，因为无设备连接时需要对外广播提供连接。其他事件只是做打印这些简单处理。该函数在主函数中注册回调。

        5.3 GAP蓝牙事件回调函数

// 静态函数，处理蓝牙事件
static void gap_event_handler(esp_gap_ble_cb_event_t event, esp_ble_gap_cb_param_t *param)
{
    // 根据事件类型进行不同的处理
    switch (event) {
    case ESP_GAP_BLE_ADV_DATA_SET_COMPLETE_EVT:
        // 广播数据设置完成，开始广播
        esp_ble_gap_start_advertising(&hidd_adv_params);
        break;
     case ESP_GAP_BLE_SEC_REQ_EVT:
        // 安全请求事件，打印请求地址
        for(int i = 0; i < ESP_BD_ADDR_LEN; i++) {
             ESP_LOGD(HID_DEMO_TAG, "%x:",param->ble_security.ble_req.bd_addr[i]);
        }
        // 发送安全响应
        esp_ble_gap_security_rsp(param->ble_security.ble_req.bd_addr, true);
	 break;
     case ESP_GAP_BLE_AUTH_CMPL_EVT:
        // 认证完成事件，设置安全连接标志
        sec_conn = true;
        esp_bd_addr_t bd_addr;
        // 复制地址
        memcpy(bd_addr, param->ble_security.auth_cmpl.bd_addr, sizeof(esp_bd_addr_t));
        // 打印远程地址
        ESP_LOGI(HID_DEMO_TAG, "remote BD_ADDR: %08x%04x",\
                (bd_addr[0] << 24) + (bd_addr[1] << 16) + (bd_addr[2] << 8) + bd_addr[3],
                (bd_addr[4] << 8) + bd_addr[5]);
        // 打印地址类型
        ESP_LOGI(HID_DEMO_TAG, "address type = %d", param->ble_security.auth_cmpl.addr_type);
        // 打印认证状态
        ESP_LOGI(HID_DEMO_TAG, "pair status = %s",param->ble_security.auth_cmpl.success ? "success" : "fail");
        // 如果认证失败，打印失败原因
        if(!param->ble_security.auth_cmpl.success) {
            ESP_LOGE(HID_DEMO_TAG, "fail reason = 0x%x",param->ble_security.auth_cmpl.fail_reason);
        }
        break;
    default:
        break;
    }
}

        GAP（Generic Access Profile，通用访问配置文件）事件回调函数主要处理与蓝牙设备发现、连接、断开连接和其他设备管理相关的事件。这里列举的事件有限，当广播数据配置完成时发生事件，在这个事件中开启广播，需要向其他设备告知自己的存在以及自身的属性和能力。在遇到安全请求事件时，发送安全响应。通常安全请求由对端设备发起，ESP32来响应，一般在需要配对的时候会发生此事件。当认证完成时也会产生一个事件，我们的处理是取出对端设备地址打印出来，一同打印的还有认证状态，若是失败了也会打印失败原因。该函数在主函数中注册回调。

        5.4  按键初始化及中断处理

// 初始化按键
void KEY_Init(gpio_num_t pin)
{

    // 定义按键的GPIO配置
    gpio_set_direction(pin, GPIO_MODE_INPUT);
    gpio_set_intr_type(pin, GPIO_INTR_POSEDGE);  // 上升沿触发中断
}

// 读取按键状态
void IRAM_ATTR KEY_read()
{
    static bool botton_init = false; // 定义一个静态变量，用于记录按键的状态
    if(gpio_get_level(GPIO_NUM_45) == 1){ // 如果按键引脚的电平为高电平
        if(botton_init == false){ // 如果按键状态为未按下
                esp_hidd_send_consumer_value(hid_conn_id, HID_CONSUMER_PLAY, true); // 发送播放命令按下
                vTaskDelay(3 / portTICK_PERIOD_MS); // 延时3ms
                esp_hidd_send_consumer_value(hid_conn_id, HID_CONSUMER_PLAY, false); // 发送播放命令松开
                botton_init = true; // 更新按键状态为按下
            }
            else if(botton_init == true){ // 如果按键状态为按下
                esp_hidd_send_consumer_value(hid_conn_id, HID_CONSUMER_PAUSE, true); // 发送暂停命令按下
                vTaskDelay(3 / portTICK_PERIOD_MS); // 延时3ms
                esp_hidd_send_consumer_value(hid_conn_id, HID_CONSUMER_PAUSE, false); // 发送暂停命令松开
                botton_init = false; // 更新按键状态为未按下
            }
    }
}

        对IO的配置其中一个就是选择哪种中断触发方式，具体有：上升沿触发、下降沿触发、上升下降沿触发、输入电平高触发、输入电平低触发。作为中断IO使用我们需要配置为输入模式，然后选择要使用的IO的端口号，最后配置为上升沿触发中断。

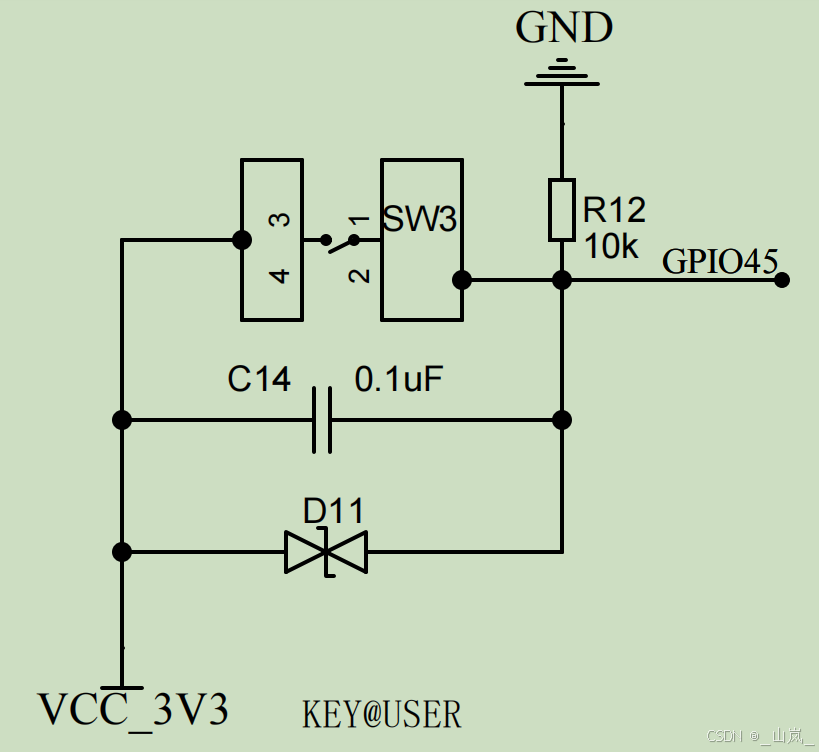

        在中断服务函数中，我们定义一个静态布尔变量表示按键状态，由于硬件有做消抖处理，所以我们没有做软件消抖，无非就是检测到按下之后多等待一会检测是否真的按下，然后做进一步处理。实现的按键功能就是按一下播放再按一下暂停。读者可以自行理解代码，且代码中有注释，在此不多解释了。esp_hidd_send_consumer_value函数最后一个参数介绍一下：他是一个布尔值，表示按键是否被按下，如果为真，则把命令填充到buffer中，如果为假，则不处理，默认为处初始化的0。意思就是：这个布尔值决定按键是否按下，完整的流程是需要按下后松开，所以需要两个esp_hidd_send_consumer_value函数，仅仅最后一个参数不同，表示按下松开。下面贴一下这个函数的内部处理流程：

void esp_hidd_send_consumer_value(uint16_t conn_id, uint8_t key_cmd, bool key_pressed)
{
    uint8_t buffer[HID_CC_IN_RPT_LEN] = {0, 0};
    if (key_pressed) {
        ESP_LOGD(HID_LE_PRF_TAG, "hid_consumer_build_report");
        hid_consumer_build_report(buffer, key_cmd);
    }
    ESP_LOGD(HID_LE_PRF_TAG, "buffer[0] = %x, buffer[1] = %x", buffer[0], buffer[1]);
    hid_dev_send_report(hidd_le_env.gatt_if, conn_id,
                        HID_RPT_ID_CC_IN, HID_REPORT_TYPE_INPUT, HID_CC_IN_RPT_LEN, buffer);
    return;
}

        还有一点要注意！！中断服务函数里面禁用printf！！否则程序会崩溃。这里ESP_LOGD函数在中断中也没有作用！

        5.5 主函数

void app_main(void)
{
    KEY_Init(GPIO_NUM_45);// 初始化按键,IO45
    gpio_install_isr_service(0);// 安装GPIO中断服务
    gpio_isr_handler_add(GPIO_NUM_45,KEY_read,NULL);// 添加GPIO中断处理函数
    esp_err_t ret;
    // Initialize NVS.
    ret = nvs_flash_init();// 初始化NVS
    if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND) {// 如果NVS没有足够的空间，则擦除NVS
        ESP_ERROR_CHECK(nvs_flash_erase());// 如果NVS没有足够的空间，则擦除NVS
        ret = nvs_flash_init();// 重新初始化NVS
    }
    ESP_ERROR_CHECK( ret );



    ESP_ERROR_CHECK(esp_bt_controller_mem_release(ESP_BT_MODE_CLASSIC_BT));// 释放经典蓝牙内存

    esp_bt_controller_config_t bt_cfg = BT_CONTROLLER_INIT_CONFIG_DEFAULT();
    ret = esp_bt_controller_init(&bt_cfg);// 初始化蓝牙控制器
    if (ret) {
        ESP_LOGE(HID_DEMO_TAG, "%s initialize controller failed", __func__);
        return;
    }

    ret = esp_bt_controller_enable(ESP_BT_MODE_BLE);// 启用蓝牙控制器
    if (ret) {
        ESP_LOGE(HID_DEMO_TAG, "%s enable controller failed", __func__);
        return;
    }

    esp_bluedroid_config_t bluedroid_cfg = BT_BLUEDROID_INIT_CONFIG_DEFAULT();// 初始化蓝牙配置
    ret = esp_bluedroid_init_with_cfg(&bluedroid_cfg);// 初始化蓝牙
    if (ret) {
        ESP_LOGE(HID_DEMO_TAG, "%s init bluedroid failed", __func__);
        return;
    }

    ret = esp_bluedroid_enable();// 启用蓝牙
    if (ret) {
        ESP_LOGE(HID_DEMO_TAG, "%s init bluedroid failed", __func__);
        return;
    }

    if((ret = esp_hidd_profile_init()) != ESP_OK) {// 初始化HID
        ESP_LOGE(HID_DEMO_TAG, "%s init bluedroid failed", __func__);
    }

    //注册回调函数到GAP模块
    esp_ble_gap_register_callback(gap_event_handler);// 注册GAP回调函数
    esp_hidd_register_callbacks(hidd_event_callback);// 注册HID回调函数

    /* set the security iocap & auth_req & key size & init key response key parameters to the stack*/
    esp_ble_auth_req_t auth_req = ESP_LE_AUTH_BOND;     //设置认证后与对端设备绑定
    esp_ble_io_cap_t iocap = ESP_IO_CAP_NONE;           //设置IO能力为 No output No input
    uint8_t key_size = 16;      //密钥大小应为7~16 bytes
    uint8_t init_key = ESP_BLE_ENC_KEY_MASK | ESP_BLE_ID_KEY_MASK;//设置初始密钥为加密密钥和身份密钥
    uint8_t rsp_key = ESP_BLE_ENC_KEY_MASK | ESP_BLE_ID_KEY_MASK;//设置响应密钥为加密密钥和身份密钥
    esp_ble_gap_set_security_param(ESP_BLE_SM_AUTHEN_REQ_MODE, &auth_req, sizeof(uint8_t));//设置认证模式
    esp_ble_gap_set_security_param(ESP_BLE_SM_IOCAP_MODE, &iocap, sizeof(uint8_t));//设置IO能力
    esp_ble_gap_set_security_param(ESP_BLE_SM_MAX_KEY_SIZE, &key_size, sizeof(uint8_t));//设置密钥大小
    /* If your BLE device act as a Slave, the init_key means you hope which types of key of the master should distribute to you,
    and the response key means which key you can distribute to the Master;
    If your BLE device act as a master, the response key means you hope which types of key of the slave should distribute to you,
    and the init key means which key you can distribute to the slave. */
    esp_ble_gap_set_security_param(ESP_BLE_SM_SET_INIT_KEY, &init_key, sizeof(uint8_t));//设置初始密钥
    esp_ble_gap_set_security_param(ESP_BLE_SM_SET_RSP_KEY, &rsp_key, sizeof(uint8_t));//设置响应密钥

}

        主函数中首先初始化了IO中断，然后就是NVS初始化，这个是每个例程都有的。接着是初始化蓝牙步骤。

        esp_hidd_register_callbacks

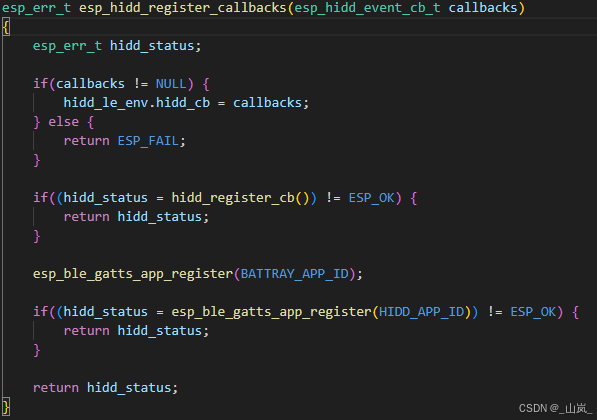

        这个函数可以深究一下，有点特殊。他将HID事件回调函数当成参数传入，首先一个功能就是注册HID回调函数，如果进去它的定义中查看，可以发现它内部执行了服务注册的函数，见下图：

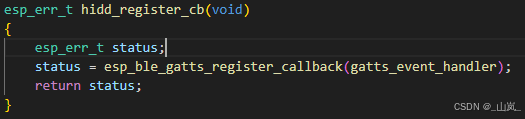

        hidd_register_cb函数中就是执行了esp_ble_gatts_register_callback函数用于在GATTS模块中注册应用程序回调函数。见下图：

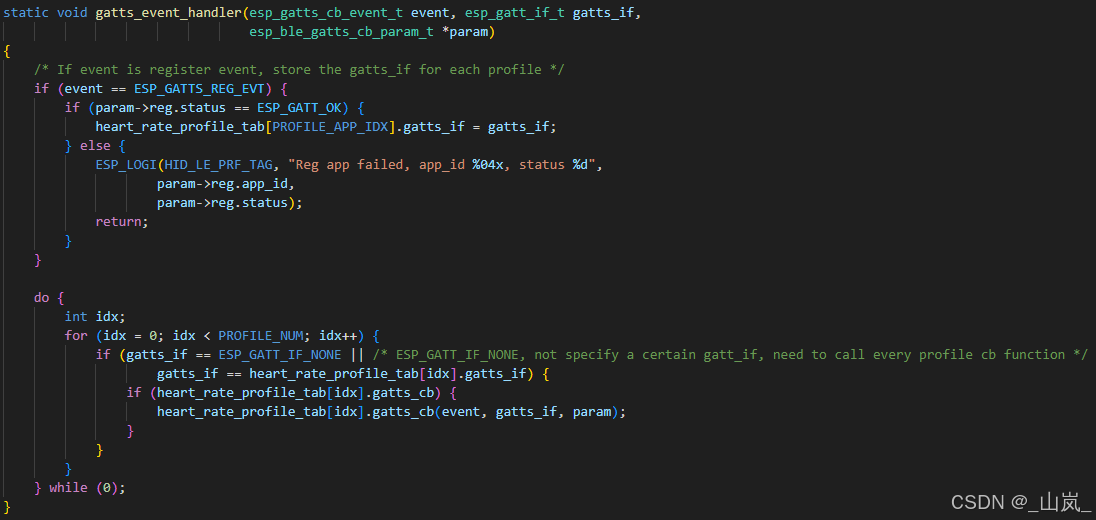

        gatts_event_handler 函数主要用于将新添加的服务配置文件赋予gatt_if，并为配置文件中的GATT服务器gatts_cb注册回调函数：esp_hidd_prf_cb_hdl，在这个函数中的注册应用程序ID事件里调用了hidd_le_create_service函数，见下图：

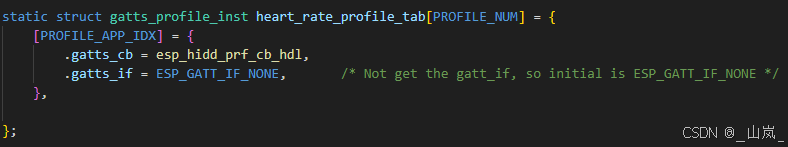

        配置文件表中分配 esp_hidd_prf_cb_hdl函数为回调函数。

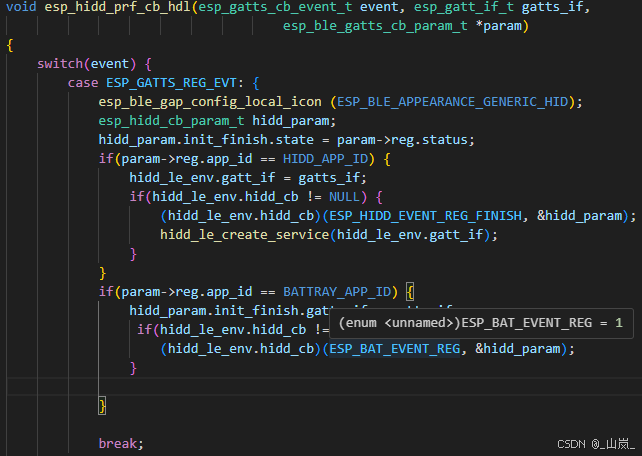

         在已注册的gatts_event_handler函数中，当GATTS服务器注册事件到来时执行了esp_hidd_prf_cb_hdl函数并将相关参数传入。

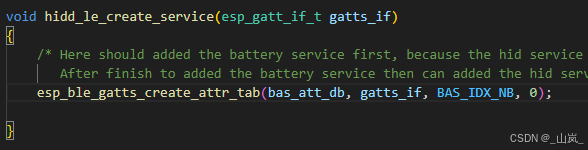

        在这个函数(hidd_le_create_service)中调用了GATTS模块的API：esp_ble_gatts_create_attr_tab函数注册了服务程序。见下图：

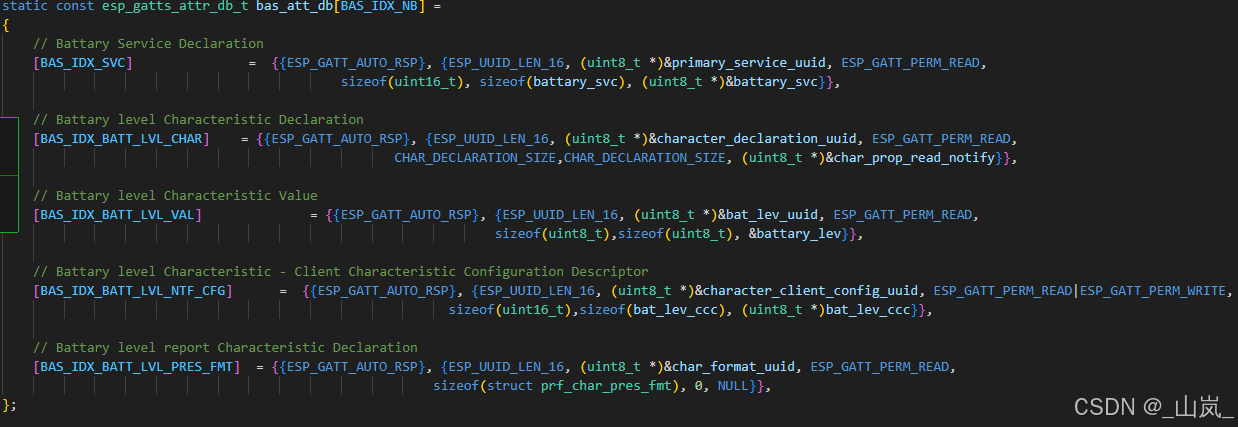

         第一个参数bas_att_db便是服务列表，创建了电池服务。

        由此可见，当ESP32的BLE用于HID设备时，虽然使用的是HID协议，但是其本质上在HID协议内部也会创建一个GATTS服务器应用程序， 随后再创建另外一个HID应用程序。当然，如果你不希望有这个电池服务也可以选择不创建。

        esp_ble_gap_set_security_param

        这个函数用来设置GAP安全参数值，覆盖掉默认值。它是 BLE 配对和加密过程中的一个关键函数，能够控制蓝牙设备在不同安全等级下的行为。通过配置此函数，你可以指定设备的配对模式、加密级别、IO能力（如是否要求用户输入配对码）等安全参数。

函数原型

esp_err_t esp_ble_gap_set_security_param(esp_ble_sm_param_t param, void *value, uint16_t len);

参数解析：

        --param:该参数指定了要设置的安全参数的类型，类型为esp_ble_sm_param_t，它是一个枚举类型，表示不同的安全参数。

        --value:指定对应的安全参数值。根据param的不同，value的的类型和内容会有所不同。

        --len:value的长度，即传入的参数值的字节数。

        esp_ble_sm_param_t是一个枚举类型，定义了可以设置的不同安全参数。不同的参数类型会影响 BLE 设备的安全行为，如加密强度、认证方式、输入输出能力等。下面是常见的参数类型及其详细说明。

1.ESP_BLE_SM_AUTHEN_REQ_MODE

类型：uint8_t

描述：设置设备配对时的认证要求。控制配对过程中是否启用 MITM 保护、设备是否需要绑定等。

值的选项:

        ESP_LE_AUTH_NO_BOND：不绑定

        ESP_LE_AUTH_BOND：与对端设备绑定

        ESP_LE_AUTH_REQ_MITM：防止中间人攻击

        ESP_LE_AUTH_REQ_BOND_MITM：启用绑定并防止中间人攻击

        ESP_LE_AUTH_REQ_SC_ONLY：启用安全连接

        ESP_LE_AUTH_REQ_SC_BOND：启用安全连接绑定

        ESP_LE_AUTH_REQ_SC_MITM：启用安全连接并防止中间人攻击

        ESP_LE_AUTH_REQ_SC_MITM_BOND：启用安全连接、防止中间人攻击、并且启用设备绑定。

2.ESP_BLE_SM_IOCAP_MODE

类型：uint8_t

描述：设置设备的输入输出能力，决定设备配对时如何与用户交互（是否显示配对码、是否需要输入 PIN 码等）。

值的选项：

        ESP_IO_CAP_OUT：表示设备仅具有输出能力，即设备能够显示配对信息，但不具有输入能力，它意味着设备能显示配对码或认证信息，但无法进行键盘输入或其他形式的用户交互。

        ESP_IO_CAP_IO：表示设备同时支持输入和输出能力。设备既可以显示配对信息（如配对码），也可以接收用户输入（如键盘输入或 PIN 码输入）。

        ESP_IO_CAP_IN：表示设备只有输入能力，即设备不能显示任何信息（如配对码），但可以接收用户输入。例如，用户可以通过设备的按钮或键盘输入配对密码。

        ESP_IO_CAP_NONE：表示设备既没有输入能力，也没有输出能力。设备无法与用户进行任何交互，无法显示配对信息或接收用户输入。

        ESP_IO_CAP_KBDISP：表示设备同时具有键盘输入能力和显示输出能力。设备可以显示配对信息（如配对码），同时也能接收用户输入（如通过键盘输入 PIN 码）。

3.ESP_BLE_SM_MAX_KEY_SIZE

类型：uint8_t

描述：设置配对时的最大加密密钥长度。通常情况下，配对过程中使用的加密密钥长度会在最小和最大值之间自动协商。

值的范围：通常为16字节

4.ESP_BLE_SM_SET_INIT_KEY

类型：uint8_t

描述：启动器密钥分发/生成

值的选项：

        ESP_BLE_ENC_KEY_MASK：加密密钥

        ESP_BLE_ID_KEY_MASK：身份密钥

        ESP_BLE_CSR_KEY_MASK：CSR密钥

        ESP_BLE_LINK_KEY_MASK：链接密钥

5.ESP_BLE_SM_SET_RSP_KEY

类型：uint8_t

描述：启动器密钥分发/生成

值的选项：同上

6.成果展示

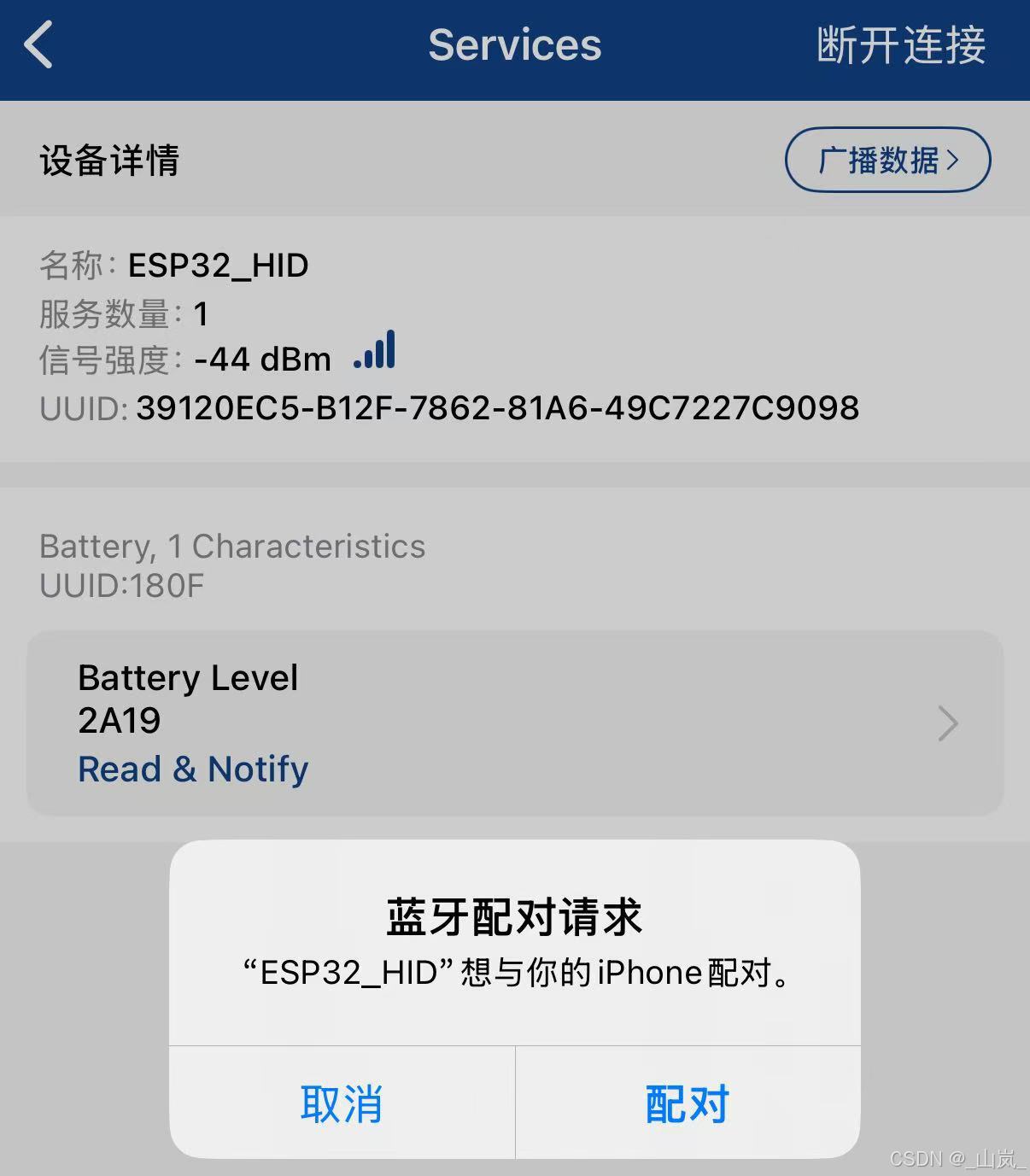

        设置安全参数的作用就在这里，手机会提示配对选项，点击配对即可。

        在电池服务中，我将电量的值设为了100，手机上同样可以看到设备电量显示。

        按下板子上的按键，即可控制手机音乐的播放和暂停。

7.总结

        以上就是关于BLE用作HID设备的内容，使用它可以让ESP32模拟HID设备的行为，通过蓝牙对其他设备实现控制或数据传输的功能。

        本文对BLE本身没有过多的展开介绍，如果想了解可以移步至我的主页查看上一期文章。大家如果觉得有用，还请多多点赞收藏关注，你的支持就是对我最大的肯定。谢谢大家！

        如有疑问欢迎留言交流。以上观点为个人理解，只想抛砖引玉，如有不对的地方欢迎指正，不喜轻喷。

---

2024.11.19-14:54
