高频小信号放大电路设计

本次设计的谐振频率为1.82MHz，使用LTspice进行仿真设计。仿真文件：nameoffly/Simulation-Circuit

一、理论计算

1、选择直流工作点

（1）输出特性曲线的测量

        在实际做电路时，输出特征曲线通过查数据手册获得，仿真中可以通过如下电路获得。核心是利用电压源和电流源给出UCE和IB

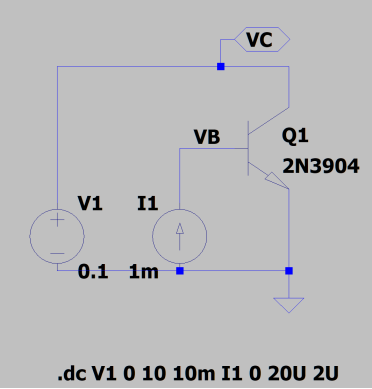

图1  测量输出特性曲线的电路

（2）选择静态工作点

        根据三极管的输出特性曲线，选定合适的静态工作点，一般画一个直线。虽然三极管的数据手册会给出很高的ICQ，但实际使用的ICQ约为1mA到5mA。

        具体的方法是：确定一个直流电源，一般9~15V，根据公式UCE=VCC-ICRC-ICRE，可以根据需要选择RC和RE的关系。这里选择二者相等（此处还没有确定最终的值）。

        实际设计过程：

        选择ICQ为2mA，VCC为9V。静态工作点UCEQ一般为VCC的一半左右，所以是4.5V。根据两点（两点分别为（9，0）和（4.5，2））可以连成直线，所以和y轴交点约为4mA，根据公式UCEQ=VCC-ICRC-ICRE，可以知道RC和RE之和为2.25k，我们选择二者相等，所以分别为1.125k（实际为了方便常见的电阻可能不相等，比如900和1400之类的，只要和确定即可）。如果选择相等，可以知道UEQ为0+1.125*2=2.25V。再根据三极管的输入特性曲线，可知UBQ为2.25+0.7=2.95。所以我们选择基极分压电阻为20k和40k。

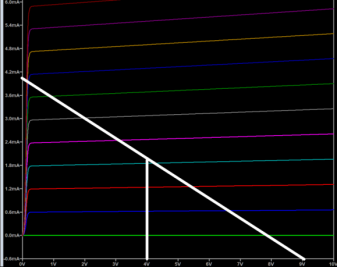

图2  静态工作点选择图示

（3）Cb和Ce的选择

        根据1/jwC，相同的w下，C大阻抗小，所以要实现在直流断路、高频交流短路，需要保证C的值大一些（比谐振使用的电容要大很多才能不影响交流通路）。这里选择10uF。

2、测量Y参数

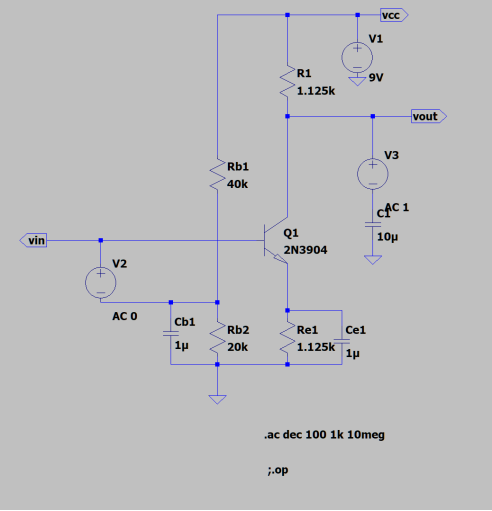

        实际电路的Y参数可通过矢量网络分析仪测。或者通过三极管的数据手册获得。在仿真中，我设计了如图3所示电路来测量Y参数。分别让V2和V3交流为0，代表输出和输入交流短路。

图3  测量Y参数电路仿真图

测量结果如下（UCE为4.34V，Ic为1.99mA）：

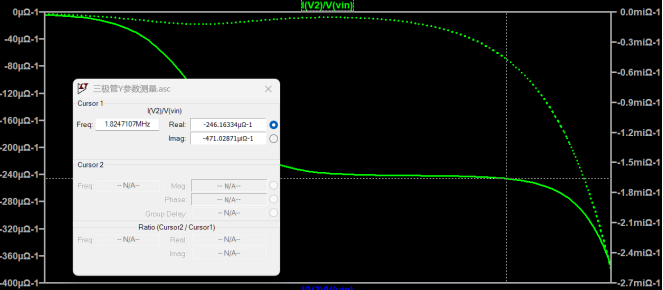

Yie：

图4 测量yie结果

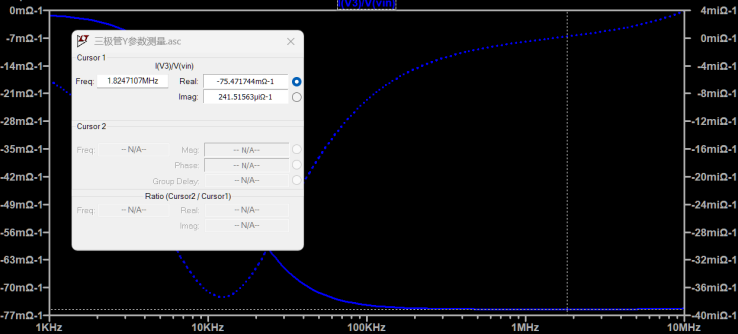

Yfe：

图5 测量yfe结果

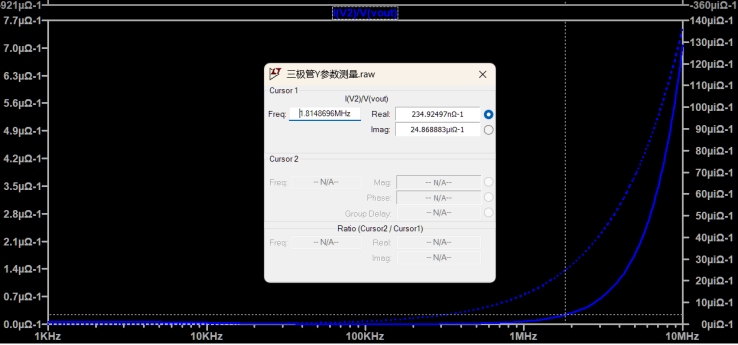

Yre（输出电压对输入）

图6 测量yre结果

可以发现非常小，所以实际常常忽略。

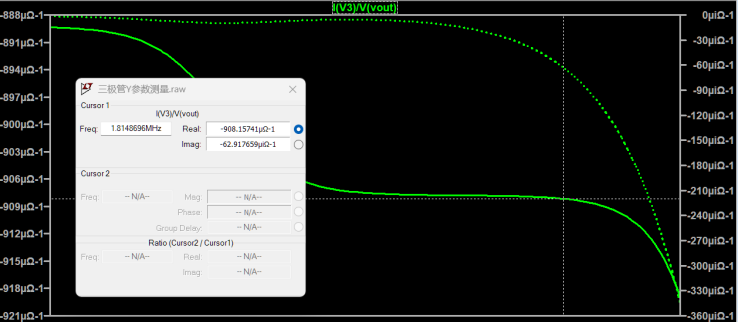

Yoe

图7 测量yoe结果

3、设计仿真电路

（1）并联谐振回路

        实现的并联谐振回路即为第二章所制作的并联谐振回路

（2）电感匝数的选择

        这是问题的关键。要实现阻抗匹配关键是合理选择p1p2.（变压器和自耦合同时还有减小三极管和负载的C对谐振回路的影响）

        假设要实现的带宽为50khz，则根据QL=f0/B，可知QL为36.4。

        再根据QL=1/w0Lg总可得g总为109.2uS

        电感损耗电导：15.8uS

        则p1^2go=109.2/2-15.8=38.8

        P2^2gi=109.2/2=54.6

        则p1=0.206，取0.2

        P2=0.47，取0.5

        则L1:L1+L2=1:25

        L3:L1+L2=1:4

取L1为1u，L2为22u

L3为6u

二、仿真电路及分析

1、仿真电路

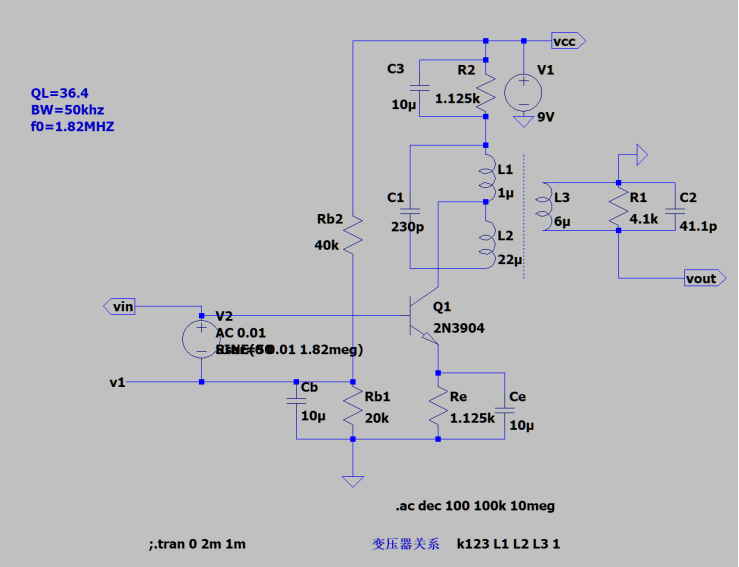

图8  仿真电路

2、仿真分析

（1）幅频特性及相频特性

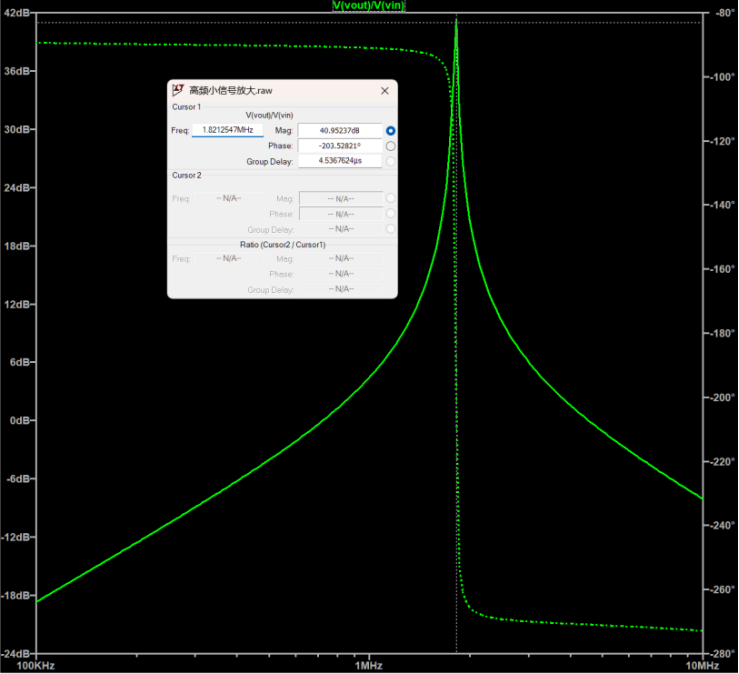

图9  频响特性曲线

        谐振频率为1.82MHz左右，放大倍数为41dB，对应相移200°，谐振点附近变化较大，可约为180°。

（2）放大能力

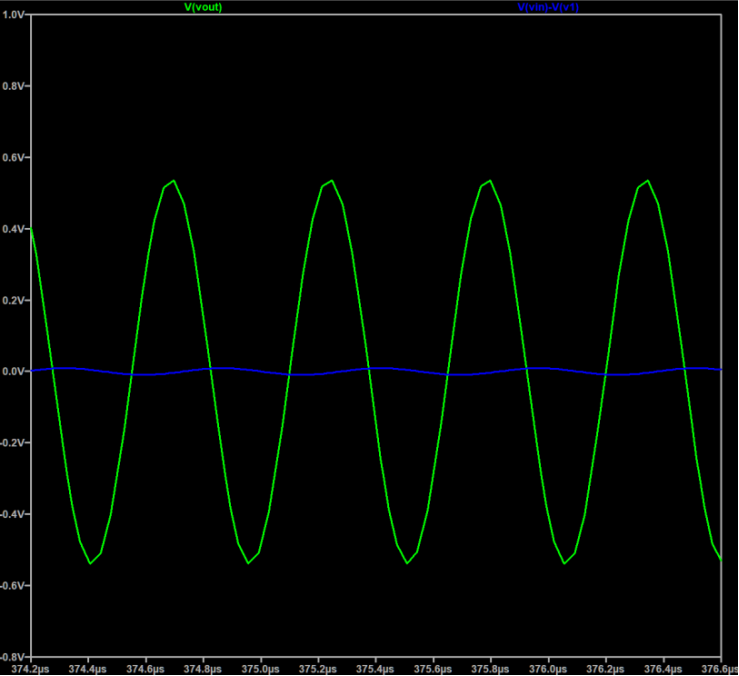

图10  小信号正弦波放大结果

可见能够实现无失真有效放大。
