本文介绍了PIC16F1518单片机的配置字使用经验，重点讲解了配置寄存器在烧录时的一次性设置以及它们与特殊寄存器的区别。配置方式包括在C程序中通过__CONFIG指令或使用MPLAB编译器进行设置。建议在代码中直接写明配置字，以便于理解和维护。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

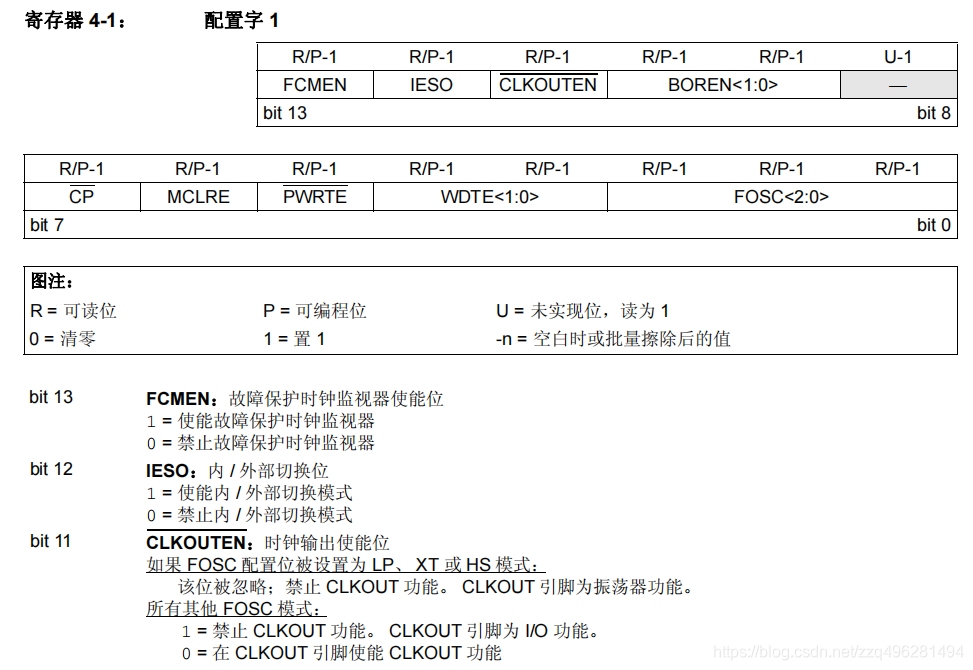

1.PIC16F1518单片机在其存储器0x8007和0x8008地址有2个配置寄存器，用来配置整个芯片的功能。

配置寄存器跟特殊寄存器(配置外设)的区别在于，配置寄存器在程序烧录的时候一次性完成，程序中无法再修改其内容。

配置的方式主要有：

(1)程序中通过特殊指令配置：在C语言程序里加入 __CONGFIG(bits)；（其中bit是配置信息，config前的下划线还是两条，如：__CONFIG(WRT_OFF & VCAPEN_OFF & STVREN_ON & BORV_LO & LPBOR_OFF & LVP_OFF);注意有个分号“;” 其中WRT_OFF ，VCAPEN_OFF是在pic16F1518头文件中定义的，其实就是对配置寄存器的内容置0或者置1

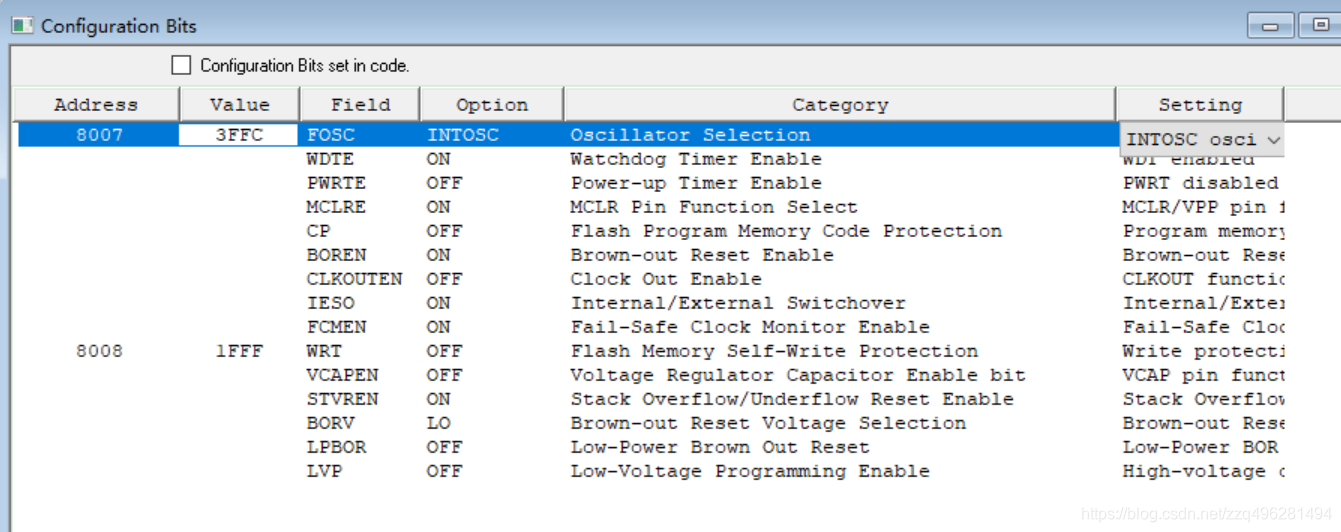

(2)通过MPLAB编译器勾选配置: configure->configuration bits
