ArcGIS等距打断道路线

标签: ArcGISesri
2556人阅读 评论(1) 收藏 举报
分类:

最近碰到交通数据处理的活,交通道路在ArcGIS都是以线的形式存在,很多时候都遇到矢量数据处理中需要对道路根据不同的要求进行打断、处理。下面就看一种处理需求和解决方法。

需求:高速公路图层中的道路线数每隔1公里需要打断线。

解决方法:

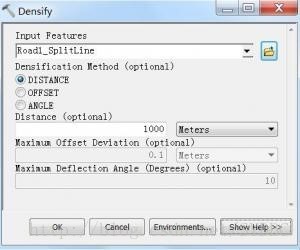

方法一:使用ArcToolBox中的工具Editing Tools –Densify在线中每隔1公里添加节点(Vertex)。

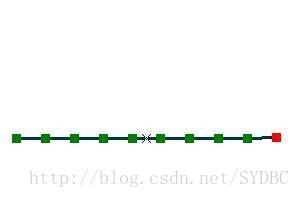

操作前后

然后在调用ArcToolBox中的工具Data Manager Tools—Features—Split Line AtVertices

将线根据节点(Vertices)打断。

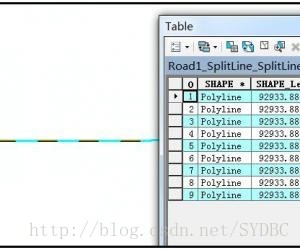

结果如图:



方法二:

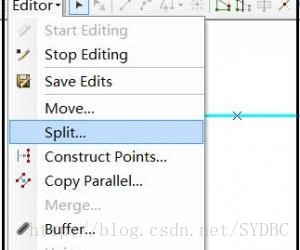

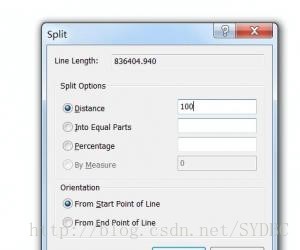

通过Editor编辑工具中的Split进行道路的分割







方法三:

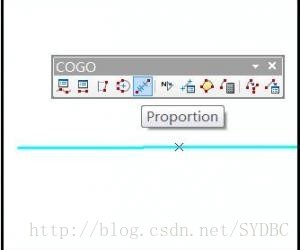

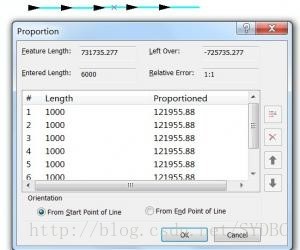

通过Editor编辑工具中的高级工具中的COGO工具栏中的Proportion工具
