上一篇中，我们讲解了什么是MLP以及如何训练得到一个MLP，读者大概对神经网络有一定的印象了。我们总说，好戏在后头，接下来这一大块头，我们将重点介绍卷积网络。

何谓卷积

单凭卷积这一个称号大概可以吓死一半的普通老百姓了。一开始接触卷积网络的时候，我就差点成了那一半的老百姓，幸好我命大，最终挺过来了。卷积，只依稀记得当年大学概率论稍有提过这样的名词，那时不愿深究，现在胆子大了，没事，维基搞起，卷积定义为：

\int ＋ \infty - \infty f (t) * g (x - t) d t

$\int_{-\infty}^{＋\infty} f(t)*g(x-t)dt$

好吧，这货长得这么奇怪，根本无法直觉地知道此货的作用，难怪一般人受不了。这还是是卷积一维连续的情况，但是我们的图片天生是二维的，而且计算机也只能处理离散的情况，所以这里我们的卷积应该是这样：

h [m, n] = \sum i = 0 K \sum j = 0 K k [i, j] * f [n ＋ i, m ＋ j]

$h[m,n] = \sum_{i=0}^K \sum_{j=0}^K k[i,j] * f[n＋i,m＋j]$

去掉了积分，现在友好一点。然而该一头雾水还是会一头雾水的，Ufldl的一张图片，一图胜万语啊，且看：

卷积过程
图中，我们有一张图片Image，大小是5X5，而经过卷积后，产生的卷积特征(图右)，我们记为h，其大小是3X3，那个一直在移动的橘色方块术语比较多，有filter，kernel等等，我们就以kernel称呼吧，其大小为3X3。现在，我们可以和公式对应对应：
原始图片：

f = ⎡ ⎣ ⎢ ⎢ ⎢ ⎢ ⎢ 1, 1, 1, 0, 0 0, 1, 1, 1, 0 0, 0, 1, 1, 1 0, 0, 1, 1, 0 0, 1, 1, 0, 0 ⎤ ⎦ ⎥ ⎥ ⎥ ⎥ ⎥

$f = \left[ \matrix{ {1,1,1,0,0} \\{0,1,1,1,0} \\{0,0,1,1,1} \\{0,0,1,1,0} \\{0,1,1,0,0} }\right]$
我们的核函数：

k = ⎡ ⎣ ⎢ ⎢ 1, 0, 1 0, 1, 0 1, 0, 1 ⎤ ⎦ ⎥ ⎥

$k = \left[ \matrix { {1,0,1} \\{0,1,0} \\{1,0,1} }\right]$
卷积后的特征：

h = ⎡ ⎣ ⎢ ⎢ 4, 3, 4 2, 4, 3 2, 3, 4 ⎤ ⎦ ⎥ ⎥

$h =\left[\matrix{ {4,3,4} \\{2,4,3} \\{2,3,4}} \right]$
注意，我们的目的是要求取卷积后的特征，那么将我们的卷积公式代入这个例子中，可以得到：

h [m, n] = \sum i = 0 3 \sum j = 0 3 k [i, j] * f [n ＋ i, m ＋ j] m \in [0, 3), n \in [0, 3)

$h[m,n] = \sum_{i=0}^3 \sum_{j=0}^3 k[i,j] * f[n＋i,m＋j]\\m\in[0,3),n\in[0,3)$
还不爽？还好我还有料，再来一发python代码：

width = 3
height = 3
kernel_size = 3
for m in range(width):
    for n in range(height):
        for i in range(kernel_size):
            for j in range(kernel_size):
                h[m,n] += k[i,j] * f[m+i,n+j]

来了这么一发，大家应该满足了吧。
但是，这样计算的目的是什么呢，这么奇怪的计算方式，到底对于以后的识别有什么帮助呢？我们来看看卷积到底带给我们什么了，且看Coursera上海交通大学医学图像处理课程中卷积(因为图片是黑白的，其卷积过程完全由上面的几行代码即可实现)的几个例子：

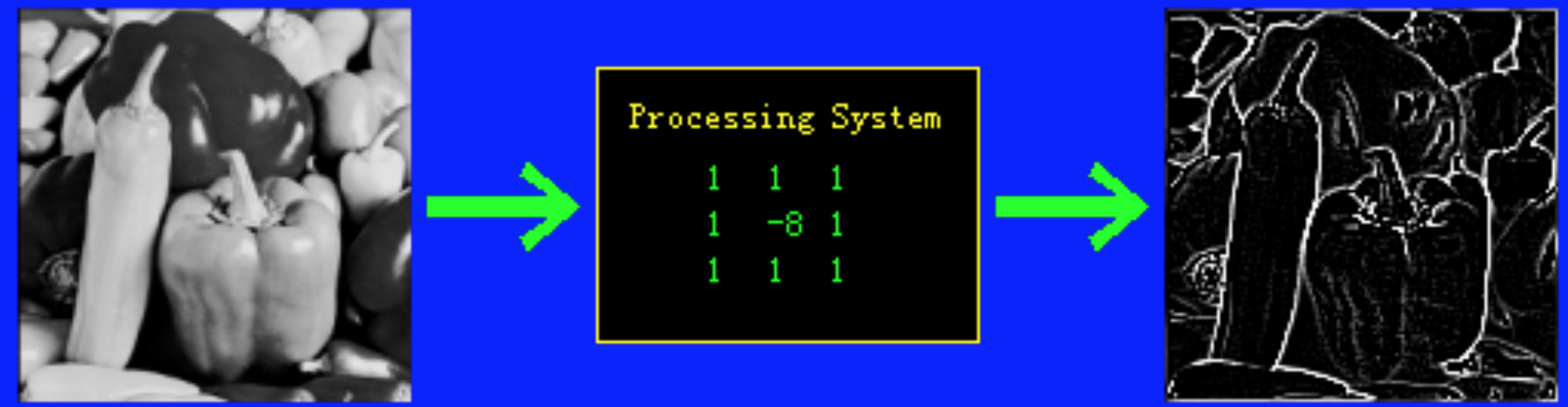

检测边缘

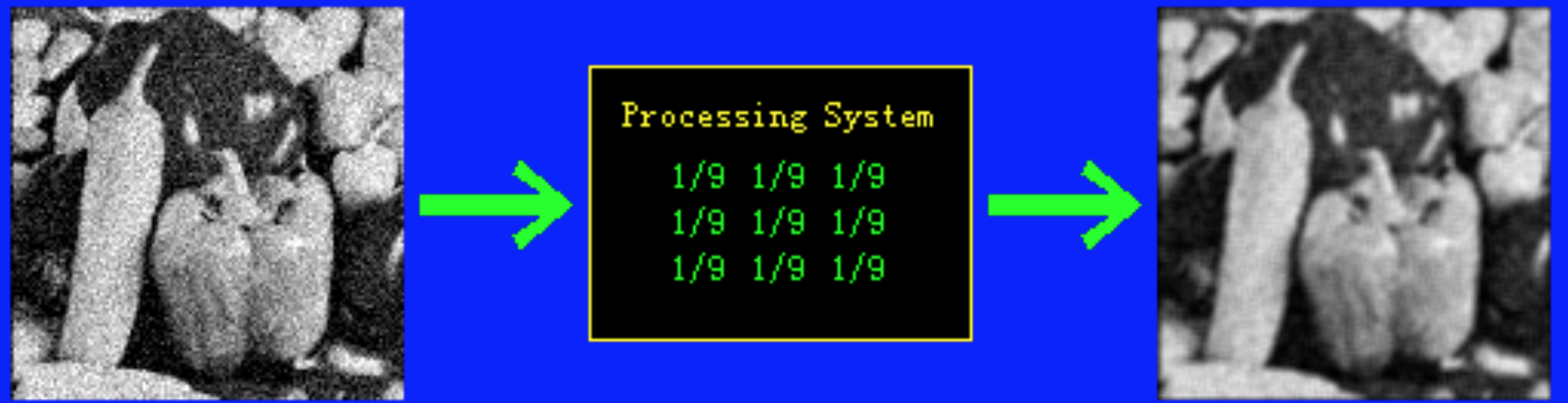

看到了吧，原始图片经过中间特殊的卷积核处理之后，可以得到图片的边缘，或者可以去除图片的噪音。我们就是想利用神经网络，学习得出类似这样的核函数，进而获取有利于图像识别的特征(读者若还是不爽，可以参阅http://colah.github.io，此博客图文并茂，生动而详细地阐明了卷积)。

彩图卷积

上面交大的老师向我们展示了黑白图片卷积效果，然而现实的图片基本是彩色的，黑白时代早已不复存在。那么如何进行彩图卷积呢？且容我道来：
首先，我们稍微科普一下图片处理的一些知识，我们知道，任何颜色都可以通过红绿蓝(RGB)这三种颜色合成,彩色图片就是通过RGB这三个通道合成的，且看https://en.wikipedia.org/wiki/Channel_(digital_image)上面的一张图片：

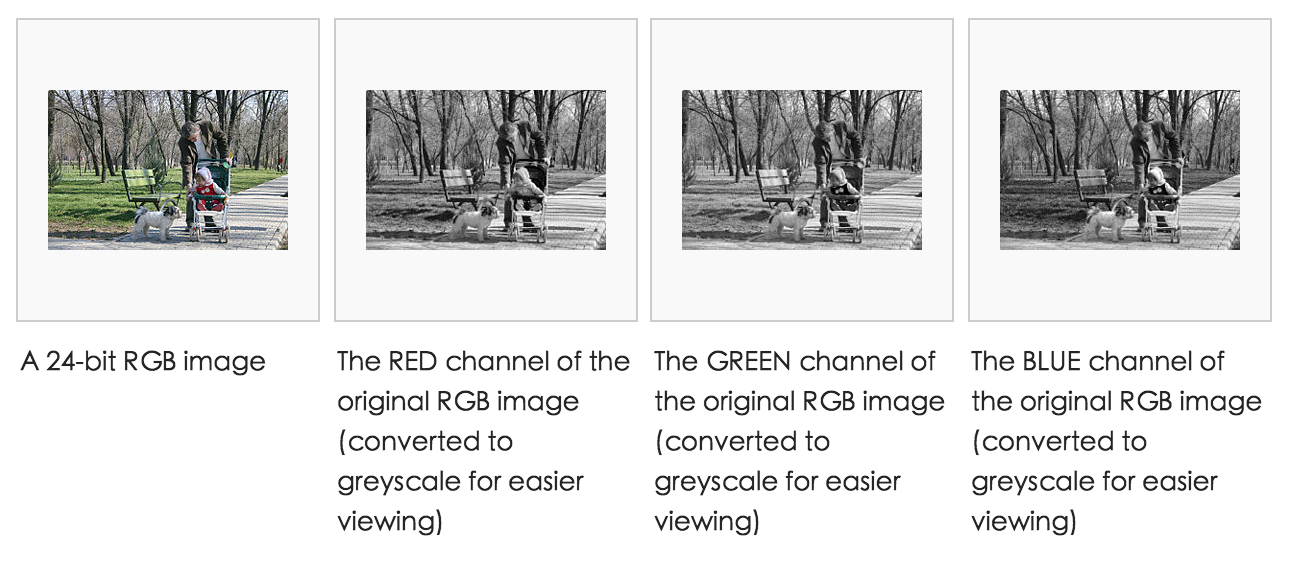

彩色图片的RGB通道
彩色图片就是这么得来的，现在，我们已经知道如何对一张黑白图片进行卷积，那么对于彩色图片，可以认为同时对三张灰色图片进行处理，那么一张灰色图片对应一个卷积核，此时的核应该为：

k = K [k e r n e l s i z e, k e r n e l s i z e, d e p t h]

$k = K[kernelsize,kernelsize,depth]$

其中depth代表同时处理图片的个数，对于一张彩色图片，depth＝3。

此时的图片 $f$ :

f = F [w i d t h, h e i g h t, d e p t h]

$f = F[width,height,depth]$

而输出的卷积特征还是不变。且看我用代码说明：

width = 5
height = 5
depth = 3
kernel_size = 3
for d in range(depth):
    for m in range(width):
        for n in range(height):
            for i in range(kernel_size):
                for j in range(kernel_size):
                    h[m,n] += k[i,j,d] * f[m+i,n+j,d]

用了5重循环，略复杂，但是比较容易理解。

多核卷积

稍等一下，我们刚刚提到，不同的核函数可以学到不同的特征，那么求知若渴的我们肯定想来多几个核，学到更多不一样的特征。如何将上面讲到的单核卷积扩展到多个核呢，且看：

多个核的的核函数定义：

k = K [k e r n e l s i z e, k e r n e l s i z e, d e p t h, k e r n e l n u m]

$k = K[kernelsize,kernelsize,depth,kernelnum]$

简单吧，再扩展一维，马上搞定一切。而对应的输出卷积特征也会相应地扩展，还是代码比较容易说明，behold:

width = 5
height = 5
depth = 3
kernelnum = 4 ＃4个卷积核
kernel_size = 3
for k in range(kernelnum):
    for d in range(depth):
        for m in range(width):
            for n in range(height):
                for i in range(kernel_size):
                    for j in range(kernel_size):
                        h[m,n,k] += k[i,j,d,k] * f[m+i,n+j,d]

好了，卷积在我们这里不会再复杂下去了，我们以6重循环(虽然做法比较Naive，但是却能实实在在地掌握)揭开真实世界的卷积过程。

卷积网络中的卷积

理解了卷积的过程，理解卷积网络也就指日可待了。卷积网络其实和我们上节所讲述的前馈网络并无太大区别，只是将其中某些层换成了卷积层而已，所以卷积网络也是一种特殊的前馈网络。而卷积网络中的卷积层，就是一个多核卷积的过程的抽象。那么卷积网络最简单的结构是怎样的呢？又是怎样确定和学习到网络中的每一个未知参数呢？且听我娓娓道来。

卷积中超参数确定

到目前为止，前面所讲的，好多参数都没介绍是如何获得的，接下来，我一个一个讲清楚。
首先，对于图片，这是输入，我们能做的只是对其进行扩大或缩小，而一般实践中，有时候我们会对图片进行zero-padding，就是在其外围进行一些补0操作，假如一张5X5的图片，我们对其zero-padding，那么它会变成7X7的图片，外围都是用0填充，为什么要进行zero-padding呢，一个是为了使图片的形状更方便我们进行卷积，另一个是因为它可以提高识别表现(详细原因请参考cs231n的课程)。由于zero-padding的存在，我们引入了hyper-parameter P。
处理好输入后，我们第二个要确定的是核函数，基本上核的大小和个数都是我们人为指定的，也就是KernelSize还有KernelNum,此处我们又引入了两个hyper-parameter Ksize,Knum。
那么决定好输入还有核函数之后，对于卷积，我们还会引入一个步长Stride的概念，我们上面介绍卷积的时候，默认Stride＝1，也就是核每一次只会向右或向下移动一个像素点，为什么不能一次移动两个或三个像素点呢，于是Stride就应运而生了。此时引入第三个hyper-parameter S。
行了，需要我们人为指定的参数就这么多。等一下，有些读者可能还会问，卷积后特征形状怎么确定呢，读者请拿起笔，在纸上验证验证一下下面这条公式,设，图片宽度为W，卷积核宽为F，步长S，zero-padding P，输出卷积特征的宽为H，则有：

H = (W - F + 2 P) / S + 1

$H = (W - F + 2P)/S + 1$
也就是说卷积特征的大小是确定的，而卷积特征的个数和你选取的核函数个数是一样的。

Pooling过程

在卷积网络中，通常会引入一个操作，称为Pooling，在Yann Lecun的LeNet中使用的是mean pooling，但是后来研究卷积网络的人发现另外一种操作Max pooling更为有效，接下来，我们着重介绍Max Pooling。
此处我们再次借用ufldl中的一张动图：

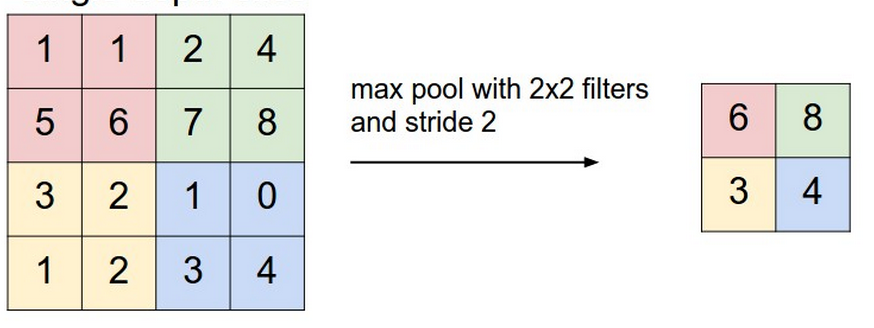

max pooling过程

其中红色区域是pooling size，对于Max pooling，在红色方块每走一步，它都要进行一次pooling，也就是选取它自身区域下输出最大的值，作为下一个输出。这样说抽象了一点，幸好cs231n种有一张图片比较清晰反映这个过程：

max pooling

pooling过程就是一个采样过程，这个过程可以起到一定的图像旋转不会影响识别的作用，想象一下，一张图片，你稍微旋转一些角度，它的Max pooling的值大致是不变的。
再分析一下，经过max-pooling之后，输出应该是怎样的呢，一般max-pooling我们通常使用non-overlapping的方式，也就是如上图所示，各个pooling的方块之间是没有重叠的，那么对于2x2，步长为2的max-pooling，其输出将会将原始输入缩减为原来的1/4，且看代码：

#input = [8X8X5]的输入
input_w = 8
input_h = 8
input_d = 5

pool_w = pool_h = 2
stride = 2

output_w = input_w / 2
output_h = input_h / 2
output_d = input_d

for d in range(output_d):
    for w in range(output_w):
        for h in range(output_h):
            output[w,h,d] = max_pool(input,d,h,w)

def max_pool(self,input,dIdx,hIdx,wIdx):
    w = wIdx * self.stride
    h = hIdx * self.stride
    maxVal = -999999999
    for i in range(self.kernelSize):
       for j in range(self.kernelSize):
          if maxVal < input[w+i,h+j,dIdx]:
             maxVal = input[w+i,h+j,dIdx]
    return maxVal

很好，卷积网络的架构部分我们已经学习了完毕了，通常一张图片会作为输入，然后经过conv卷积一下，再经过pooling层，然后又再次卷积，再pooling，知道设计者觉得到达合适程度后，再把输出作为我们上一节讲解的feedforward network的输入，再进行识别。

学习卷积网络中的参数

又开始进入我们的高潮环节了，读者系好裤腰带，喝点水，坐稳了，听我道来。
如何学习网络的参数呢，上一次，我们介绍了一种高效的学习方法，backpropagation，并且实践说明它确实是一种行之有效的方法。那么学习卷积网络的参数，没有别人，依旧是我们的老朋友，backprop。上一节中，我们的输入是一个向量，但是对于卷积网络，我们的输入是一个三维的输入，那么如何将backprop应用到卷积网络中呢？我们假定我们的网络是如下结构：

i n p u t = > c o n v = > t a n h = > m a x p o o l i n g = > c o n v = > t a n h = > m a x p o o l i n g = > f u l l c o n = > t a n h = > f u l l c o n = > t a n h

$input=>conv=>tanh=>maxpooling=>conv=>tanh=>\\maxpooling=>fullcon=>tanh=>fullcon=>tanh$

也就是“输入=>卷积=>pooling=>卷积=>pooling=>全连接=>全链接=>输出“这样的结构。注意，我们将非线性变换也抽象出一层并作为输出，此处我们利用了tanh变换。

非线性变换层中的backprop算法

与上一节的推导不同，我们的输出层是单独分离的一层 $tanh$ 变换，那么 $tanh$ 层第 $j$ 个神经元的输入是从FullCon层传来的输出 $s_j$ ,输出则是 $tanh(s_j)$ ,那么输出与真实值产生的 $error$ ：

e r r o r j = (t a n h (s L j) - y j) 2

$error_j = (tanh(s^L_j)-y_j)^2$
当执行backprop的时候，第

j j $j$ 个神经元将接收

δ_{j}^{L}

$\delta_j^L$ 为：

δ L j = 2 * (t a n h (s L j) - y j)

$\delta_j^L = 2*(tanh(s^L_j)-y_j)$
然后向后传播乘上相应的导数：

δ L - 1 j = δ L j * t a n h' (s L j)

$\delta_j^{L-1} = \delta_j^L * tanh'(s^L_j)$
对比一下上一节我们的推导：

δ L j = 2 * (t a n h (s L j) - y j) * t a n h' (s L j)

$\delta_j^L = 2*(tanh(s^L_j)-y_j)*tanh'(s^L_j)$
我们很容易观察到抽象出一层的结果是将

2∗(tanh(sLj)−yj) 2 ∗ ( t a n h ( s j L ) − y j ) $2*(tanh(s^L_j)-y_j)$ 和

tanh′(sLj) t a n h ′ ( s j L ) $tanh'(s^L_j)$ 两部分乘积给分离开来了。这样将变换单独抽出一层的好处是，当你不想用

tanh t a n h $tanh$ 变换而是想用

sigmoid s i g m o i d $sigmoid$ 或者

LeRU L e R U $LeRU$ 变换时，只需简单替换变换层即可，而不用改动其它层的代码。总而言之，因为这一层没有参数需要学习，所以非线性变换层的backprop过程就是将下一层传来的

δ δ $\delta$ 不管三七二十一，乘上相应变换的导数，然后直接传播到上一层去。

Fullcon层的backprop算法

在上一节中，我们已经推导过，对于一个全连接网络，他的权重导数为：

\nabla w l i j = δ l j * x (l - 1) i

$\nabla w_{ij}^l = \delta_j^l * x_i^{(l-1)}$

而 $\delta$ 可以通过chain rule得出

δ l j = \sum k δ l + 1 k * w l + 1 j k

$\delta_j^l = \sum_k \delta_k^{l+1} * w_{jk}^{l+1}$

所以FullCon层的各个权重的梯度我们可以不费力气求出。值得注意的是，上述推导 $\delta_j^l$ 的时候，同样因为 $tanh$ 变换被单独抽出一层，从而少了 $tanh'(s_j^l)$ 。我们知道网络的各个参数的梯度，均由 $\delta$ 相应可以推导得出，接下来我们将 $\delta$ 传播到上一层，也就是Pooling层，并试图求解其中参数的梯度。

Max Pooling中的backprop算法

max pooling层的backprop算是比较简单了，因为max-pooling的过程并没有参数要学习，它只需将下一层传来的 $\delta$ 传播到上一层就好。我们知道max-pooling的上一层就是卷积层，但是它们的形状却是不相同的，不能一对一地传播。那么该如何传播 $\delta$ 呢？此时我们需要一个upsample的过程，也就是将 $\delta$ 强行变成卷积层的形状。我们知道，maxpooling层的输出是上一层中poolsize区域中最大的那个值组成的，而其他都直接丢弃，那么传播 $\delta$ 的时候，最大那个值直接将 $\delta$ 传回去，其他的直接补0。所以我们在进行pooling的过程时，有必要记录此时取得最大值的坐标，方便upsample的过程。
记录最大值的下标，我们只需在pooling代码中插入以下代码：

def max_pool(self,input,dIdx,hIdx,wIdx):
    w = wIdx * self.stride
    h = hIdx * self.stride
    maxVal = -999999999
    for i in range(self.kernelSize):
       for j in range(self.kernelSize):
          if maxVal < input[w+i,h+j,dIdx]:
             maxVal = input[w+i,h+j,dIdx]
             self.poolIdx2MaxIdx[(wIdx,hIdx,dIdx)] = (w+i,h+j,dIdx)
    return maxVal

self.poolIdx2MaxIdx[(wIdx,hIdx,dIdx)] = (w+i,h+j,dIdx)

的作用就是记录最大值是来源于上一层输入的哪一个坐标，那么在进行backprop的时候，我们只需将 $\delta$ 传会这些坐标，其他位置补0即可，具体代码如下：

def back_prop(self):
        self.preLayer.delta = np.zeros(self.preLayer.output.shape)
        for key in self.poolIdx2MaxIdx.keys():
            d = self.delta[key]
            k = self.poolIdx2MaxIdx[key]
            self.preLayer.delta[k] = d

我们首先初始化上一层的delta并设置初始值为0，然后将该层的delta传回maxpooling时记录的位置。

卷积层的Backprop算法

到了高潮中的高潮了，读者请注意，休息时间到，请自行休息5分钟。
休息完毕，接着我们的学习。在知道如何学习卷积层地参数之前，我们必须先知道要学习怎样的参数，也就是卷积层的参数是怎么确定的。

卷积层的参数确定

首先，卷积网络有什么好处呢？上一节中我们已经介绍了前馈网络，而且它可以在Mnist上得到不错的结果，那么我们发明卷积网络到底有什么好处呢？
我们回顾一下历史，卷积网络其实也并非凭空捏造出来的，和上一节介绍神经网络的时候一样，又是生物学家的研究给来的灵感，一个叫Hubel的生物学家，在研究猫的视觉的时候，发现了一个receptive field这样的概念。也就是生物大脑在处理视觉的时候，是由很多receptive field在进行处理加工的，然后再传播开去。而大致过程就是我们的利用核进行卷积的过程类似，才因此发明了卷积神经网络。
机器学习中，一个最大的敌人就是Overfitting，我们上一节所介绍的网络，对于高清无码的大图片，需要学习的参数太多，很容易就导致overfitting，举个例子，我们来算一笔账：对于一张100x100的图片，接入一个拥有100个神经元的layer，再输出到一个有10个神经元的output，那么，其需要学习的参数有：

(10000 + 1) * 100 + (100 + 1) * 10 = 1001110

$(10000 + 1) *100 + (100+1)*10 = 1001110$
一百多万个参数，这还不是高清无码的图片，这么多参数，使得网络非常容易出现overfitting，至于原因，讲清楚超出了本节的范围，读者可以自行上网查找资料，或者上上Ng的cs229的课程，自然明白。
那么卷积网络需要学习多少参数呢？
首先，我们利用核进行卷积操作，每个核对于输入都不是全连接的，而是局部连接，也就是每个核都只是和输入的一部分连接(因为核通常都是比输入小很多)，我们来算一下账，还是用上面的例子，我们的选一个核，大小为5x5，步长为1，经过卷积后，输入层和卷积层之间需要学习的参数为：

5 * 5 * [(100 - 5 + 1) * (100 - 5 + 1) + 1] = 230425

$5*5*[(100-5+1)*(100-5+1)+1]=230425$
要学习的参数还是太多，但是计算机学者总会有办法的，他们通过提出一个假设，然后提出weight-sharing这种办法。也就是对于locally connect的核，限制他们的边权重必须一样，以下是这种假设的英文原文：

If detecting a horizontal edge is important at some location in the image, it should intuitively be useful at some other location as well due to the translationally-invariant structure of images。

且看下图，来自Hinton老爷子在Coursera课程上的截图：

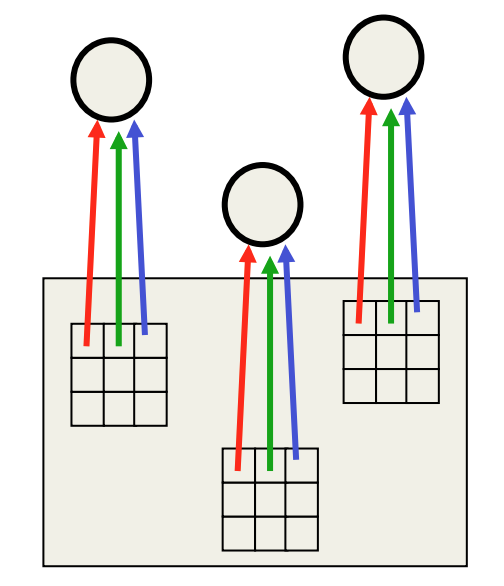

weight sharing example

图中，输入是一张图片，而卷积核有3个，每个卷积核通过局部连接9个输入，此时需要学习的参数有Nx9个(N是卷积特征的个数)，但是通过weight-sharing这个条件，图中红色边的权重都必须是一样的，蓝色边也是如此，所以需要学习的参数就变为只是卷积核的大小，也就是9个而已。

有了这个假设，输入层到卷积层之间需要学习的参数变为：
5x5+1 = 26 (1代表bias项，上一节已经讲过)
此时我们再加多几个核，就是用10个核去卷积图片，输入和卷积之间需要学习的参数为：

(5 * 5 + 1) * 10 = 260

$(5*5+1)*10 = 260$
经过卷积后，得到的卷积特征有96x96x10。此时我们再进行一个2x2，步长为2的maxpooling操作，特征就变为：48x48x10，再经过16个5x5的卷积核步伐为1的卷积层，此时需要学习的参数为：

(5 * 5 * 10 + 1) * 16 = 4016

$(5*5*10 + 1)*16 = 4016$
此时输出特征为：44x44x16,再经过pooling，输出特征变为：22x22x16
此时再连接到有100个神经元的隐藏层，需要学习的参数为：

(22 * 22 * 16 + 1) * 100 ＝ 774500

$(22*22*16+1)*100 ＝ 774500$
加上输出层和隐藏层之间的参数：

(100 ＋ 1) * 10 ＝ 1010

$(100＋1)*10＝1010$
所以，总体的学习参数为：

774500 + 1010 + 4016 + 260 = 779786 ≪ 1001110

$774500 + 1010 + 4016 + 260 = 779786 \ll 1001110$
这就是卷积网络自身自带的regularization的作用。

学习卷积层参数

对于卷积层中的任意一个权重

w l i, j, k, n i \in [0, w i d t h) j \in [0, h e i g h t) k \in [0, d e p t h) n \in [0, k e r n e l n u m)

$w_{i,j,k,n}^l\\i\in[0,width)\\ j\in[0,height)\\ k\in[0,depth)\\ n\in[0,kernelnum)$
注意

(width,height,depth,kernelnum) ( w i d t h , h e i g h t , d e p t h , k e r n e l n u m ) $(width,height,depth,kernelnum)$ 正是我们卷积权重的shape。

我们应该如何求得 $\nabla w_{i,j,k,n}^l$ ？
回忆一下，对于常规的多层前馈网络，我们是根据以下式子求出权重梯度的：

\nabla w l i j = δ l j * x (l - 1) i

$\nabla w_{ij}^l = \delta_j^l * x_i^{(l-1)}$

我们知道，梯度应该等于 $\delta$ 乘上它当前层与 $\delta$ 对应的输入,读者请拿起笔，画画对于二维的卷积网络，对于核里面一个权重，当前层中输入有多少个地方和该权重相乘过，如果你照做了，下面结论就不会难得出：

\nabla w l i, j, k, n = \sum a \sum b δ l a, b, k, n * i n p u t [i + a * s t r i d e, j + b * s t r i d e, k]

$\nabla w_{i,j,k,n}^l = \sum_a\sum_b\delta_{a,b,k,n}^{l}*input[i+a*stride,j+b*stride,k]$

代码实现上述：

 def compute_single_w_grad(self,wIdx,hIdx,dIdx,num):
     (w,h,_) = self.delta.shape
      data = self.get_padding_input()
      d_w = 0.0
      for i in range(w):
         for j in range(h):
            d_w += self.delta[i,j,num]* *data[wIdx+i*self.stride,hIdx+j*self.stride,dIdx]
      return d_w

好了，解决了如何求取卷积层权重的梯度，接下来我们要推导如何将卷积层的 $\delta$ 传播给上一层。
首先我们还是回忆一下，普通前馈网络中， $\delta$ 是如何求得的，看回上一篇，我们可以知道(因为我们单独将tanh抽出一层，所以相比上一节的介绍，会少了一个 $tanh'(s_j^l)$ )：

δ l j = \sum k w l + 1 j k * δ l + 1 k

$\delta_j^l = \sum_k w_{jk}^{l+1}*\delta_k^{l+1}$

也就是，求取 $\delta_j$ 可以分为两部分，一部分是求取下一层 $\delta_k^{l+1}$ 和所在那一层的权重 $w_{jk}^{l+1}$ 的点积。那么在卷积网络中，对于一个 $\delta_{i,j,k}^l$ ，假设第 $l+1$ 层中，核的个数为 $K$ ， $l+1$ 层中权重的宽为 $W$ ,高为 $H$ ,而卷积步长为 $s$ ，那么我们可以以如下式子求出：

δ_{i, j, k}^{l} = \sum_{d}^{K} \sum_{a}^{W} \sum_{b}^{H} w_{a, b, k, d}^{l + 1} * δ^{l + 1} [(i - a) / s, (j - b) / s, d]

$\delta_{i,j,k}^l = \sum_{d}^K\sum_a^W\sum_b^H w^{l+1}_{a,b,k,d} * \delta^{l+1}[(i-a)/s,(j-b)/s,d]$

其中限制条件有(假设 $\delta^{l+1}$ 的宽为 $Wb$ ,高为 $Hb$ )：

$i - a > 0$

$(i-a)/s < Wb$

$j - b > 0$

$(j - b) / s < Hb$

$(i - a )/ s$ 为整数

$(j - b )/ s$ 为整数

利用代码实现上述，且看：

 def propagate_delta(self):
     delta = np.empty(self.preLayer.output.shape)
     (w,h,d) = self.preLayer.output.shape
     for k in range(d):
        for i in range(w):
           for j in range(h):
              delta[i,j,k] = self.compute_delta(i,j,k)
     return delta

 def compute_delta(self,wIdx,hIdx,dIdx):
     weighted_delta = 0.0
     for kernelIdx in range(self.depth):
         weight = self.weights[:,:,:,kernelIdx]
         weighted_delta += self.compute_weighted_delta(weight,wIdx,hIdx,dIdx,kernelIdx)
     return weighted_delta

 def compute_weighted_delta(self,w,wIdx,hIdx,dIdx,kernelIdx):
     val = 0.0
     (width,height,_) = w.shape
     (wBound,hBound,_) = self.delta.shape
     for i in range(width):
         if wIdx - i < 0:break
         if self.qualified(wIdx,i,wBound):
            for j in range(height):
                if hIdx - j < 0 :break
                if self.qualified(hIdx,j,hBound):
                   val += w[i,j,dIdx] * self.delta[(wIdx-i)/self.stride,(hIdx-j)/self.stride,kernelIdx]
     return val

这是本篇中最为triky的部分，需要读者静下心，用纸画出卷积层与上一层的关系，然后再慢慢推出，也花了我不少时间，期间还推错了几次，幸好后来用gradient check慢慢发现错误，并推导正确的。

卷积网络的代码设计

很不错，至此我们已经推出了卷积网络的训练过程和应用过程，虽然代码没有经过优化，但是是最原生也是最直接的推导，并没有加入太多的tricks，个人认为比较容易理解，最后，我们来讲讲卷积网络的代码实现过程，首先，在讲解原理的时候，我们对于网络结构给出了一种分层结构，分别分为卷积层，pooling层，全连接层，还有激活层。那么代码实现时，很显然可以利用面向对象机制，将所有层抽象一个基础层Layer，对于Layer的接口，应该有如下实现：

    def __init__(self,preLayer,width,height,depth):
        self.__preLayer = preLayer
        self.__width = width
        self.__height = height
        self.__depth = depth

    def forward_prop(self):
        pass

    def back_prop(self):
        pass

    def update_weights(self,eta):
        pass

除了必须有前向和后向两个方法，我还而外抽出了更新权重的方法，在构造的时候，必须传入该层上一层的引用，以便于backprop的操作。将激活层单独抽出，是方便于更换激活函数，使得更换的时候只需修改配置，而不用修改代码，网络最终再根据配置搭建构造任意网络模型，其用法是

     config = [
            {
                "type":LayerType.INPUT_TYPE,
                "width":28,
                "height":28,
                "depth":1
            },
            {
                "type":LayerType.CONV_TYPE,
                "kernelNum":4,
                "kernelSize":5,
                "stride":1,
                "padding":0
            },
            {
                "type":LayerType.TANH_TYPE
            },
            {
                 "type":LayerType.MAX_POOL_TYPE,
                 "kernelSize":2,
                 "stride":2
            },
            {
                "type":LayerType.CONV_TYPE,
                "kernelNum":16,
                "kernelSize":3,
                "stride":1,
                "padding":0
            },
            {
                 "type":LayerType.MAX_POOL_TYPE,
                 "kernelSize":2,
                 "stride":2
            },
            {
                "type":LayerType.FULL_CONNECT_TYPE,
                "numNeurons":20
            },
            {
                "type":LayerType.TANH_TYPE
            },

            {
                "type":LayerType.FULL_CONNECT_TYPE,
                "numNeurons":10
            },
            {
                "type":LayerType.TANH_TYPE
            }
        ]

这样的可插拔方式使得变换网络非常自由，可以轻松更替激活层，调整参数。当然网络的卷积实现和backprop实现都是极其Naive的，导致训练起来非常慢，基本上只能作为toy实现，当然本文的目的只是为了带领初学者认识卷积网络，所以这样的toy实现也足够了。对于那些不满足的读者，请参考论文《High Performance Convolutional Neural Networks for Document Processing》。里面有介绍如何将卷积过程化为矩阵相乘，进而可以利用BLAS或者GPU进行高效实现。

当然实现一个toy卷积网络也并非轻松，你要实现好一个准确的gradient check程序，对于每一层的实现，先用人为数据进行测试，再进行gradient check，对于tanh变换，analytic gradient的数值和 numerical gradient的数值的相对误差最好在1-e6左右，当你将所有层都通过gradient check之后，再在一份小的数据上进行训练，人为使网络overfitting，如果会overfitting，恭喜你，你的网络实现大概是没什么问题了。每一个训练pass，都可以打印相应的cost，进而进行分析。

我利用实现好的卷积网络，取Mninst的训练数据1000份进行训练，取测试数据2000份进行测试，训练次数相同，结果都表明，普通前馈网络很容易就overfitting，而卷积网络则不会，并且测试结果都是卷积网络略胜一筹，当然卷积网络的训练时间是普通网络训练时间的上百倍。

当实现完卷积网络后，我还是挺高兴的，从头到尾，翻阅资料，理解原理并实现，排除bug，过程艰辛，比如当网络gradient check有误差时，我都很难确定是gradient check的程序出了问题还是网络实现出了问题，怪只怪工程实现能力还比较弱，总之，理解实现卷积网络，又为我揭开计算机科学的一个面纱，值得庆祝。

完整代码请戳：https://gitee.com/Carl-Xie/NN-Toys/blob/master/ConvNetwork.py

参考引用

cs231n:http://cs231n.github.io/
ufldl:http://ufldl.stanford.edu/
网络书籍:http://neuralnetworksanddeeplearning.com/
论文：http://cogprints.org/5869/1/cnn_tutorial.pdf
外国blog：
http://deeplearning.net/tutorial/lenet.html
http://andrew.gibiansky.com/blog/machine-learning/convolutional-neural-networks/

Carl-Xie

关注

19
点赞
踩
60

收藏

觉得还不错? 一键收藏
16
评论
从多层感知器到卷积网络（二）

上一篇中，我们讲解了什么是MLP以及如何训练得到一个MLP，读者大概对神经网络有一定的印象了。我们总说，好戏在后头，接下来这一大块头，我们将重点介绍卷积网络。何谓卷积单凭卷积这一个称号大概可以吓死一半的普通老百姓了。一开始接触卷积网络的时候，我就差点成了那一半的老百姓，幸好我命大，最终挺过来了。卷积，只依稀记得当年大学概率论稍有提过这样的名词，那时不愿深究，现在胆子大了，没事，维基搞起...
复制链接

扫一扫
