【过零检测】市电过零检测电路参考设计

已于 2022-07-29 16:16:30 修改
阅读量1.3k 收藏 4
点赞数
分类专栏： 硬件设计 文章标签： 硬件工程 驱动开发
于 2022-07-13 11:05:37 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/diudiulala/article/details/125759303
版权

市电过零检测 电容充电 光耦 电路设计 电子工程
关键词由CSDN通过智能技术生成

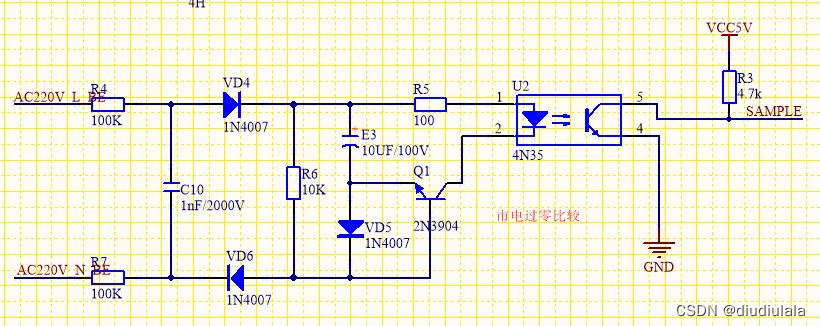

在这里插入图片描述市电过零检测电路

通过正半周期电容E3充电后，负半周放电导通光耦拉低采样脚，实现过零检测，电路实测可用
公众号电子工程学习圈，为大家带来电子工程类的知识讲解，助力大家的电子工程梦~
在这里插入图片描述
