一、简介

本文介绍STM32系列如何使用timer3的第3通道（PB0）产生38K频率的PWM。


二、实验平台

库版本：STM32F10x_StdPeriph_Lib_V3.5.0

编译软件：MDK4.53

硬件平台：STM32开发板（主芯片stm32f103c8t6）

仿真器：JLINK


三、版权声明

博主：甜甜的大香瓜

声明：喝水不忘挖井人，转载请注明出处。

原文地址：http://blog.csdn.NET/feilusia

联系方式：897503845@qq.com

香瓜BLE之CC2541群：127442605

香瓜BLE之CC2640群：557278427

香瓜BLE之Android群：541462902

香瓜单片机之STM8/STM32群：164311667
甜甜的大香瓜的小店（淘宝店）：https://shop217632629.taobao.com/?spm=2013.1.1000126.d21.hd2o8i

四、 实验前提
1、在进行本文步骤前，请先 阅读 以下博文：
暂 无

2、在进行本文步骤前，请先 实现以下博文：
暂无


五、基础知识

暂无

六、实验步骤

1、编写并添加PWM驱动

1）编写驱动GUA_Timer3_PWM.c（存放在“……\HARDWARE”）

//******************************************************************************
//name:             GUA_Timer3_PWM.c
//introduce:        定时器3的PWM驱动
//author:           甜甜的大香瓜
//email:            897503845@qq.com
//QQ group          香瓜单片机之STM8/STM32(164311667)
//changetime:       2017.01.14
//******************************************************************************
#include "stm32f10x.h"
#include "GUA_Timer3_PWM.h"

/*********************宏定义************************/
//引脚宏
#define GUA_TIMER3_PWM_PORT             GPIOB
#define GUA_TIMER3_PWM_PIN              GPIO_Pin_0
#define GUA_TIMER3_PWM_MODE             GPIO_Mode_AF_PP
#define GUA_TIMER3_PWM_GPIO_CLOCK				RCC_APB2Periph_GPIOB | RCC_APB2Periph_AFIO
#define GUA_TIMER3_PWM_PERIPH_CLOCK			RCC_APB1Periph_TIM3

//计数值
#define GUA_TIMER3_PWM_PERIOD						(72 - 1)

/*********************内部函数声明************************/
static void GUA_Timer3_PWM_IO_Init(void);
static void GUA_Timer3_PWM_Config_Init(GUA_U16 nGUA_Timer3_PWM_Prescaler);

//******************************************************************************
//name:             GUA_Timer3_PWM_IO_Init
//introduce:        定时器3的PWM的IO初始化
//parameter:        none
//return:           none
//author:           甜甜的大香瓜
//email:            897503845@qq.com
//QQ group          香瓜单片机之STM8/STM32(164311667)
//changetime:       2017.01.14
//******************************************************************************
static void GUA_Timer3_PWM_IO_Init(void)
{
	//IO结构体
	GPIO_InitTypeDef GPIO_InitStructure;

	//时钟配置
	RCC_APB2PeriphClockCmd(GUA_TIMER3_PWM_GPIO_CLOCK, ENABLE);

	//IO初始化
	GPIO_InitStructure.GPIO_Pin = GUA_TIMER3_PWM_PIN;
	GPIO_InitStructure.GPIO_Mode = GUA_TIMER3_PWM_MODE;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GUA_TIMER3_PWM_PORT, &GPIO_InitStructure);
}

//******************************************************************************
//name:             GUA_Timer3_PWM_Config_Init
//introduce:        定时器3的PWM的配置初始化
//parameter:        nGUA_Timer3_PWM_Prescaler:预分频数值,如100则表示1000000/100=10000Hz
//return:           none
//author:           甜甜的大香瓜
//email:            897503845@qq.com
//QQ group          香瓜单片机之STM8/STM32(164311667)
//changetime:       2017.01.14
//******************************************************************************
static void GUA_Timer3_PWM_Config_Init(GUA_U16 nGUA_Timer3_PWM_Prescaler)
{
	TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
	TIM_OCInitTypeDef  TIM_OCInitStructure;

	//时钟配置
	RCC_APB1PeriphClockCmd(GUA_TIMER3_PWM_PERIPH_CLOCK, ENABLE);

	//定时器配置
	TIM_TimeBaseStructure.TIM_Period = GUA_TIMER3_PWM_PERIOD;								//设置计数值
	TIM_TimeBaseStructure.TIM_Prescaler = nGUA_Timer3_PWM_Prescaler - 1;		//设置预分频
	TIM_TimeBaseStructure.TIM_ClockDivision = 0;														//设置时钟分频系数：不分频
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;							//向上计数溢出模式
	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);

	//PWM配置
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;												//配置为PWM模式1(小于计数值时为有效电平)
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;						//比较输出使能
	TIM_OCInitStructure.TIM_Pulse = 0;																			//设置待装入捕获比较寄存器的脉冲值
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;								//有效电平为低电平
	TIM_OC3Init(TIM3, &TIM_OCInitStructure);																//使能通道3

	//默认关闭PWM
	GUA_Timer3_PWM_Status(GUA_TIMER3_PWM_STATUS_OFF);

	//使能
	TIM_OC3PreloadConfig(TIM3, TIM_OCPreload_Enable);												//CH3预装载使能
	TIM_ARRPreloadConfig(TIM3, ENABLE);																			//使能TIM3重载寄存器ARR
	TIM_Cmd(TIM3, ENABLE);																									//使能定时器3
}

//******************************************************************************
//name:             GUA_Timer3_PWM_Status
//introduce:        定时器3的PWM开关
//parameter:        nGUA_Timer3_PWM_Status: GUA_TIMER3_PWM_STATUS_ON or GUA_TIMER3_PWM_STATUS_OFF
//return:           none
//author:           甜甜的大香瓜
//email:            897503845@qq.com
//QQ group          香瓜单片机之STM8/STM32(164311667)
//changetime:       2017.01.14
//******************************************************************************
void GUA_Timer3_PWM_Status(GUA_U8 nGUA_Timer3_PWM_Status)
{
  //打开PWM
  if(nGUA_Timer3_PWM_Status == GUA_TIMER3_PWM_STATUS_ON)
  {
		TIM_SetCounter(TIM3, 0);
		TIM_CCxCmd(TIM3, TIM_Channel_3, TIM_CCx_Enable);
  }
  //关闭PWM
  else
  {
		TIM_CCxCmd(TIM3, TIM_Channel_3, TIM_CCx_Disable);
  }
}

//******************************************************************************
//name:             GUA_Timer3_PWM_SetDutyCycle
//introduce:        定时器3的PWM设置占空比
//parameter:        nGUA_Timer3_PWM_DutyCycle: 0~100为0%~100%
//return:           none
//author:           甜甜的大香瓜
//email:            897503845@qq.com
//QQ group          香瓜单片机之STM8/STM32(164311667)
//changetime:       2017.01.14
//******************************************************************************
void GUA_Timer3_PWM_SetDutyCycle(GUA_U8 nGUA_Timer3_PWM_DutyCycle)
{
  TIM_SetCompare3(TIM3, GUA_TIMER3_PWM_PERIOD*nGUA_Timer3_PWM_DutyCycle/100);
}

//******************************************************************************
//name:             GUA_Timer3_PWM_Init
//introduce:        定时器3的PWM初始化
//parameter:        nGUA_Timer3_PWM_Prescaler:预分频数值,如100则表示1000000/100=10000Hz
//return:           none
//author:           甜甜的大香瓜
//email:            897503845@qq.com
//QQ group          香瓜单片机之STM8/STM32(164311667)
//changetime:       2017.01.14
//******************************************************************************
void GUA_Timer3_PWM_Init(GUA_U16 nGUA_Timer3_PWM_Prescaler)
{
	//初始化IO
	GUA_Timer3_PWM_IO_Init();

	//初始化定时器配置
	GUA_Timer3_PWM_Config_Init(nGUA_Timer3_PWM_Prescaler);
}
初始化后PWM默认是关闭的。

2）编写驱动头文件GUA_Timer3_PWM.h（存放在“……\HARDWARE”）
//******************************************************************************
//name:             GUA_Timer3_PWM.h
//introduce:        定时器3的PWM驱动的头文件
//author:           甜甜的大香瓜
//email:            897503845@qq.com
//QQ group          香瓜单片机之STM8/STM32(164311667)
//changetime:       2017.01.14
//******************************************************************************
#ifndef _GUA_TIMER3_PWM_H_
#define _GUA_TIMER3_PWM_H_

/*********************宏定义************************/
//类型宏
#ifndef GUA_U8
typedef unsigned char GUA_U8;
#endif

#ifndef GUA_8
typedef signed char GUA_8;
#endif

#ifndef GUA_U16
typedef unsigned short GUA_U16;
#endif

#ifndef GUA_16
typedef signed short GUA_16;
#endif

#ifndef GUA_U32
typedef unsigned long GUA_U32;
#endif

#ifndef GUA_32
typedef signed long GUA_32;
#endif

#ifndef GUA_U64
typedef unsigned long long GUA_U64;
#endif

#ifndef GUA_64
typedef signed long long GUA_64;
#endif

//PWM的开关宏
#define GUA_TIMER3_PWM_STATUS_ON                0       //PWM打开
#define GUA_TIMER3_PWM_STATUS_OFF               1       //PWM关闭

/*********************外部函数声明************************/
void GUA_Timer3_PWM_Status(GUA_U8 nGUA_Timer3_PWM_Status);
void GUA_Timer3_PWM_SetDutyCycle(GUA_U8 nGUA_Timer3_PWM_DutyCycle);
void GUA_Timer3_PWM_Init(GUA_U16 nGUA_Timer3_PWM_Prescaler);

#endif

3） 工程中添加GUA_Timer3_PWM.c


4）在MDK设置中添加驱动源文件路径


2、添加库的驱动

1）添加库的驱动文件
2）添加库的驱动头文件（stm32f10x_conf.h 中）

#include "stm32f10x_tim.h"

3、在应用层中调用

1）添加驱动头文件（main.c中）

#include "GUA_Timer3_PWM.h"

2） 添加测试代码（main.c的main函数中）
	GUA_Timer3_PWM_Init(26);													//设置PWM频率为1000000/26=38000Hz=38KHz
	GUA_Timer3_PWM_SetDutyCycle(50);									//设置PWM占空比为50%
	GUA_Timer3_PWM_Status(GUA_TIMER3_PWM_STATUS_ON);	//使能PWM

	GUA_Timer3_PWM_SetDutyCycle(30);									//设置PWM占空比为30%
	GUA_Timer3_PWM_SetDutyCycle(60);									//设置PWM占空比为60%
	GUA_Timer3_PWM_SetDutyCycle(0);										//设置PWM占空比为0%
	GUA_Timer3_PWM_SetDutyCycle(100);									//设置PWM占空比为100%

	GUA_Timer3_PWM_Status(GUA_TIMER3_PWM_STATUS_OFF);	//停止PWM
	GUA_Timer3_PWM_SetDutyCycle(50);									//设置PWM占空比为50%
	GUA_Timer3_PWM_Status(GUA_TIMER3_PWM_STATUS_ON);	//使能PWM

七、注意事项
1、在初始化PWM的配置之后，需要调用使能PWM的函数才会有PWM的波形。
2、PWM会有死区。

八、实验结果
设置仿真断点在测试代码，仿真并全速运行至断点，单步执行测试代码后的PB0波形如下图：
1、使能PWM

初始化时设置了26us的周期，启动PWM前设置了50%的占空比。因此使能PWM之后直接输出了波形。
低电平13us、高电平13us、一个周期26us，因此占空比为13/26=50%。

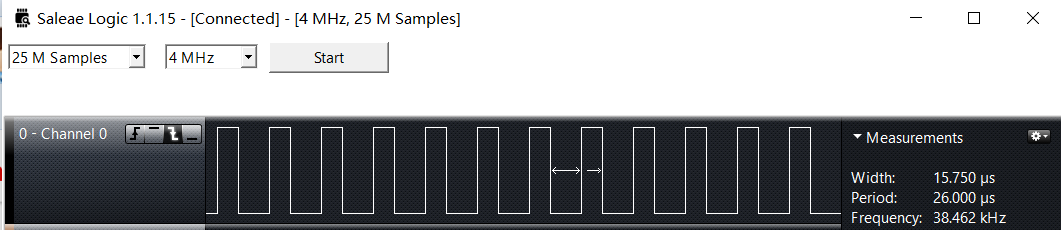

2、设置30%占空比

低电平7.75us、高电平18.25us、一个周期26us，因此占空比为7.75/26=29.8%。

3、设置60%占空比

低电平15.75us、高电平10.25us、一个周期26us，因此占空比为15.75/26=60.6%。

4、设置0%占空比

0%时一直为高电平。

5、设置100%占空比


100%时可见低电平有许多0.25us的毛刺脉冲，这是PWM的死区。
0~100%的占空比中一定会有一个死区，解决死区脉冲的方法：在死区时配置为IO置位为相应的电平。
PS：香瓜在本PWM驱动中没有解决此问题，因为项目中只使用到50%的占空比。

6、关闭PWM

关闭PWM后，在代码中有设置为IO拉高，因此抓到的波形为高电平。

7、设置50%占空比+使能PWM

再次使能PWM之前，先配置了50%的占空比。
低电平13us、高电平13us、一个周期26us，因此占空比为13/26=50%。

因此，实验成功。
