Pixhawk---超声波模块添加说明（I2C方式）

最新推荐文章于 2025-10-13 01:04:49 发布
原创 最新推荐文章于 2025-10-13 01:04:49 发布 · 1.6w 阅读 · 32 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#Pixhawk #sonar #i2c #px4

本文介绍了如何在Pixhawk飞行控制器上通过I2C方式添加超声波模块，以解决串口限制问题。Pixhawk固件已内置MB12xx超声波传感器驱动，详细连接说明和参考资料链接提供。

1 说明

  在Pixhawk的固件中，已经实现了串口和i2c的底层驱动，并不需要自己去写驱动。通过串口的方式添加超声波的缺点是串口不够，不能添加多个超声波模块，此时需要用到i2c的方式去添加了。在Pixhawk固件中，i2c的方式去添加超声波模块传感器已经实现了一个mb12xx超声波产品的驱动，可以直接使用，模块位置为：../src/drivers/mb12xx。当然还可以通过PWM的方式去添加超声波模块（模块支持此功能）；

2 模块连接说明

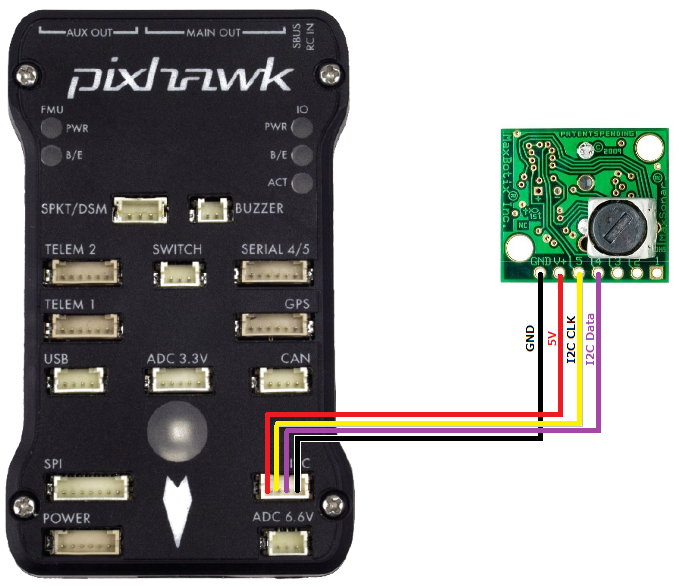

超声波mb12xx

sonar
sonar-pixhawk

激光雷达(支持通过PWM方式)

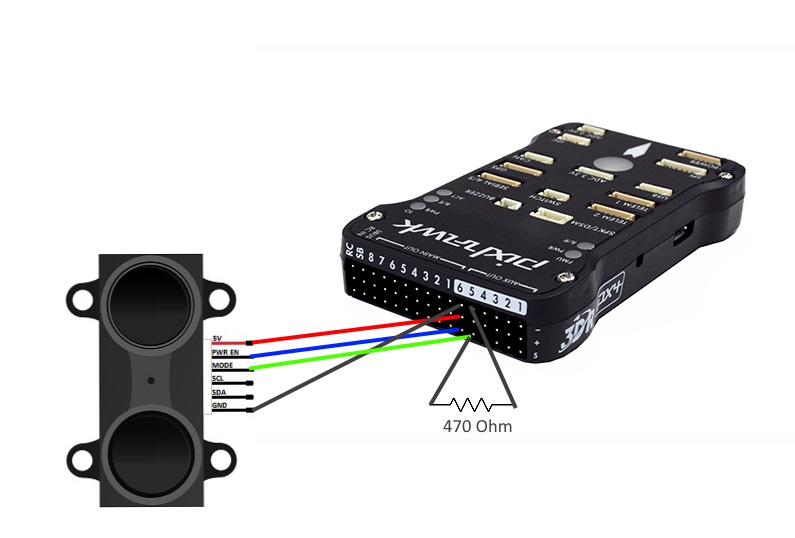

PWM方式

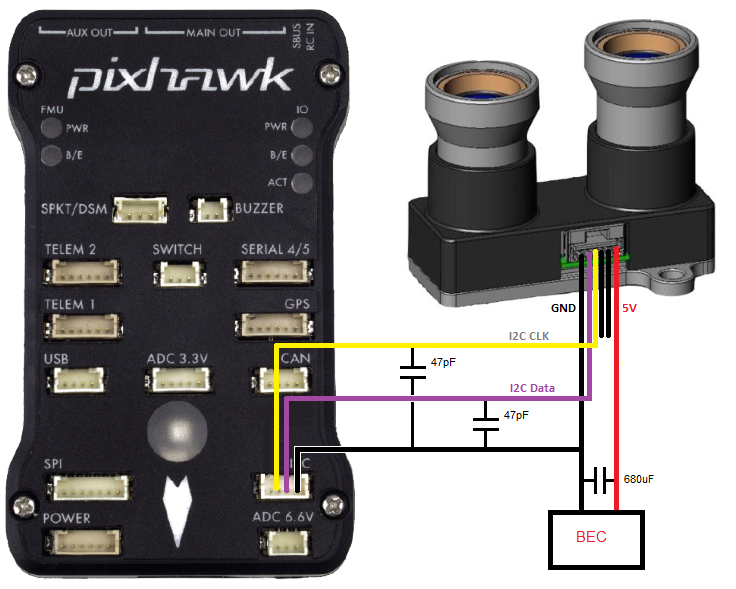

I2C方式

3 相关资料

http://copter.ardupilot.com/wiki/common-optional-hardware/common-rangefinder-landingpag
