*本篇文章已授权微信公众号 guolin_blog （郭霖）独家发布

原创文章，转载请注明 ( 来自：http://blog.csdn.net/leejizhou/article/details/52013343 李济洲的博客 )
滑动导航菜单一直都是移动App中比较流行的UI设计，随着Material Design的盛行Android也越来越多采用这种设计，当然这种滑动菜单样式也是各种各样五花八门，这篇文章就来总结下如何利用Android Api去快速构建各种类型的滑动导航菜单效果。

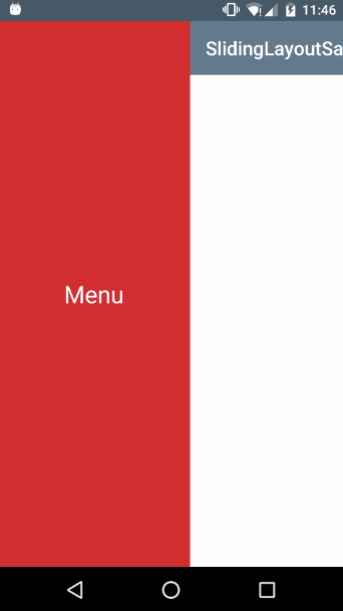

1.先看第一种样式，这也是QQ客户端V6版本的滑动菜单样式

这里写图片描述

快速实现这个UI效果需要利用V4包的SlidingPaneLayout控件，这是一个帮助开发者实现水平的多层滑动的Layout，继承自ViewGroup。

下面看下具体的实现代码

layout

<?xml version="1.0" encoding="utf-8"?>
<android.support.v4.widget.SlidingPaneLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/SlidingPane"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#D32F2F"
    >
    <LinearLayout
        android:id="@+id/ll_menu"
        android:layout_width="200dp"
        android:layout_height="match_parent"
        android:background="#D32F2F"
        android:gravity="center"
        >
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="Menu"
            android:textSize="25sp"
            android:textColor="#ffffff"
            />
    </LinearLayout>

    <LinearLayout
        android:id="@+id/ll_main"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:background="#ffffff"
        android:orientation="vertical" >

        <android.support.v7.widget.Toolbar
            android:id="@+id/toolbar"
            android:layout_width="match_parent"
            android:layout_height="?attr/actionBarSize"
            android:background="@color/colorPrimary"
            app:popupTheme="@style/ThemeOverlay.AppCompat.Light"
            app:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar"/>

    </LinearLayout>

</android.support.v4.widget.SlidingPaneLayout>

代码还是很简单的，最外层是SlidingPaneLayout这个容器控件，里面放了两个子布局，第一个用来放置导航菜单布局，第二个放置主视图布局。

Java代码
SlidingPaneLayout 一些主要方法
- setParallaxDistance(int parallaxBy) 设置滑动视差
- setCoveredFadeColor(int color) 导航菜单视图的滑动颜色渐变
- setSliderFadeColor(int color) 主视图的滑动颜色渐变
- setPanelSlideListener(SlidingPaneLayout.PanelSlideListener listener) 滑动监听
- openPane() 打开导航菜单
- closePane() 关闭导航菜单
- https://developer.android.com/reference/android/support/v4/widget/SlidingPaneLayout.html

/**
 * Created by www.lijizhou.com on 2016/7/23.
 * SlidingPaneLayout Sample
 */
public class SlidingPaneLayoutActivity extends AppCompatActivity {


    private SlidingPaneLayout mSlidingPane;
    private LinearLayout ll_menu,ll_main;

    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_slidingpane);
        mSlidingPane= (SlidingPaneLayout) findViewById(R.id.SlidingPane);
        ll_menu=(LinearLayout)findViewById(R.id.ll_menu);
        ll_main=(LinearLayout)findViewById(R.id.ll_main);
        setSupportActionBar((Toolbar) findViewById(R.id.toolbar));

        //设置滑动视差 可选
        mSlidingPane.setParallaxDistance(200);
        //菜单滑动的颜色渐变设置 可选
        //mSlidingPane.setCoveredFadeColor(getResources().getColor(R.color.colorAccent));
        //主视图滑动的颜色渐变设置 可选
        mSlidingPane.setSliderFadeColor(0);
        //滑动监听 可选
        mSlidingPane.setPanelSlideListener(new SlidingPaneLayout.PanelSlideListener() {
            @Override
            public void onPanelSlide(View panel, float slideOffset) {
                Log.i("mylog","slide --- "+slideOffset);

                // slideOffset这个参数 是跟随滑动0-1变化的 通过这个数值变化我们可以做出一些不一样的滑动效果
//                ll_menu.setScaleY(slideOffset / 2 + 0.5F);
//                ll_menu.setScaleX(slideOffset/ 2 +  0.5F);
//                ll_main.setScaleY(1 - slideOffset / 5);

            }
            @Override
            public void onPanelOpened(View panel) {
                Log.i("mylog","slide --- open");
            }

            @Override
            public void onPanelClosed(View panel) {
                Log.i("mylog","slide --- close");
            }
        });


    }


}

OK，这样就实现了滑动导航的效果，注意在滑动监听中的这个方法里面，跟据slideOffset参数0~1的变化可以去改变视图大小就会做出更多种类的效果，这里我们设置滑动过程中改变主视图的大小，代码如下

public void onPanelSlide(View panel, float slideOffset) {
                Log.i("mylog","slide --- "+slideOffset);

                // slideOffset这个参数 是跟随滑动0-1变化的 通过这个数值变化我们可以做出一些不一样的滑动效果
                ll_menu.setScaleY(slideOffset / 2 + 0.5F);
                ll_menu.setScaleX(slideOffset/ 2 +  0.5F);
                ll_main.setScaleY(1 - slideOffset / 5);

            }

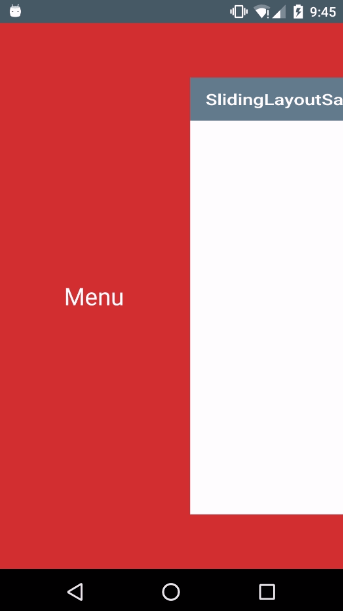

运行效果

这里写图片描述

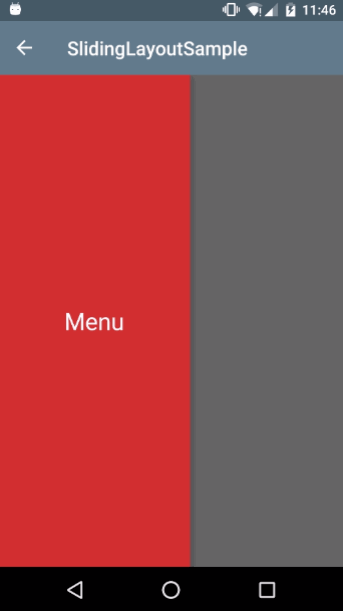

2.下面介绍第二种滑动导航菜单的效果，主视图不动，然后在边缘划出菜单。

这里写图片描述

快速实现这个效果需要利用V4包的DrawerLayout 这个布局容器，可见V4包下面有多少好东西，另外其实SlidingPaneLayout和这个DrawerLayout都是利用V4的ViewDragHelper去实现的，这是一个帮助类，这里就不多做介绍了，对它感兴趣的可以深入了解下。

看下代码实现

Layout

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    >
    <android.support.v7.widget.Toolbar
        android:id="@+id/toolbar"
        android:layout_width="match_parent"
        android:layout_height="?attr/actionBarSize"
        android:background="@color/colorPrimary"
        app:popupTheme="@style/ThemeOverlay.AppCompat.Light"
        app:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar"/>

    <android.support.v4.widget.DrawerLayout
        android:id="@+id/dl_left"
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <LinearLayout
            android:background="#ffffff"
            android:layout_width="match_parent"
            android:layout_height="match_parent">

        </LinearLayout>

        <!--drawer layout -->
        <LinearLayout
            android:layout_width="200dp"
            android:layout_height="match_parent"
            android:background="#D32F2F"
            android:layout_gravity="start">

            <TextView
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:text="Menu"
                android:textSize="25sp"
                android:gravity="center"
                android:textColor="#ffffff"
                />
        </LinearLayout>
    </android.support.v4.widget.DrawerLayout>
</LinearLayout>

需要注意的是主视图的布局代码要放在侧滑菜单布局的前面，侧滑菜单布局的代码中android:layout_gravity=”start” 从左侧滑动，反之end右侧滑动。

Java代码
DrawerLayout 的一些主要方法
addDrawerListener(DrawerLayout.DrawerListener listener) 添加滑动监听
openDrawer(int gravity) 开启导航菜单参数：GravityCompat.START GravityCompat.END 要跟XML设置相同
closeDrawer(int gravity) 关闭导航菜单
isDrawerOpen(int drawerGravity) 菜单是否开启
https://developer.android.com/reference/android/support/v4/widget/DrawerLayout.html

/**
 * Created by www.lijizhou.com on 2016/7/23.
 * DrawerLayout Sample
 */
public class DrawerLayoutActivity extends AppCompatActivity {

    private DrawerLayout drawerLayout;
    private Toolbar toolbar;
    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_drawerlayout);
        setSupportActionBar(toolbar=(Toolbar) findViewById(R.id.toolbar));
        drawerLayout=(DrawerLayout)findViewById(R.id.dl_left);
        //ActionBarDrawerToggle是DrawerLayout.DrawerListener的实现，可以方便的将drawlayout和actionbar结合起来
        ActionBarDrawerToggle actionBarDrawerToggle=new ActionBarDrawerToggle(this,drawerLayout,toolbar,R.string.open,R.string.close){
            @Override
            public void onDrawerOpened(View drawerView) {
                super.onDrawerOpened(drawerView);

            }

            @Override
            public void onDrawerClosed(View drawerView) {
                super.onDrawerClosed(drawerView);

            }
        };

        actionBarDrawerToggle.syncState();

        drawerLayout.addDrawerListener(actionBarDrawerToggle);
    }
}

DrawerLayout跟ActionBarDrawerToggle配合快速就可以快速构建出具有动画交互的滑动导航菜单效果，是不是很简单。

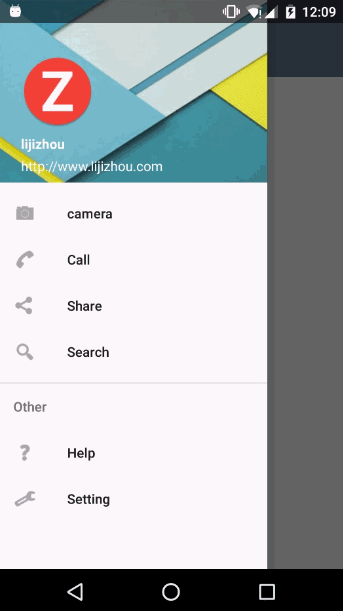

由于篇幅有限先介绍这两个滑动效果，下一篇（二）http://blog.csdn.net/leejizhou/article/details/52046748 将介绍具有material design官方设计标准的滑动菜单设计，先看下运行图，下篇见，也欢迎朋友在下方留言和点击坐上角的关注，感谢。

这里写图片描述

源代码下载地址：https://github.com/lijizhou/SlidingLayoutSample
