Arduino Uno 红外遥控 接收 和 发射信号 实验 （下）



在上一篇，制作了一块可以接收红外信号的板子，并且向板子发送了开关按键的信号

如下：

FF02FD



还记得吧，这次就要做一块可以发射红外信号的板子，去控制我那LED灯条的开&关



先看看红外发射管（红外发射模块）

有点像LED灯是吧





实现效果

每两秒发送开关信号，七彩LED灯条每两秒或开或关



实际上的确是可以控制七彩LED灯带的，只不过没做成视频发上来



BOM表

Arduino Uno                                                    *1

红外发射模块(or 红外发射管 )                      *1

电阻  100Ω(若果是模块的则不用电阻)        *1

跳线若干

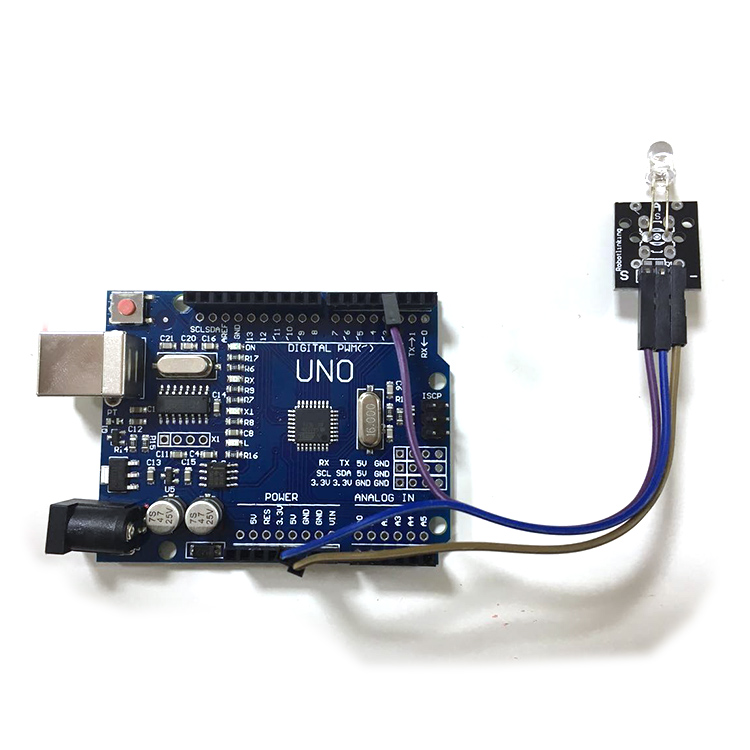

接线

红外发射模块

Arduino Uno    <---->  红外发射模块

5V                      <---->     VCC

GND                 <---->     GND

PIN 3                <---->     OUT



如果是一只红外线发射管的话，请参考下图:





开源程序

程序也是需要用到库文件的，没下载或者没更新的，请看回上篇

Arduino Uno 　红外遥控 接收 和 发射信号 实验 （上）





#include <IRremote.h>   // 引用 IRRemote 函式库
                        // 头文件已经定义PIN 3为信号输出
                        // 所以只能连接PIN 3 ，若更改请在头文件更改

IRsend irsend;        // 定义 IRsend 物件来发射红外线讯号

void setup()
{
  //
}

void loop()
{
  irsend.sendNEC(0xFF02FD, 32);   //这里的FF02FD编码，就是LED彩灯遥控的开关编码，
                                  //若果需要控制其他功能，请先用接收管读取正确的编码值。
  delay(2000);
}

安装了库后，在示例里有很多例子，想进阶学习的，可以研究下其他的例程代码
