内核版本：linux2.6.32.2
硬件资源：s3c2440
参考：韦东山SPI视频教程

内容概括：
1、I2C 驱动框架回顾
  2、SPI 框架简单介绍
  3、master 驱动框架
      3.1 驱动侧
    3.2 设备侧

4、SPI 设备驱动框架

4.1 设备册
4.2 驱动侧

  5、设备驱动程序实例

1、I2C 驱动框架回顾
  在前面学习 I2C 驱动程序的时候我们知道，I2C 驱动框架分为两层，一层是控制器驱动程序 i2c_adapter，它一般是由芯片厂商写好的，主要提供一个 algorithm 底层的 i2c 协议的收发函数。i2c_adapter 驱动是基于 platform 模型，在driver侧的probe函数里，取出资源信息进行设置，最后将adapter注册到i2c_bus_type，注册时会调用 i2c_scan_static_board_info，扫描并使用 i2c_new_device 创建设备（设备层的设备）。我们还提到了4种创建device的方式。

  另一层是设备驱动层，基于 i2c_bus_type ，这个就很简单了，在设备驱动层 device 只需要提供一个从设备地址和名字，在 driver 里使用 i2c_smbus_read_byte_data 等类似的函数进行收发即可了，i2c_smbus_read_byte_data 等函数最终就会调用到我们的 i2c_adapter->algorithm 里的收发函数进行收发。

2、SPI 框架简单介绍
  对于SPI的大框架，与I2C是完全一致的，也分为两层，控制器驱动程序层叫 spi_master ，主要提供transfer函数，进行spi协议的收发。spi_master 也是基于 Platform 模型的，注册 spi_master 时也会扫描一个链表进行注册设备，简直太相似了。

另一层是设备驱动层，基于 spi_bus_type，相比 i2c 在device中需要提供的信息多一些，需要有名字、片选、最大速率、模式、中断号等等，在driver里则使用spi_read、spi_writer 等函数，最终也会调用到 master->transfer 函数进行发送接收。

相比 I2C ，SPI驱动的框架是要简单的，因为它少了两种注册device的方式，另外它不需要像I2C一样去发送Start信号和设备地址去探测设备，SPI只需要片选选中就行了。但是它的底层收发的控制，相对I2C要复杂一点，毕竟4根线。

3、master 驱动框架
之前，分析的驱动程序都是 S3C2410\S3C2440 平台的，由于我的开发板 Mini2440 没有SPI设备，因此厂商带的内核里关于 SPI 驱动部分不完整，而且在s3c23xx_spi_probe函数里注册master的时候写的十分复杂，干扰信息太多，不适合分析学习，因此，我搜索了一下其他平台的代码，发现 atmel_spi.c (drivers\spi)，里 atmel 实现的底层控制器驱动简单清晰多了，因此就拿它开刀，分析Master驱动框架。

3.1 驱动侧

前面简介里，我提到 master 驱动框架是基于 platform 平台的（我分析的这俩都是，其它的不清楚），那么肯定就要注册platform_driver了，下面我们就开看看。

分配一个platfrom_driver结构

static struct platform_driver atmel_spi_driver = {
	.driver		= {
		.name	= "atmel_spi",
		.owner	= THIS_MODULE,
	},
	.suspend	= atmel_spi_suspend,
	.resume		= atmel_spi_resume,
	.remove		= __exit_p(atmel_spi_remove),
};

将 atmel_spi_driver 注册到 platform_bus_type ，匹配设备 probe

static int __init atmel_spi_init(void)
{
	return platform_driver_probe(&atmel_spi_driver, atmel_spi_probe);
}

我们之前都是将 probe 函数，直接放在driver结构体里，这里不是，而是调用了 platform_driver_probe ，就不贴代码了，还看段函数介绍，大致了解下什么意思。
/**
* platform_driver_probe - register driver for non-hotpluggable device
* @drv: platform driver structure
* @probe: the driver probe routine, probably from an __init section
*
* Use this instead of platform_driver_register() when you know the device
* is not hotpluggable and has already been registered, and you want to
* remove its run-once probe() infrastructure from memory after the driver
* has bound to the device.
*
* One typical use for this would be with drivers for controllers integrated
* into system-on-chip processors, where the controller devices have been
* configured as part of board setup.
*
* Returns zero if the driver registered and bound to a device, else returns
* a negative error code and with the driver not registered.
*/
1、适用于非热插拔设备
  2、通常Probe位于__init段3、当你知道device是非热拔插的，而且设备已经被注册了，而且你想在probe函数调用一次之后就销毁它节省空间，使用 platform_driver_probe 而非 platform_driver_register。
  4、一个典型的应用是，用在完整的控制器驱动，控制器设备被当作 board setup 的一部分（在板子初始化的时候，设备就已经被注册了，放在board_info里）
  5、返回0 ，如果driver注册成功且匹配到一个device ，以后再也无法被别的device probe了。
  6、否则，返回一个错误，且driver未注册。
显然，我们写的正式一个控制器驱动程序，设备侧确实是早已注册（后边会讲）。
疑问：有人说使用 platform_driver_probe 时 driver 只能被一个 device 匹配绑定，之后再也无法被别的device probe，难道说，我有俩spi控制器还需要写两个控制器驱动程序么？我认为这种说法是不对的，我猜大概是driver注册时，会匹配一遍device链表，把能支持的device都probe，之后再有deivce注册进来就不行了。这个有待验证。

i2c驱动框架里，是在driver->probe 分配设置注册adapter，想必spi也是在driver->probe里分配设置注册master。

static int __init atmel_spi_probe(struct platform_device *pdev)
{
	struct resource		*regs;
	int			irq;
	struct clk		*clk;
	int			ret;
	struct spi_master	*master;
	struct atmel_spi	*as;

	/* 获取 device 侧提供的Io内存以及中断 */
	regs = platform_get_resource(pdev, IORESOURCE_MEM, 0);
	irq = platform_get_irq(pdev, 0);

	/* 获取 spi 时钟，一会好使能它 */
	clk = clk_get(&pdev->dev, "spi_clk");

	/* 分配一个spi_master结构 额外加上一个 atmel_spi 用来存放其它信息 */
	master = spi_alloc_master(&pdev->dev, sizeof *as);

	/* 设置 master  */
	master->mode_bits = SPI_CPOL | SPI_CPHA | SPI_CS_HIGH;	// 所支持的模式
	master->bus_num = pdev->id;	// 控制器编号，用于分辨外围spi设备是连接在哪一个控制器上
	master->num_chipselect = 4;	// 片选最大值+1,spi设备的片选值要小于它
	master->setup = atmel_spi_setup;	// 一个控制器上可能接有多个spi设备，它们的频率和模式是不一样的，用于设备之间切换时设置这些信息。
	master->transfer = atmel_spi_transfer;	// 最重要的发送函数
	master->cleanup = atmel_spi_cleanup;

	/* 将 Master 放入 pdev->dev->p->driver_data 里*/
	platform_set_drvdata(pdev, master);

	/* as 指向 master->dev->p->driver_data ,填充多出来那个 atmel_spi 结构 */
	as = spi_master_get_devdata(master);
	as->buffer = dma_alloc_coherent(&pdev->dev, BUFFER_SIZE,
					&as->buffer_dma, GFP_KERNEL);
	spin_lock_init(&as->lock);
	INIT_LIST_HEAD(&as->queue);
	as->pdev = pdev;
	as->regs = ioremap(regs->start, (regs->end - regs->start) + 1);
	as->irq = irq;
	as->clk = clk;

	/* 注册中断 使能时钟 */
	ret = request_irq(irq, atmel_spi_interrupt, 0,
			dev_name(&pdev->dev), master);
	clk_enable(clk);

	/* 设置硬件寄存器 */
	spi_writel(as, CR, SPI_BIT(SWRST));
	spi_writel(as, CR, SPI_BIT(SWRST)); /* AT91SAM9263 Rev B workaround */
	spi_writel(as, MR, SPI_BIT(MSTR) | SPI_BIT(MODFDIS));
	spi_writel(as, PTCR, SPI_BIT(RXTDIS) | SPI_BIT(TXTDIS));
	spi_writel(as, CR, SPI_BIT(SPIEN));

	/* 注册master */
	ret = spi_register_master(master);

	return 0;
}

对于master的设置过程注释已经说的很明白了，我们还得看看分配和注册过程。

struct spi_master *spi_alloc_master(struct device *dev, unsigned size)
{
	struct spi_master	*master;

	master = kzalloc(size + sizeof *master, GFP_KERNEL);

	device_initialize(&master->dev);	// 初始化设备
	master->dev.class = &spi_master_class;
	master->dev.parent = get_device(dev);	// 在 sysfs 平台设备xxx目录下创建目录
	spi_master_set_devdata(master, &master[1]);

	return master;
}

1、spi_alloc_master 实际申请的内存大小为一个struct master + struct atmel_spi,并用master->dev->p->driver_data 指向这个多出来的 struct atmel_spi 空间，用来存放 master 的中断、寄存器等东西。

2、初始化 master->dev ，设置它的父设备等。

int spi_register_master(struct spi_master *master)
{
	/* 将master注册到内核中去 */
	dev_set_name(&master->dev, "spi%u", master->bus_num);
	status = device_add(&master->dev);

	/* 扫描spi设备信息，创建设备 */
	scan_boardinfo(master);
}

1、设置 master->dev 的名字，例如 spi0、spi1 ...

2、device_add 注册设备

3、扫描spi设备信息：scan_boardinfo(master)

static void scan_boardinfo(struct spi_master *master)
{
	struct boardinfo	*bi;

	mutex_lock(&board_lock);
	list_for_each_entry(bi, &board_list, list) {
		struct spi_board_info	*chip = bi->board_info;
		unsigned		n;
		/* 如果说  board_info 提供的bus_num 和 master—>bus_num 一致，则调用 spi_new_device */
		for (n = bi->n_board_info; n > 0; n--, chip++) {
			if (chip->bus_num != master->bus_num)
				continue;

			(void) spi_new_device(master, chip);	// 我们放到设备驱动层，在分析它
		}
	}
	mutex_unlock(&board_lock);
}

扫描 board_list ，取出每一个 boardinfo ，比对，如果 boardinfo 里的 bus_num 和 master 的 bus_num 相等，则认为这个spi设备在硬件物理连接上是接到这个控制器的，则使用 spi_new_device 创建 spi 设备。这个过程和i2c是多么的相似。至于在哪里填充的 board_list ，到后边设备层驱动框架时再说不迟。

3.2 设备侧
有 platform_driver 必然有 platform_device 与之对应，At91sam9260_devices.c 中定义

static struct resource spi0_resources[] = {
	[0] = {
		.start	= AT91SAM9260_BASE_SPI0,
		.end	= AT91SAM9260_BASE_SPI0 + SZ_16K - 1,
		.flags	= IORESOURCE_MEM,
	},
	[1] = {
		.start	= AT91SAM9260_ID_SPI0,
		.end	= AT91SAM9260_ID_SPI0,
		.flags	= IORESOURCE_IRQ,
	},
};

资源文件，提供寄存器范围，spi中断。

static struct platform_device at91sam9260_spi0_device = {
	.name		= "atmel_spi",		// 名字与driver一致
	.id		= 0,
	.dev		= {
				.dma_mask		= &spi_dmamask,
				.coherent_dma_mask	= DMA_BIT_MASK(32),
	},
	.resource	= spi0_resources,	// 资源文件
	.num_resources	= ARRAY_SIZE(spi0_resources),
};

与 driver 所配对的设备，显然名字是一样的。一般会有两个spi控制器，at91sam9260_spi1_device 和 at91sam9260_spi0_device 一样一样的，这里就不贴代码了。

既然分配了 platform_device 那么肯定会在某个地方调用 platform_device_register 将它注册到 platform_bus_type , 就是在 at91_add_device_spi 。

void __init at91_add_device_spi(struct spi_board_info *devices, int nr_devices)
{
	...
	spi_register_board_info(devices, nr_devices);

	/* Configure SPI bus(es) */
	if (enable_spi0) {
		...
		platform_device_register(&at91sam9260_spi0_device);
	}
	if (enable_spi1) {
		...
		platform_device_register(&at91sam9260_spi1_device);
	}
}

1、添加 spi 设备信息，这应该是在设备驱动层要说的东西~就是前边的填充 Board_list 链表。

2、将我们的 master 的设备侧 at91sam9260_spi0_device 注册到 platform_bus_type

思考：这样做有什么好处呢？

这样可以保证，master driver 与 device 匹配成功调用 probe 函数 scan_boardinfo 时，spi设备已经被添加到board_list中去~！如果先注册成功了 master 驱动，再添加spi设备信息就无用了。根 i2c 也是一样的。

至此，Master 驱动的框架就分析完了，至于 master 的那些设置，我们到下篇文件写 master 驱动里细究。

4、SPI 设备驱动框架

设备驱动层，参考韦东山老师的 SPI Flash 驱动来分析，设备驱动层，device driver 都是注册到spi_bus_type的，因此，我们现在看看 spi_bus_type->match 函数，看看它们如何匹配。

static int spi_match_device(struct device *dev, struct device_driver *drv)
{
	const struct spi_device	*spi = to_spi_device(dev);
	const struct spi_driver	*sdrv = to_spi_driver(drv);

	if (sdrv->id_table)
		return !!spi_match_id(sdrv->id_table, spi);

	return strcmp(spi->modalias, drv->name) == 0;
}

如果，driver里有id_table，则根据id_table进行匹配，没有就根据 spi->moadlias （设备名），和 driver->name 进行比较了。一样则配对成功。

4.1 设备层

设备层比较简单，先来分析它吧，目的只有一个分配 spi_board_info 设置注册。

static struct spi_board_info spi_info_jz2440[] = {
	{
		.modalias = "100ask_spi_flash",  /* 对应的spi_driver名字也是"oled" */
		.max_speed_hz = 80000000,	/* max spi clock (SCK) speed in HZ */
		.bus_num = 1,     /* jz2440里OLED接在SPI CONTROLLER 1 */
		.mode    = SPI_MODE_0,
		.chip_select   = S3C2410_GPG(2), /* flash_cs, 它的含义由spi_master确定 */
	}
};

static int spi_info_jz2440_init(void)
{
    return spi_register_board_info(spi_info_jz2440, ARRAY_SIZE(spi_info_jz2440));	// list_add_tail(&bi->list, &board_list);
}

前面我们提到，master注册成功时会扫描 board_list 注册 spi 设备，现在来看看 spi 设备的注册过程,虽然没有啥重要的。

struct spi_device *spi_new_device(struct spi_master *master,
				  struct spi_board_info *chip)
{
	struct spi_device	*proxy;
	int			status;

	proxy = spi_alloc_device(master);

	proxy->chip_select = chip->chip_select;
	proxy->max_speed_hz = chip->max_speed_hz;
	proxy->mode = chip->mode;
	proxy->irq = chip->irq;
	strlcpy(proxy->modalias, chip->modalias, sizeof(proxy->modalias));
	proxy->dev.platform_data = (void *) chip->platform_data;
	proxy->controller_data = chip->controller_data;
	proxy->controller_state = NULL;

	status = spi_add_device(proxy);

	return proxy;
}

struct spi_device *spi_alloc_device(struct spi_master *master)
{
	struct spi_device	*spi;
	struct device		*dev = master->dev.parent;

	spi = kzalloc(sizeof *spi, GFP_KERNEL);

	spi->master = master;
	spi->dev.parent = dev;
	spi->dev.bus = &spi_bus_type;
	spi->dev.release = spidev_release;
	device_initialize(&spi->dev);
	return spi;
}

int spi_add_device(struct spi_device *spi)
{
	static DEFINE_MUTEX(spi_add_lock);
	struct device *dev = spi->master->dev.parent;
	int status;

	/* 片选限制 */
	if (spi->chip_select >= spi->master->num_chipselect) {
		dev_err(dev, "cs%d >= max %d\n",
			spi->chip_select,
			spi->master->num_chipselect);
		return -EINVAL;
	}

	/* Set the bus ID string */
	dev_set_name(&spi->dev, "%s.%u", dev_name(&spi->master->dev),
			spi->chip_select);

	status = spi_setup(spi);
	/*
		if (!spi->bits_per_word)
			spi->bits_per_word = 8;

		status = spi->master->setup(spi);
	*/

	status = device_add(&spi->dev);
}

有一点，需要留意的吧，我们在写 master 驱动时，master->num_chipselect 要大于我们将要注册进来的spi设备的 chip_select 。

4.2 驱动侧

static struct spi_driver spi_flash_drv = {
	.driver = {
		.name	= "100ask_spi_flash",
		.owner	= THIS_MODULE,
	},
	.probe		= spi_flash_probe,
	.remove		= __devexit_p(spi_flash_remove),
};

分配一个 spi_driver ，没有 id_table ，要根据名字进行匹配了，显然跟前面的设备是一样的。

static int spi_flash_init(void)
{
    return spi_register_driver(&spi_flash_drv);
}

注册到 spi_bus_type ,匹配成功好调用 probe 函数，韦东山老师是将spi flash 作为一个mtd设备来使用的，因此在probe函数中分配、设置、注册 mtd_info

static int __devinit spi_flash_probe(struct spi_device *spi)
{
    int mid, did;

    spi_flash = spi;

    s3c2410_gpio_cfgpin(spi->chip_select, S3C2410_GPIO_OUTPUT);
    SPIFlashInit();
    SPIFlashReadID(&mid, &did);
    printk("SPI Flash ID: %02x %02x\n", mid, did);
        memset(&spi_flash_dev, 0, sizeof(spi_flash_dev));
    /* 构造注册一个mtd_info
     * mtd_device_register(master, parts, nr_parts)
     *
     */

	/* Setup the MTD structure */
	spi_flash_dev.name = "100ask_spi_flash";
	spi_flash_dev.type = MTD_NORFLASH;
	spi_flash_dev.flags = MTD_CAP_NORFLASH;
	spi_flash_dev.size = 0x200000;  /* 2M */
	spi_flash_dev.writesize = 1;
	spi_flash_dev.writebufsize = 4096; /* 没有用到 */
	spi_flash_dev.erasesize = 4096;  /* 擦除的最小单位 */

	spi_flash_dev.owner = THIS_MODULE;
	spi_flash_dev._erase = spi_flash_erase;
	spi_flash_dev._read  = spi_flash_read;
	spi_flash_dev._write = spi_flash_write;

    mtd_device_register(&spi_flash_dev, NULL, 0);

    return 0;
}

在 i2c 设备驱动程序中，我们使用 i2c_read 等函数调用 adapter 里的底层收发函数进行与i2c设备通信，spi肯定也有相应的函数，例如 spi_read、spi_write ，下面我们来仔细看看，这个很重要~不然我们怎么写设备驱动呢，光写个框架不能收发那不白扯么。

static inline int spi_write(struct spi_device *spi, const u8 *buf, size_t len)
{
	struct spi_transfer	t = {
			.tx_buf		= buf,
			.len		= len,
		};
	struct spi_message	m;

	spi_message_init(&m);
	spi_message_add_tail(&t, &m);
	return spi_sync(spi, &m);
}

以 spi_write 为例，看看它是如何调用到底层收发函数的。它构造了一个 spi_message 并由 spi_transfer组成，然后调用 spi_sync(spi, &m)->spi_async(spi,&m)->master->transfer(spi, &m).过程我们了解了，那么如何组织 spi_messgae ，它对应于时序图怎样的一个过程我们还不明白。

还记得，i2c 是通过构造 i2c_msg ，然后传递多个 i2c_msg 给底层的发送函数，多个i2c_msg 组成start信号和p信号之间的发送过程，每一个i2c_msg 都有一个start信号。大概 i2c_msg 就类比于spi里的 spi_transfer ，但是通常情况下，整个 spi_messgae 传输过程我们只片选一次就够了。下面看个实例分析。

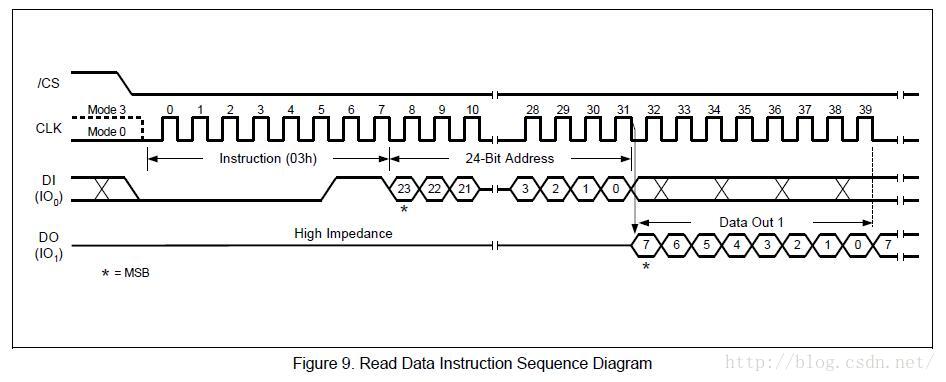

上图是 spi flash 读取任意字节的时序图，片选选中之后，我们要先发送一个0x03 命令（1字节），再发送24bit（3字节）地址（先发送高位），然后读取len，最后取消片选。

void SPIFlashRead(unsigned int addr, unsigned char *buf, int len)
{
    unsigned char tx_buf[4];
	struct spi_transfer	t[] = {
            {
    			.tx_buf		= tx_buf,
    			.len		= 4,
        	},
			{
    			.rx_buf		= buf,
    			.len		= len,
			},
		};
	struct spi_message	m;

    tx_buf[0] = 0x03;
    tx_buf[1] = addr >> 16;
    tx_buf[2] = addr >> 8;
    tx_buf[3] = addr & 0xff;

	spi_message_init(&m);
	spi_message_add_tail(&t[0], &m);
	spi_message_add_tail(&t[1], &m);
	spi_sync(spi_flash, &m);
}

韦老大的程序里，构造一个 struct spi_transfer 类型的数组，两个成员，第一个有一个tx_buf（表示写），长度为4，用来发送1字节命令和3字节地址。第二个成员有一个rx_buf（表示读），长度由参数决定，用来读取长度len字节的内容。然后分配一个struct spi_message 并使用 spi_message_init 进行初始化，然后将 spi_transfer 数组成员依次添加到 spi_message 中去，最后 spi_sync(spi_flash, &m)

纸上谈兵一大堆，现在来看看，我们在写一个spi设备驱动的时候需要做哪些工作。
设备侧：
1、分配一个 spi_board_info 结构体
  2、设置 spi_board_info 里的名字、最大频率、控制器编号、模式、片选
  3、注册 spi_register_board_info
驱动侧：
  1、分配一个 spi_driver 结构
  2、设置名字、probe等函数
  3、注册 spi_register_driver
  4、使用spi_write等系统调用，搞明白 spi_transfer spi_message ，会使用它们进行收发
一个 spi_message 对应于一个不可打断的spi传输过程，可以理解为片选选中直到取消选中的过程（特殊情况下，一个spi_message里面是可以取消片选再选中的），而 spi_message 由 spi_transfer 组成，根据 tx_buf rx_buf 是否为空来判断是写还是读操作。

至此，整个 spi 的框架分析完毕

5、设备驱动程序实例

#include <linux/init.h>
#include <linux/fs.h>
#include <linux/slab.h>
#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/device.h>
#include <sound/core.h>
#include <linux/spi/spi.h>
#include <asm/uaccess.h>
#include <linux/timer.h>

#include <mach/hardware.h>
#include <mach/regs-gpio.h>

#include <linux/gpio.h>
#include <plat/gpio-cfg.h>

#include <linux/mtd/cfi.h>
#include <linux/mtd/mtd.h>
#include <linux/mtd/partitions.h>

/* 参考:
 * drivers\mtd\devices\mtdram.c
 * drivers/mtd/devices/m25p80.c
 */

static struct spi_device *spi_flash;

/*
 *
 */
void SPIFlashReadID(int *pMID, int *pDID)
{
    unsigned char tx_buf[4];
    unsigned char rx_buf[2];

    tx_buf[0] = 0x90;
    tx_buf[1] = 0;
    tx_buf[2] = 0;
    tx_buf[3] = 0;

    spi_write_then_read(spi_flash, tx_buf, 4, rx_buf, 2);

    *pMID = rx_buf[0];
    *pDID = rx_buf[1];
}

static void SPIFlashWriteEnable(int enable)
{
    unsigned char val = enable ? 0x06 : 0x04;
    spi_write(spi_flash, &val, 1);
}

static unsigned char SPIFlashReadStatusReg1(void)
{
    unsigned char val;
    unsigned char cmd = 0x05;

    spi_write_then_read(spi_flash, &cmd, 1, &val, 1);

    return val;
}

static unsigned char SPIFlashReadStatusReg2(void)
{
    unsigned char val;
    unsigned char cmd = 0x35;

    spi_write_then_read(spi_flash, &cmd, 1, &val, 1);

    return val;
}

static void SPIFlashWaitWhenBusy(void)
{
    while (SPIFlashReadStatusReg1() & 1)
    {
        /* 休眠一段时间 */
        /* Sector erase time : 60ms
         * Page program time : 0.7ms
         * Write status reg time : 10ms
         */
		set_current_state(TASK_INTERRUPTIBLE);
        schedule_timeout(HZ/100);  /* 休眠10MS后再次判断 */
    }
}

static void SPIFlashWriteStatusReg(unsigned char reg1, unsigned char reg2)
{
    unsigned char tx_buf[4];

    SPIFlashWriteEnable(1);

    tx_buf[0] = 0x01;
    tx_buf[1] = reg1;
    tx_buf[2] = reg2;

    spi_write(spi_flash, tx_buf, 3);

    SPIFlashWaitWhenBusy();
}

static void SPIFlashClearProtectForStatusReg(void)
{
    unsigned char reg1, reg2;

    reg1 = SPIFlashReadStatusReg1();
    reg2 = SPIFlashReadStatusReg2();

    reg1 &= ~(1<<7);
    reg2 &= ~(1<<0);

    SPIFlashWriteStatusReg(reg1, reg2);
}

static void SPIFlashClearProtectForData(void)
{
    /* cmp=0,bp2,1,0=0b000 */
    unsigned char reg1, reg2;

    reg1 = SPIFlashReadStatusReg1();
    reg2 = SPIFlashReadStatusReg2();

    reg1 &= ~(7<<2);
    reg2 &= ~(1<<6);

    SPIFlashWriteStatusReg(reg1, reg2);
}

/* erase 4K */
void SPIFlashEraseSector(unsigned int addr)
{
    unsigned char tx_buf[4];
    tx_buf[0] = 0x20;
    tx_buf[1] = addr >> 16;
    tx_buf[2] = addr >> 8;
    tx_buf[3] = addr & 0xff;

    SPIFlashWriteEnable(1);

    spi_write(spi_flash, tx_buf, 4);

    SPIFlashWaitWhenBusy();
}

/* program */
void SPIFlashProgram(unsigned int addr, unsigned char *buf, int len)
{
    unsigned char tx_buf[4];
	struct spi_transfer	t[] = {
            {
    			.tx_buf		= tx_buf,
    			.len		= 4,
        	},
			{
    			.tx_buf		= buf,
    			.len		= len,
			},
		};
	struct spi_message	m;

    tx_buf[0] = 0x02;
    tx_buf[1] = addr >> 16;
    tx_buf[2] = addr >> 8;
    tx_buf[3] = addr & 0xff;

    SPIFlashWriteEnable(1);

	spi_message_init(&m);
	spi_message_add_tail(&t[0], &m);
	spi_message_add_tail(&t[1], &m);
	spi_sync(spi_flash, &m);

    SPIFlashWaitWhenBusy();
}

void SPIFlashRead(unsigned int addr, unsigned char *buf, int len)
{
    /* spi_write_then_read规定了tx_cnt+rx_cnt < 32
     * 所以对于大量数据的读取，不能使用该函数
     */

    unsigned char tx_buf[4];
	struct spi_transfer	t[] = {
            {
    			.tx_buf		= tx_buf,
    			.len		= 4,
        	},
			{
    			.rx_buf		= buf,
    			.len		= len,
			},
		};
	struct spi_message	m;

    tx_buf[0] = 0x03;
    tx_buf[1] = addr >> 16;
    tx_buf[2] = addr >> 8;
    tx_buf[3] = addr & 0xff;

	spi_message_init(&m);
	spi_message_add_tail(&t[0], &m);
	spi_message_add_tail(&t[1], &m);
	spi_sync(spi_flash, &m);
}

static void SPIFlashInit(void)
{
    SPIFlashClearProtectForStatusReg();
    SPIFlashClearProtectForData();
}

/* 构造注册一个mtd_info
 * mtd_device_register(master, parts, nr_parts)
 *
 */

/* 首先: 构造注册spi_driver
 * 然后: 在spi_driver的probe函数里构造注册mtd_info
 */

static struct mtd_info spi_flash_dev;

static int spi_flash_erase(struct mtd_info *mtd, struct erase_info *instr)
{
    unsigned int addr = instr->addr;
    unsigned int len  = 0;

    /* 判断参数 */
    if ((addr & (spi_flash_dev.erasesize - 1)) || (instr->len & (spi_flash_dev.erasesize - 1)))
    {
        printk("addr/len is not aligned\n");
        return -EINVAL;
    }

    for (len = 0; len < instr->len; len += 4096)
    {
        SPIFlashEraseSector(addr);
        addr += 4096;
    }

	instr->state = MTD_ERASE_DONE;
	mtd_erase_callback(instr);
	return 0;
}

static int spi_flash_read(struct mtd_info *mtd, loff_t from, size_t len,
		size_t *retlen, u_char *buf)
{
    SPIFlashRead(from, buf, len);
	*retlen = len;
	return 0;
}

static int spi_flash_write(struct mtd_info *mtd, loff_t to, size_t len,
		size_t *retlen, const u_char *buf)
{
    unsigned int addr = to;
    unsigned int wlen  = 0;

    /* 判断参数 */
    if ((to & (spi_flash_dev.erasesize - 1)) || (len & (spi_flash_dev.erasesize - 1)))
    {
        printk("addr/len is not aligned\n");
        return -EINVAL;
    }

    for (wlen = 0; wlen < len; wlen += 256)
    {
        SPIFlashProgram(addr, (unsigned char *)buf, 256);
        addr += 256;
        buf += 256;
    }

	*retlen = len;
	return 0;
}

static int __devinit spi_flash_probe(struct spi_device *spi)
{
    int mid, did;

    spi_flash = spi;

    s3c2410_gpio_cfgpin(spi->chip_select, S3C2410_GPIO_OUTPUT);
    SPIFlashInit();
    SPIFlashReadID(&mid, &did);
    printk("SPI Flash ID: %02x %02x\n", mid, did);
        memset(&spi_flash_dev, 0, sizeof(spi_flash_dev));
    /* 构造注册一个mtd_info
     * mtd_device_register(master, parts, nr_parts)
     *
     */

	/* Setup the MTD structure */
	spi_flash_dev.name = "100ask_spi_flash";
	spi_flash_dev.type = MTD_NORFLASH;
	spi_flash_dev.flags = MTD_CAP_NORFLASH;
	spi_flash_dev.size = 0x200000;  /* 2M */
	spi_flash_dev.writesize = 1;
	spi_flash_dev.writebufsize = 4096; /* 没有用到 */
	spi_flash_dev.erasesize = 4096;  /* 擦除的最小单位 */

	spi_flash_dev.owner = THIS_MODULE;
	spi_flash_dev._erase = spi_flash_erase;
	spi_flash_dev._read  = spi_flash_read;
	spi_flash_dev._write = spi_flash_write;

    mtd_device_register(&spi_flash_dev, NULL, 0);

    return 0;
}

static int __devexit spi_flash_remove(struct spi_device *spi)
{
    mtd_device_unregister(&spi_flash_dev);
    return 0;
}

static struct spi_driver spi_flash_drv = {
	.driver = {
		.name	= "100ask_spi_flash",
		.owner	= THIS_MODULE,
	},
	.probe		= spi_flash_probe,
	.remove		= __devexit_p(spi_flash_remove),
};

static int spi_flash_init(void)
{
    return spi_register_driver(&spi_flash_drv);
}

static void spi_flash_exit(void)
{
    spi_unregister_driver(&spi_flash_drv);
}

module_init(spi_flash_init);
module_exit(spi_flash_exit);
MODULE_DESCRIPTION("Flash SPI Driver");
MODULE_AUTHOR("weidongshan@qq.com,www.100ask.net");
MODULE_LICENSE("GPL");


<strong style="color: rgb(255, 0, 0);">
</strong>

Linux学习之路

关注

14
点赞
踩
115

收藏

觉得还不错? 一键收藏
2
评论
spi驱动框架全面分析，从master驱动到设备驱动

内核版本：linux2.6.32.2 硬件资源：s3c2440参考：韦东山SPI视频教程内容概括： 1、I2C 驱动框架回顾 2、SPI 框架简单介绍 3、master 驱动框架 3.1 驱动侧 3.2 设备侧 4、SPI 设备驱动框架 4.1 设备层4.2 驱动层 5、设备
复制链接

扫一扫
