FPGA图像处理系列——实现窗处理

        本博文参考了《FPGA嵌入式图像处理系统设计》一书。该书的英文版下载链接：http://download.csdn.net/detail/lzy272942518/6949349

窗处理是图像处理中常见的一种处理，它的思想是对于图像矩阵，通过一个固定大小（例如3*3）的小矩阵对图像进行运算操作。常用的窗处理包括Sobel边缘检测，形态学操作，模糊滤波，高斯滤波等。在基于PC的图像处理领域，可以方便的实现窗处理操作。比如，在opencv库中可以自己随意构建窗口大小，然后调用相关的函数实现窗处理。

FPGA是一种可定制的逻辑电路，它拥有并行的结构特征，在设计上能实现硬件并行和流水线技术，可以实现算法的加速，而且性价比较高。本文即根据Sobel算法的理论，结合FPGA的结构特征，在FPGA上设计并尝试实现了Sobel窗处理算法方案。

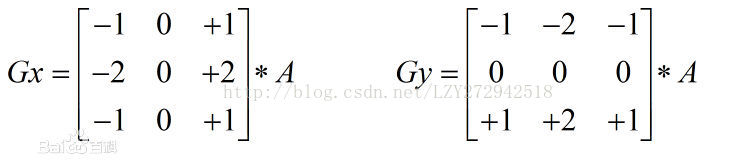

Sobel边缘检测的思想是：该算子包含两组3 x 3的矩阵，分别为横向及纵向，将之与图像作平面卷积，即可分别得出横向及纵向的亮度查分近似值。如果以A代表原始图像，Gx及Gy分别代表经纵向向及横向边缘检测的图像，其公式如下（来源于百度图片）:

对于FPGA实现Sobel，首先，是检测窗的实现。这种窗扩展了点运算，以一个局部邻域或窗口内像素值的函数运算结果作为输出：

Q[x,y] = f(I[x,y],...,I[x+△x,y+△y]),  (△x,△y)∈W

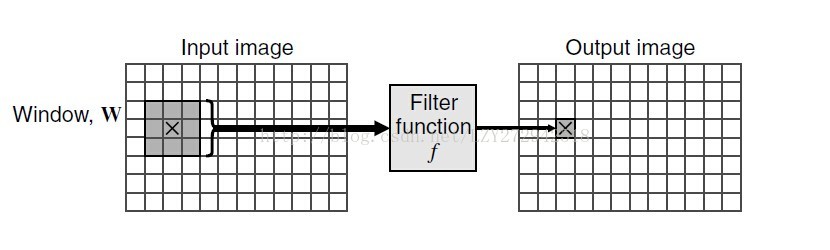

其中，W是I[x,y]为中心的窗口。以3×3大小的窗口为例，如图所示：

Sobel算子所需的窗口大小为3×3。在设计过程中，窗口应当满足以下要求：

1.能同时对窗口中所有的元素进行并行操作。

2.窗口采用流水的形式遍历整个图像。

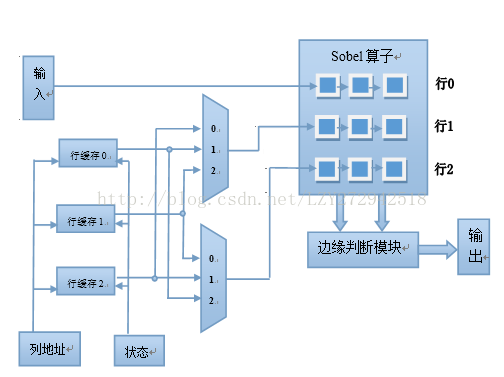

设计的思路是：因为窗口在遍历图像过程中，每一个像素都会被窗口多次使用，因此需要通过缓存来存储像素，使得它们能在后续的窗口位置被重复利用。在FPGA中，可以设计3个单口行缓存（linebuffer），借助状态机和列计数值实现这种窗口，采用流水处理的方法，实现加速计算。如图为窗口结构：

其中状态信号用环形计数器来实现（计数值0-2），其驱动时钟为每一行第一个像素的像素时钟。窗口的行0由3个移位寄存器组成；行1——行2由状态机决定和行缓存的对应关系。窗口的控制逻辑如表1所示：

表1 窗口的控制逻辑

输入行	状态	行缓存0	行缓存1	行缓存2	输出行
0	0	写	（行2）	（行1）	（空）
1	1	行1	写	（行2）	（空）
2	2	行2	行1	写	1
3	0	写	行2	行1	2
4	1	行1	写	行2	3
5	2	行2	行1	写	4
6	0	写	行2	行1	5
	……	……	……	……	……

  （注：行x对应窗口结构中的行x）

  对于窗口操作，存在的一个问题是边界部分无法得到处理。不过，本系统的窗口比较小，那么边界像素的输出可以不计算。这样输出的图像比输入图像减小了1行和1列，并不会影响图像显示效果。

具体实现思路：

1.窗口模块：

 3个行缓存，每个大小为640×8 bit;

 状态机，状态信号（0-2），以每一行第一个像素时钟作为驱动状态信号的时钟；

 3个移位寄存器，每个大小为8 bit，作为检测窗口的第一行

窗口的实现，需要建立一个像素时钟驱使的always块，根据窗口结构和表1的控制逻辑，构造窗口；

2.边缘判断模块：

    通过窗口可在像素点P处得到以其为中心，周围8个点的像素值。根据Sobel算子结构，进行计算。设置一个阈值，当计算后的值大于此阈值时，判定此像素为边缘。

关键部分代码（verilog）:

always@(posedge PCLK)begin//产生行时钟，作为状态机驱动时钟
begin
	 if(VtcHCnt==0)
	   Line_CLK <= 1;
	 else
	   Line_CLK <= 0;
end
end

reg[1:0] state;
initial state = 0;

always@(posedge Line_CLK)begin//产生状态计数器
 if(VtcVCnt==1)
 state <= 2'b00;
 else begin
   if(state == 2'b10)
	   state <= 2'b00;
	else
	   state <= state + 1;
	end
end
//定义窗口第0行的三个元素
reg[7:0]S_Window0;
reg[7:0]S_Window1;
reg[7:0]S_Window2;


//定义行缓存
reg[7:0]LineBuffer0[639:0];
reg[7:0]LineBuffer1[639:0];
reg[7:0]LineBuffer2[639:0];
always@(posedge PCLK)begin
   case(state)
	 2'b00: begin
	    <span style="white-space:pre">	</span>LineBuffer0[VtcHCnt] <= GRAY;
		 LineBuffer1[VtcHCnt] <= LineBuffer1[VtcHCnt];
		 LineBuffer2[VtcHCnt] <= LineBuffer2[VtcHCnt];
		 S_Window0 <= GRAY;
		 S_Window1 <= S_Window0;
	         S_Window2 <= S_Window1;
		if(VtcHCnt>=2&&VtcVCnt>=3)begin
		 if((S_Window0 + S_Window1*2 + S_Window2)>(LineBuffer1[VtcHCnt-2]+LineBuffer1[VtcHCnt-1]*2 +LineBuffer1[VtcHCnt]))
	          DOUT_reg <= ((S_Window0 + S_Window1*2  + S_Window2 -LineBuffer1[VtcHCnt-2]-LineBuffer1[VtcHCnt-1]*2  -LineBuffer1[VtcHCnt]))/4;
		 else
		 DOUT_reg <= (LineBuffer1[VtcHCnt-2]+LineBuffer1[VtcHCnt-1]*2  +LineBuffer1[VtcHCnt]-(S_Window0 + S_Window1*2  + S_Window2))/4;
		end
		end
	 2'b01: begin
	         LineBuffer1[VtcHCnt] <= GRAY;
		 LineBuffer0[VtcHCnt] <= LineBuffer0[VtcHCnt];
		 LineBuffer2[VtcHCnt] <= LineBuffer2[VtcHCnt];
		 S_Window0 <= GRAY;
	         S_Window1 <= S_Window0;
	         S_Window2 <= S_Window1;
	   if(VtcHCnt>=2&&VtcVCnt>=3)begin
   	 if((S_Window0 + S_Window1 *2 + S_Window2)>(LineBuffer2[VtcHCnt-2]+LineBuffer2[VtcHCnt-1]*2  +LineBuffer2[VtcHCnt]))
		 DOUT_reg <= ((S_Window0 + S_Window1*2  + S_Window2 -LineBuffer2[VtcHCnt-2]-LineBuffer2[VtcHCnt-1] *2 -LineBuffer2[VtcHCnt]))/4;
		 else
		 DOUT_reg <= (LineBuffer2[VtcHCnt-2]+LineBuffer2[VtcHCnt-1] *2 +LineBuffer2[VtcHCnt]-(S_Window0 + S_Window1*2  + S_Window2))/4;
		end
		end
	 2'b10: begin
	    <span style="white-space:pre">	</span> LineBuffer2[VtcHCnt] <= GRAY;
		 LineBuffer0[VtcHCnt] <= LineBuffer0[VtcHCnt];
		 LineBuffer1[VtcHCnt] <= LineBuffer1[VtcHCnt];
		 S_Window0 <= GRAY;
	    S_Window1 <= S_Window0;
	    S_Window2 <= S_Window1;
		if(VtcHCnt>=2&&VtcVCnt>=3)begin
		 if((S_Window0 + S_Window1*2  + S_Window2)>(LineBuffer0[VtcHCnt-2]+LineBuffer0[VtcHCnt-1] *2 +LineBuffer0[VtcHCnt]))
		 DOUT_reg <= ((S_Window0 + S_Window1*2  + S_Window2 -LineBuffer0[VtcHCnt-2]-LineBuffer0[VtcHCnt-1]*2  -LineBuffer0[VtcHCnt]))/4;
		 else
		 DOUT_reg <= (LineBuffer0[VtcHCnt-2]+LineBuffer0[VtcHCnt-1]*2  +LineBuffer0[VtcHCnt]-(S_Window0 + S_Window1*2  + S_Window2))/4;
	    end
		end
	default:	begin
	       DOUT_reg <= DOUT_reg;
			 LineBuffer0[VtcHCnt] <= LineBuffer0[VtcHCnt];
		    LineBuffer1[VtcHCnt] <= LineBuffer1[VtcHCnt];
		    LineBuffer2[VtcHCnt] <= LineBuffer2[VtcHCnt];
			 end
	endcase

end
