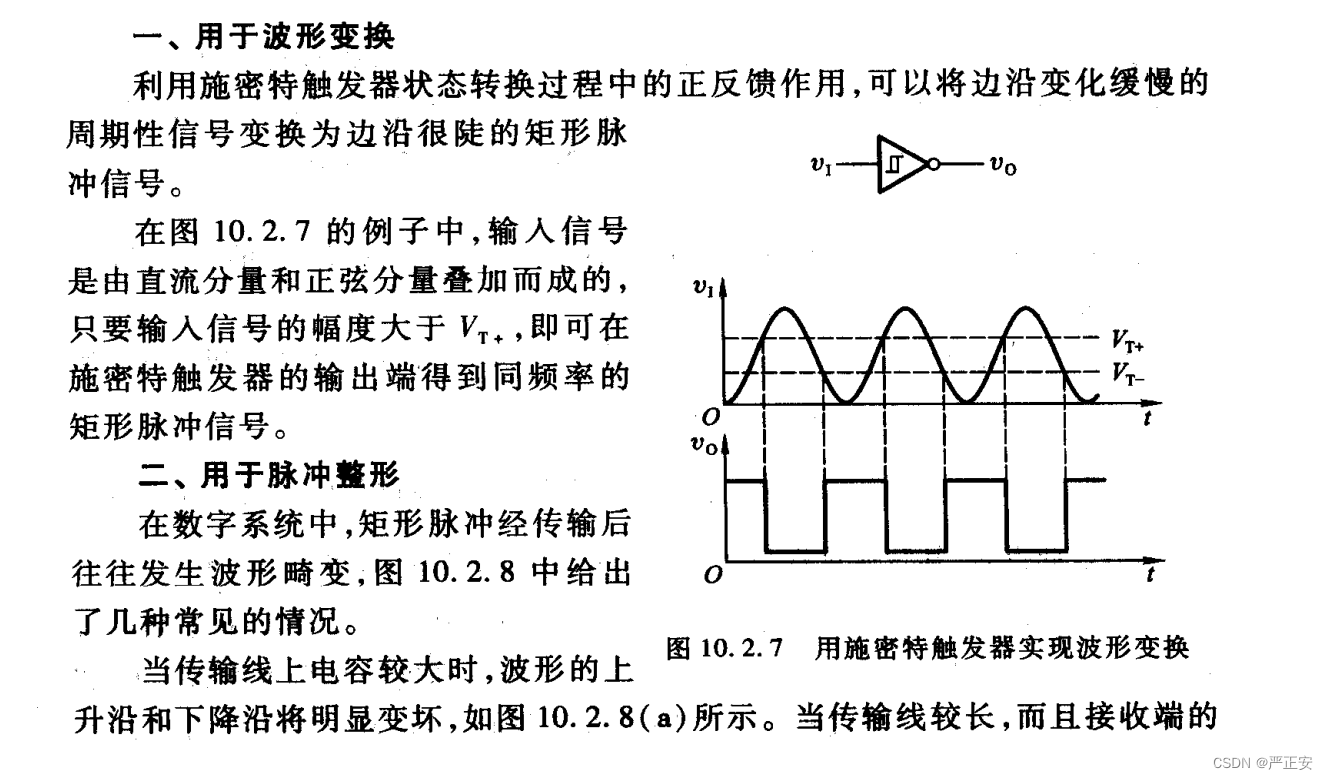

波形变换

将周期性但是边沿变化缓慢的信号变成周期性的方波信号

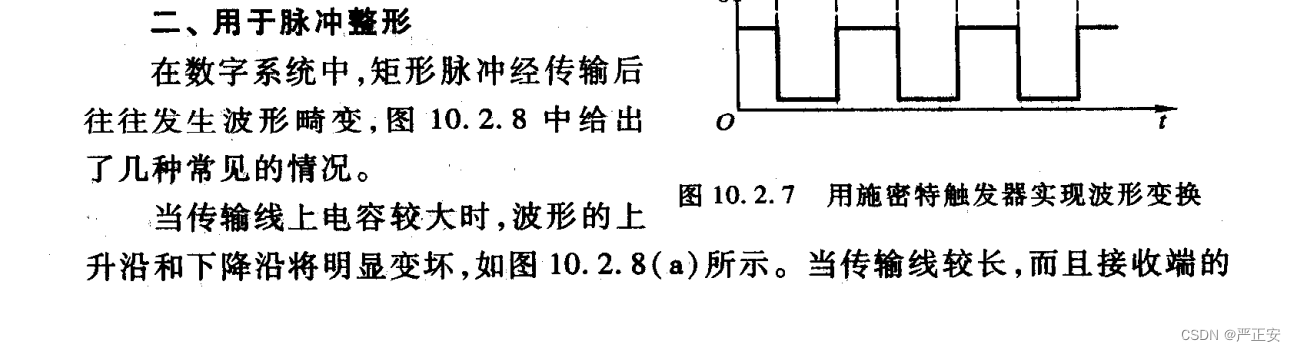

脉冲波形的整形

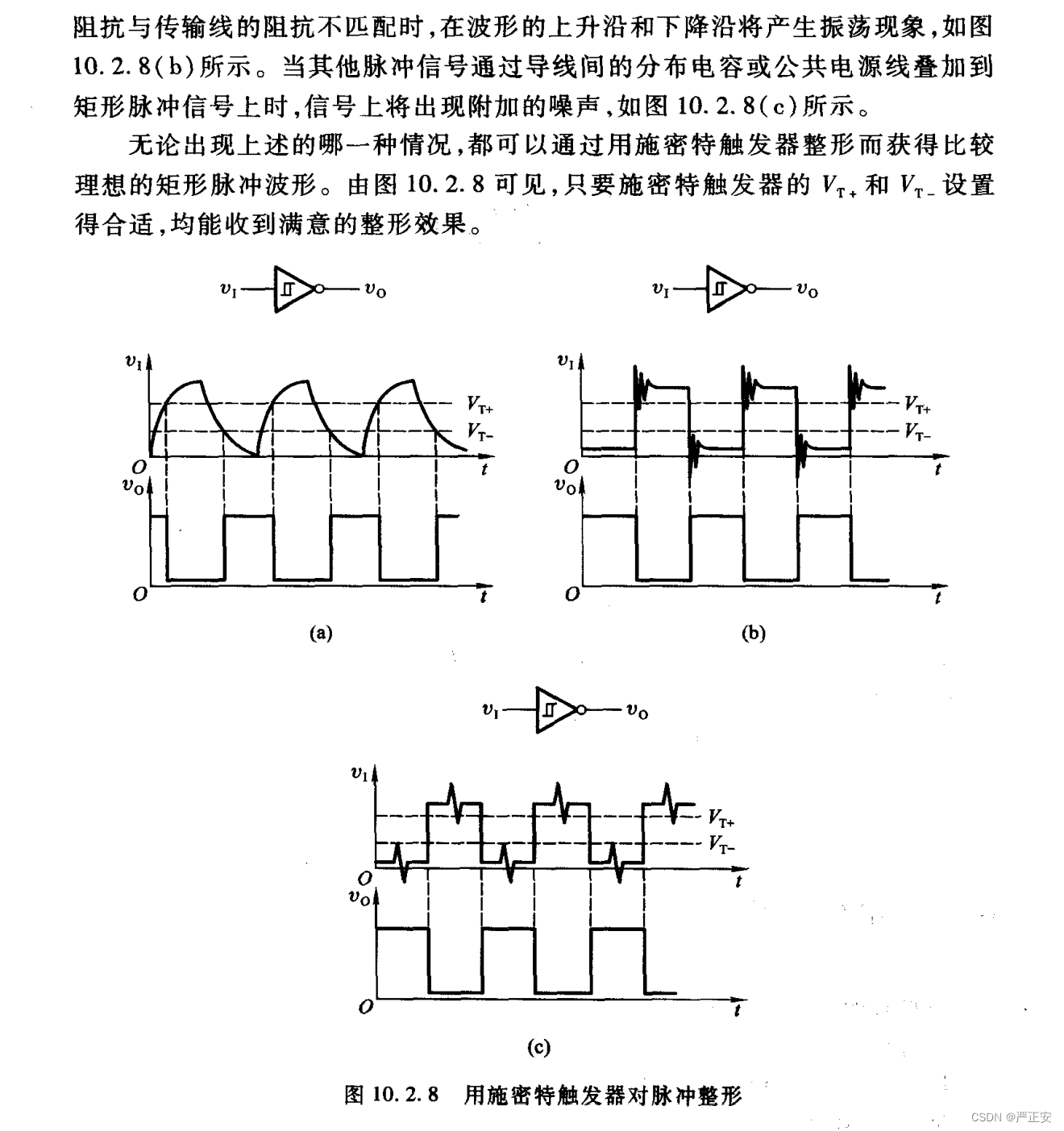

 上面的电路时反向施密特触发器，经过之后，正向与负向电压控制底下，然后大家可以看到一个相应的输出方波信号，所以我们可以将自己产生的震荡信号，我们可以通过施密特触发器进行一个整形

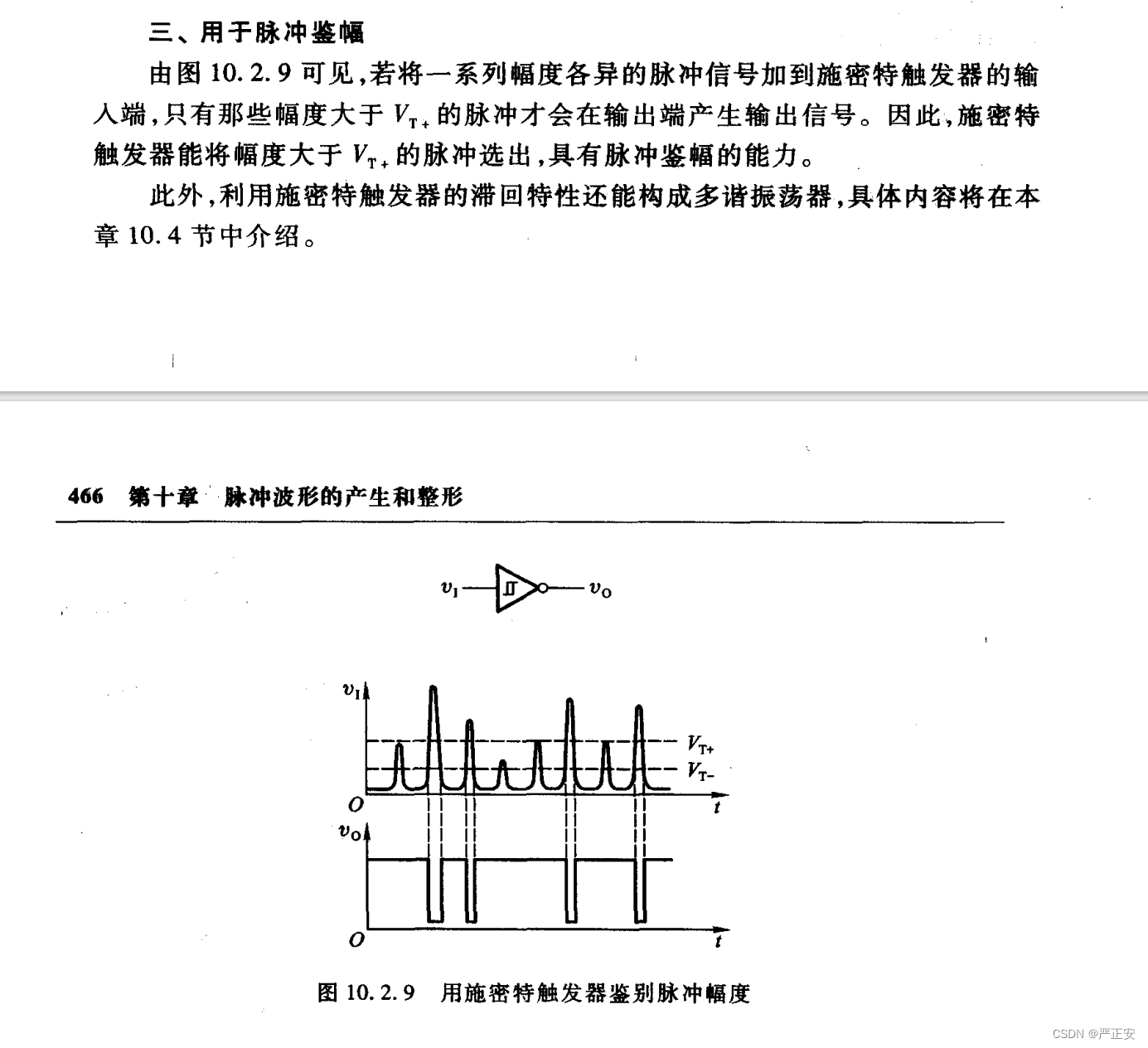

脉冲鉴幅



多谐振荡器
