电平触发的触发器

已于 2023-04-17 12:56:00 修改
阅读量6.3k 收藏 9
点赞数 3
分类专栏： 数字电路 文章标签： fpga开发 单片机 嵌入式硬件
于 2022-12-04 21:04:12 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_52555753/article/details/128176681
版权

目录

引言

电路分析

分析输入输出关系

时钟信号

同步SR触发器的工作原理

1.时钟信号等于0期间

2.时钟信号等于1期间

总结

电平触发的D触发器（D锁存器）

引言

普通的SR锁存器没有任何抗干扰能力

我们要加控制信号，来抵抗干扰

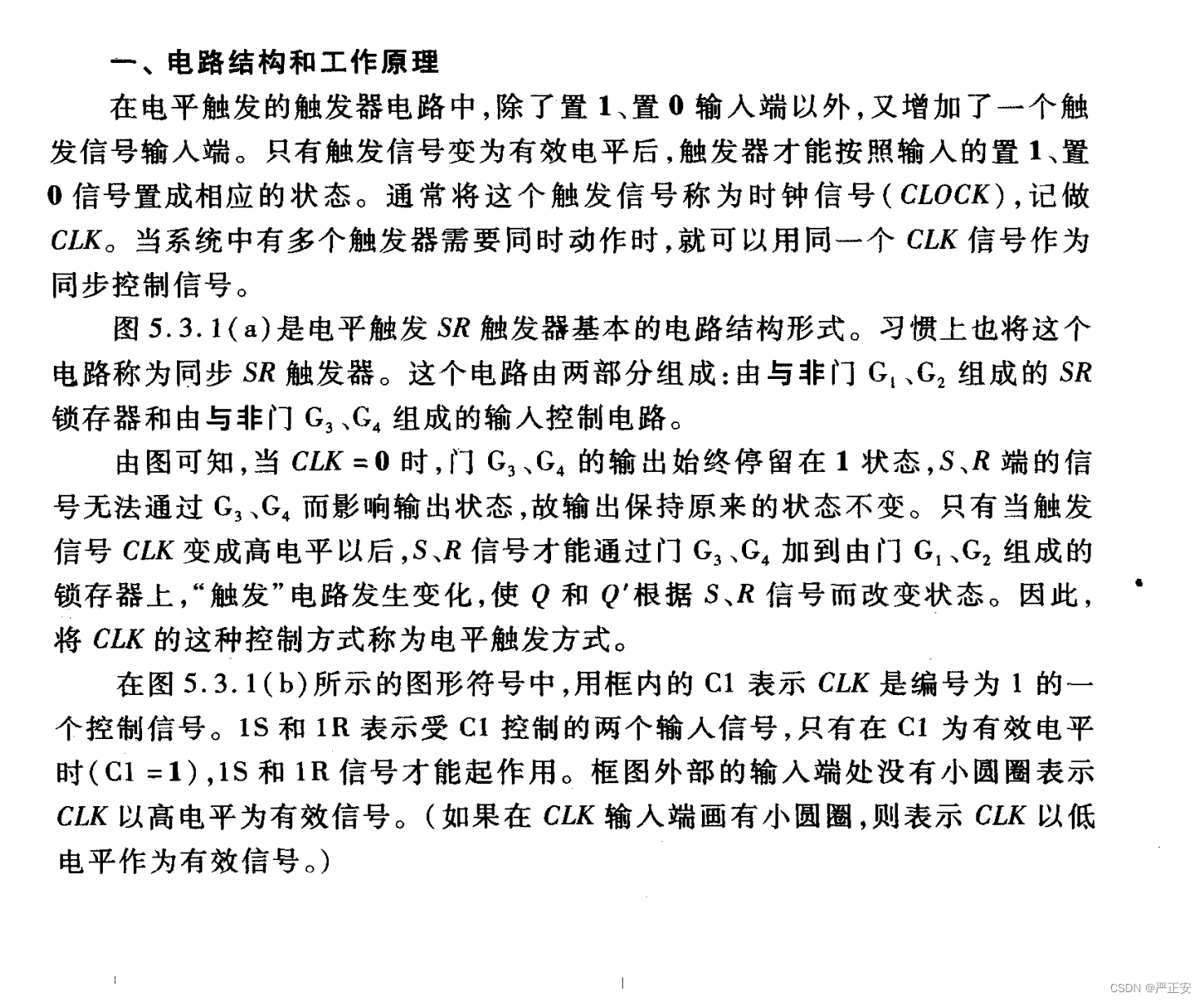

电路分析

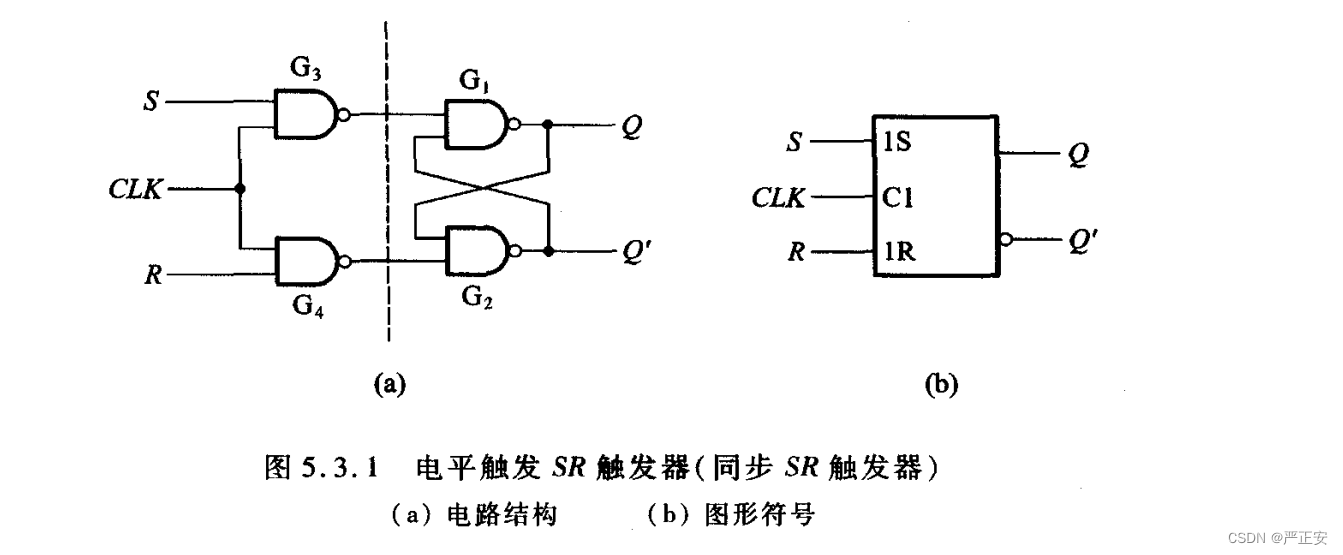

比如说我们不把信号直接加在门上，我们可以再加一级门电路，让这个输出和输入不在同一个门上，我们希望加入一个控制信号，来控制电路工作的时刻

对电路结构做这样的调整，我们认为有问题的地方，就可以来进行改进，这种结构称为电平触发的触发器

分析输入输出关系

在控制信号的电平控制下，分析输入输出关系

时钟信号

我们简单来说一下时钟信号

CLK 我们称之为时钟信号（Clock 信号），我们有时也可以称之为时钟脉冲信号

 时钟脉冲信号缩写为CP （Clock Pulse）

这个信号是一个周期性的方波信号

这个信号对于我们电路的工作来说非常重要

时序电路的时序靠时钟信号来控制，时序电路单单靠时钟信号就可以让他工作

清楚的看到，由高低电平构成

我们不单会考虑01，我们还会考虑触发点

从0到1，我们称之为上升沿，正边沿

从1到0，我们称之为下降沿，负边沿

每一种电路结构，时钟信号对他的控制是不一样的

同步SR触发器的工作原理

时钟信号的状态作为前提条件

分为两种情况

1.时钟信号等于0期间

对于与非门来说，处在保持不变状态

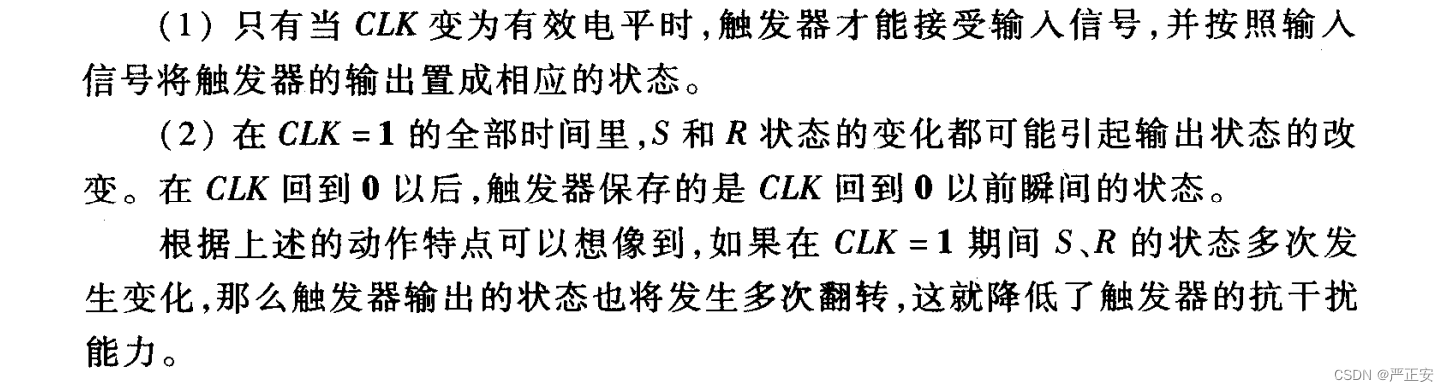

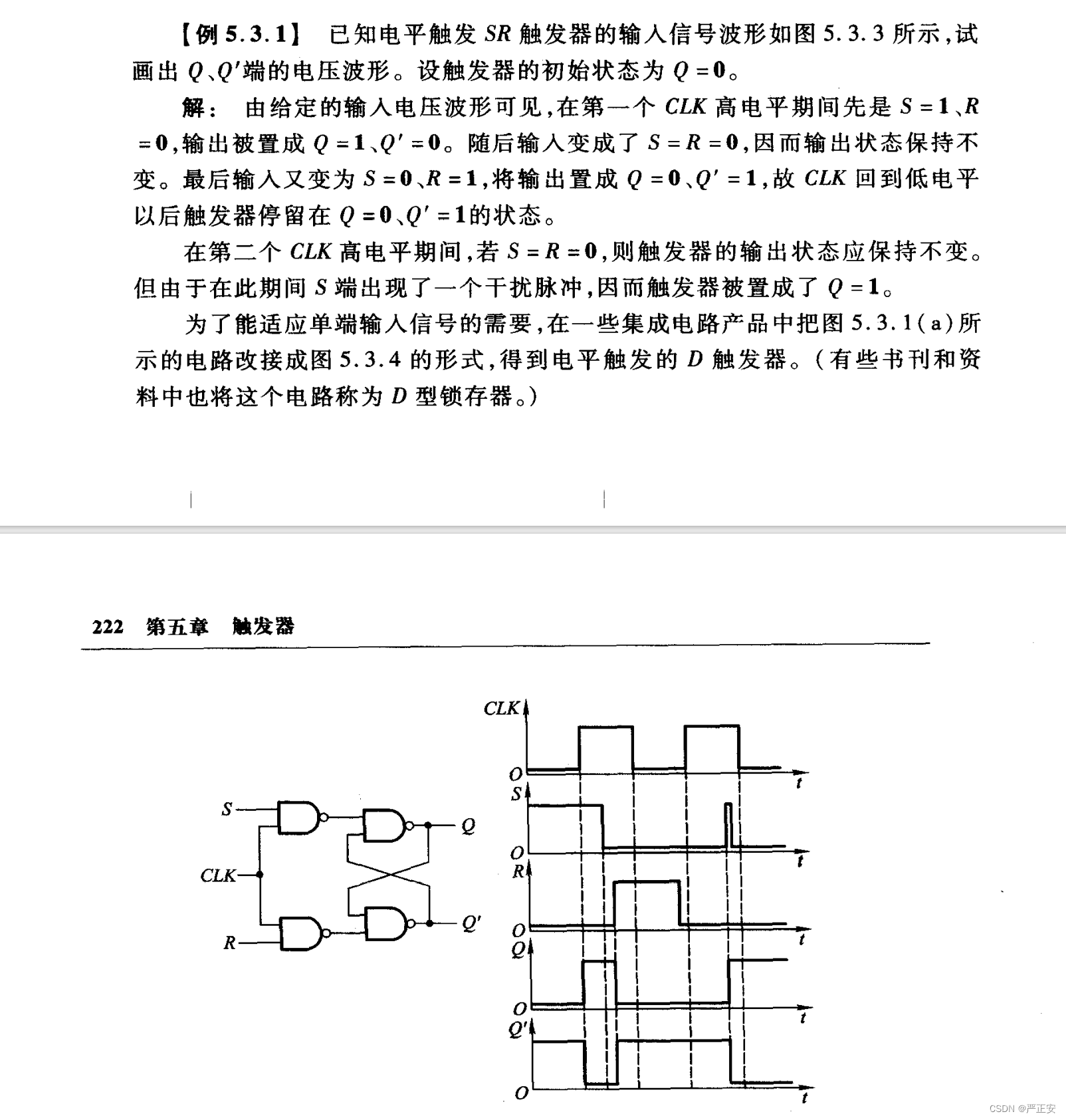

2.时钟信号等于1期间

SR的锁存器，时钟信号是控制信号，有SR两个输入端

不定的含义有两种: 1.突然变成低电平 2.时钟信号突然变成低电平，两个信号变化均能产生不定状态

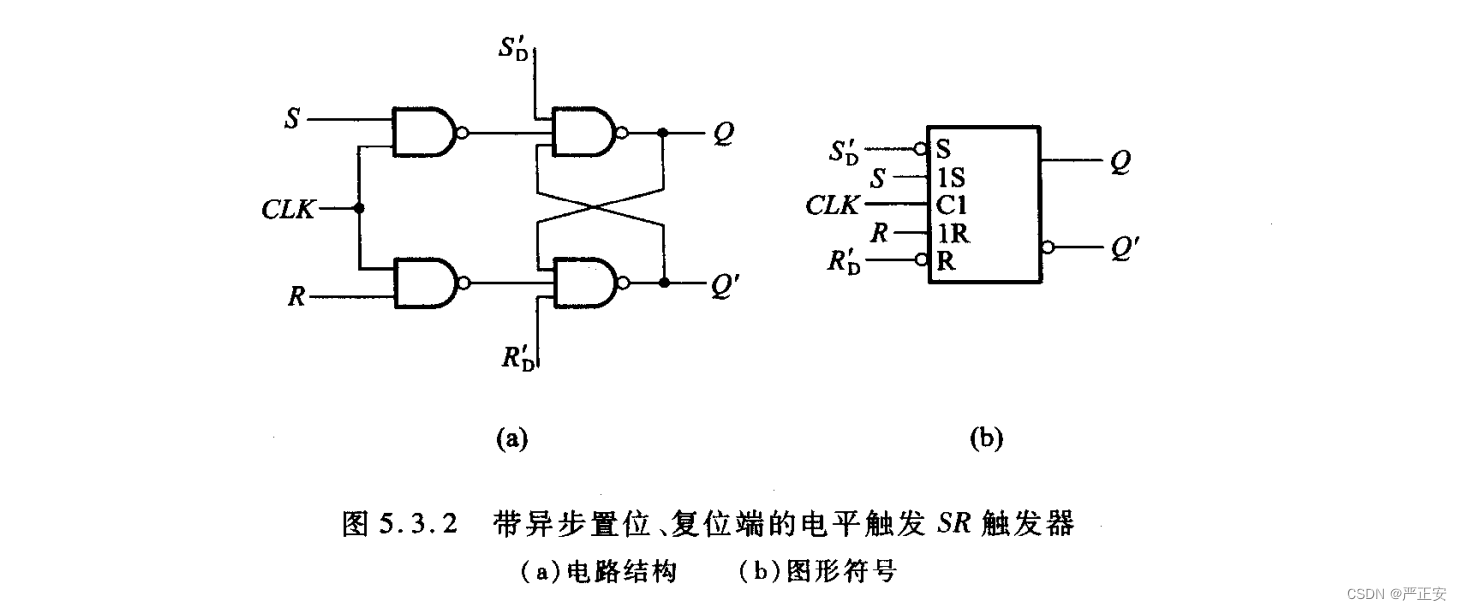

电路的工作我们需要设置初始状态，所以我们往往做成集成电路的时候，我们要考虑这个实际当中的应用，我们会在输入端上增加两个控制端

 表明这里加了直接的置1端，可以方便的设置初始状态，以后我们再用触发器的时候用符号来表示逻辑功能

总结

现在触发器里面还有不定状态的存在，如果要出现这样的问题，电路工作还是要受到影响

电平触发的D触发器（D锁存器）

引言引言
