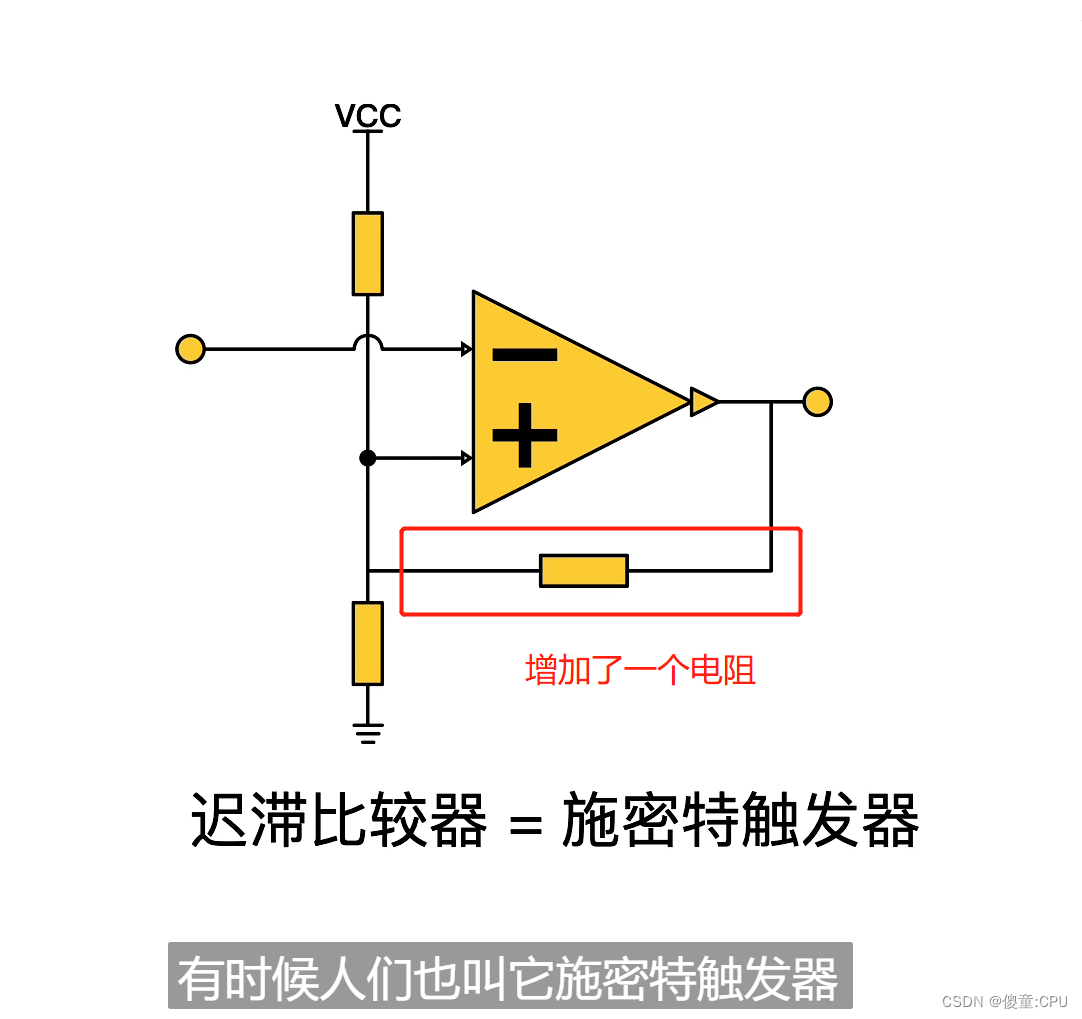

施密特触发器

施密特触发器

应用

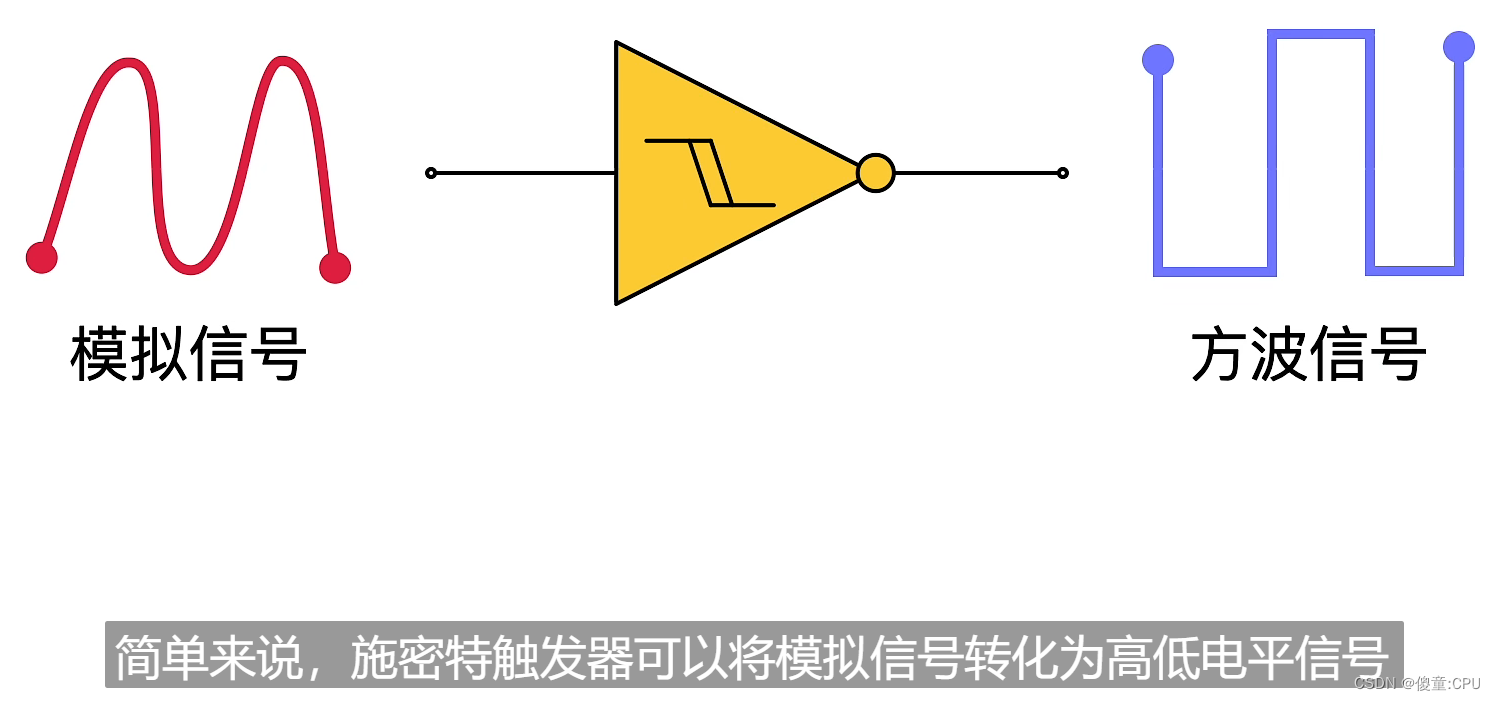

1. 波形变换
   可将三角波、正弦波、周期性波等变成矩形波。
2. 脉冲波的整形
   数字系统中，矩形脉冲在传输中经常发生波形畸变，出现上升沿和下降沿不理想的情况，可用施密特触发器整形后，获得较理想的矩形脉冲。
3. 脉冲鉴幅
   幅度不同、不规则的脉冲信号施加到施密特触发器的输入端时，能选择幅度大于预设值的脉冲信号进行输出。
4. 构成多谐振荡器
   幅值不同的信号在通过加上一个合适电容的施密特触发器后会产生矩形脉冲，矩形波脉冲信号，常用作脉冲信号源及时序电路中的时钟信号。

输出的是一个方波（矩形波）。
