【电路第六章】电路中的常用储能元件分析

电路分析中，可能对于电容电感我们只是对其数据参数有个了解，对于真的计算原理不明白，所以这章就从公式的角度分析电容电感的各项参数是如何得到的，这样有助于以后我们在电路中了解它们的不同作用！

一、电容元件
电容的特性是根据物理量电荷q与电压u的代数关系来体现的！
当电压参考电极与极板储存电荷的极性一致时，线性电容有以下特性
                                q=Cu

根据电流等于单位时间内流过截面的电荷量有
             i =dq/dt =d(Cu)/dt =C*du/dt
表明电流和电压的变化率成正比。当电压为直流，电流就为零，就是我们说的隔断直流的原理了！

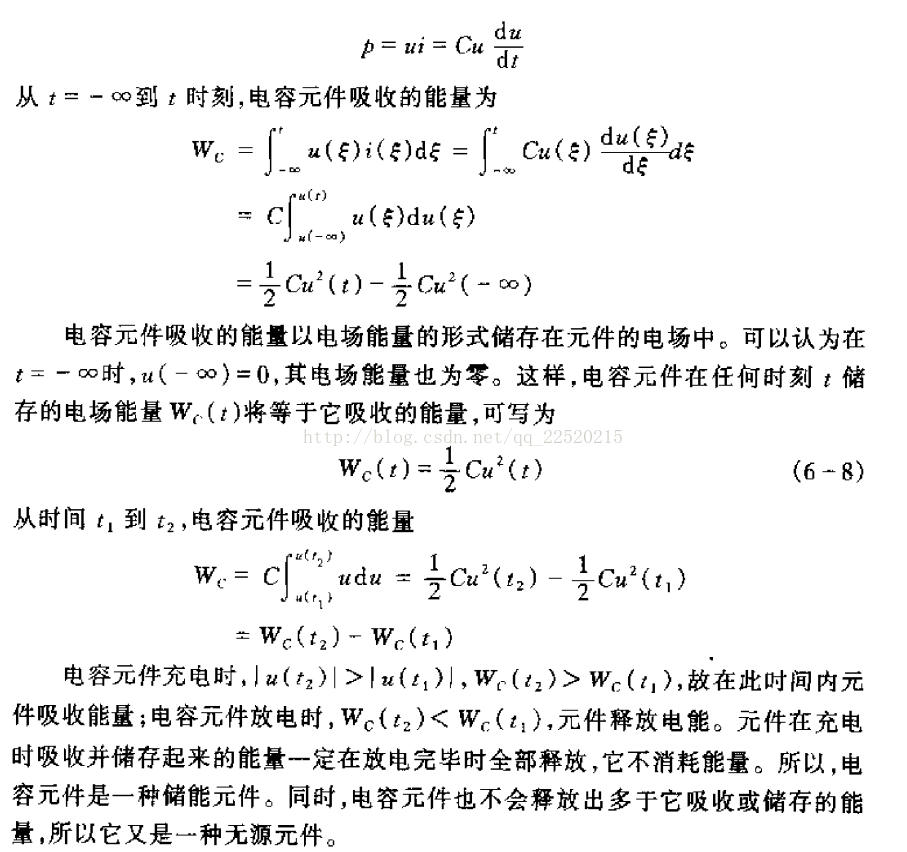

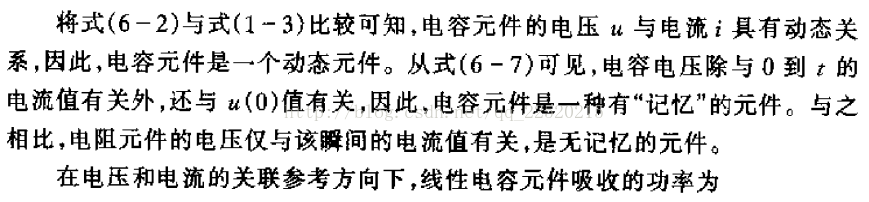

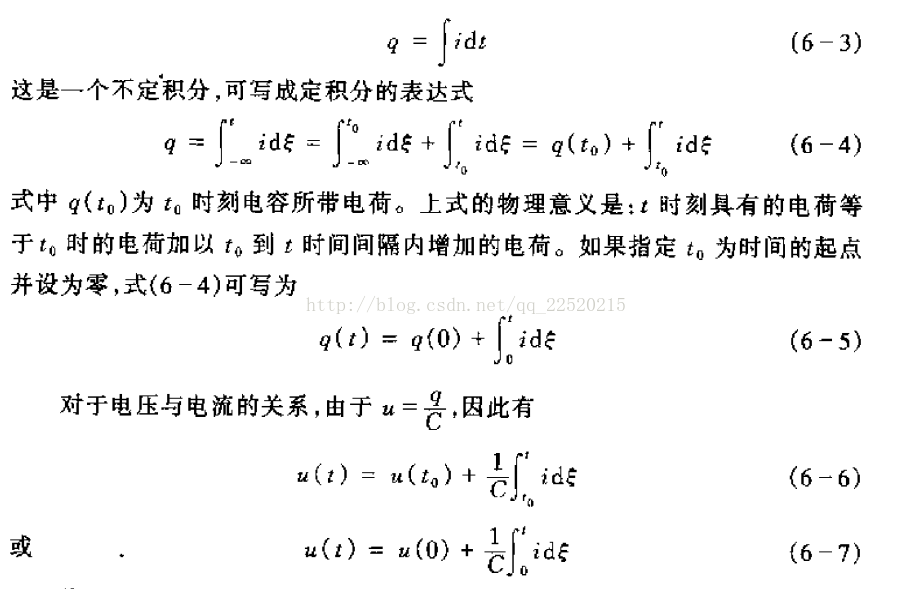

从上逆向积分可以得到

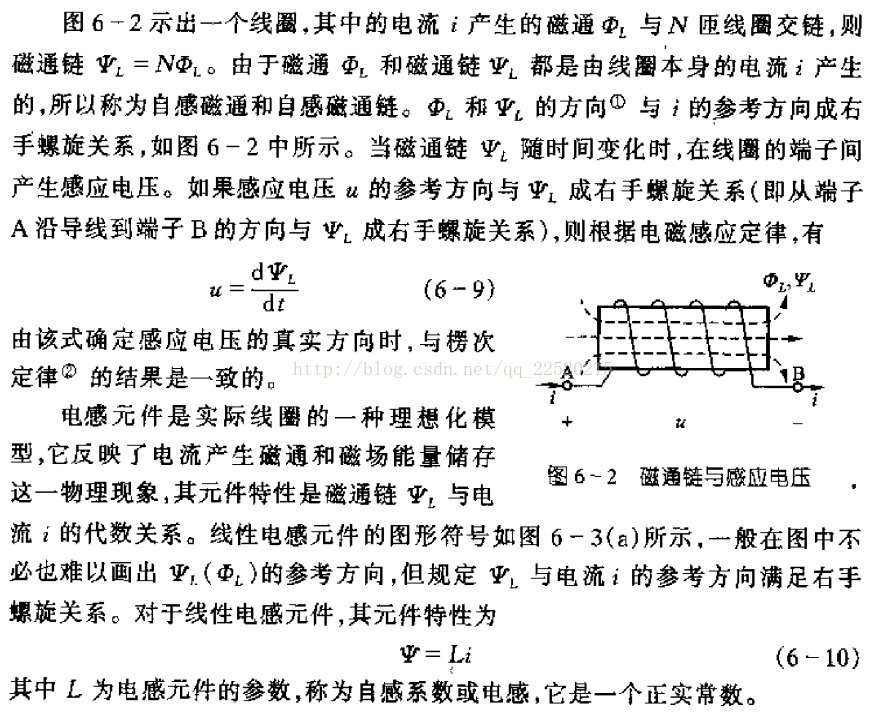

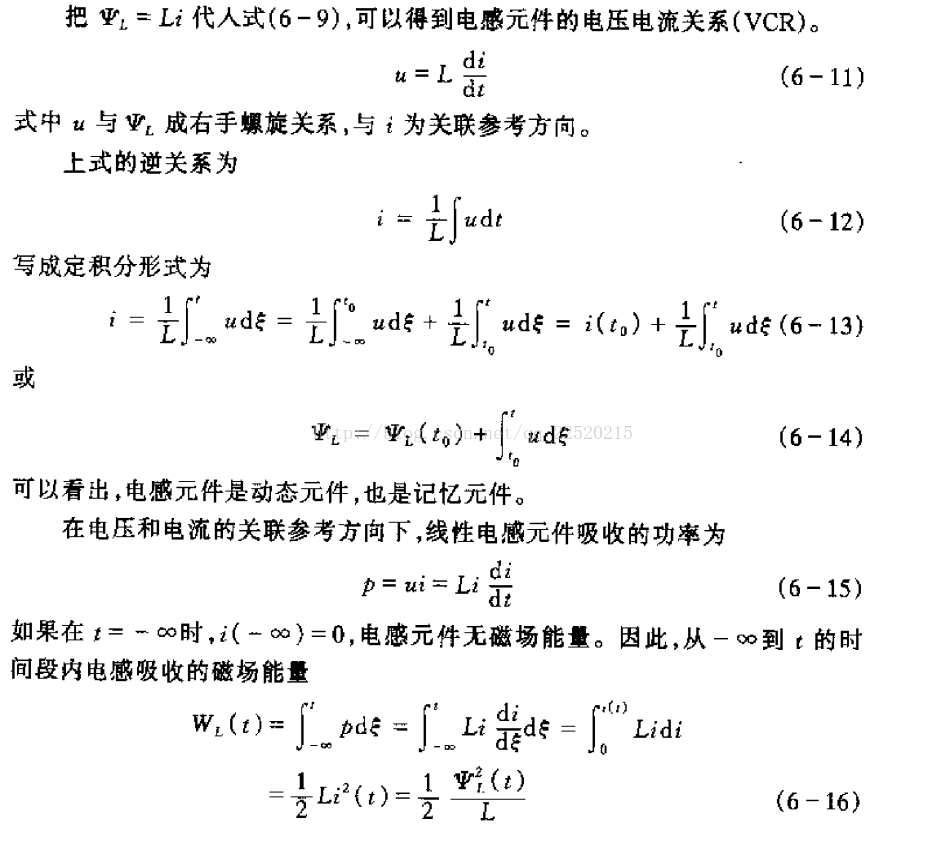

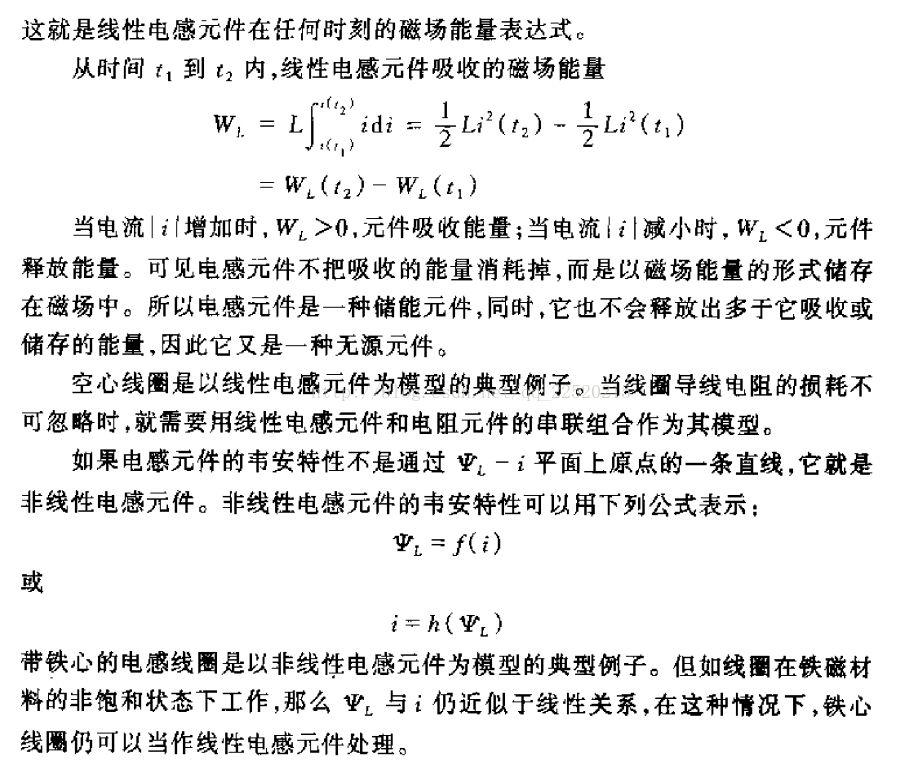

二、电感元件

三、电容、电感之间的串并联

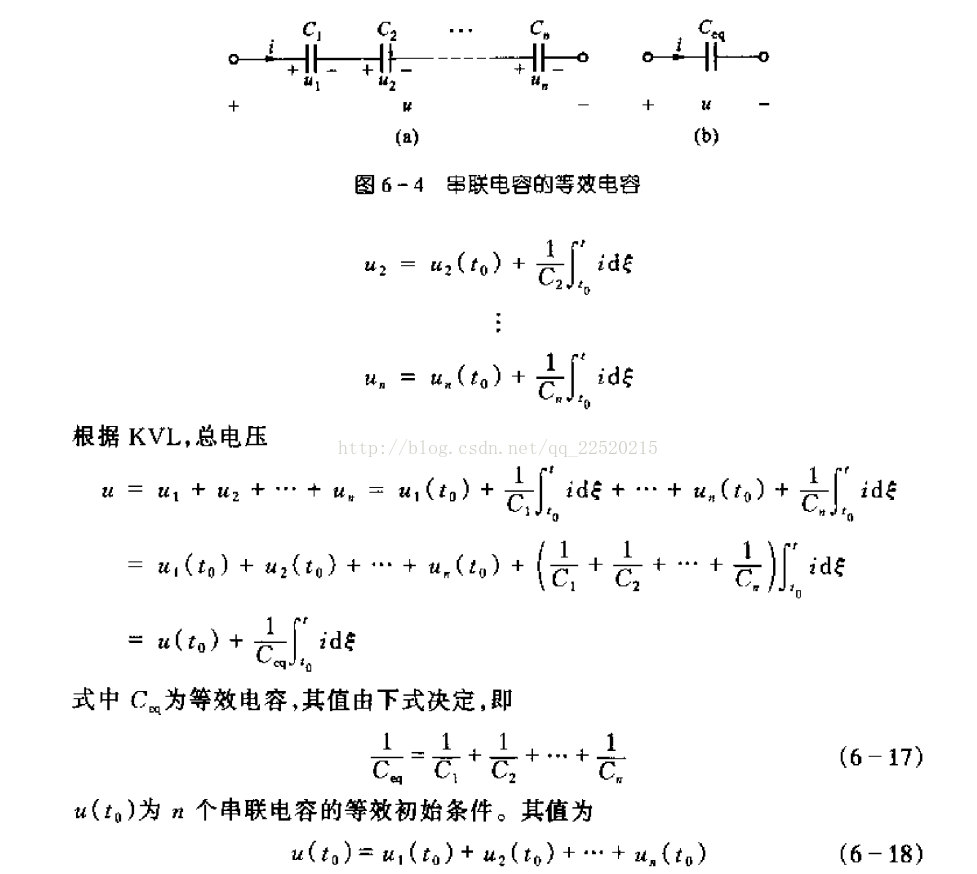

串联电容：

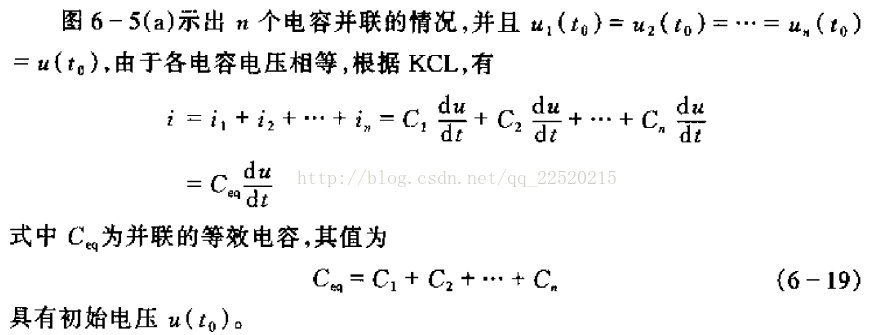

电容并联：

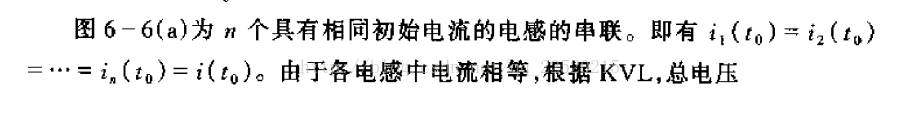

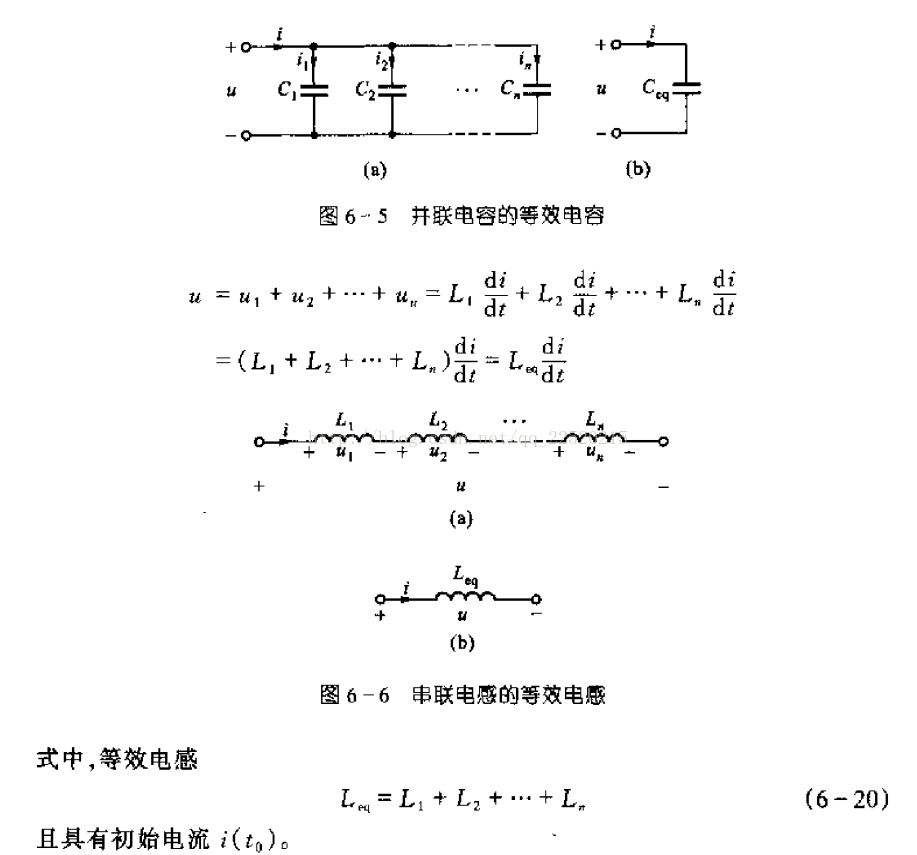

电感串联：

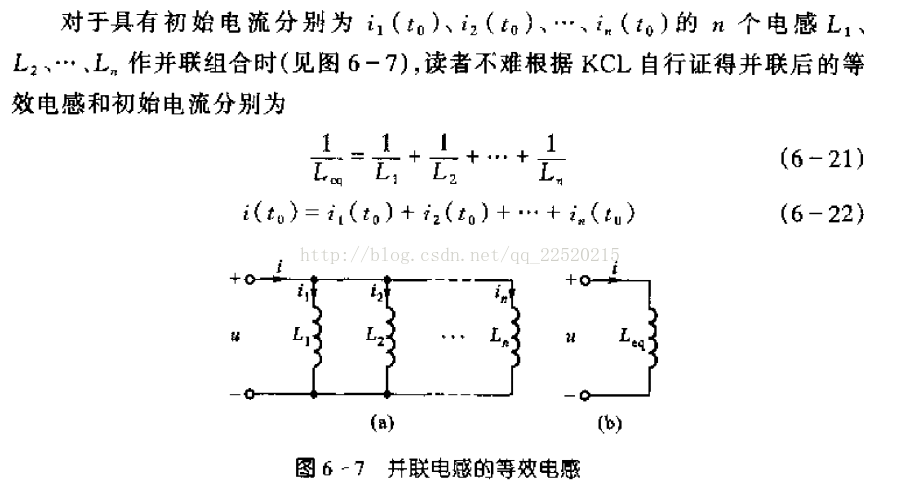

电感并联：

以上主要是对平时用的公式进行证明，只是为了好理解!知道原理总比不知道好！哈哈！
