一、概述：

自从2010年Hinton大神团队使用深度学习（Deep Learning）算法在 ImageNet 比赛中获得冠军之后，深度学习算法的触角在计算机视觉、语音识别、自然语言处理等领域不断延伸，并且在这些领域都取得了极大的成功。而2015年的ImageNet比赛也到处都是深度学习算法的影子。深度学习建立在各种神经网络结构的基础上，借助于GPU和大数据，使得深层的神经网络也能被很好的学习。其中卷积神经网络在计算机视觉领域有很重要的地位，本文主要从LeNet-5这个经典的例子入手，逐步分析卷积神经网络的特殊结构。

二、预备知识：

MLP（Multilayer Perceptron，多层感知器）是一种前向神经网络（如下图所示），相邻两层网络之间全连接。

例如：假设输入层有m个节点，隐含层（hidden layer）有n个节点，输入m维向量数据 $x\in R^m$ ，则隐含层的第i个节点的输出为 $sigmoid(x^\top w_i + b_i)$ 。 $w_i$ 是连接到第i个隐含层节点的权重向量， $b_i$ 是第i个节点的偏置，sigmoid通常使用tanh函数和logistic函数。

三、LeNet-5：

1998年Yann LeCun在论文“Gradient-Based Learning Applied to Document Recognition”中提出了LeNet-5，并在字母识别中取得了很好的效果。LeNet-5的结构如下图所示：

input：输入图片，32*32像素；
C1：5*5卷积核，生成6个feature maps，共需要（6*5*5 + 6）=156个参数；

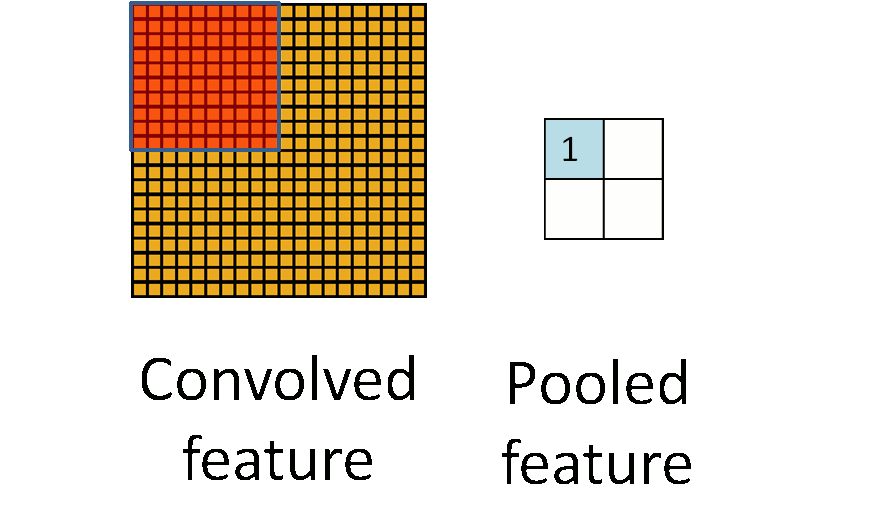

S2：2*2个像素相加，然后乘以一个参数，加上一个偏置，共计2*6=12个参数；
C3：5*5卷积核，生成16个feature maps，每个feature map由S2中若干个feature maps卷积得到，如图Table1所示；
S4：和S2相同的操作，共计16*2 = 32个参数；
C5：与S4全连接，共计（5*5*16*120+120）=48120个参数；
F6：与C5全连接，共计（120*84+84） = 10164 个参数；
output: 与F6全连接。

下面开始对各层进行具体分析。

卷积：

C1/C3/C5这三层都用了卷积操作，学过数字图像处理的同学一定对这种图像上的卷积很熟悉，本质上是用一块权重模板在图像上的各个区域做加权求和，如下图所示：

图中黄色的3*3 卷积核从图像的左上角开始向右或向下移动，对移动过程中覆盖的区域求加权和。最后得到(5-3+1)*(5-3+1)大小的卷积结果，称为一个feature map。

LeNet-5的C1层用6个5*5卷积核对输入的32*32图像进行卷积，每个卷积核对应生成一个(32-5+1)*(32-5+1)的feature map，共计6个feature map。

C3的过程稍为复杂，C3总共生成了16个feature map，每个feature map按照Table1选择输入。例如C3编号为0的feature map是由S2中编号为0、1、2的feature map 生成的。先由3个卷积核分别在S2的0、1、2 feature map上生成3个临时feature map，然后把这三个临时feature map相加得到C3的feature map 0。这样构造C3 有两个好处：一是相比于全连接，可以减少参数的数量；而是每个feature map的输入都不相同，可以达到互补的效果。

C5层用全连接的方式，每个feature map都是由S4中所有的feature map卷积结果求和得到的。由于S4的feature map大小是5*5，卷积核大小也是5*5，所以卷积后得到的是一个1*1的矩阵。

另外，C1/C3/C5每个feature map计算结果都会在计算结尾加上一个偏置。
