三菱串行通信模块QJ71C24N跟海浦蒙特变频器HD09-2S0P2G进行Modbus RTU通信，进行频率设定、正反转、停止、频率监视。

PLC配置：

基板：Q35B。

电源：Q61P。

CPU：Q06H。

串行通信：QJ71C24N。

变频器：

海浦蒙特HD09-2S0P2G。

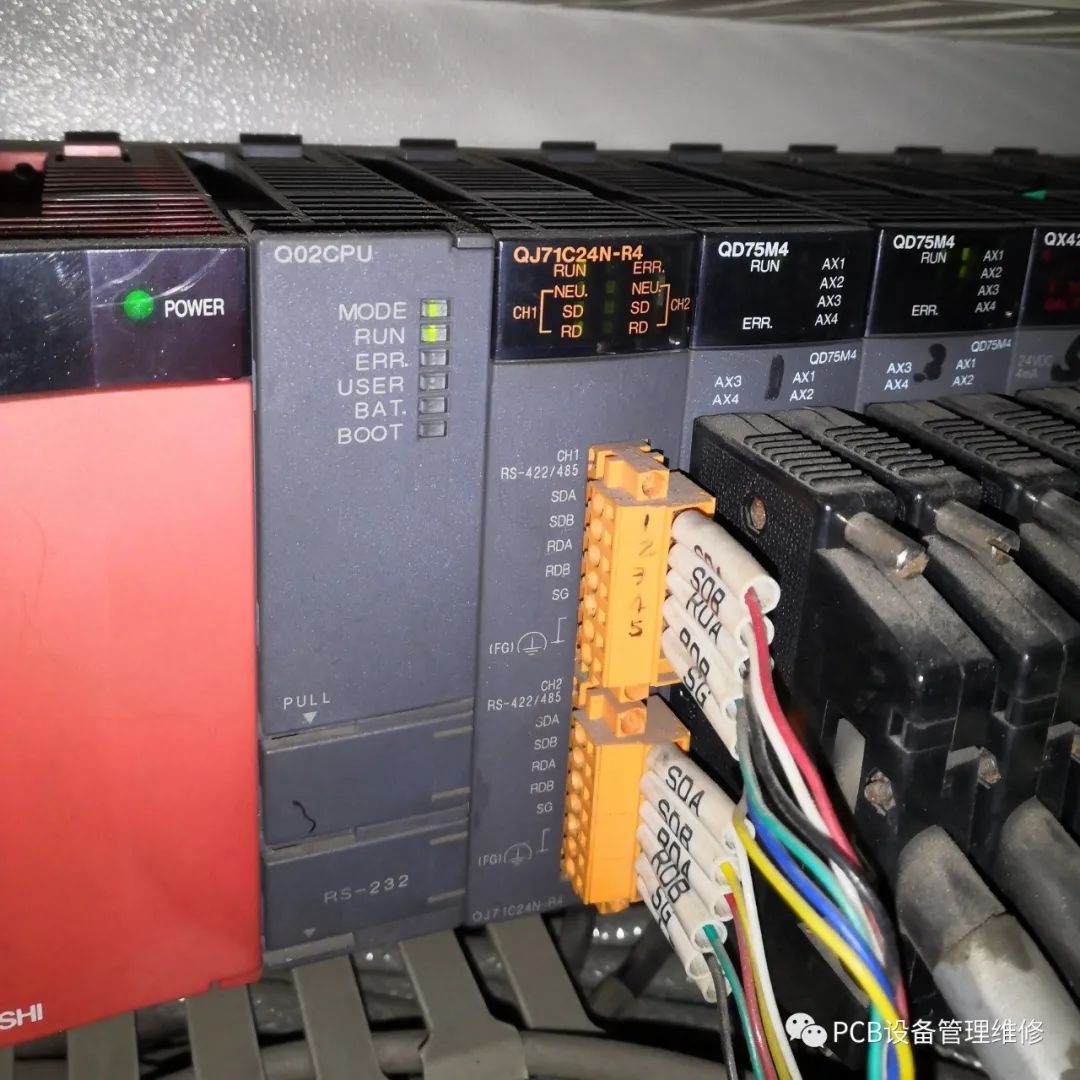

QJ71C24N-R4

QJ71C24N模块指示灯状态：

RUN：ON，运行正常。

ERR：ON，发生错误。

NEU：ON，(MC指令报文空闲状态)。

SD：ON，数据发送中。

RD：ON，数据接收中。

变频器RS485接口标准RJ45端子：

1、3：+5V

2：485+

4、5、6：GND

7：485-

8：保留

通信接线：

采用二线制半双工方式485接口标准：

        SDA一一一一一一→485+

           |

        RDA

           |

          □←终端电阻110Ω(双绞电缆)

           |

        SDB一一一一一一→485-

           |

        RDB

      &
