做一个小项目的原因，需要使用无线传输数据，实现双向通信。恰好实验室有几对蓝牙模块，就用了这个模块。本来为了图快速实现功能，直接使用了正点原子的蓝牙例程，总是显示检测不到蓝牙模块。被坑了一天也总算弄出来了，在此记录自己调试笔记。方便以后调试自己调试说明。这里我选用的是蓝牙模块HC-05主从一体蓝牙模块。

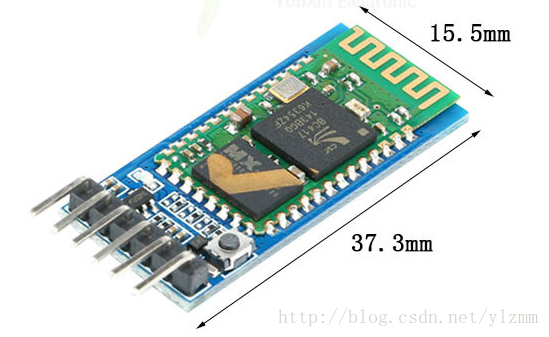

如下是选用的蓝牙模块

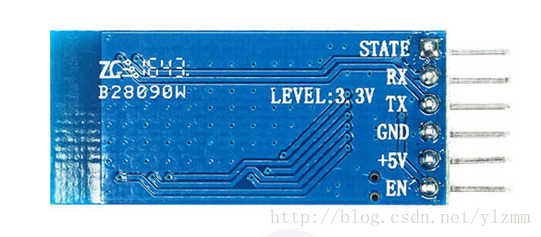

1. 硬件连接
VCC: 接电源的正极(这里需要接+5V)
GND：接电源的负极
RXD：接收端，蓝牙模块接收从其他设备发来的数据；正常情况接其他设备的发送端TXD
TXD: 发送端，蓝牙模块发送数据给其他设备；正常情况接其他设备的发送端RXD
STATE：状态端
EN：使能端，需要进入AT模式时接3.3V(需要注意的是这里是按住按键进入AT模式，而直接给EN端接3.3V是进不去AT模式的,后面原理图会分析原因)
(通过电平进入AT模式正确的做法应该是设置PIO11引脚的电平，而不是EN端的电平)
2. 进入AT模式
USB转TTL和蓝牙模块连接好后，插上电脑。进入AT模式的两种方法。
方法一：先按住按键不放，再给模块上电。此时LED 2S闪一次，进入AT模式。波特率固定为38400。
方法二：模块直接上电。此时LED灯快闪(1s两次)。再按下按键，模块也会进入AT指令，此时LED还是快闪。这个时候的波特率和自己设置的一样,默认为9600。1位停止位，无奇偶校验。

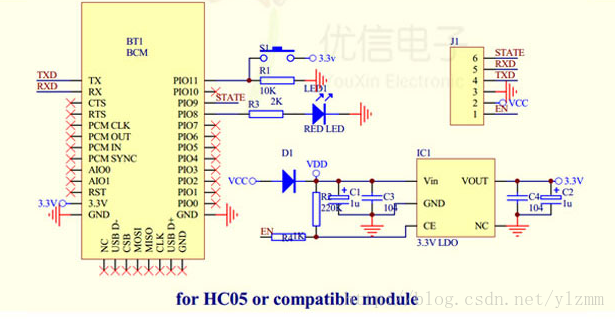

在文档上说可以听过给EN脚高电平直接进入AT模式。但是自己实际测试，进不了。最后我直接用万用表测量EN脚悬空的电平，有4.0V。查看原理图，折腾了半天也没通过单片机直接给EN脚电平进入AT指令状态。经过分析原理图也发现了一些问题
当VCC接5V时，EN脚悬空由分压原理，可以看出EN脚差不多也是4V多。当EN脚接低电平时，CE电压为0。IC电源芯片都没有使能，所以没有3.3V电压输出，当然蓝牙模块也没有工作。所以通过设置EN端电平进入AT模式这种说法是错误的。应该是通过设置PIO11脚的高低电平进入AT模式才是正确的。
这也是我直接拿这个模块用正点原子蓝牙历程，总是显示检测不到模块的原因。因为根本单片机根本就没有让这个模块进入AT模式。为什么正点原子的蓝牙模块可以呢？

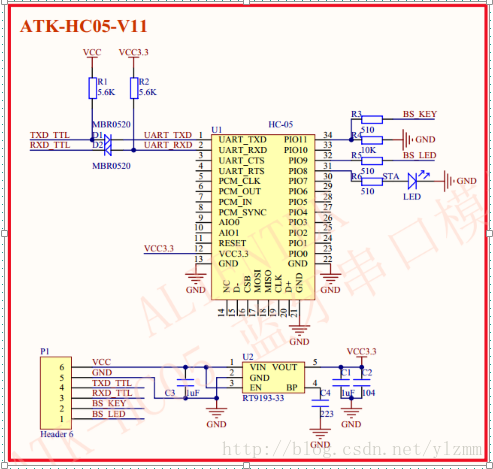

一起看看它的原理图。
为什么人家可以通过单片机设置进入AT模式，人家直接通过操作BS KEY引脚(相当于PIO11脚)，当然可以直接AT进入咯。
所以拿到这个模块怎么办呢？两种方法
第一种：自己把PIO11引脚自己引出来，这样就可以通过单片机进去AT模式。设置相应的参数了。
第二种：自己在电脑串口上把两个模块的参数设置好，然后直接拿来通信。
下面详细讲解第二种方法：
进入AT指令模式后。
串口调试助手中一定要勾上发送新行，才会在发送字符后面添加\r\n 。不然每次就自己添加
1.测试通信是否有问题
发送： AT
返回：OK
2.设置波特率
发送：AT+UART=115200,0,0 (详细意义看它的AT指令集即可)
返回：OK
查询波特率：
发送：AT+UART？
返回：+UART=115200,0,0
OK‘’
3.设置蓝牙的名称和密码
发送：AT+NAME=xxx(默认名称HC-05)
返回：OK
这里使用AT+NAME?是查询不到名字的
设置密码
发送：AT+PSWD=XXXXXX
返回：OK
AT+PSWD?查询密码
注意(两个模块通信时,设置好主从模块后,他们的密码必须一样）

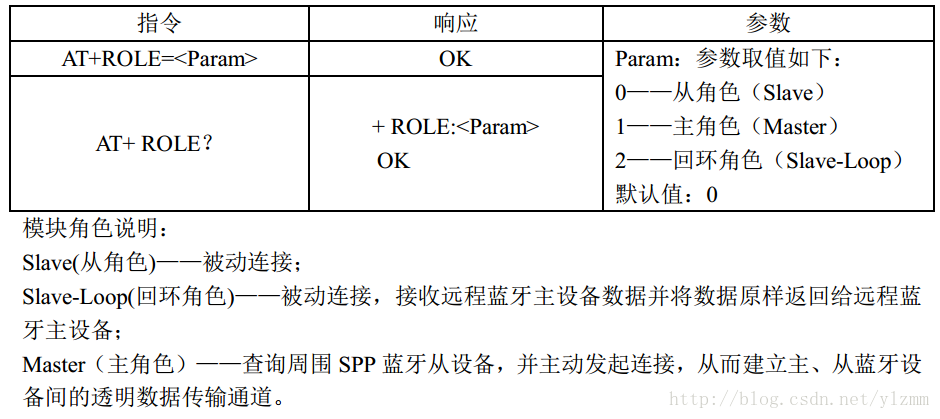

4.设置/查询—模块角色
这里设置两个相互通信的蓝牙模块，一个设置为从角色，一个设置为主角色。

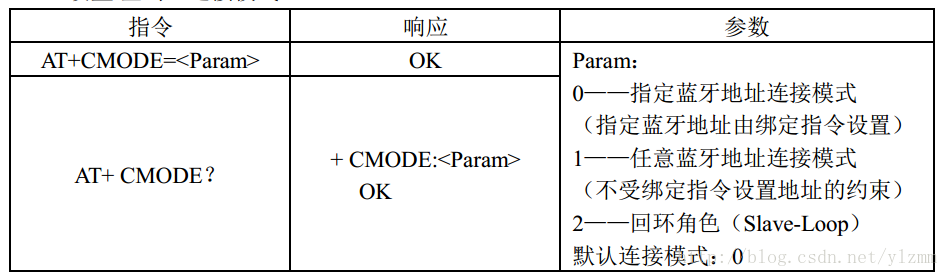

5.设置/查询——连接模式
发送：AT+CMODE=0
返回：OK
两个模块都设置为指定蓝牙地址连接

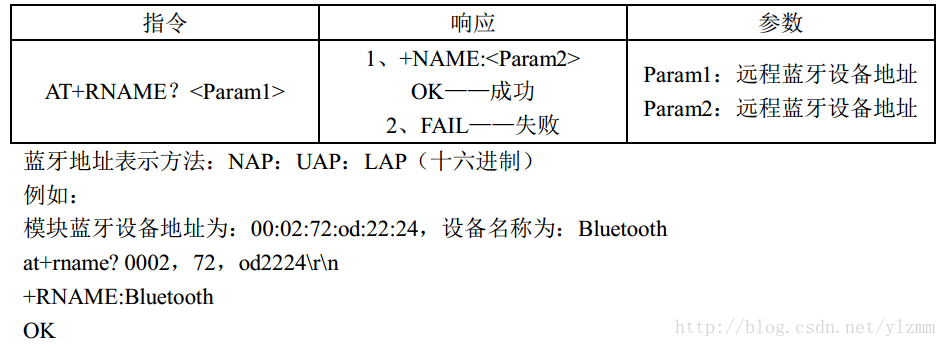

6.获取远程蓝牙的名称以及地址
两个模块主从角色,分别获到自己的地址。记录下地址，以便于下一步的相互绑定蓝牙地址

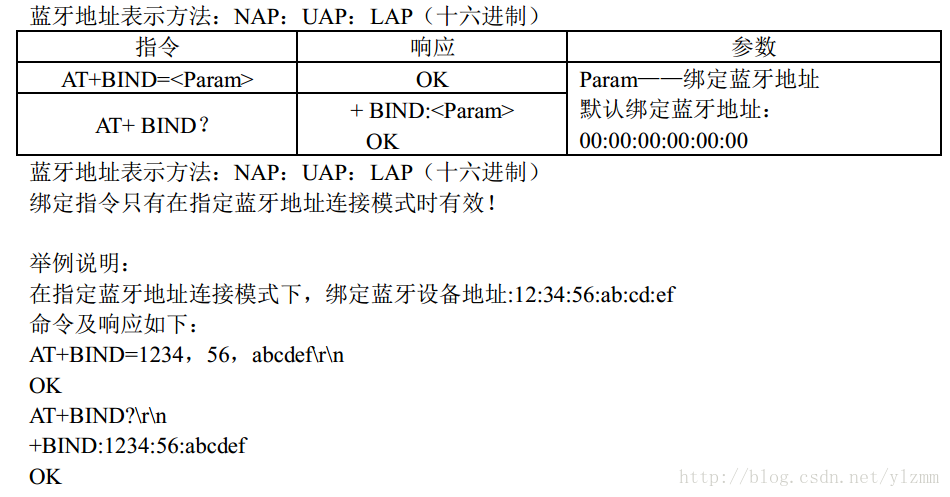

7.设置/查询——绑定蓝牙地址：
这里需要注意的是相互绑定地址。
比如：从机绑定主机的地址,主机绑定从机的地址。
这里仅举例：使用从模块绑定主模块的地址。
已知：主模块地址为98d3:31:4046ca
从模块绑定主模块地址
指令： AT+BIND=98d3,31,4046ca (绑定时，需要把获取的地址的：改为 ,符号)
返回：OK
完成以上步骤即可，就设置好了。接下来只需要通过串口发送接收数据就可以进行蓝牙发送接收数据。
