HC05蓝牙模块特点及使用介绍

前言

本文着重介绍HC05蓝牙模块(是主从一体的蓝牙串口模块)的原理、功能及使用方法

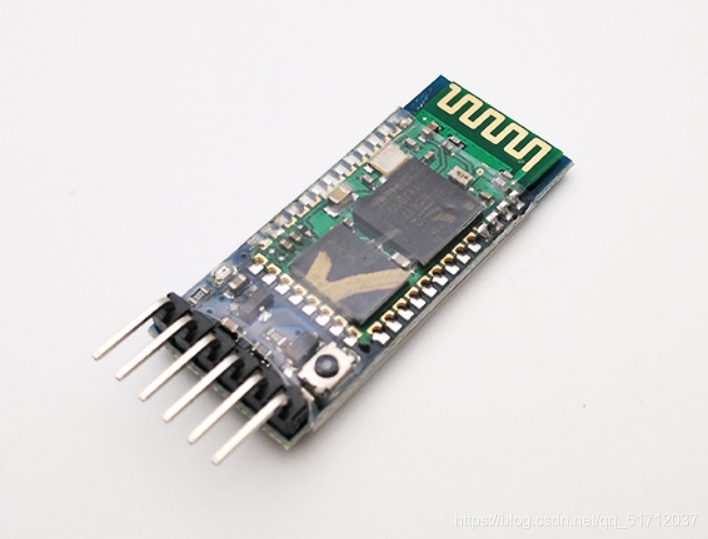

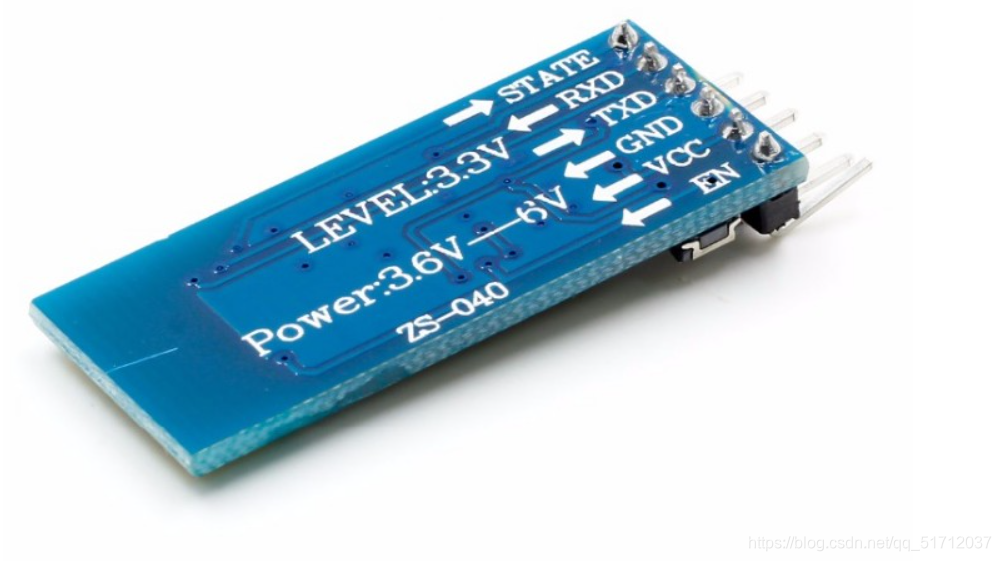

一、HC05蓝牙模块外观

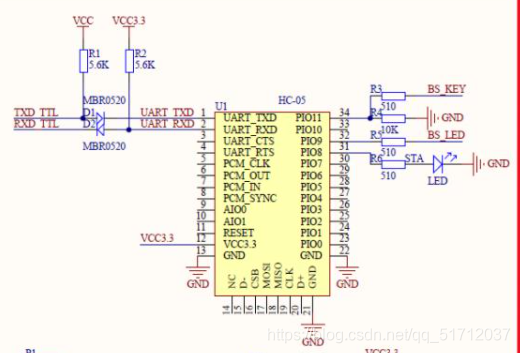

二、原理图

如下图所示，hc05蓝牙模块原理图如下

三、相关参数讲解

1.引脚

6根引脚，名称与功能如下;
VCC 接电源的正极，电压的范围为3.3v到5.0v
vdd 为外接供电电源输入端
GND 地线
TXD:模块串口发送引脚（TTL电平，不能直接接RS232电平），可直接接单片机的RXD引脚
RXD:模块串口接收引脚（TTL电平，不能直接接RS232电平），可直接接单片机的TXD引脚
KEY:用于进入AT状态：
LED:这个引脚是用来检测蓝牙模块是否已经连接上了其他蓝牙设备

2.通讯方式（tx、rx）

HC-05通过TX和RX引脚，支持使用标准AT命令。为此，用户必须在设备启动时进入特殊命令模式。启动进入数据模式，这样它就可以与其他设备进行无线通信

3.优点

• 灵敏
• 易于开发
• 性价比高

4.产品特性（根据官方参考资料）

• HC-05的主要工作是为您的项目添加双向（全双工）无线功能。它可用于两个具有串行功能的微控制器之间的通信，但它也可用于通过微控制器控制任何蓝牙设备,
• 支持的波特率：9600，19200，38400，57600，115200，230400，460800

四、适用场所范围

• 智能家居应用
• 远程控制
• 数据记录应用
• 机器人
• 监控系统

总结

对于HC-05蓝牙模块本篇文章以实用和易懂为主，如果详细了解还是推荐看其中文手册
后续还会更新自己其它了解或者使用过的传感器的相关知识。
