Star CCM+中用户自定义计算停止条件

前言

在Star CCM+软件中提供的停止标准有如下三个主要的选择，我们可以根据自己的需要进行选择组合使用：

1️⃣最大内部迭代（Maximum Inner Iterations）；

2️⃣最大物理时间（Maximum Physical Time）；

3️⃣最大步数（Maximum Steps）；

但是有时上述的三种方法并不适用计算的所有工况，比如在电池温度场仿真时，低温加热工况时我们需要根据电池的最低温度来停止加热。此时就需要我们用户自定义停止条件。

此外，有这么一种情况上述的方法也不是完全适用。通过稳态求解瞬态工况时，此时我们不知道达到稳态时需要的计算步骤。我们往往会给一个很大的迭代数量。但是这样又有可能浪费计算时间与资源。

本文将上述两种自定义停止标准的创建方法与步骤分别进行介绍，具体应用根据实际的仿真工况进行选择。

一 报告监测值为停止计算标准

1.1 选择一个报告监测值作为停止计算标准

在报告仿真模型的报告中创建一个报告，该报告的场函数类型根据项目实际的应用工况进行选择。例如：新能源动力电池热管理工况仿真，一般是根据电池NTC的温度进行定义停止标准，因场函数选择的就是温度场。

​

1.2 停止标准定义

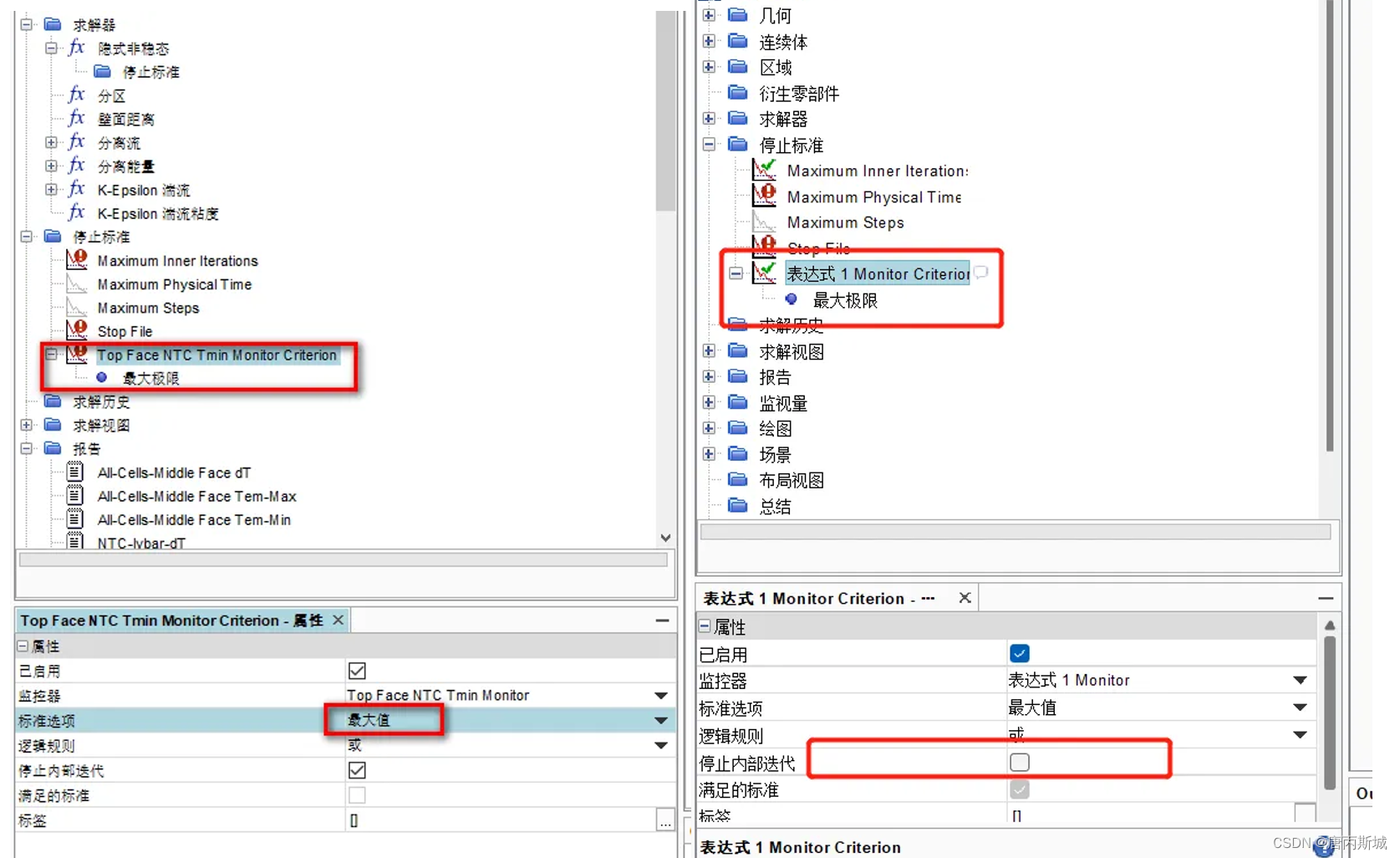

但是此处需要注意的是标准选项中的最大值最小值的选择；如果停止计算的数值较当前的数值小，则选择最小值，反之选择最大值。例如：动力电池低温加热工况，要求0摄氏度起始温度加热至电芯最低温度10摄氏度停止加热，此时我们自定义的停止标准为电芯的最低温度，当电芯的最低温度为10摄氏度时停止加热，即计算结束。此时的10摄氏度大于0摄氏度，因此选择最大值；3️⃣需要注意的是，必须勾选掉❌停止内部迭代；否则即使达到了停止标准，软件在取消内部迭代的同时还会继续计算，此时的停止计算标准就是去了意义。

​

二 渐进准则自定义停止标准

2.1 创建报告与监视器

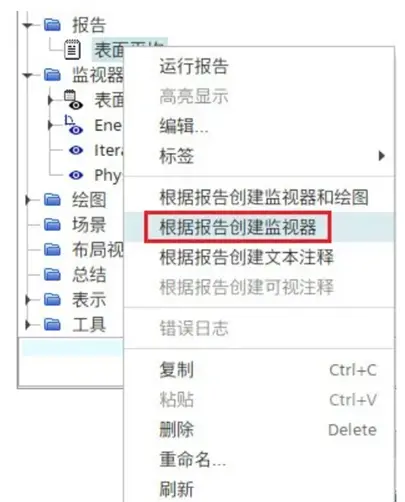

创建一个报告作为监测量（本文以表面平均报告为例）。创建好报告后右键→根据报告创建监视器。

​

2.2 停止标准创建

2.2.1 创建监视器准则

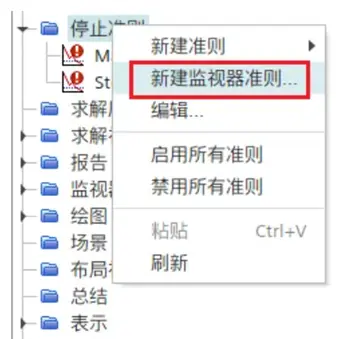

停止标准→右键→新建监视器准则。

​

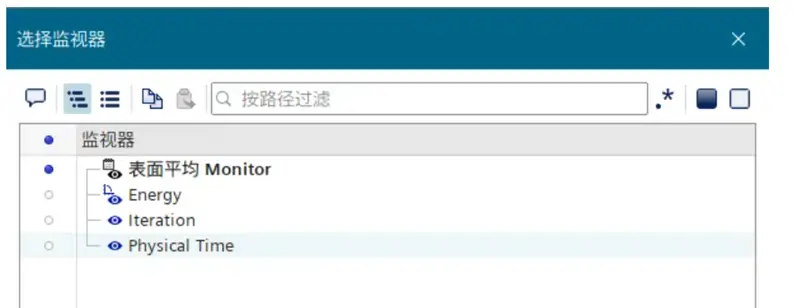

选择刚刚创建的“表面平均Monitor”。

​

停止标准→表面平均Monitor Criterion→属性→准则选项→渐进。此处需要注意的是取消勾选“停止内部迭代”。具体原因可以查看Star CCM+中用户自定义计算停止条件。

​

2.2.2 监视器逻辑关系确定

上图中的“逻辑规则”有“或”、“与”。当启用多个停止标准时，选择“或”时，只要是达到其中的一个就停止计算；若选择“与”，则必须全部满足才会停止计算。

2.2.3 样本数量与波动范围确定

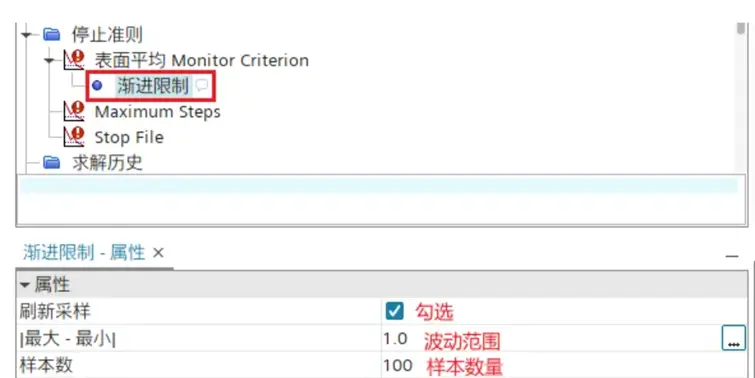

如下图所示，“渐进限制”中设置n个样本数量中，监测数值最大与最小值的波动范围为x，当满足样本数量内最大与最小值波动数值不大于x则停止计算。同时取消勾选已标准化。

​

三 注意事项

3.1 使用报告监测值为停止计算标准的注意事项

使用用户自定义停止标准需要注意以下几个事项：

⚠️需要注意的是，停止标准需要自己创建进行监测；创建的报告最好是以最大值报告进行监测；

⚠️使用用户自定义停止标准要注意取消勾选❌最大物理时间（Maximum Physical Time）；❌最大步数（Maximum Steps）。

3.2 使用渐进准则自定义停止标准的注意事项

对与采用瞬态计算稳态的情况可以使用该方法，监测一段时间内检测量的变化范围，自定义变量收敛标准。可操作性更强。但是要注意设置步骤不要漏选或错选，为计算带来不必要的麻烦。

四 小结

该自定义截止条件的方法适用范围更加广泛，但是使用自定义标准要时刻警惕注意事项，避免因为设置上漏或错设置，为仿真工况带来不必要的工作量。

以上操作与注意事项仅供参考。
