最近遇到"Surface Intersect itself"这个错误。找了好久没找到原因,最后在两个Part的交界面这里找到了原因,成功的解决了这个报错

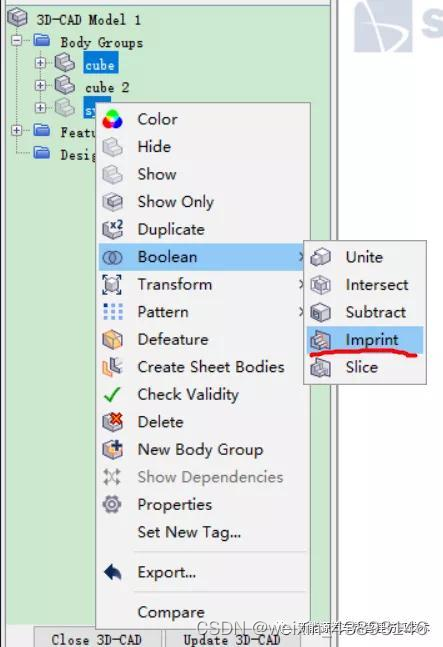

尝试了一下,找到了其中的一个原因是因为在两个体的交界面没有生成interface导致的(一般两个重合但不是完全重合的面会造成这个错误),这个时候要选中两个相邻的Part,右键---布尔运算----压印(Part---boolean--imprint)。
下面这段话摘自仿真秀:
基于Star CCM 热管理仿真interface没有生成的原因_燃料电池_新能源_热设计_Star-CCM+-仿真秀干货文章 (fangzhenxiu.com)
对于存在多个计算域的仿真模型(比如,不同材料固体结构之间的导热、流体与固体之间的对流传热等),Star CCM 会识别体与体之间的接触面,在创建Part时会建立代表这些接触面的Contacts特征,然后在从Part创建Region时建立与Contacts特征对应的Interfaces。进行计算时,不同计算域之间的数据传递和耦合计算都是通过Interface来实现的。如果在创建Interface时失败,则在检查计算结果时就会发现物理量应该连续的地方却出现了间断。Star CMM 在从3D-CAD创建新Part时一般会自动识别不同实体之前的接触面并建立Contacts,但是这一过程并非总是能够成功,这就会导致后续的Interface也创建失败,下面就来详细阐述这一问题。
然后再重新创建Part和Region。
再重新生成网格的时候就不会报这个错误了。
