Amesim应用篇-全局变量设置

在一个项目中可能存在几十甚至上百的零件，每个零件中都有一些参数需要设置，有时他们的参数还是相同的。若是工况变化，还需要对每个部件的参数重新设置。例如初始条件，工况中每个部件的初始条件基本上都是一样的（如初始温度）。Amesim中的参数模块下提供了一个全局参数的模块，可以通过该模块设置全局参数。本文将介绍全局参数的设置与调用方法。

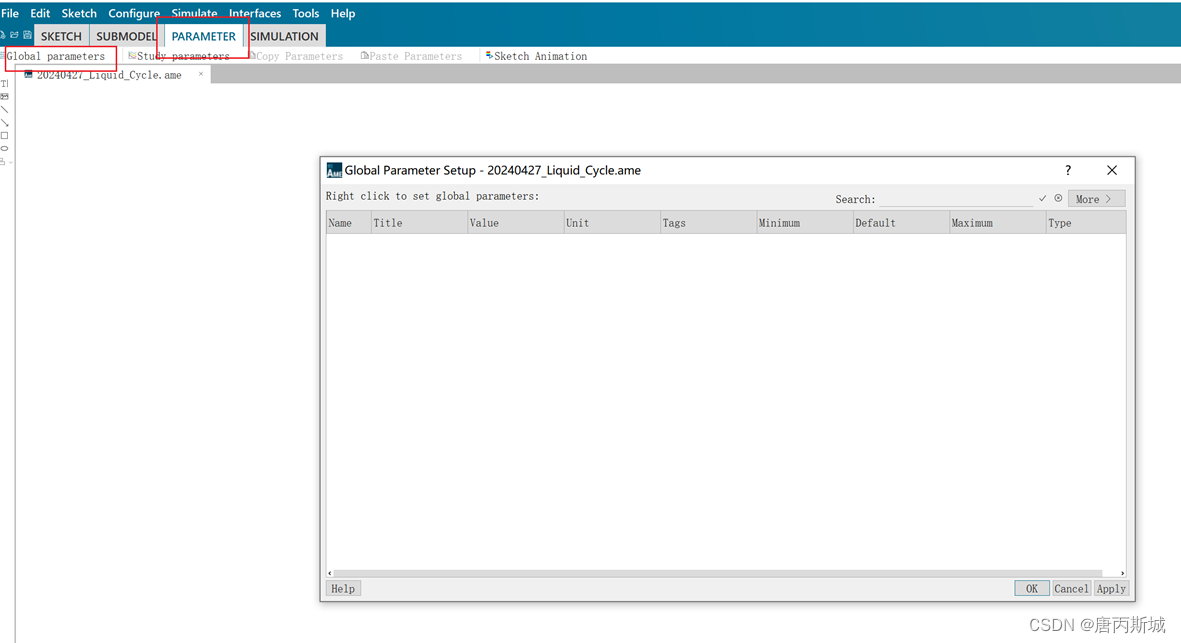

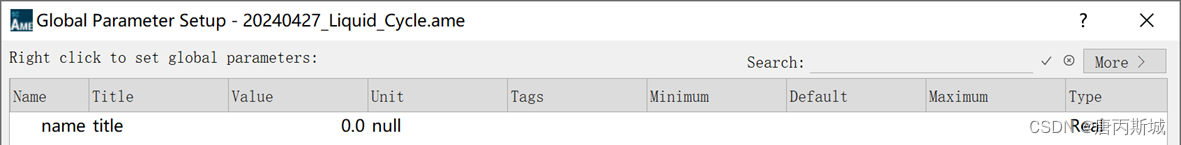

打开全局参数窗口

一 新建全局参数

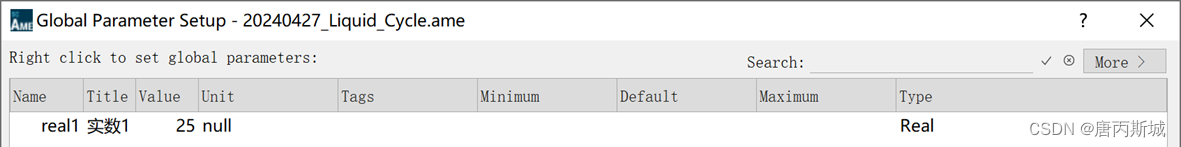

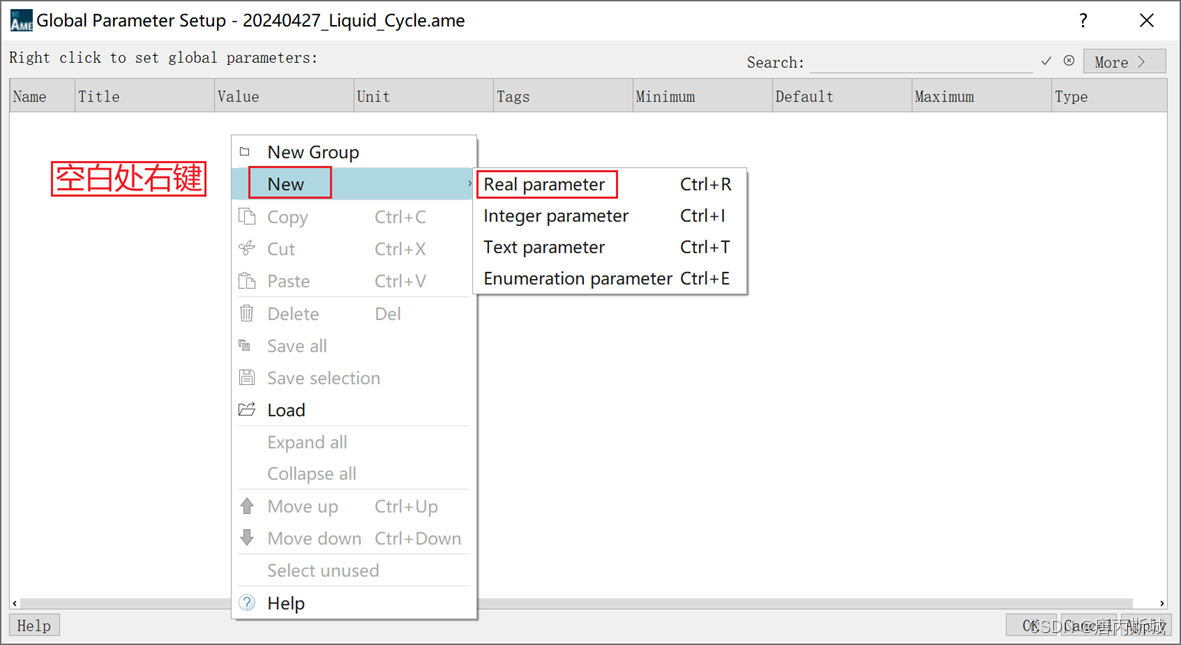

空白处右键-New选择要创建的参数类型。该处有四种类型供选择，分别为Real、Integer、Text、Enumeration。常用的是Real类型。创建后可对name进行命名、Title处进行参数备注、Value输入参数数值。设置完成点击“OK”。

二 全局参数的调用

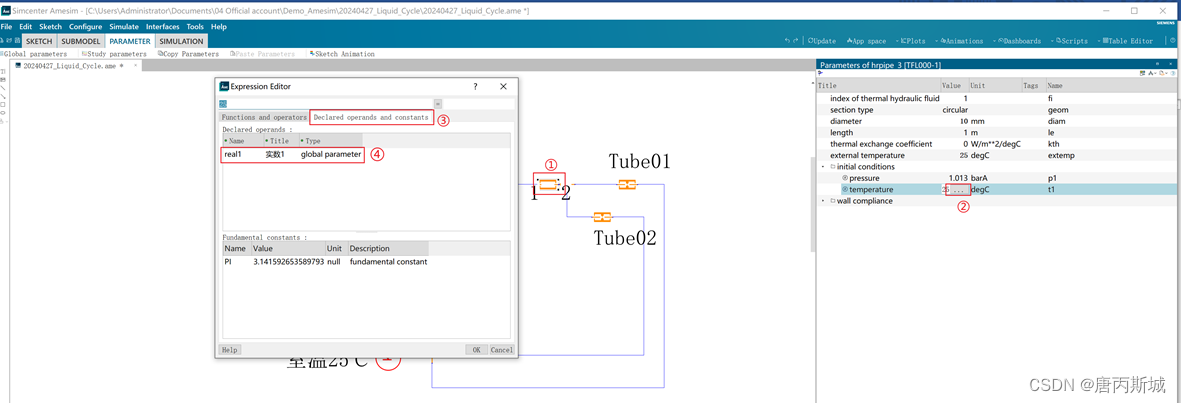

选中部件，点击需要调用的参数后的 ，弹出“Expression Editor”窗口，在Declared operands and constants下选择需要的全局参数。点击“OK”。

三 拖拽创建全局参数

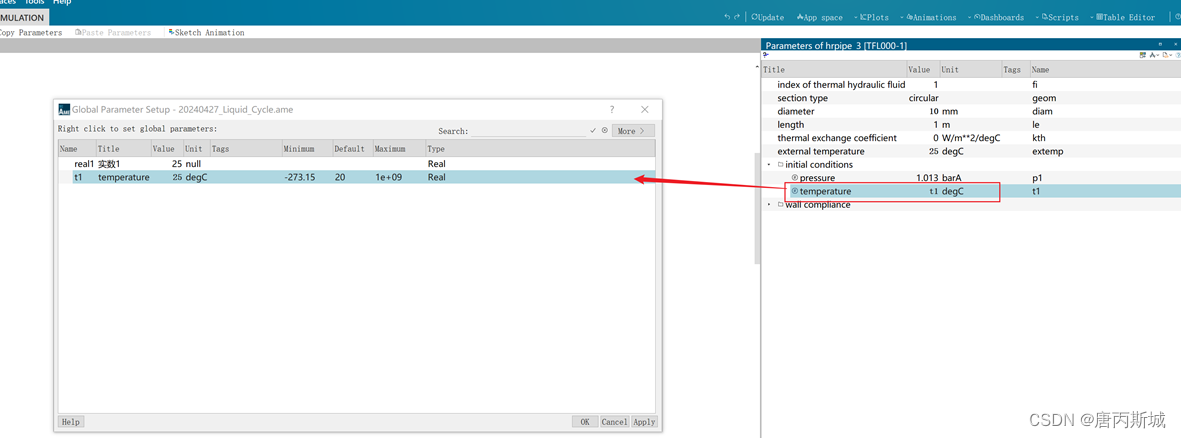

通过将参数拖拽到全局参数对话框中进行创建全局参数。同样可以对Name、Title、Value进行编辑。但是更改Name后需要重新进行调用关联。

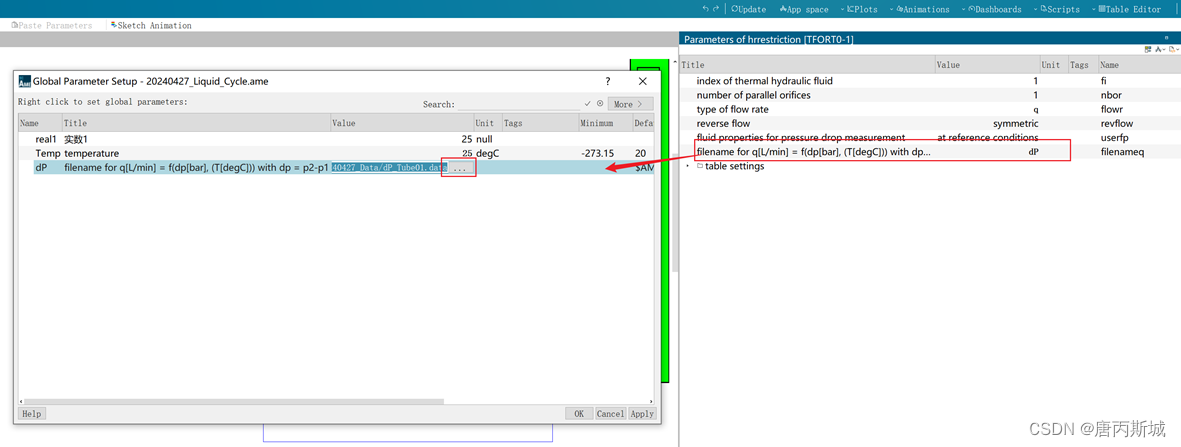

表格数据也可以可拖拽至全局参数对话框，创建全局参数。目前表格创建全局参数的方法除了拖拽创建外，小编还未找到其他的方法。

同理，也可以通过Value后的 ，进行表格数据的替换。

通过该方法创建完全局参数后，其他部件调用方法与上文一致。

四 创建组

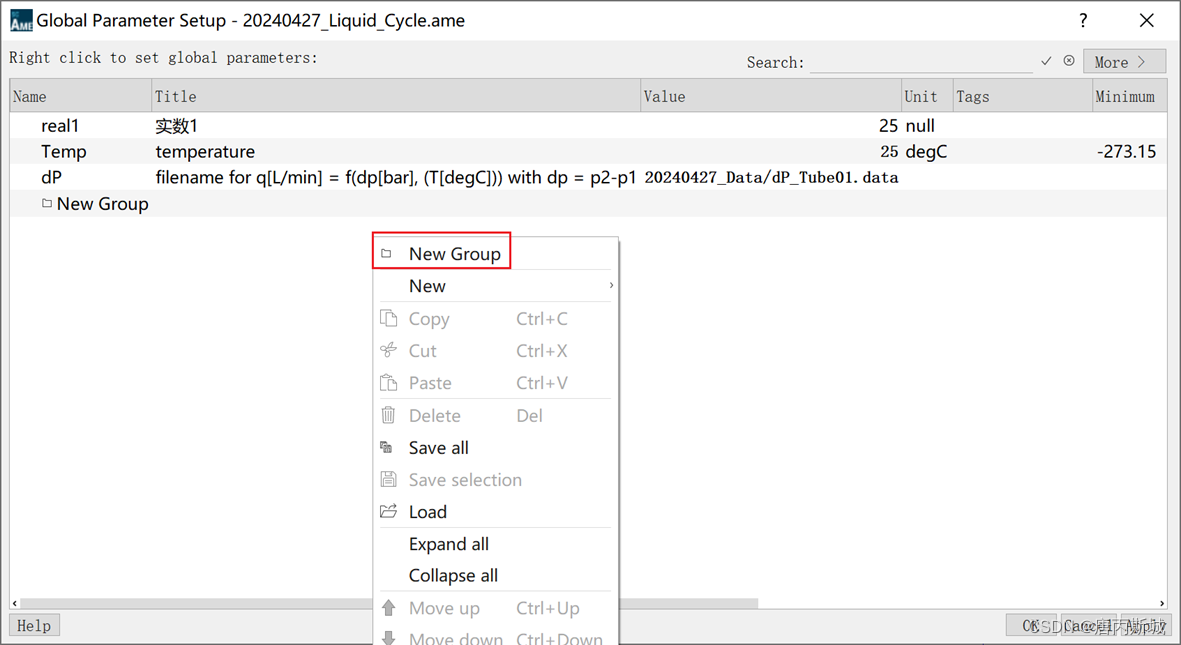

空白处右键选择“New Group“，通过创建组，可以把不同零部件、不同类型的参数进行分类，方便管理。创建后可以参数直接拖拽进入新的分组即可。

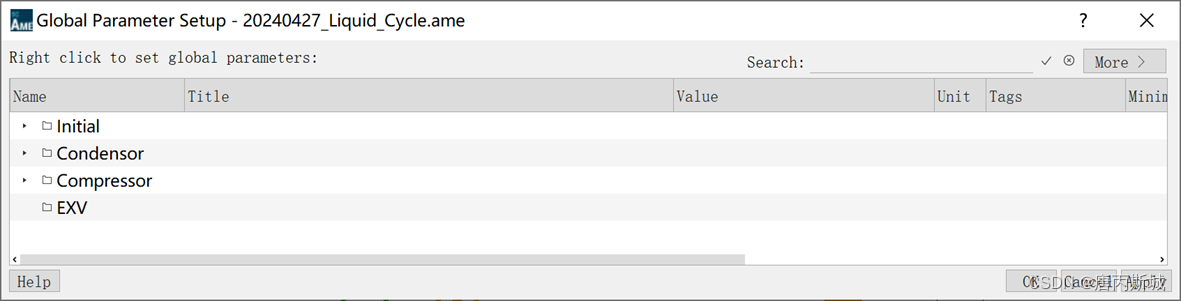

下图为不同的分组示意。

以上为本期的全部内容。需要注意的是

创建全局参数时要注意命名，以方便调用；

为防止混淆可以在Title中对参数进行备注；

通过拖拽创建的全局参数在重新命名后需要重新关联。
