Amesim基础篇-元件详解-换热器（U型散热器/双芯换热器/半式换热器）

1 U型散热器

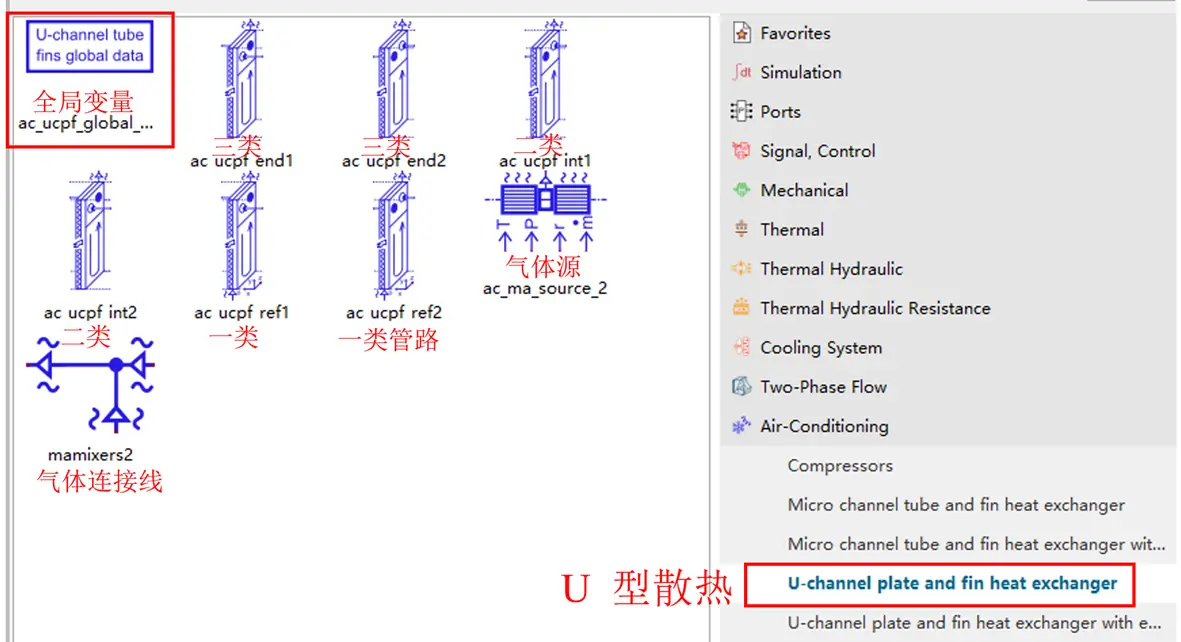

对于U型散热器，管路模型种类主要分三种：第一类可以与外部环境端口连接，第二类主要起到管路之间的连接作用，第三类与空调外部管路连接。当搭建蒸发器模型时，需要设置蒸发器的全局变量，在参数设置状态下双击全局变量模块。

1.1 全局参数设置

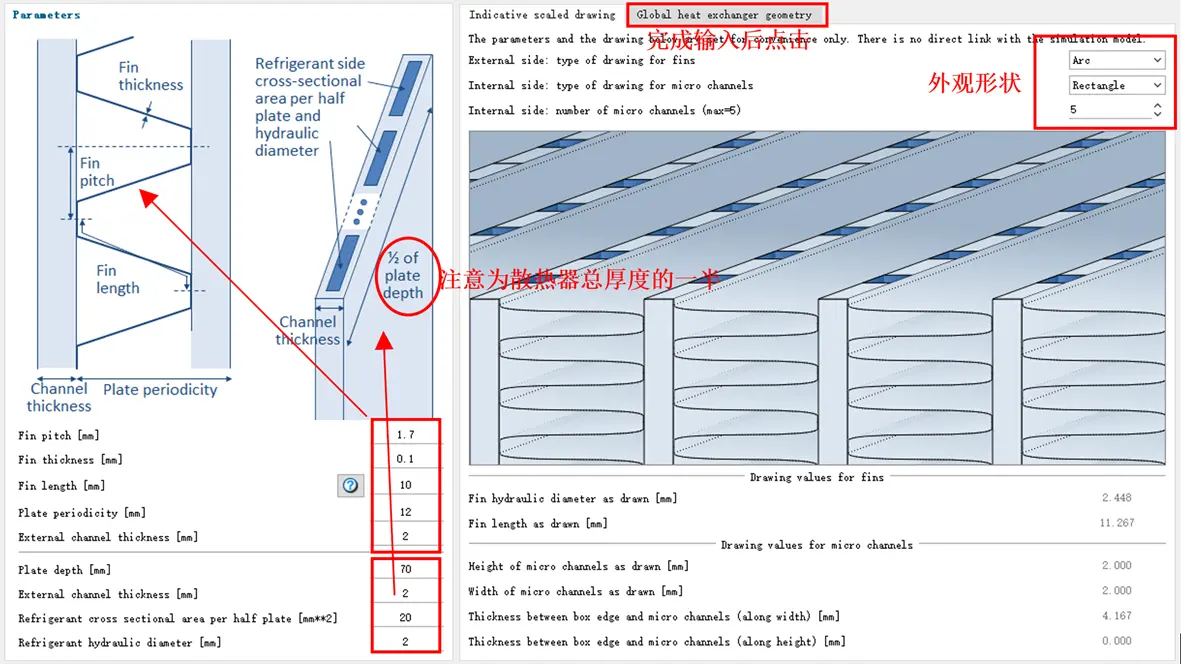

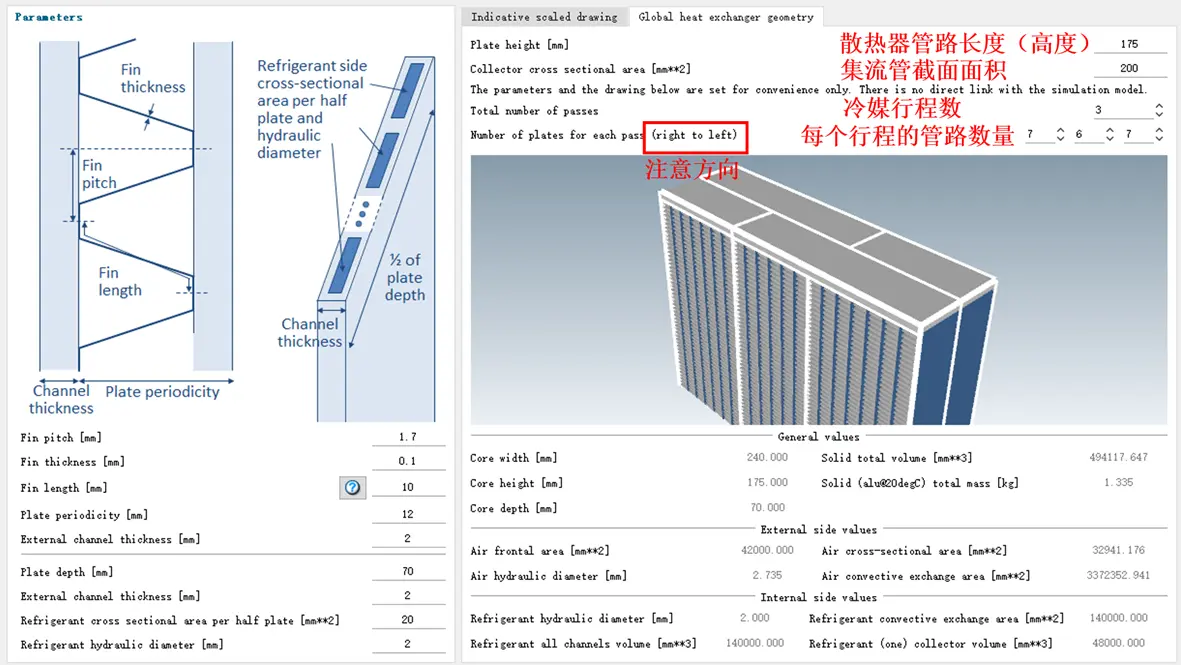

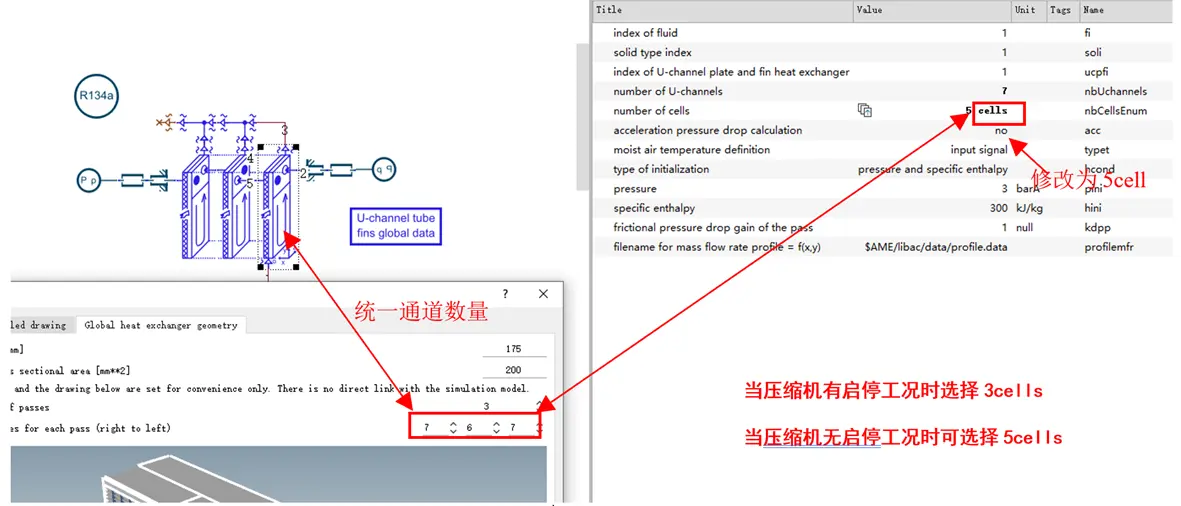

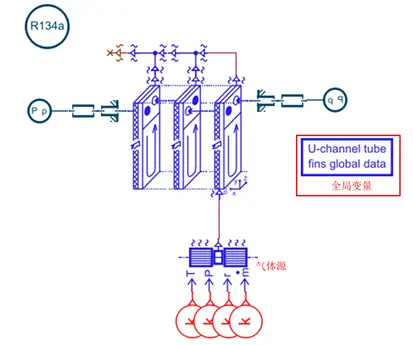

双击全局变量“U-channel tube fins globle data”进入换热器设置界面。

2 双芯换热器

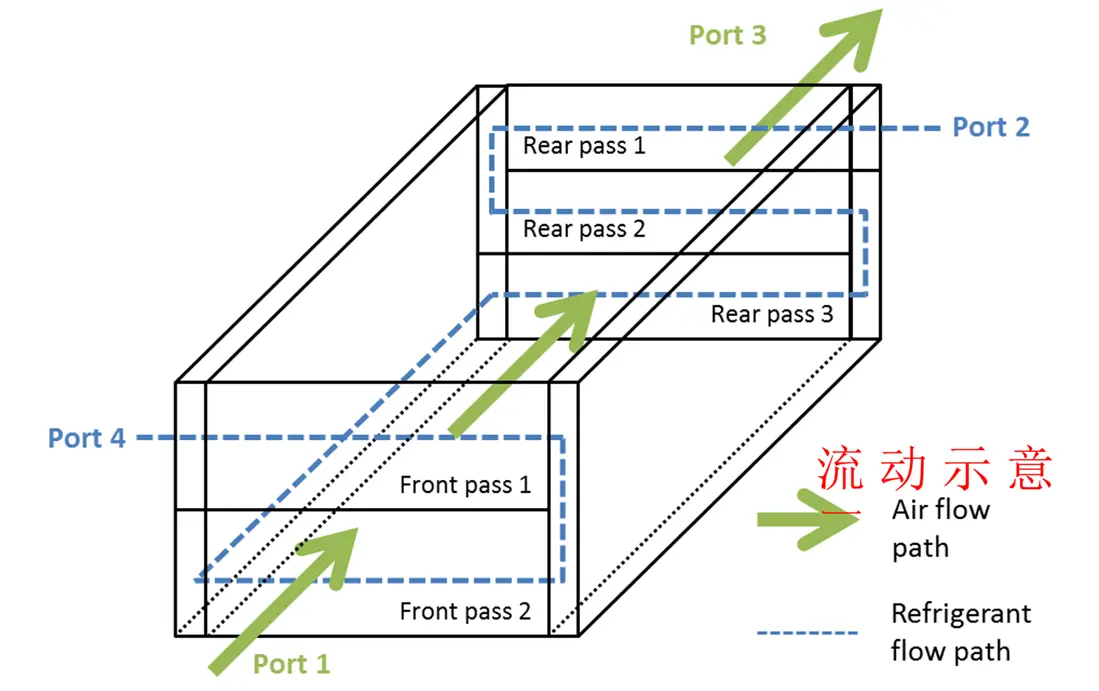

双芯换热是前后有两层换热复合在一起，例如，冷凝器需要散热的功率大，但是散热面积不足，此时做成双层有助于提高换热面积。

湿空气换热：本质上与前面冷凝器相同，类似于两个尺寸相同的冷凝器前后串联。

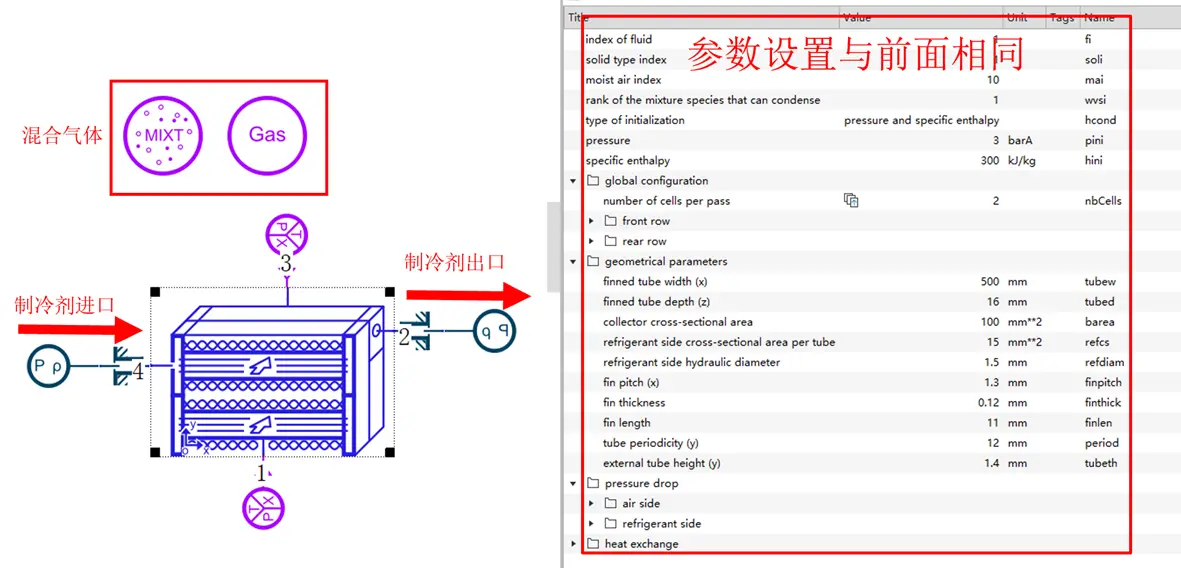

在参数设置截面双击进入类似于全局变量的设置界面。

此界面参数设置与前面冷凝器相同，不再复述。

混合空气换热：本质上与前面换热器相同，只是换热的对象变为混合气体，因此需要与混合气体库结合使用。

3 半式换热器

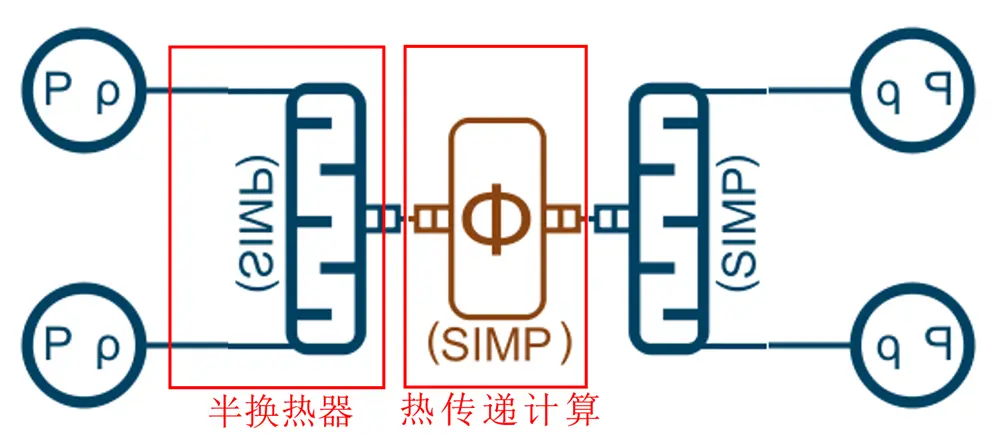

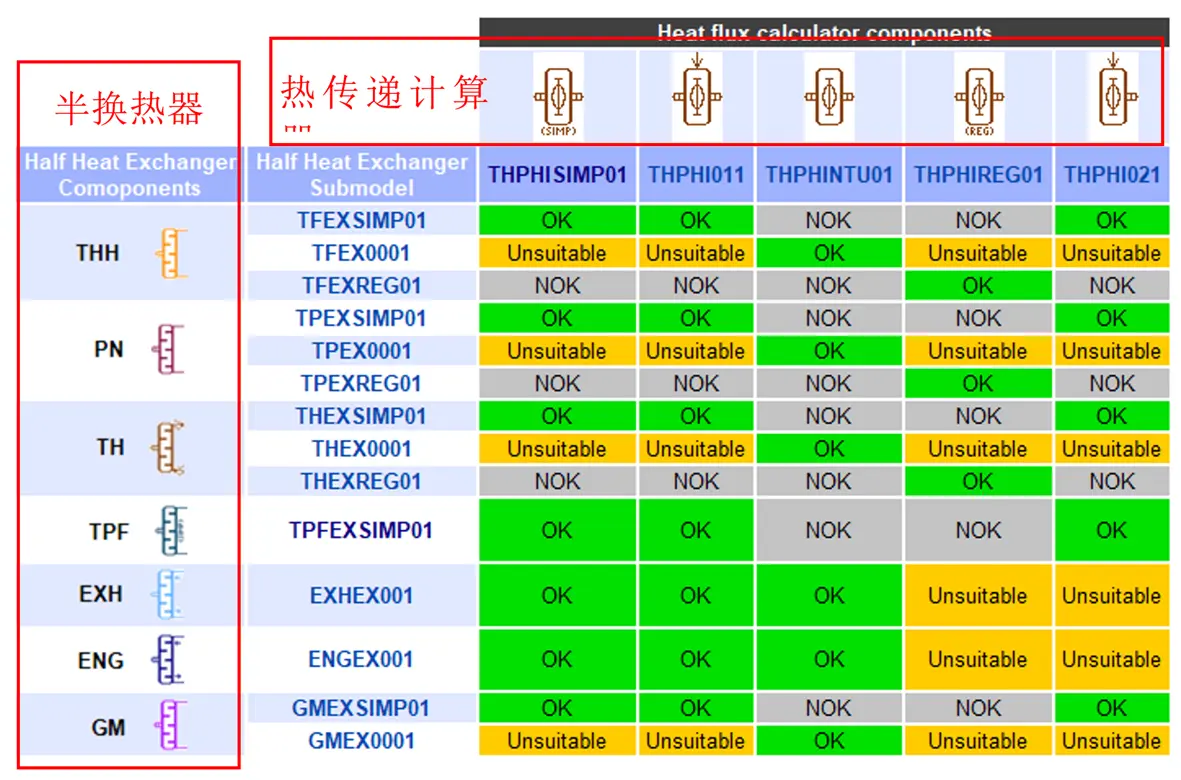

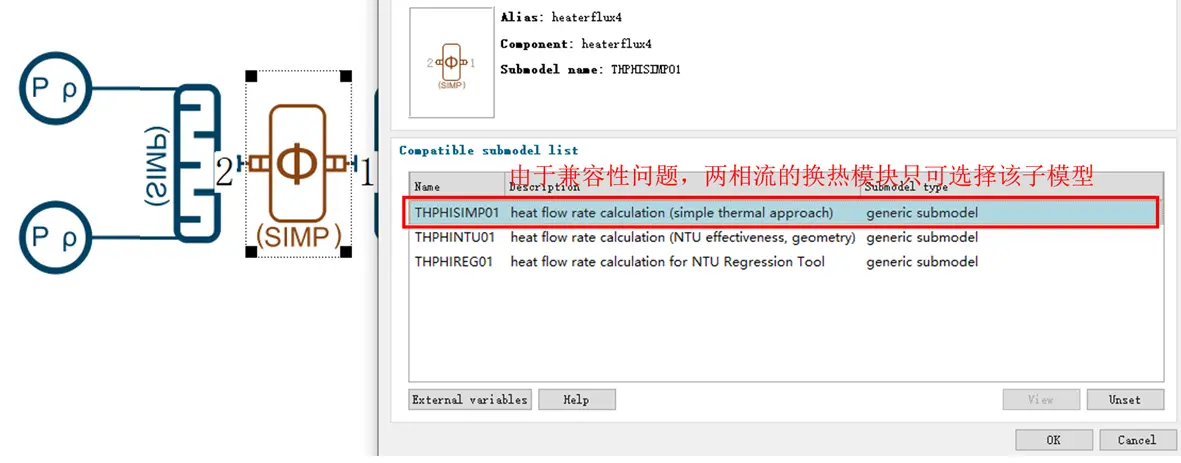

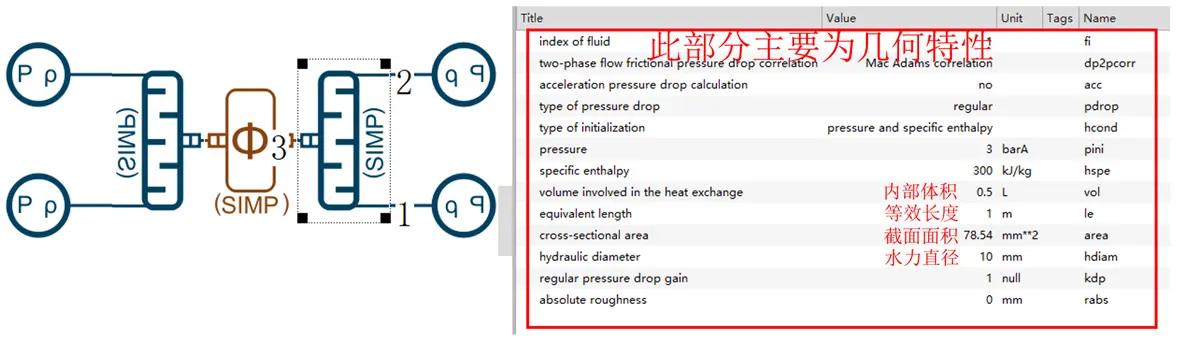

如上图示例，半换热模块自身主要计算压降类参数，热传递计算模块主要计算两个半换热模块之间的换热。通过搭配组合后可以实现任意形状的换热。半换热器和热传递计算器自身子模型较多，各种类型的子模型相互之间不一定匹配，统计如下。

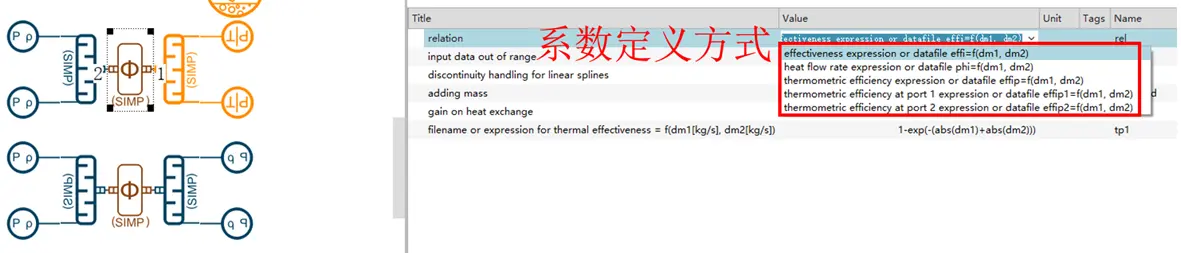

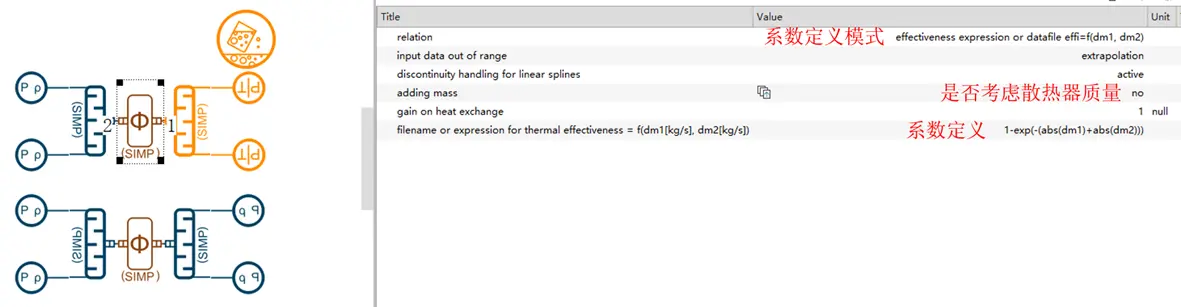

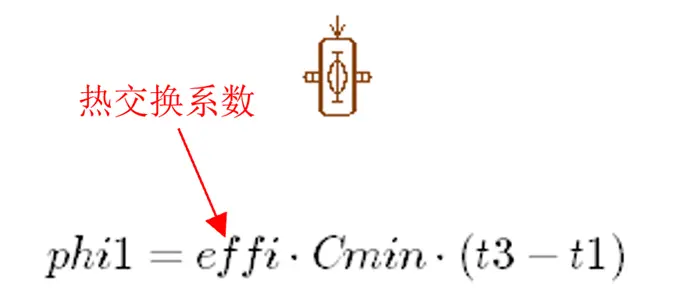

Effectiveness expression or datafile effi:

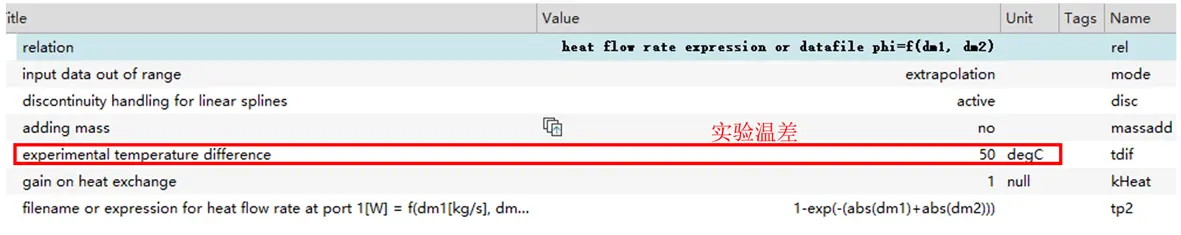

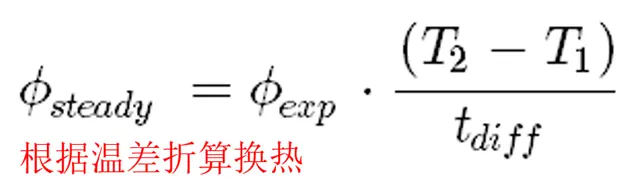

 Heat flow rate expression or datafile phi:增加了实验温差定义，换热量根据温差折算，表格输出的单位是W（换热量）。该方案较适合有实验数据后的标定。

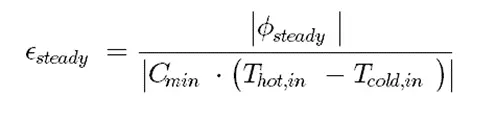

Thermometric efficiency expression or

datafile effip:通过定义进出口温差之比来计算换热。（个人理解该方案主要适用于纯流体换热，不适用于相变换热，在热泵蒸发器状态，Thotin-Thotout=0，导致系数变成0）

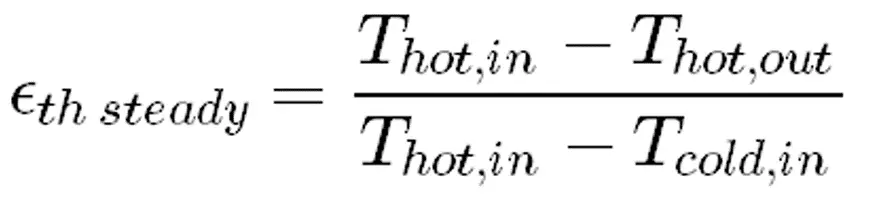

Thermometric efficiency at port 1/2

expression or datafile effip1:同上，个人理解不适用相变换热，因此不做详细解释。

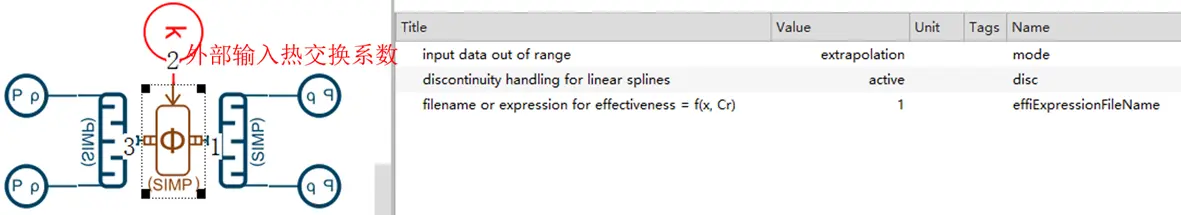

可变热传递原件，整体与之前换热元件相同，但热交换系数由外部输入。
