Multisim仿真二级阻容耦合放大器（多级放大电路的频率响应）

1.绘制原理图

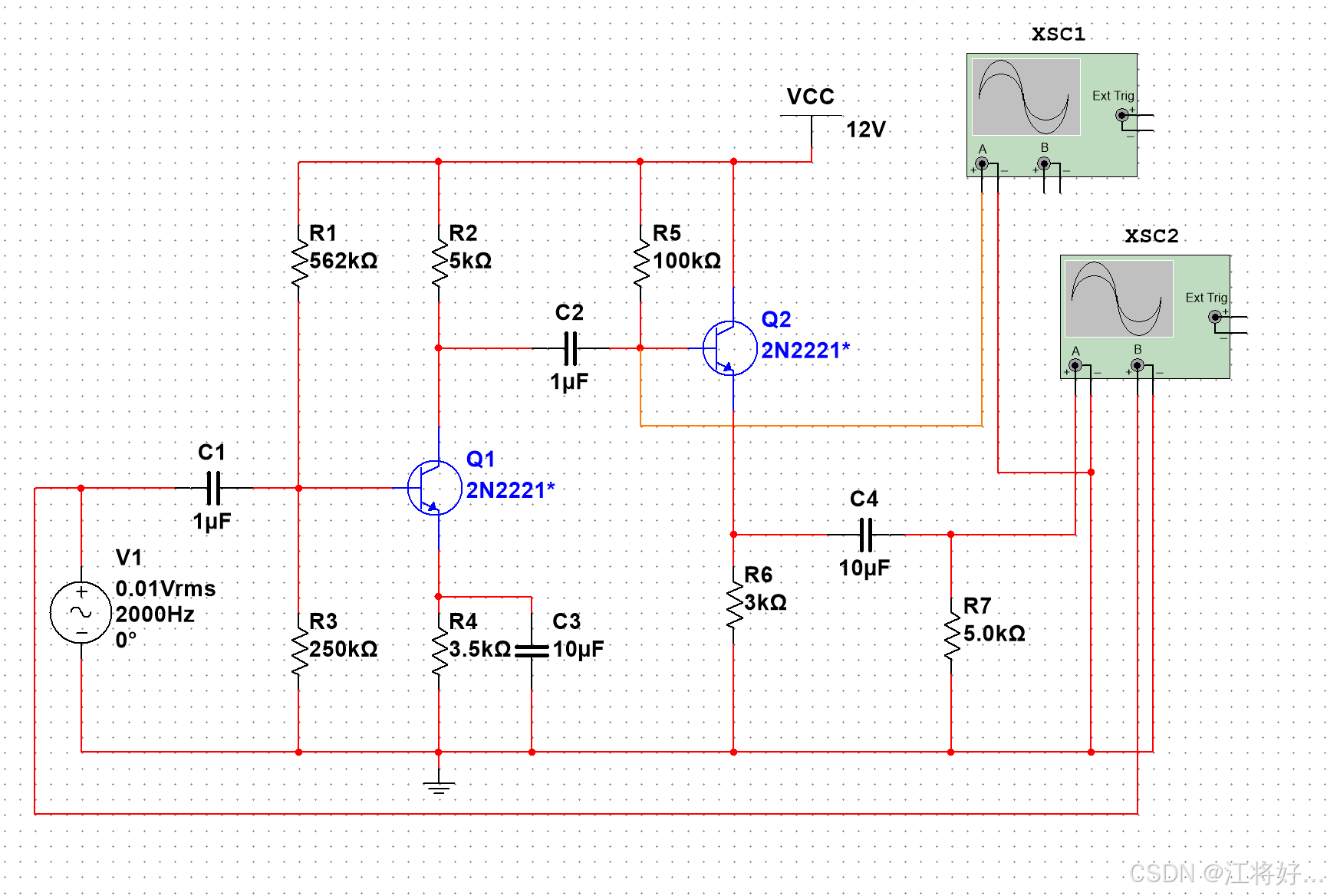

在实验二的基础上设计一个两级阻容耦合放大电路，由于实验二的输出波形已经为不失真波形，所以本实验主要考虑第二级的输出波形不失真。第一级为共射放大电路，第二级为共集放大电路。如图1所示，并在输入端、第一级和第二级输出端连接一个示波器用于观察波形的是否失真。

图 1两级阻容耦合放大电路

观察波形是否失真：

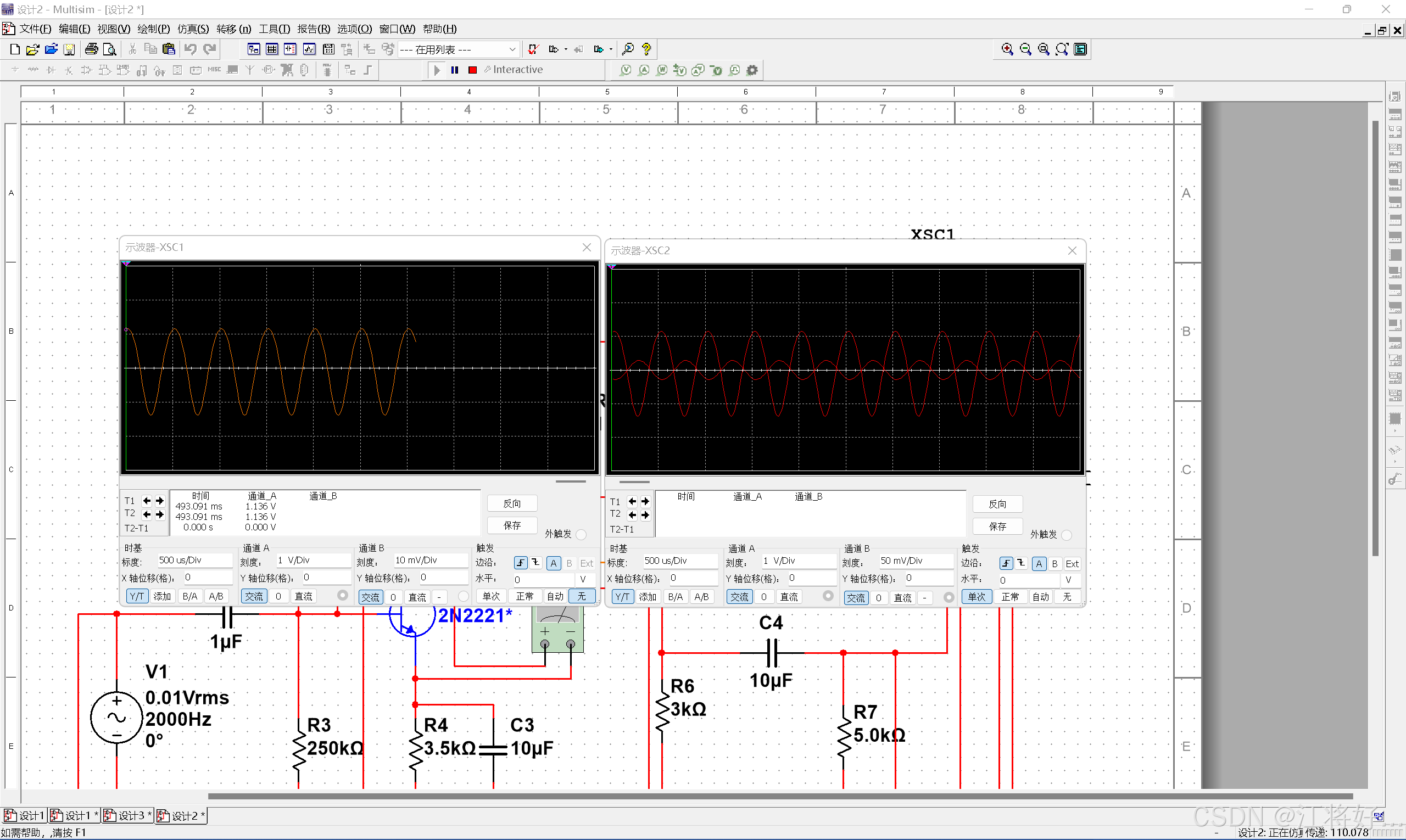

有仿真结果可知，第一级输出和第二级输出均没有失真。

图 2仿真波形图

2.静态分析

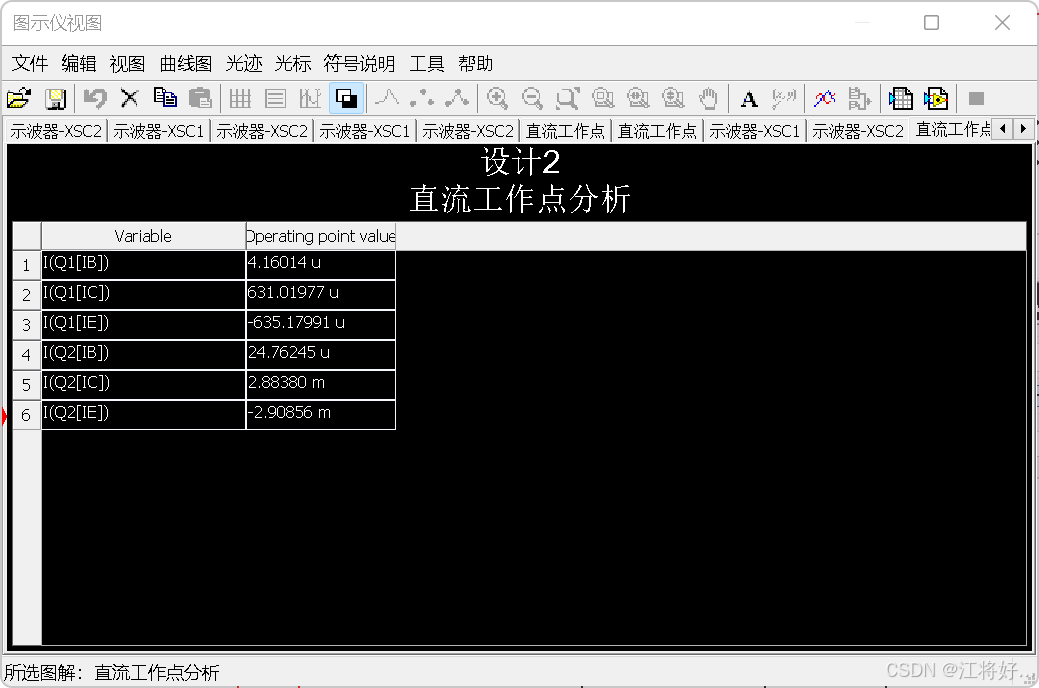

在Multisim中，可以使用软件仿真我们需要测量的电流和电压，其中一种方法就是直接在需要测量的地方连接上电流表或电压表；另一种方法就是在软件中找到仿真→Analyses and simulation→直流工作点，在这里我们可以添加想要测量的电流和电压。如图2，计算了Q1和Q2的三个极的电流。

图 3  Q1和Q2各级的电流

所以，利用同样的方法可以得下表:

表 1静态分析数据

	IBQ(mA)	IEQ(mA)	UBQ(V)	UCEQ(V)
第一级	4.160	635.185	2.963	6.648
第二级	24.763	2908.560	9.491	3.305

3.动态分析

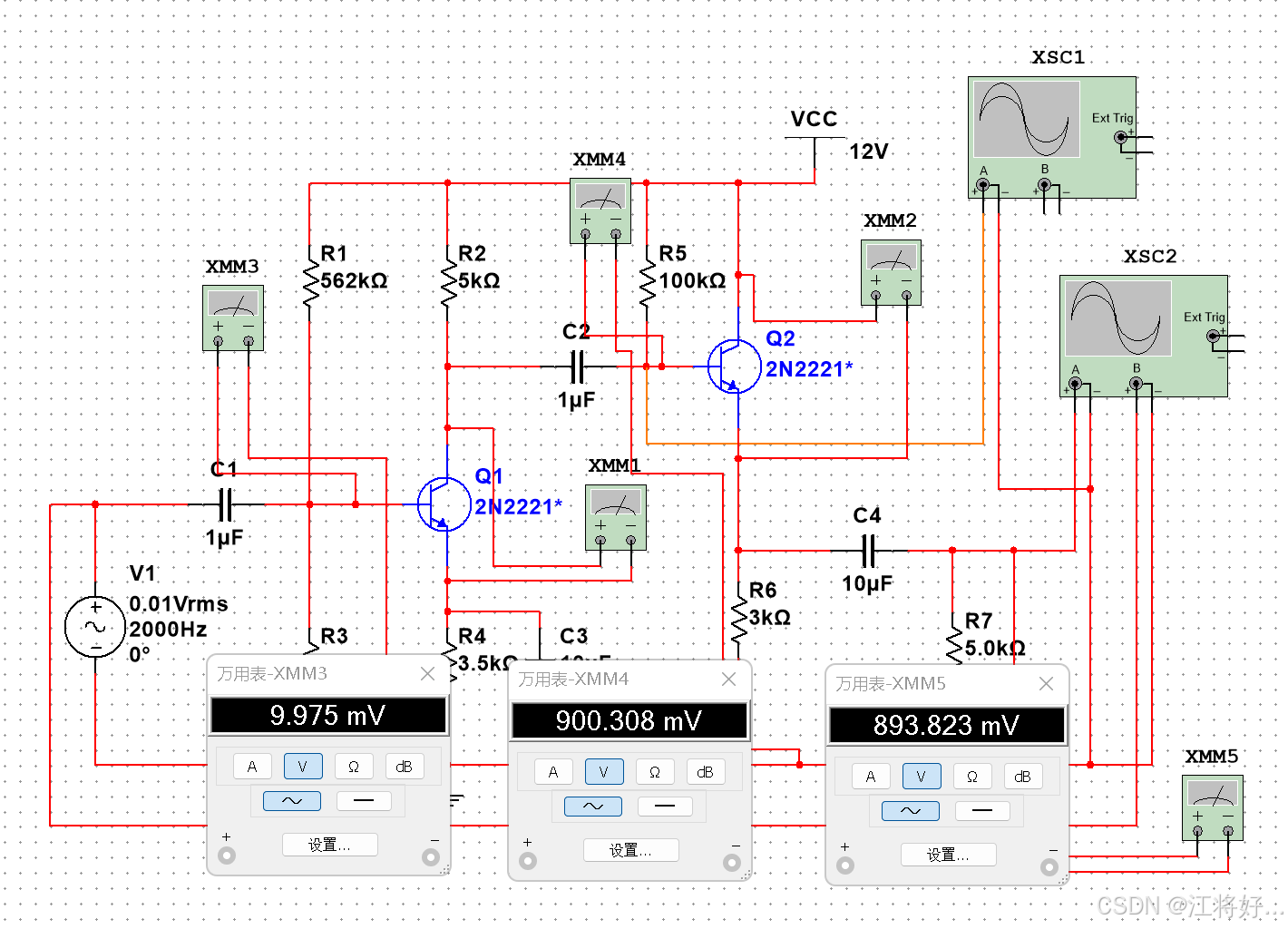

在输入端、第一级输出端（第二级输入端）和第二级的输出端接入万用表用于测量交流电压。如图3所示，可以计算出第一级电压放大倍数为Au1=uo/ui=-90，第二级电压放大倍数为Au2=0.993，故整个电路的电压放大倍数为A=Au1Au2=-90*0.993≈-90

图 4 动态分析数据

4.分析波特图

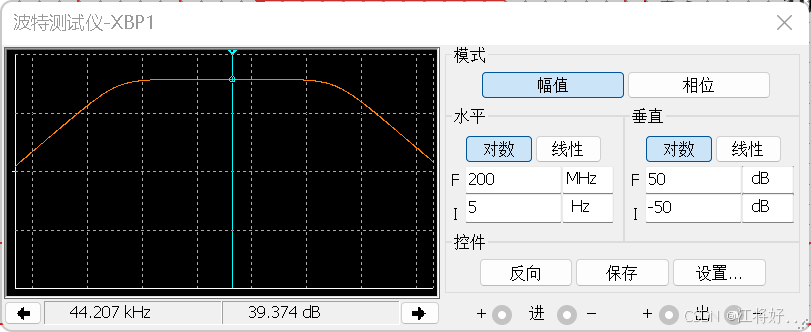

在原理图中，加入一个波特测试仪，将输入信号和第二级输出信号接入，如图4所示，可以移动光标到想要的位置，分别读出增益减少3dB时的下限截止频率和上限截止频率，将相应的数据填入表2中。

图 5两级放大电路波特图仿真

表 2   图1所示电路放大电路的频率响应

中频段增益/dB	下限截止频率fL/Hz	f=fL时的增益/dB	上限截止频率fH/MHz	F=fH时的增益/dB
39.374	358.111	36.389	3.443	36.326

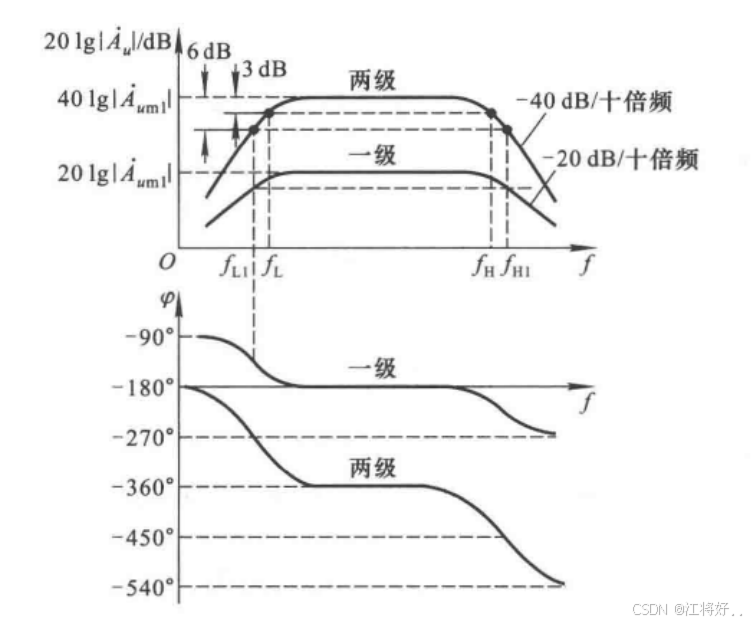

由于本次实验第二级是共集电极电路，没有放大作用，所以第一级的电压增益和第二级的电压增益没有什么变化，若第二级是共射电路或其他放大电路，则第二级的电压增益会增大，但相应的带宽会变窄，如图6所示：

图 6两级放大电路的波特图

5.分析相频图

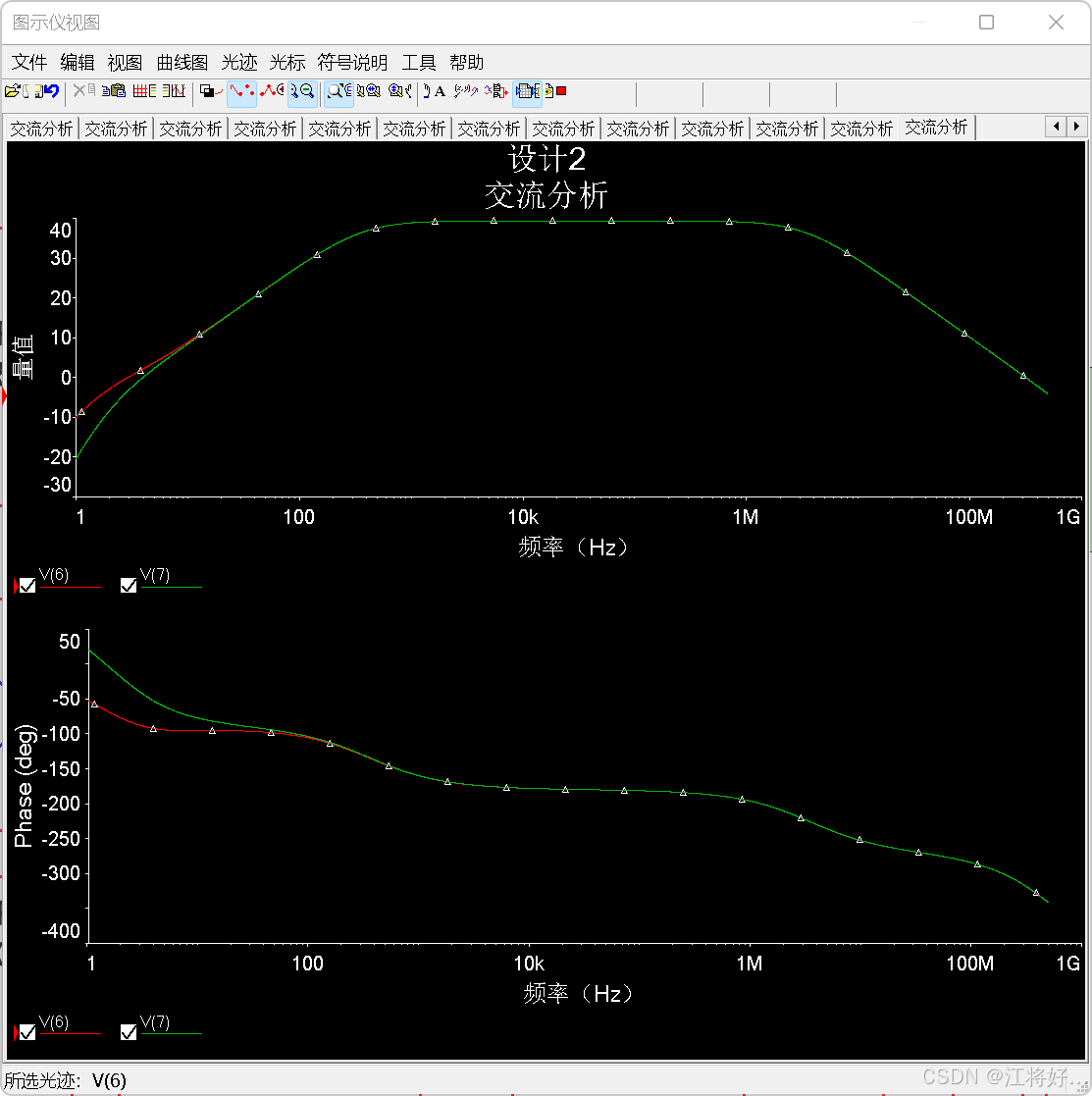

进行交流分析，使用波特图仪测量不同频率下的电压增益。在Multisim中可以通过调整仿真参数来改变信号的频率，并观察输出信号的振幅变化。根据测量得到的电压增益数据，绘制出电路的相频图，如图7所示。相频图显示了电路在不同频率下的相位响应，可以帮助分析电路的频率特性和可能的失真情况。本次实验的第二级为共基放大电路（电压跟随器），故第二级放大电路的相位和第一级的相位在高频状态下没有相位差。

                                                        图 7交流分析结果
