编码器-解码器电路设计及Multisim软件仿真

一. 编码器与解码器原理。

  编码器（Encoder）的逻辑功能是将2的n次方个输入信号的高/低电平信号编成。

一个对应的n位二进制代码。译码器（Decoder）的作用正好与编码器相反，是将一个N位二进制代码（N个输入信号）转译为2的n次方个输出的高/低电平信号(或者另一种代码)。

  目前经常使用的编码器有普通编码器和优先编码器两类。优先编码器（74LS148）。

常用的译码器电路有二进制译码器、 二–十进制译码器和LED显示译码器。

二、编码器

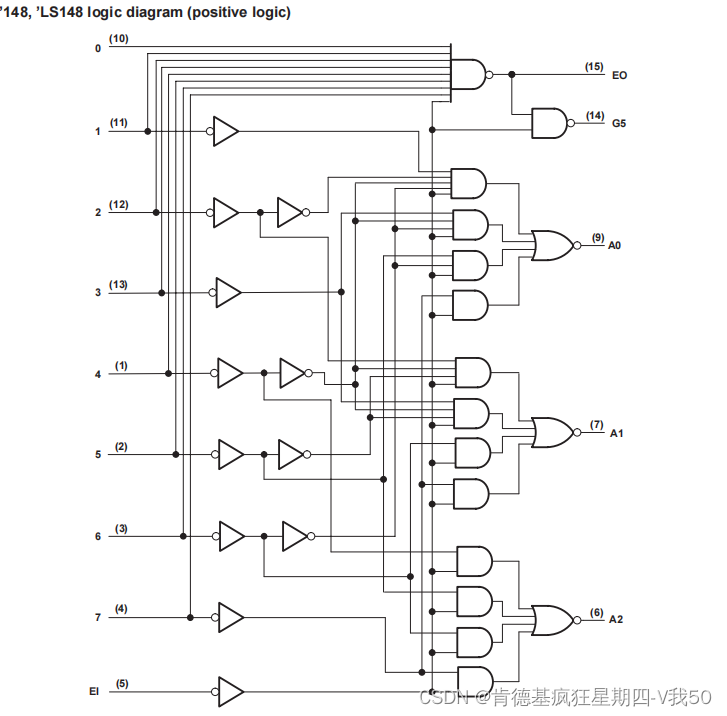

1.编码器74LS148的逻辑图

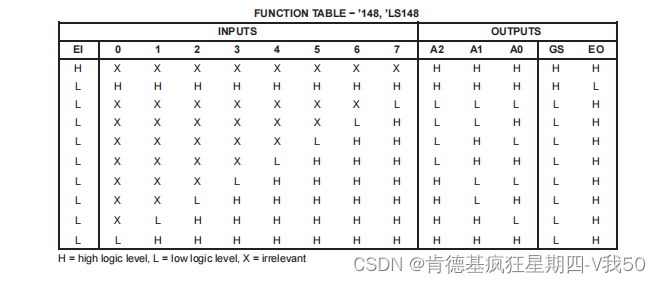

2.编码器74LS148的真值表

其中，H=高电平，L=低电平，X=无关项。

EI输入:
如果E1=1(高电平)那么通过非门之后该信号线上传输就是EN=0（低电平），EN信号是后一极电路各个与门输入之一，这将意味着所有的与门输出都将是0，在经过或非门，最终输出便都是1。此时碥码器不能编码输出全为1。
所以只有当EI=0时，偏码器才能工作。

0~7为输入端口，A2；A1；A0为输出端口。

EO输出:
主要用于区分当使能端为1，编码器不能工作而产生全为1的输出以及当使能端为0，偏码器工作，但各输入均为1，而产生的全1输出。

GS输出：

GS输出是偏码器另一功能输出口，其要作用是协同EO，EN对电路进行拓展。

三、译码器

1.译码器74LS138

（1）译码器74LS138的逻辑图

当一个选通端(G1)为高电平，另两个选通端(/G2A)和/(G2B)为低电平时，可将地址端(A、B、C)的二进制编码在一个对应输出端以低电平译出。

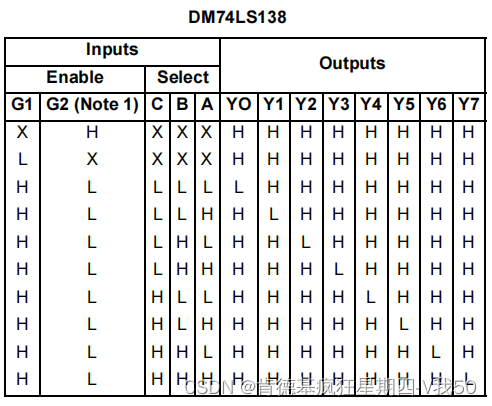

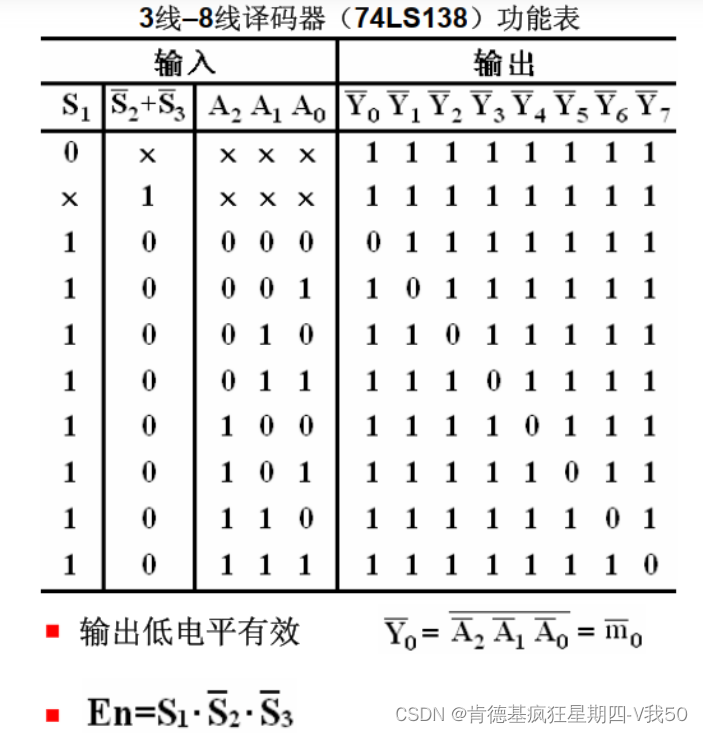

（2）译码器74LS138的真值表

其中，H=高电平，L=低电平，X=无关项。

74LS138的八个输出管脚，任何时刻要么全为高电平1—芯片处于不工作状态，要么只有1个为低电平0，其余7个输出管脚全为高电平1。并且呈现一种类似矩阵的排列方式。如果出现两个输出管脚在同一个时间为0情况，说明该芯片已径损坏。

2、LED灯译码器

3、译码器74LS48

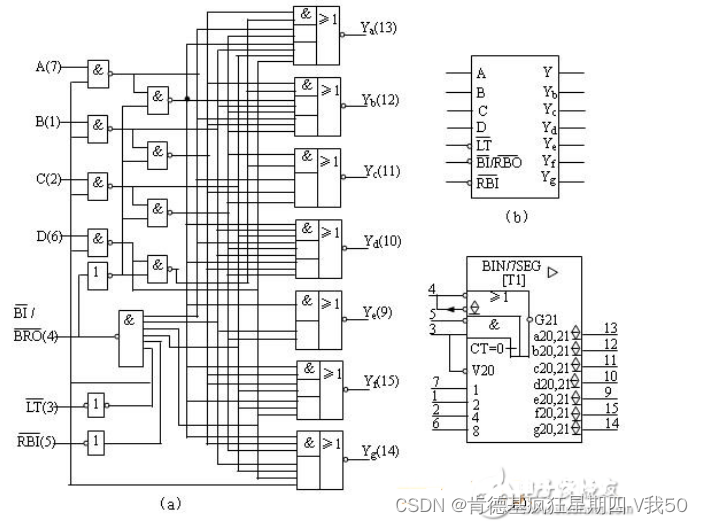

（1）译码器74LS48的逻辑图

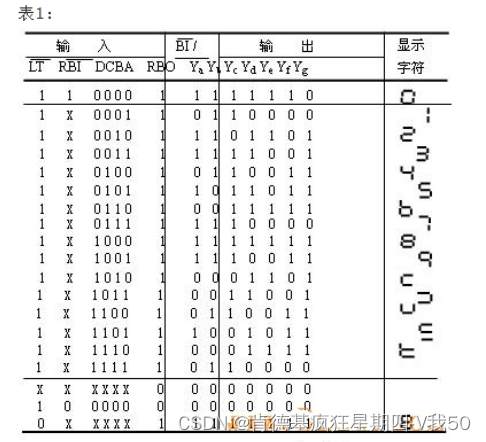

（2）译码器74LS48的真值表

  其中，4号管脚端具有输入和输出双重功能。作为输入(BI)低电平时，G21为0，所有字段输出置0，即实现消隐功能。作为输出(RBO)，相当于LT，及CT0的与坟系，即LT=1，RBI=0，DCBA=0000时输出低电平，可实现动态灭零功能。3号(LT)端有效低电平时，V20=1，所有字段置1，实现灯测试功能。

当BI/RBO端作为输入端，并且该端输入低电平信号时（BI=0），表1倒数第3行，无论LT 和RBI输入什么电平信号，不管输入DCBA为什么状态，输出全为“0”，7段显示器熄灭。

  当BI/RBO端作为输出端，端输入低电平信号时（LT=0），表1最后一行，与 及DCBA输入无关，输出全为“1”，显示器7个字段都点亮。

  当BI/RBO端作为输出端，LT 端输入高电平信号(LT=1，RBI=1)，RBI 端输入低电平信号，若此时DCBA = 0000，表1倒数第2行，输出全为“0”，显示器熄灭，不显示这个零。DCBA≠0，则对显示无影响。

四、验证编码器74LS148和74LS138的逻辑功能

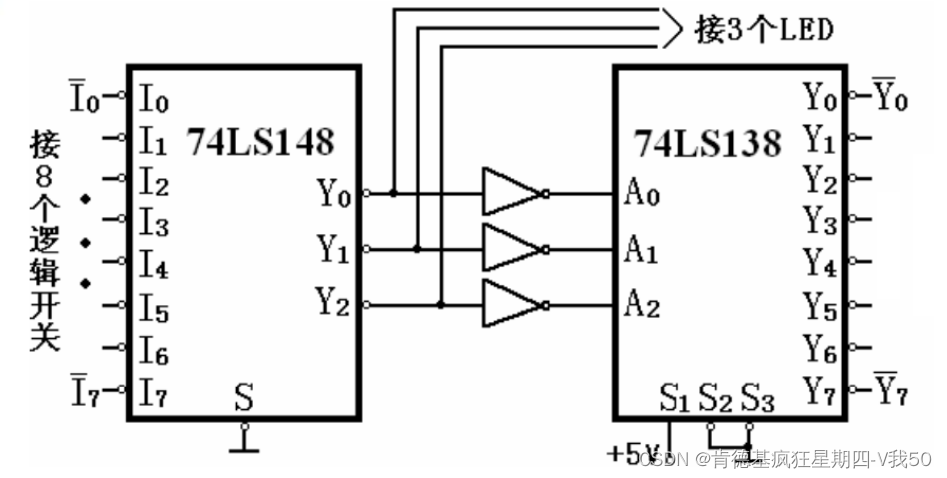

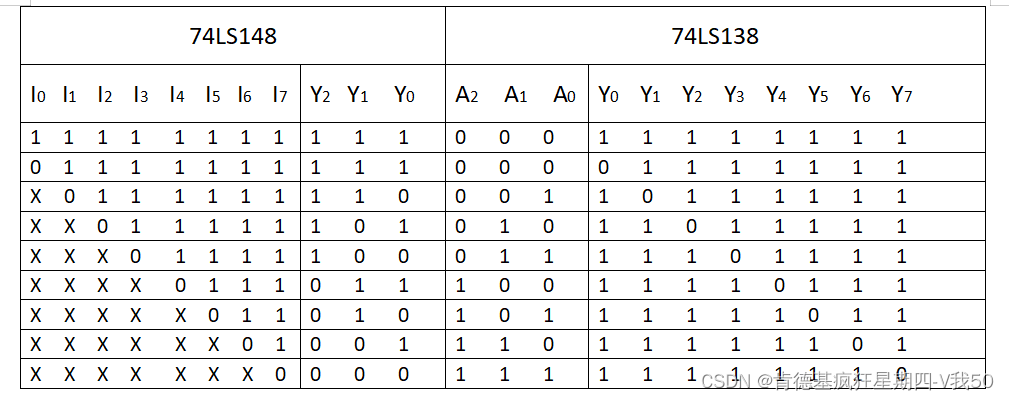

 通过I0~I7的输入，到输出Y2,Y1,Y0三个低电平输出值，然后通过非门将其转化为高电平输入值，再输出Y0~Y7。

五、应用案例

假如有四个病房，四个病人的病情情况不同，分别对应优先级：最高、高、中、低。优先级低的会被优先级高得中断，可以用LED灯的亮灭或者LED数码管情况来代表病人的求助与否。

注意：这其实是一个典型的“四路抢答器”。要求利用74LS148优先编码器芯片，其他元件能少则少。

LED1是最高优先级，LED2是第二优先级，LED3是第三优先级，LED4是第四优先级。其中当高优先级灯亮时低优先级的控制对高优先级无效，且更高优先级的灯可以中断低优先级的灯，让高优先级的灯先亮。

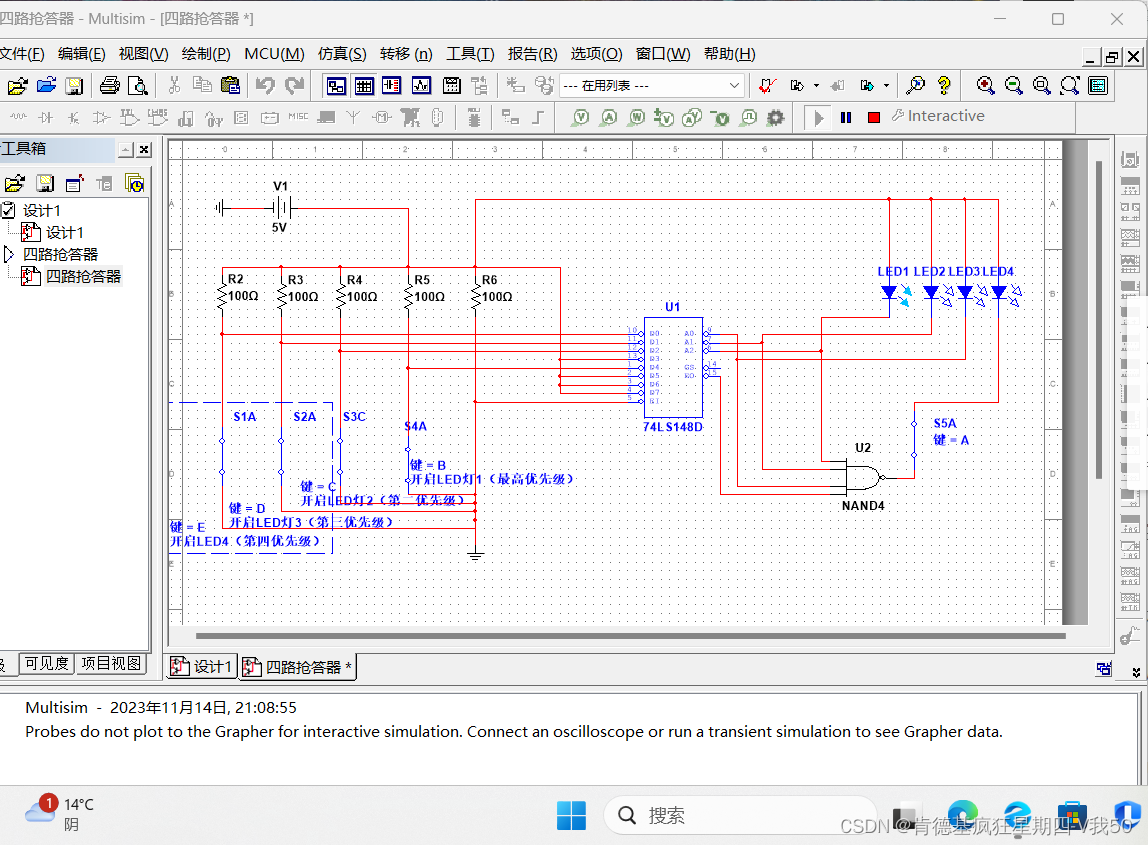

仿真演示：

四路抢答器仿真演示
