基本逻辑门电路分析实验——74LS20与74LS00

一、74LS20电路

（一、）实验目的

熟悉数字电路实验箱，熟悉基本逻辑门电路的组合功能和分析方法

（二、）实验设备

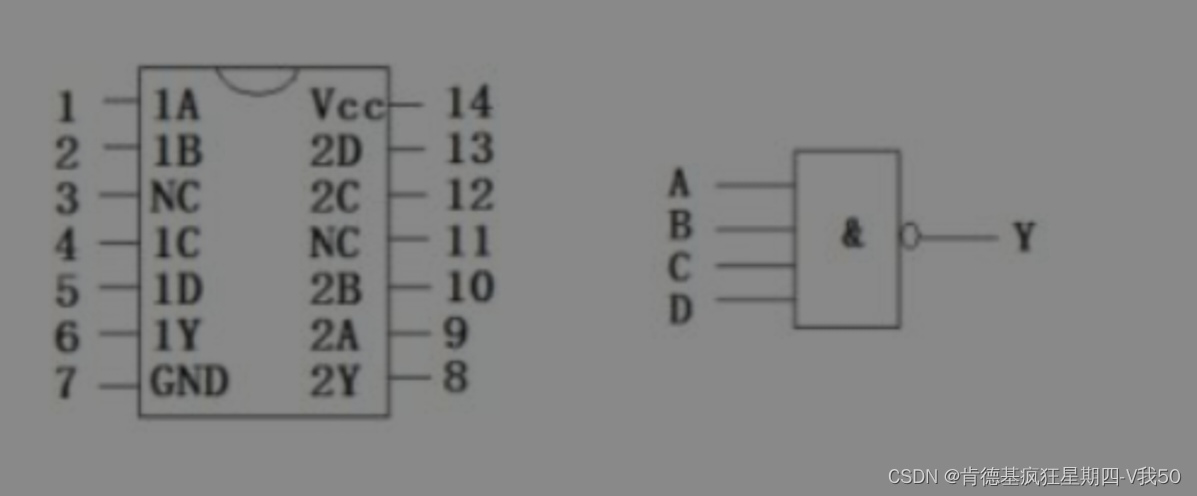

74LS20四输入端两与非门，数字电路实验箱

（三、）实验内容与步骤

内容

选用74LS20四输入端两与非门一个，74LS20芯片14引脚接入+5V，74LS20芯片7引脚接入地0V，并按图接线，按照上面的表格改变A,B,C,D的状态，观察输出端Y的状态，并记录数据。对照与所建立的数据逻辑仿真电路数据是否一致。

步骤

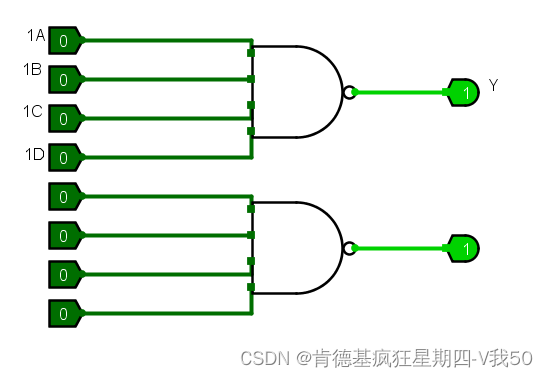

1.数字逻辑仿真电路搭建

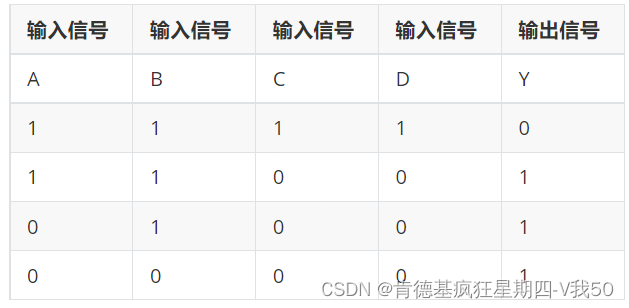

2.74LS20数字电路的真值表

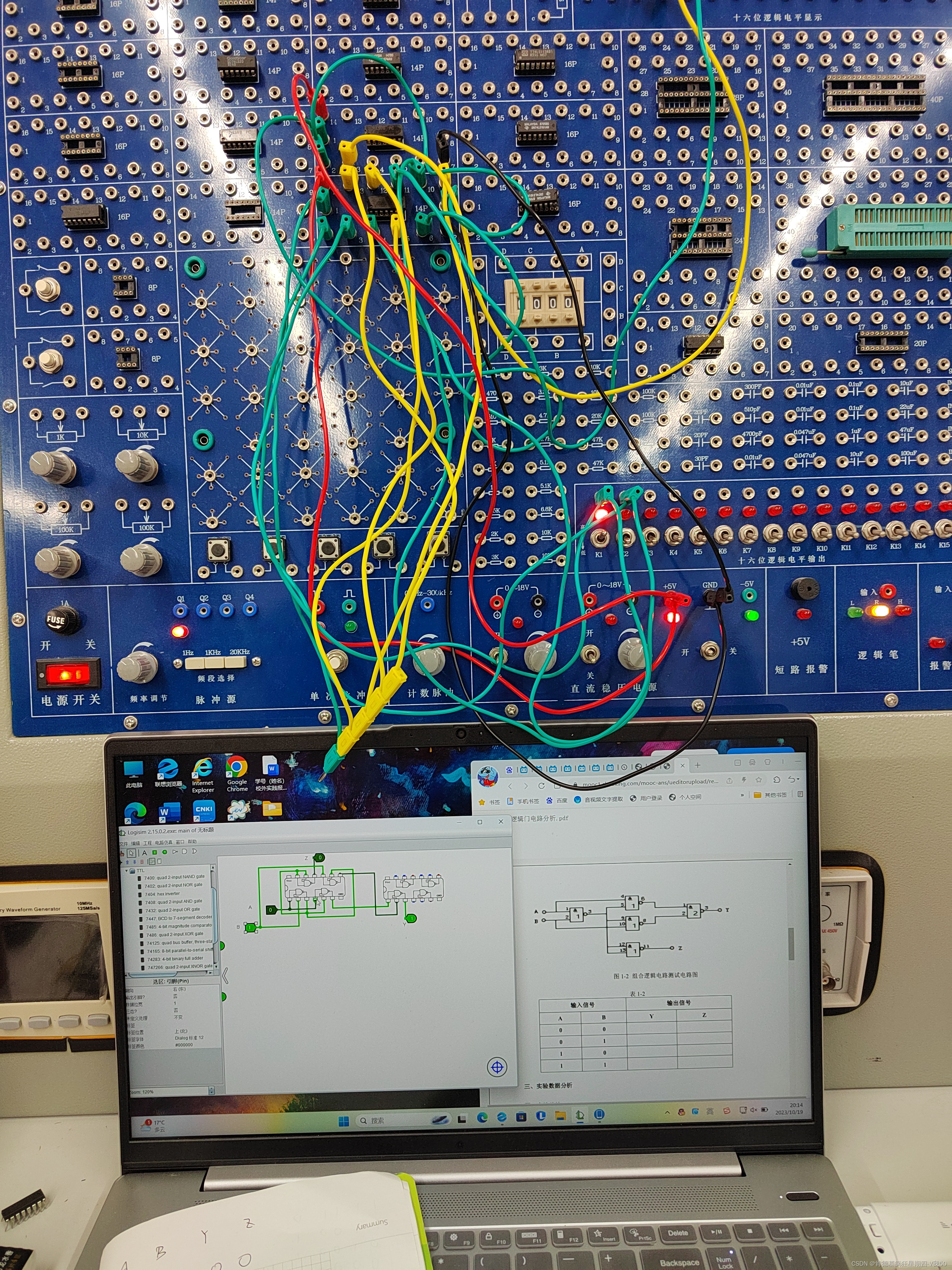

3.电路搭建实验

（四、）实验数据分析

   只有当输入信号全为1时，输出信号Y才为0.其余只要有一个输入信号为0时，输出信号Y为1。

二、74LS00电路

（一、）实验目的

熟悉数字电路实验箱，熟悉基本逻辑门电路的组合功能和分析方法

（二、）实验设备

74LS00二输入端四与非门两个，数字电路实验箱

（三、）实验内容与步骤

内容

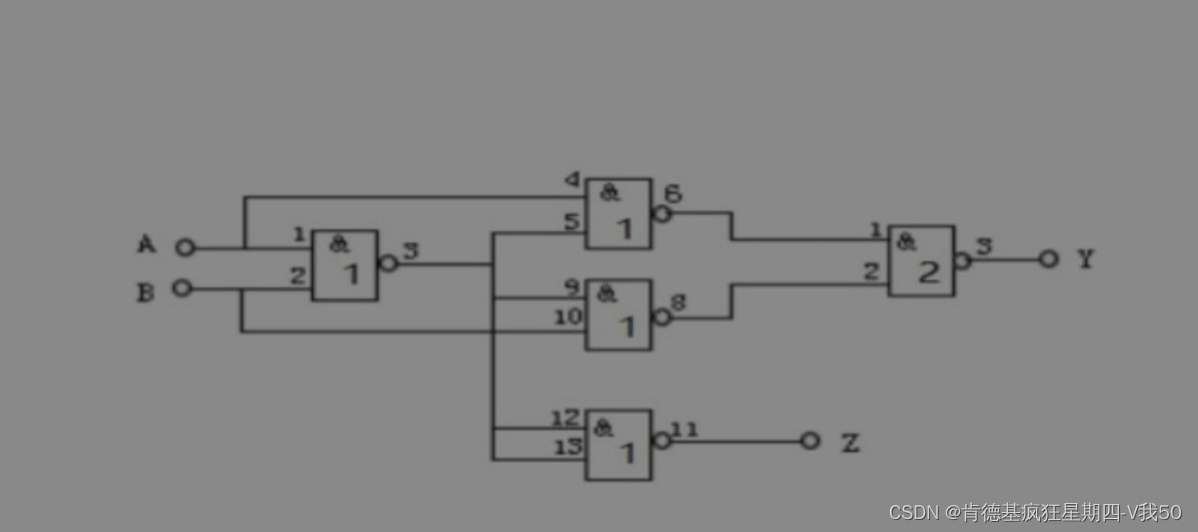

选用74LS00二输入端四与非门两个，74LS00芯片14引脚接入+5V,74LS00芯片7引脚接入地0V，并按照数字仿真电路接线，改变A,B,C,D的状态，观察输出端Y的状态，并记录数据。对照与所建立的数据逻辑仿真电路数据是否一致。

步骤

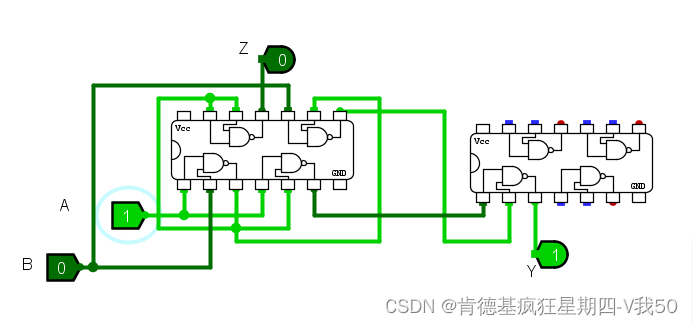

1.数字逻辑仿真电路搭建

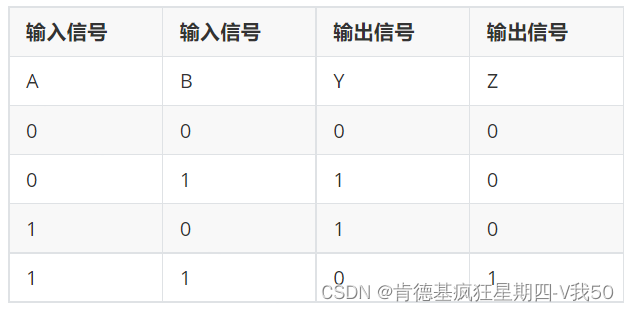

2.74LS00数字电路的真值表

3.电路搭建实验

（四、）实验数据分析

当输入信号A,B全为0或1时，输出信号Y为0。当输入信号A,B其中有一个为1时，输出信号Y为1。当输入信号A,B全为1时，输出信号Z为1。其余情况，输出信号Z为0。

三、实验总结

1.要注意接电和接地的引脚不要连接错误

2.在连接74LS00电路时，需要用到两个74LS00电路，接电路板时不要连接错误。
