【STM32】HAL库LED点灯

目录

一、STM32中HAL库函数开发方法

二、STM32CubeMX的安装

三、STM32Cube完成两个LED灯闪烁

1.新建项目

2.配置项目

3.Keil函数修改

4.实验结果

四、采用中断模式控制LED灯点亮

1.配置项目

2.Keil函数修改

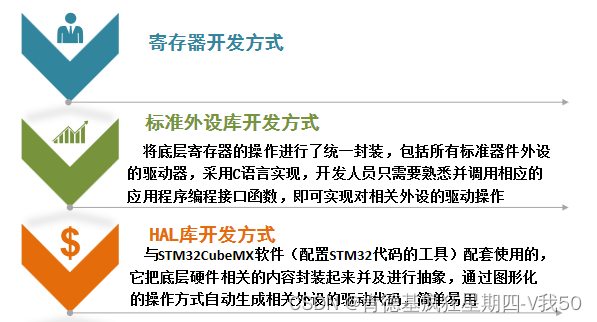

一、STM32中HAL库函数开发方法

  基于HAL库的开发方式,其实质是仍然是通过操作底层寄存器来实现相应功能,只是将寄存器操作进行了封装,以函数形式提供给开发人员使用。

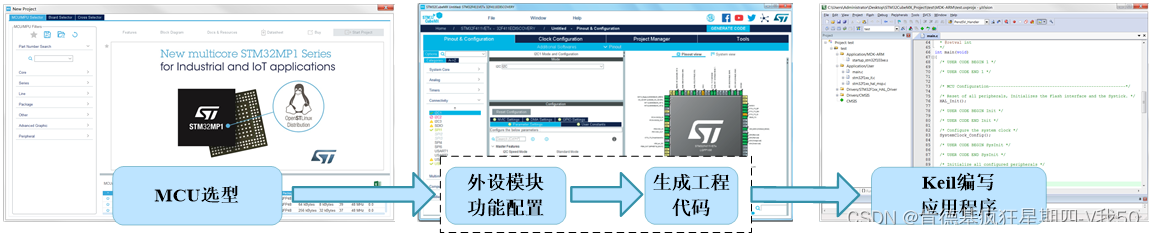

  HAL库开发模式需要用到两个软件:STM32CubeMX用于外设功能模块的参数配置、生成相应编译器的工程代码;编译器用于应用程序的开发。

HAL库的接口函数

类型函数原型功能描述
初始化及复位函数HAL_GPIO_Init()GPIO**初始化函数**
HAL_GPIO_DeInit**()**复位选定的端口引脚到初始状态
引脚功能**操作函数**HAL_GPIO_ReadPin**()**读取选定的端口引脚的电平状态
HAL_GPIO_WritePin**()**设置选定的端口引脚输出高电平或低电平
HAL_GPIO_TogglePin()设置选定端口引脚的电平状态翻转
HAL_GPIO_LockPin()当端口引脚电平状态改变时保持锁定时的值
HAL_GPIO_EXTI_IRQHandler()外部中断处理函数
HAL_GPIO_EXTI_Callback()中断回调函数

二、STM32CubeMX的安装

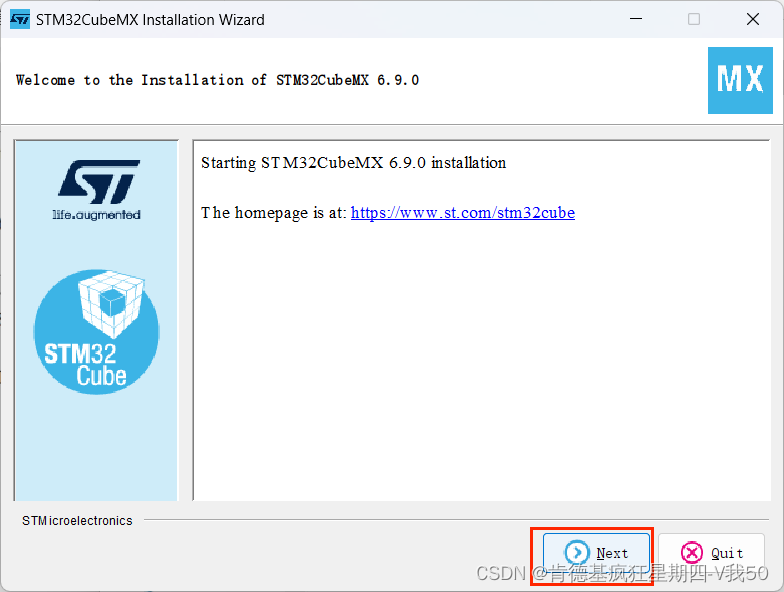

点击Next,同意协议后点击Next,然后选择对应安装位置。

若遇到下图情况直接点击确定。

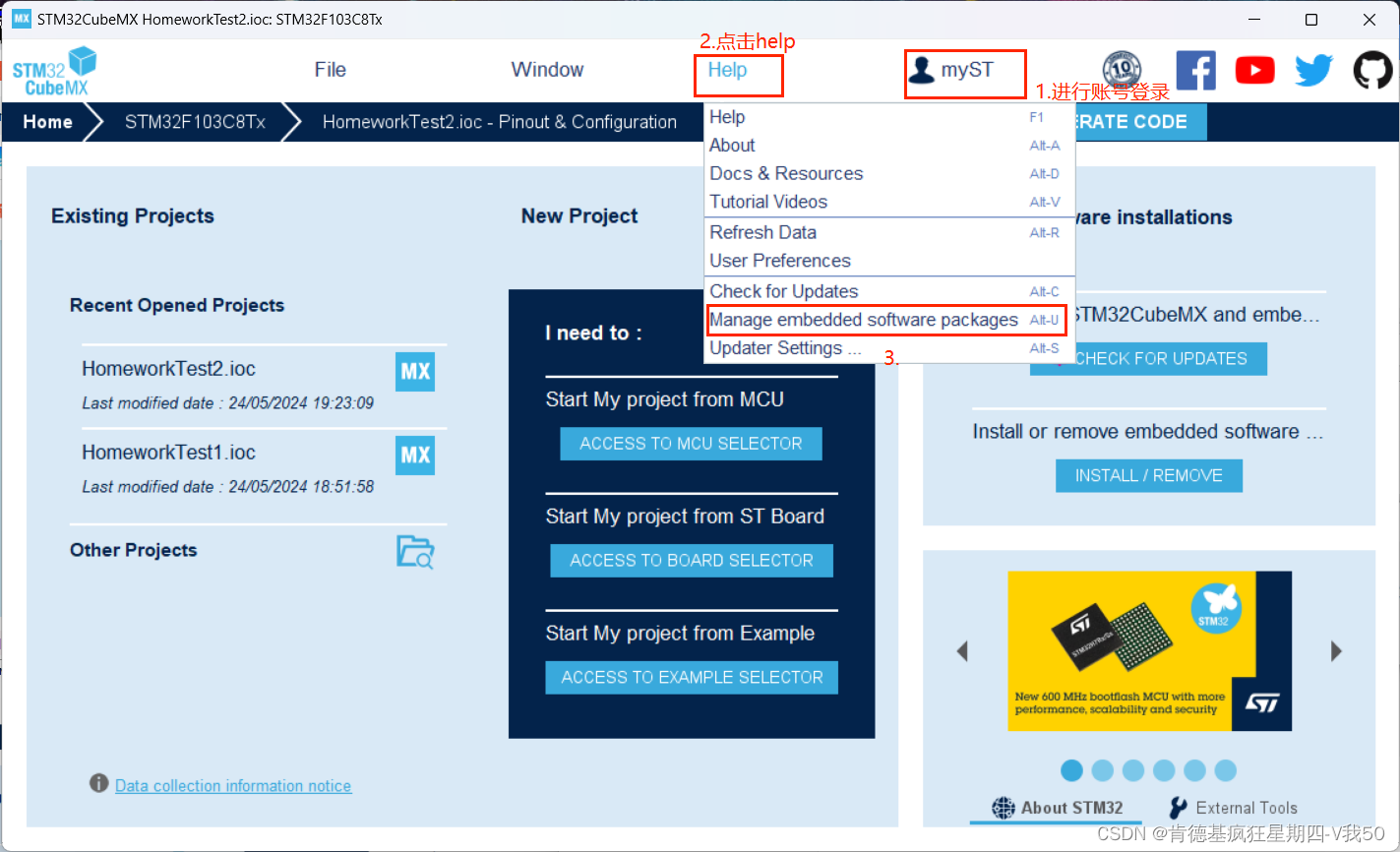

安装成功后打开STM32Cube进行固件库安装

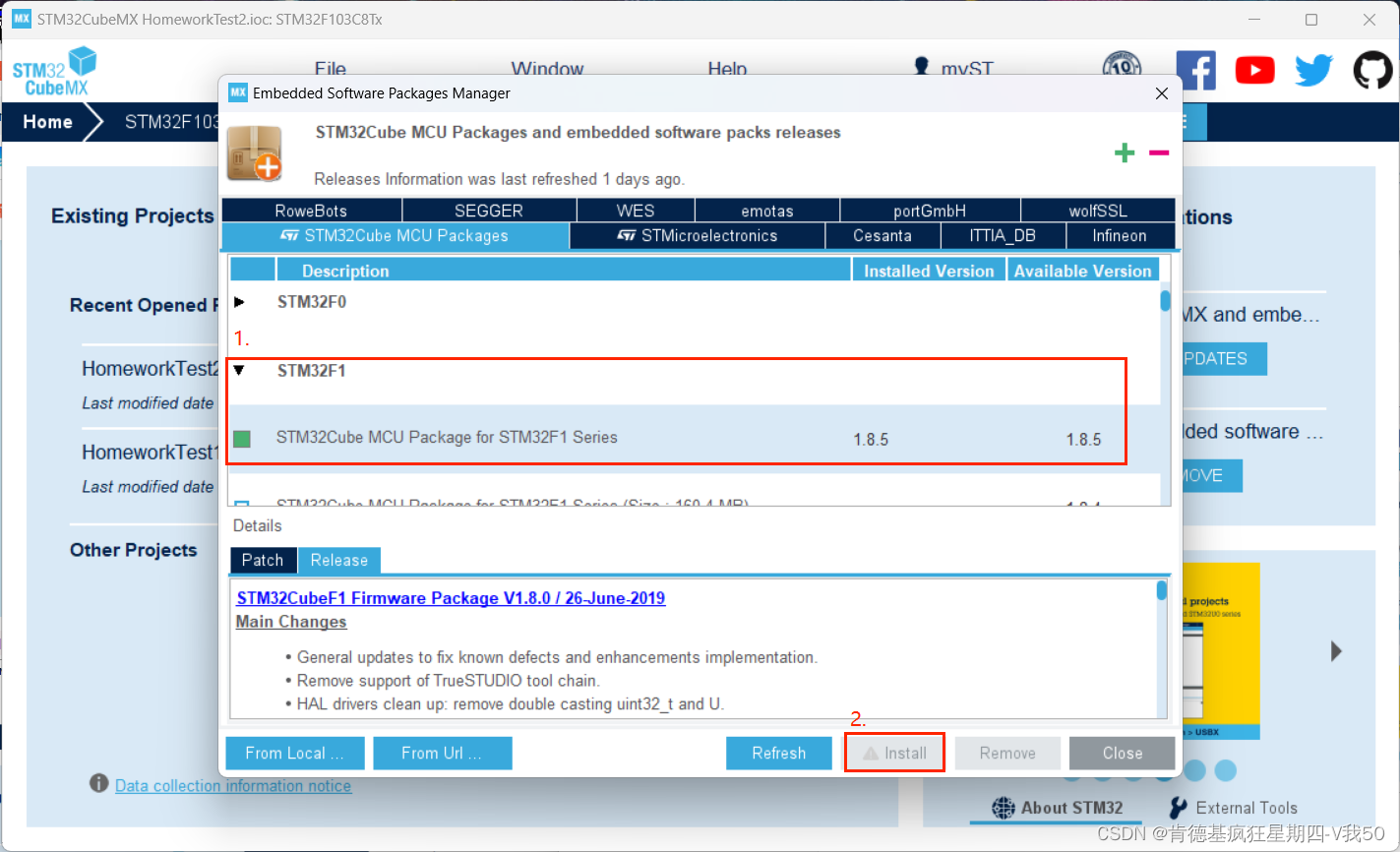

选择对应的固件库进行安装

三、STM32Cube完成两个LED灯闪烁

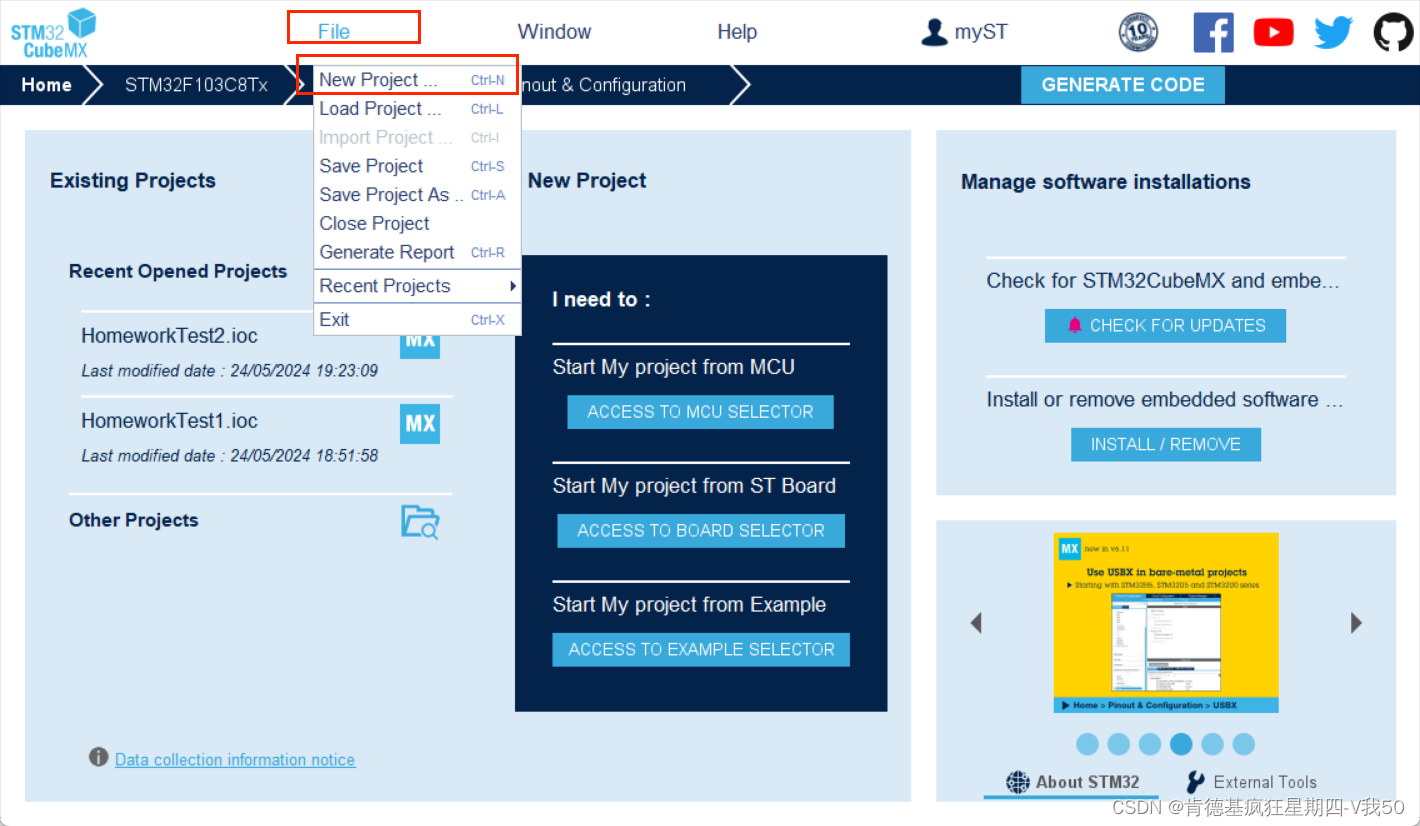

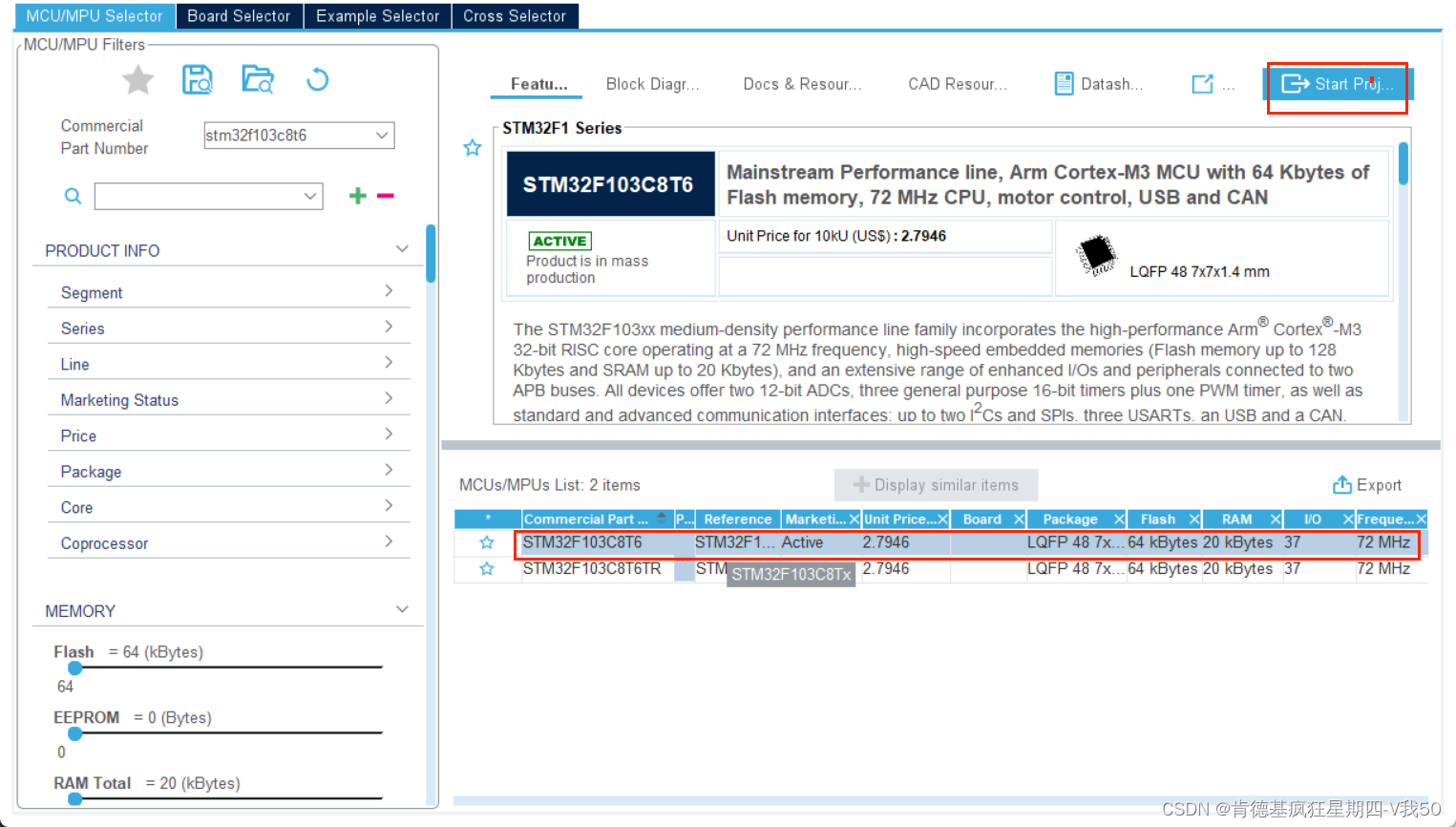

1.新建项目

2.配置项目

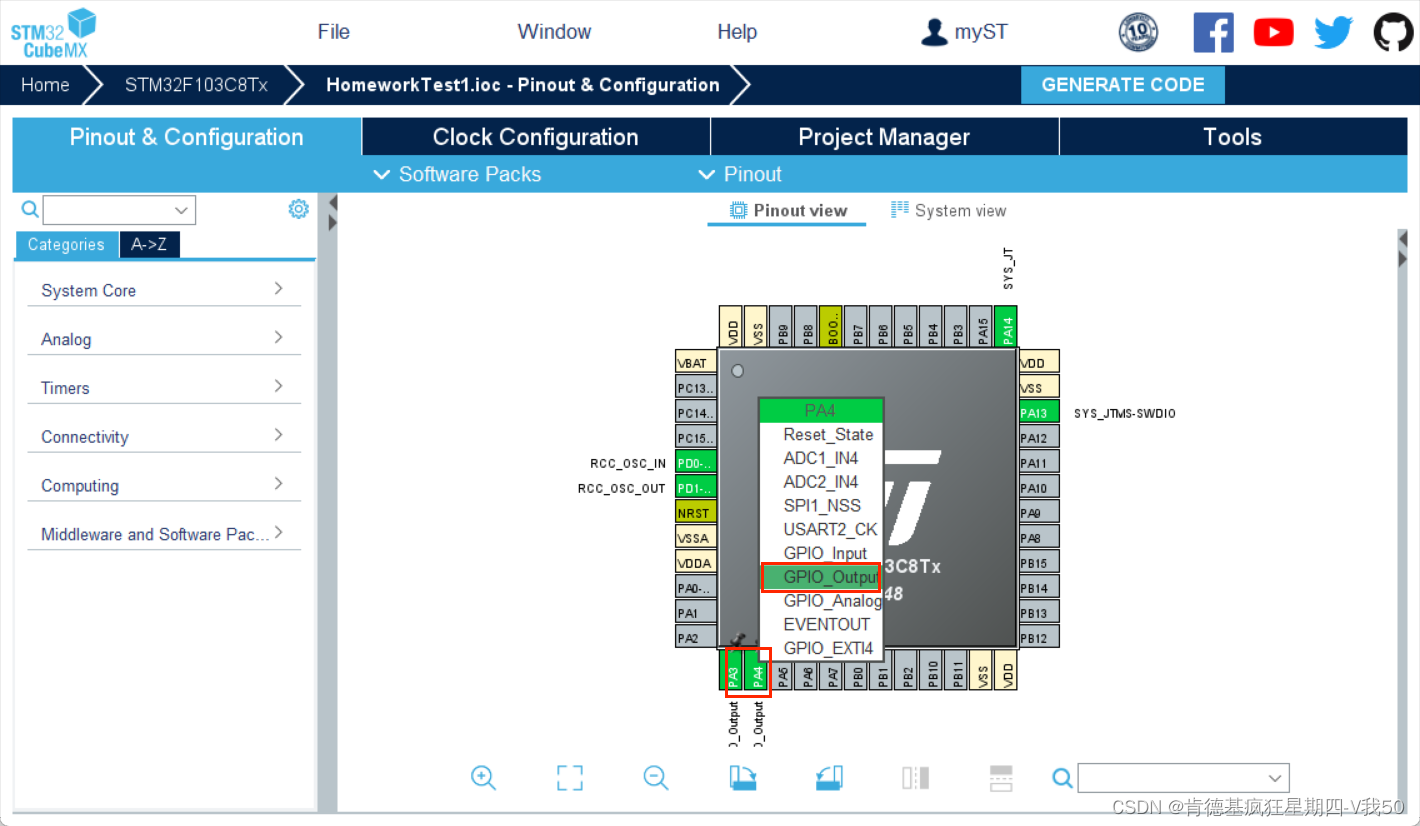

进行输出端口设置,选择PA3,PA4为GPIO_Output;

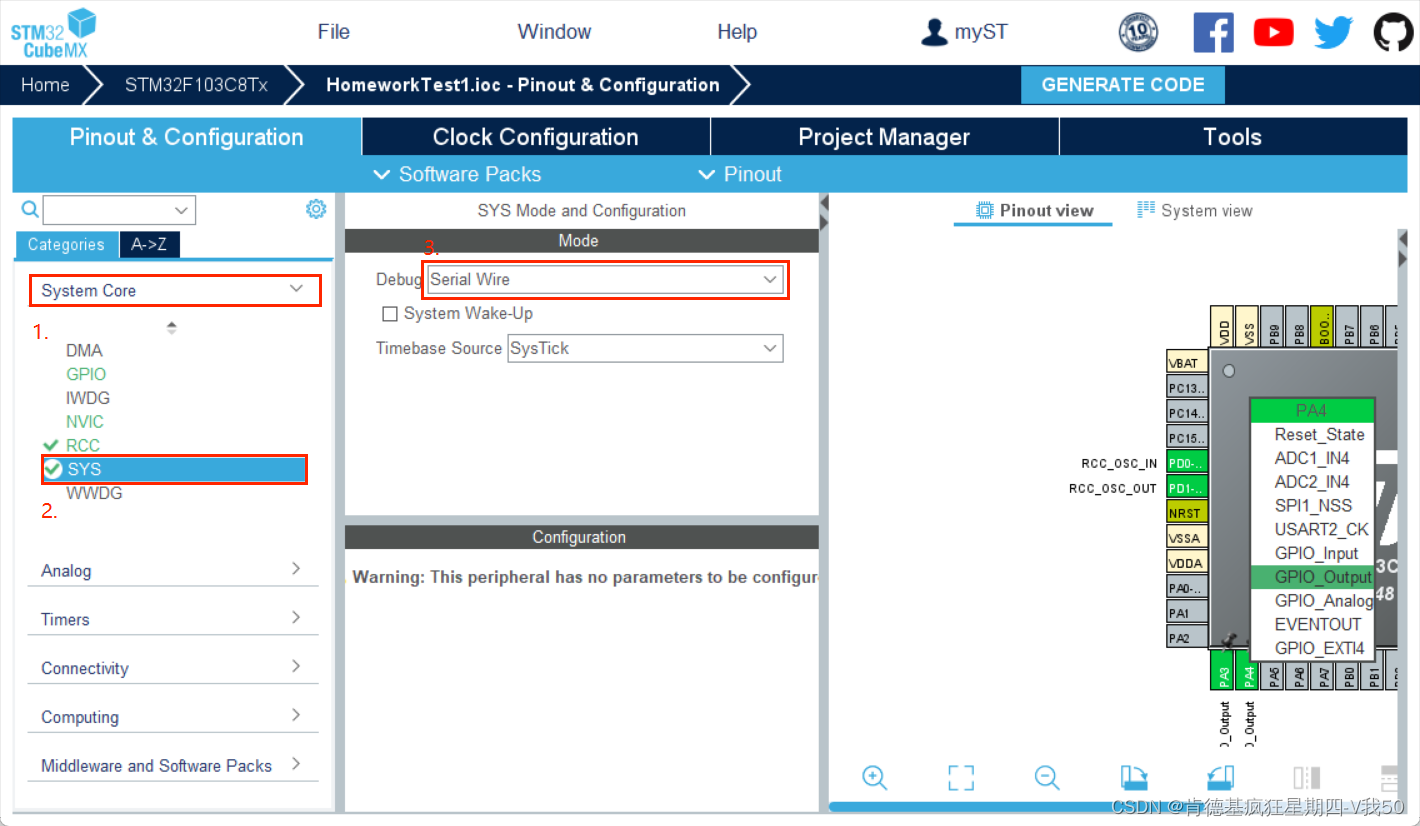

配置SYS:

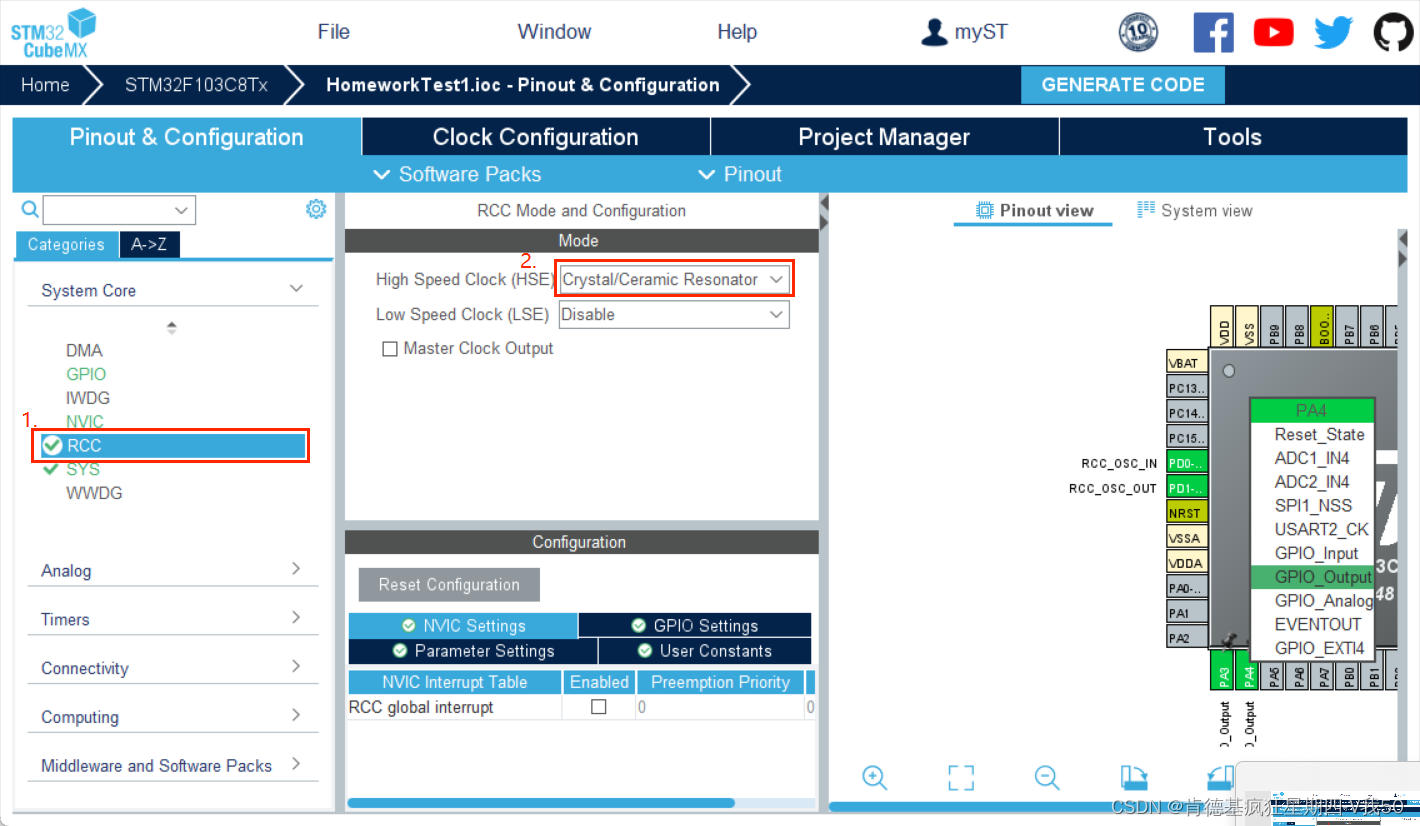

配置RCC:

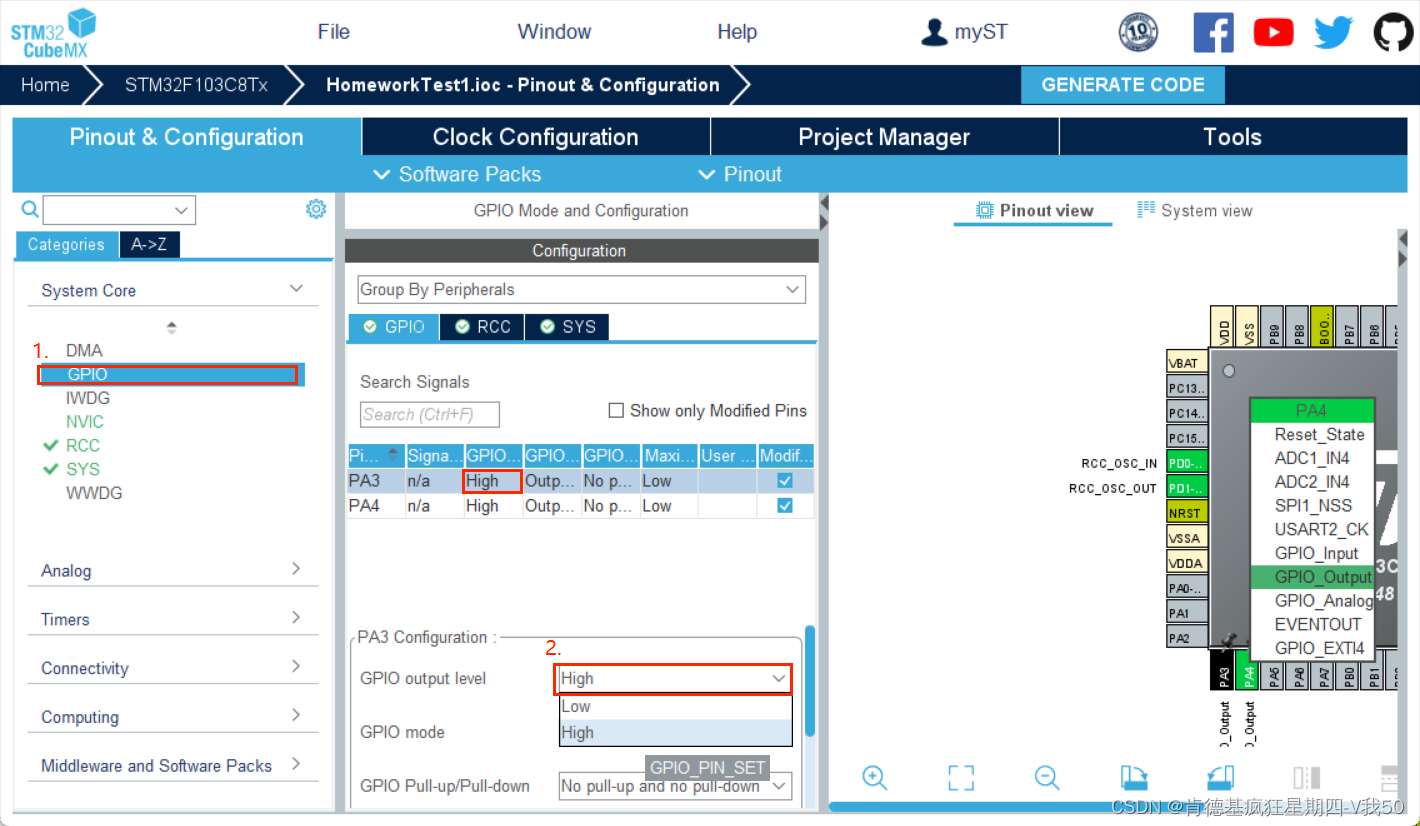

配置GPIO:

设置为High

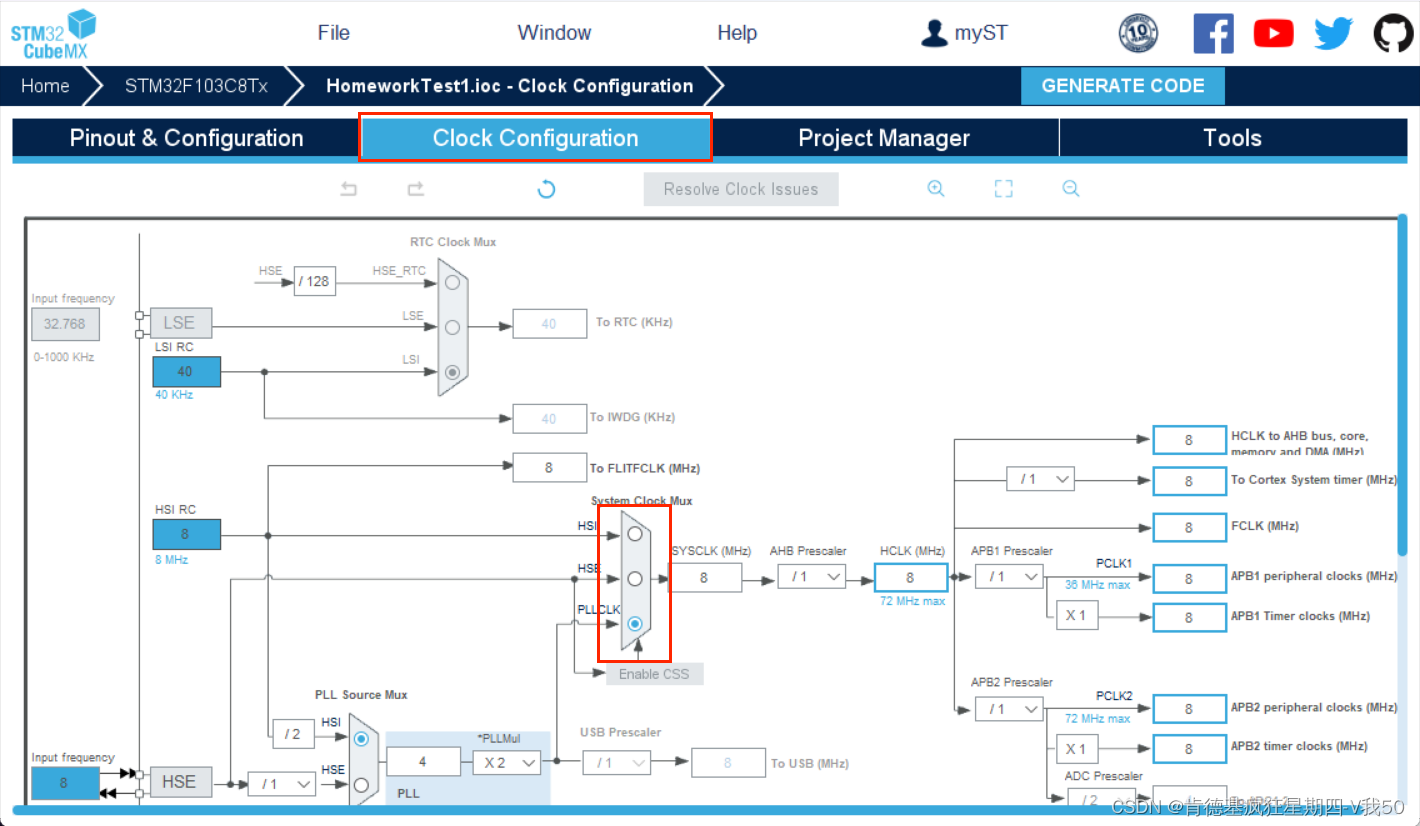

时钟配置:

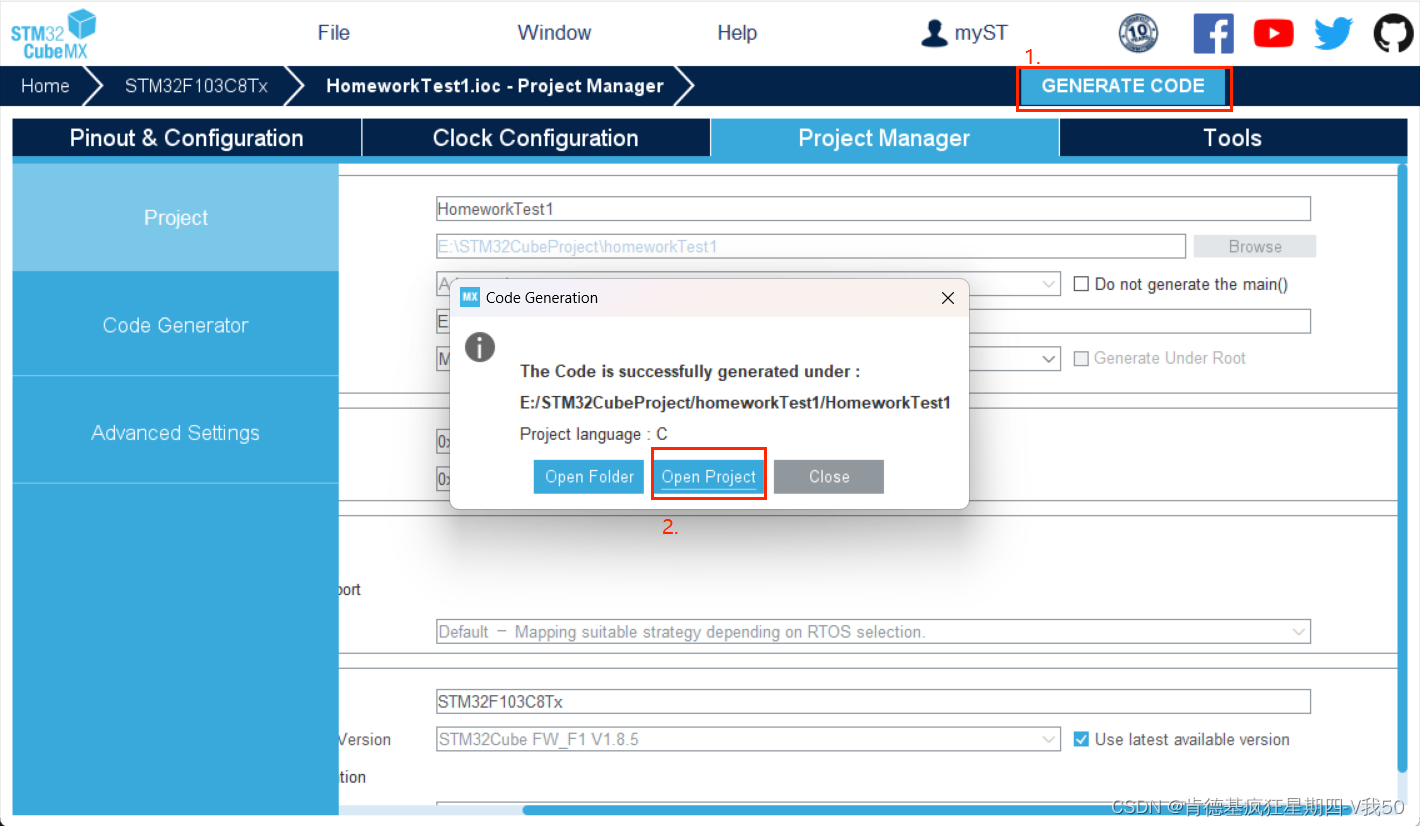

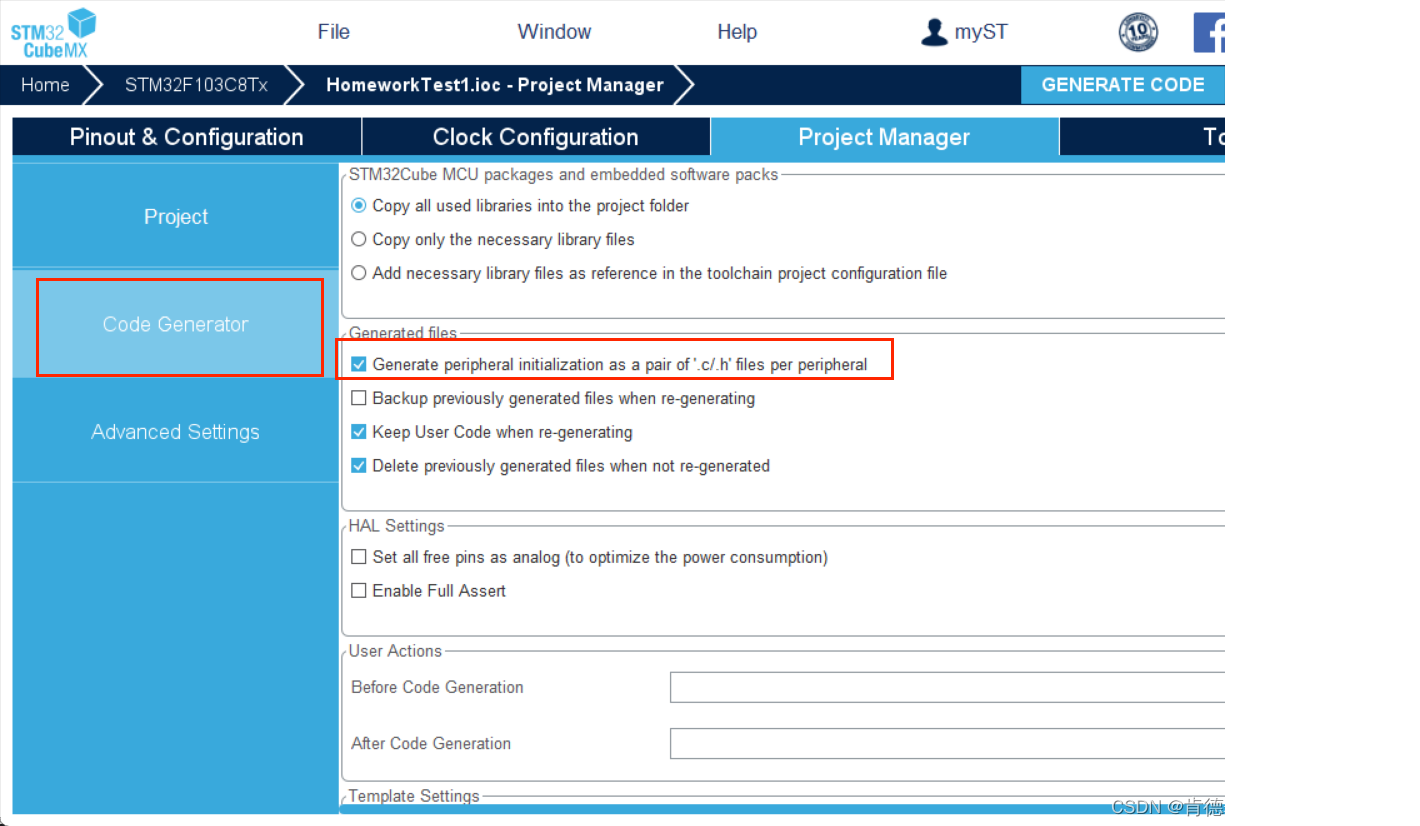

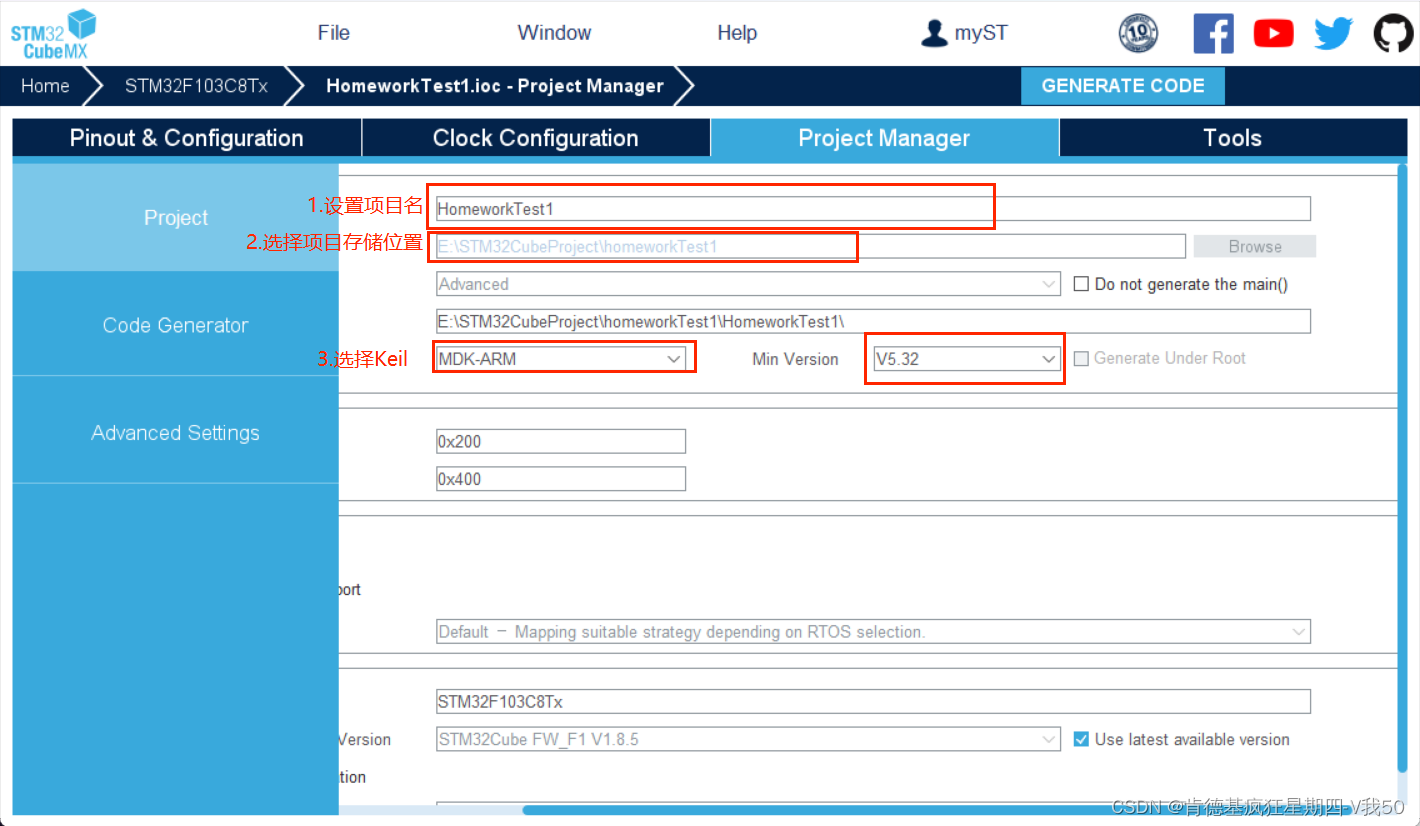

项目建立:

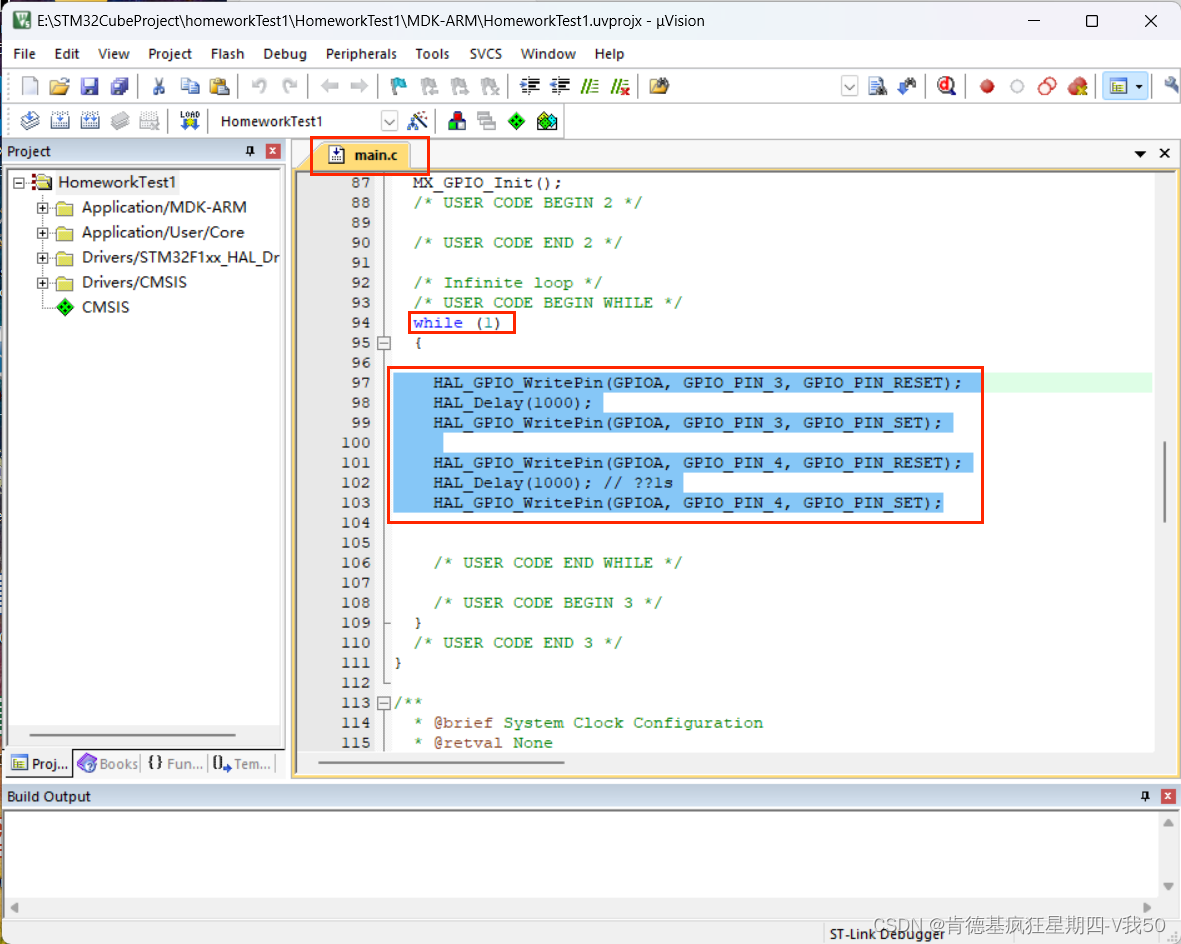

3.Keil函数修改

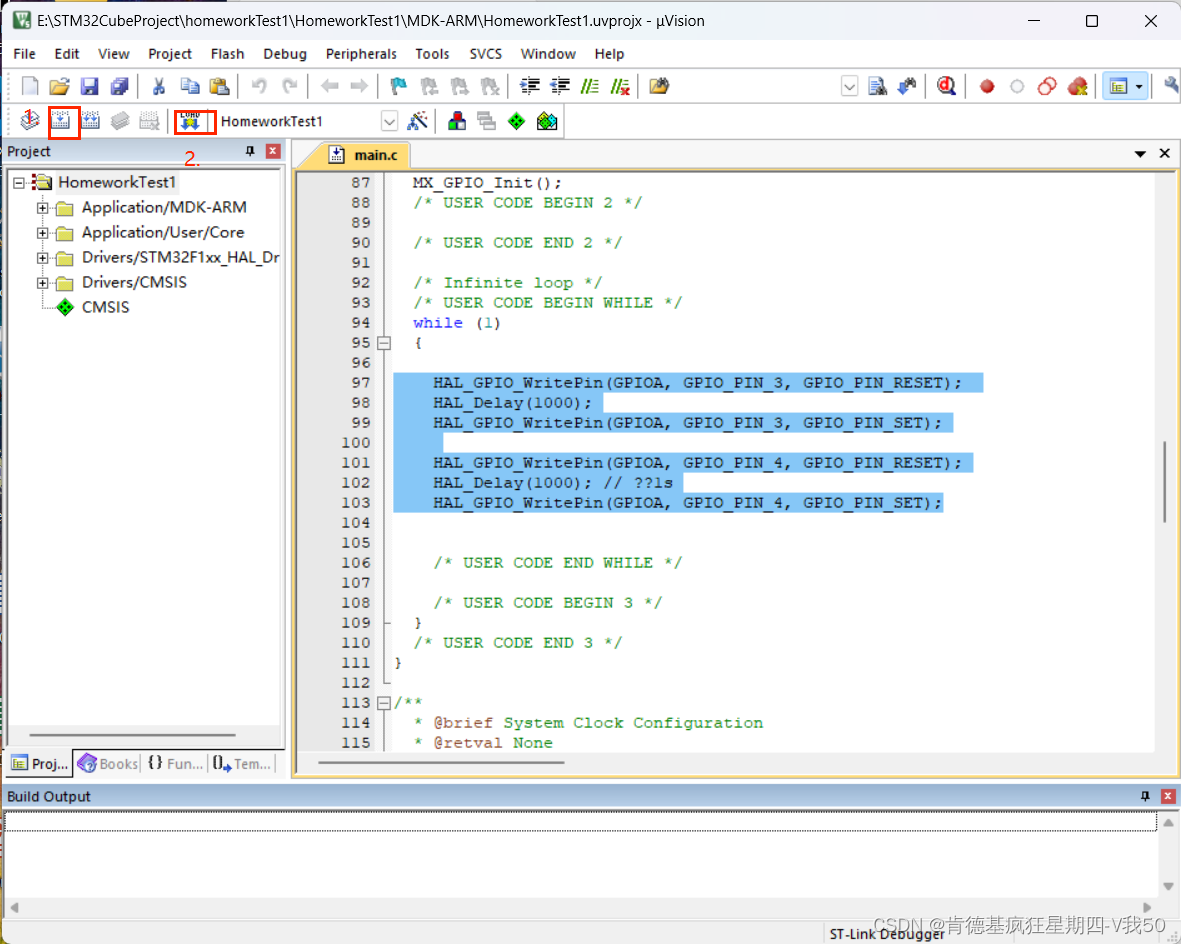

在main.c文件中给while循环添加如下代码

	  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_RESET);
	  HAL_Delay(1000);
	  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_3, GPIO_PIN_SET);

	  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_RESET);
	  HAL_Delay(1000); // ??1s
	  HAL_GPIO_WritePin(GPIOA, GPIO_PIN_4, GPIO_PIN_SET);

stlink链接过后先编译程序再进行烧录

4.实验结果

线路连接:

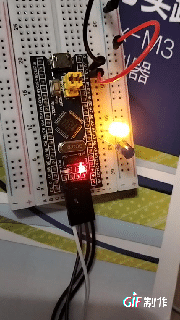

实验效果:

四、采用中断模式控制LED灯点亮

1.配置项目

配置SYS:

配置RCC:

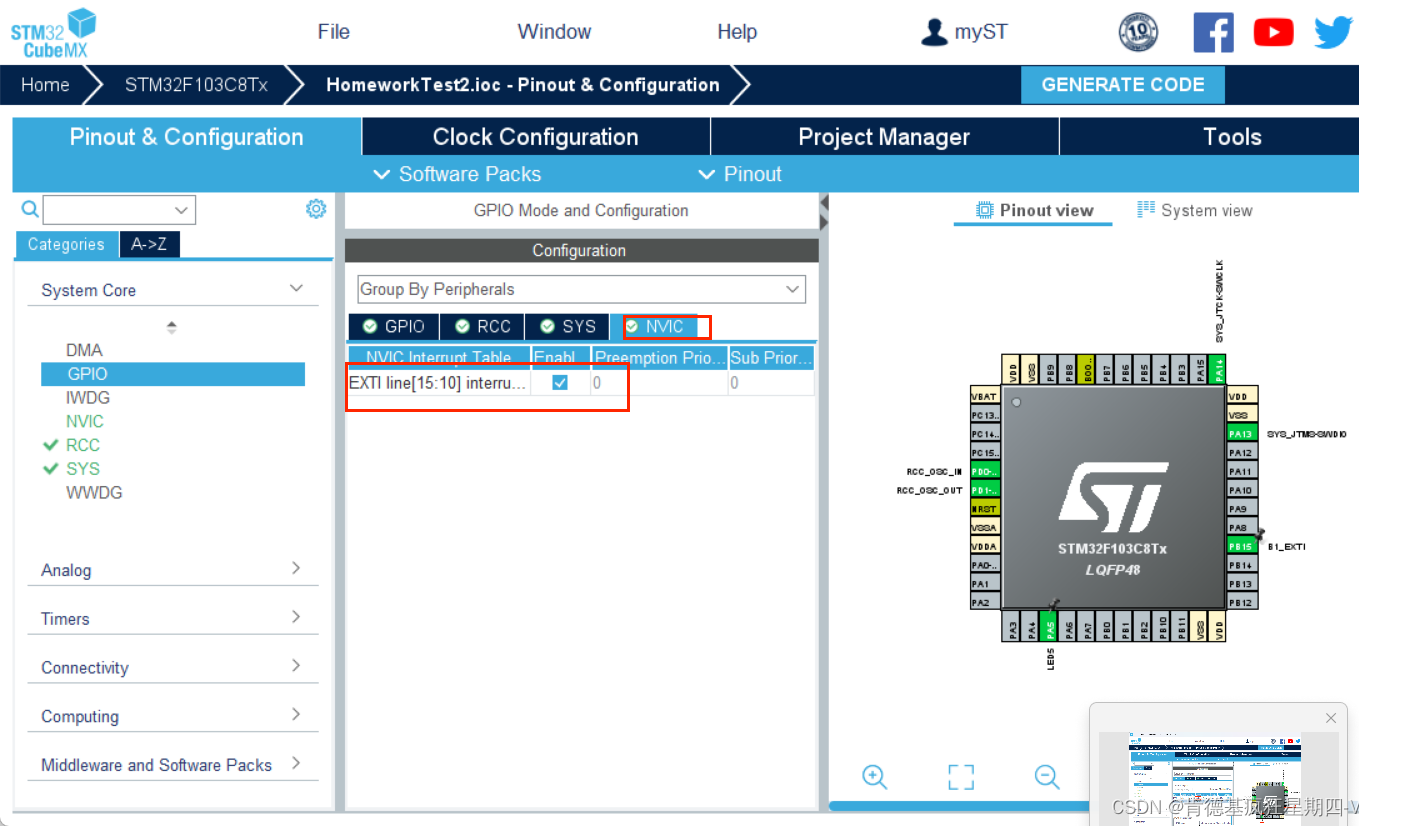

配置GPIO:

2.Keil函数修改

在mian.c中添加以下代码

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
	if( GPIO_Pin == B1_EXTI_Pin )
		{
			HAL_GPIO_TogglePin(LD5_GPIO_Port, LD5_Pin);
		}
}

注:B1_EXTI指PB15;LED5指PA5

参考博客: STM32中断和基于HAL库的LED流水灯_stm32按键中断控制灯闪烁-CSDN博客

STM32基于HAL库流水灯实验_hel库安装教程中文版-CSDN博客
