**单片机设计介绍,基于单片机多模式带音乐跑马灯的设计
一 概要
基于单片机多模式带音乐跑马灯的设计是一个融合单片机控制、音乐信号处理与LED显示技术的综合性项目。以下是对该设计的概要描述:
一、系统概述
该设计旨在利用单片机作为核心控制器,结合音频输入接口、LED跑马灯模块以及必要的电源模块,实现一个具有多种显示模式和音乐同步功能的跑马灯系统。系统能够根据不同的音乐节奏,控制LED跑马灯的显示模式和闪烁速度,实现音乐与灯光的同步效果。此外,系统还具备多种手动或自动切换的显示模式,为用户提供了丰富的交互体验。
二、硬件设计
单片机控制器:选用具有高性能和低功耗特点的单片机型号,如STC89C52,作为整个系统的核心控制器。单片机负责接收音乐信号、处理控制逻辑,并驱动LED跑马灯模块。
音频输入接口:用于接收外部音乐信号,将其转换为单片机可处理的电信号。该接口应具备良好的音质和稳定性,以确保音乐信号的准确传输。
LED跑马灯模块:采用多个LED灯珠组成跑马灯,通过单片机控制其亮灭和闪烁速度。LED灯珠的数量和布局可以根据实际需要进行调整,以实现最佳的视觉效果。
电源模块:为整个系统提供稳定可靠的电力供应。电源模块应具备过流、过压等保护功能,以确保系统的安全稳定运行。
三、软件设计
系统初始化:在单片机启动时,对各个模块进行初始化设置,确保它们能够正常工作。
音乐信号处理:通过音频输入接口接收音乐信号,并进行必要的滤波、采样和量化处理,提取出音乐节奏信息。处理算法应能够准确识别不同节奏,以便为LED跑马灯提供合适的控制信号。
跑马灯控制算法:根据提取出的音乐节奏信息,设计合适的控制算法,确定跑马灯的显示模式和闪烁速度。算法应能够实现音乐与灯光的同步效果,同时保证视觉效果的舒适性和美观性。
人机交互界面:设计简单的按键或旋钮,用于用户手动调整跑马灯的显示模式和速度。此外,还可以考虑添加蓝牙或Wi-Fi模块,实现与智能手机的无线连接和控制,增加系统的灵活性和可玩性。
四、功能特点
多模式显示:系统支持多种LED跑马灯显示模式,如循环点亮、渐变闪烁等,用户可以根据需要选择合适的模式。
音乐同步:系统能够根据音乐节奏自动调整LED跑马灯的显示模式和闪烁速度,实现音乐与灯光的完美同步。
手动控制:用户可以通过按键或旋钮手动调整跑马灯的显示模式和速度,增加系统的可玩性和交互性。
稳定性与可靠性:系统采用高性能的单片机和稳定的电源模块,确保长时间稳定运行。同时,通过合理的电路设计和防护措施,降低外界干扰对系统的影响。
五、应用前景
基于单片机多模式带音乐跑马灯的设计具有广泛的应用前景。它可以作为家庭装饰、节日庆典或商业展示中的亮点,为环境增添氛围和活力。此外,随着物联网和智能家居技术的发展,该设计还可以与智能音响、灯光控制系统等进行集成,实现更加智能化的灯光控制方案。
综上所述,基于单片机多模式带音乐跑马灯的设计是一个集硬件设计、软件编程和交互体验于一体的综合性项目。通过合理的设计和实施,可以实现一个功能丰富、性能稳定、易于使用的音乐同步跑马灯系统,为各种应用场景提供独特的视觉效果和交互体验。
二、功能设计
文件夹内包含工程文件,可直接运行或者二次开发;
此设计可作为毕业设计和课程设计资料,包含原理图、程序代码(嵌入式类设计)、软件资料等等,非常完善;
设计思路
设计思路
文献研究法:搜集整理相关单片机系统相关研究资料,认真阅读文献,为研究做准备;
调查研究法:通过调查、分析、具体试用等方法,发现单片机系统的现状、存在问题和解决办法;
比较分析法:比较不同系统的具体原理,以及同一类传感器性能的区别,分析系统的研究现状与发展前景;
软硬件设计法:通过软硬件设计实现具体硬件实物,最后测试各项功能是否满足要求。
三、 软件设计
本系统原理图设计采用Altium Designer19,具体如图。在本科单片机设计中,设计电路使用的软件一般是Altium Designer或proteus,由于Altium Designer功能强大,可以设计硬件电路的原理图、PCB图,且界面简单,易操作,上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境,用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术,能够很好的满足本次设计需求。
————————————————
仿真实现

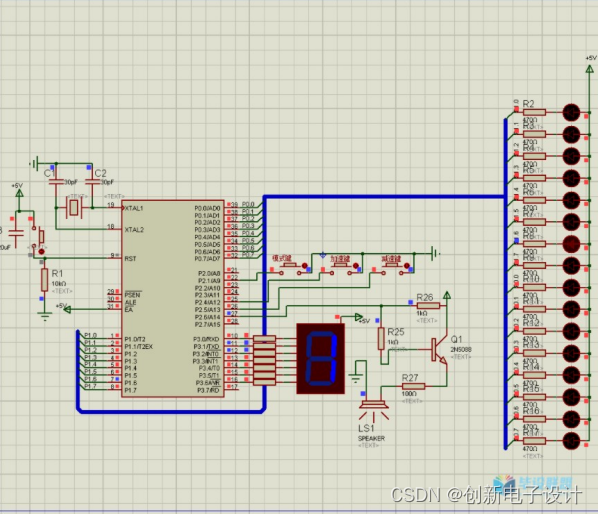

本设计利用protues8.7软件实现仿真设计,具体如图。
Protues也是在单片机仿真设计中常用的设计软件之一,通过设计出硬件电路图,及写入驱动程序,就能在不实现硬件的情况进行电路调试。另外,protues还能实现PCB的设计,在仿真中也可以与KEIL实现联调,便于程序的调试,且支持多种平台,使用简单便捷。
————————————————
原理图
五、 程序
本设计利用KEIL5软件实现程序设计,具体如图。作为本科期间学习的第一门编程语言,C语言是我们最熟悉的编程语言之一。当然,由于其功能强大,C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中,C语言已经逐步完全取代汇编语言,因为相比于汇编语言,C语言编译与运行、调试十分方便,且可移植性高,可读性好,便于烧录与写入硬件系统,因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计,能够实现快速调试,并生成烧录文件,被广泛应用于C语言的编写和单片机的设计。
————————————————
