基于单片机智能门禁管理系统设计

**单片机设计介绍，基于单片机智能门禁管理系统设计

一 概要

  基于单片机智能门禁管理系统设计概要如下：

一、系统概述

本设计旨在通过单片机技术实现一个智能门禁管理系统。该系统能够实现对门禁设备的自动化控制，包括门的开启、关闭以及安全监控等功能。通过读卡器、门磁、继电器等硬件设备的配合，结合单片机控制器的逻辑处理，实现用户身份验证、远程开门、报警提示等智能化管理。

二、系统组成

单片机控制器：作为系统的核心控制部件，负责接收读卡器传来的信号，并根据信号判断是否开启门禁。同时，单片机控制器还可以与电脑、手机等设备进行网络通信，实现远程开门等功能。
读卡器：负责将用户的身份信息读取出来，并传输给单片机控制器进行处理。读卡器可以通过刷卡、指纹识别、人脸识别等方式进行用户身份的验证。
门磁：用于感应门的开合状态。当门磁检测到门的开启或关闭时，会发送信号给单片机控制器，以供其进行相应的控制处理。
继电器：作为门禁系统的控制开关，负责实现门禁设备的开关控制。单片机控制器接收到验证通过的信号后，会通过继电器去实现门禁的开启。
电源：为整个系统提供稳定的电能供应，确保系统正常运行。
三、工作原理

用户身份验证：当用户靠近读卡器时，读卡器会读取用户的身份信息（如卡片信息、指纹、面部特征等），并将这些信息传输给单片机控制器。
逻辑处理：单片机控制器接收到读卡器传来的用户身份信息后，会与存储在内部的合法用户信息进行比对。如果比对成功，则说明用户身份合法，单片机控制器会向继电器发送控制信号，使门禁设备开启；如果比对失败，则说明用户身份不合法，单片机控制器会执行相应的报警提示操作。
远程开门：管理人员可以通过与单片机控制器连接的电脑或手机等设备进行远程开门操作。当接收到远程开门指令时，单片机控制器会验证指令的有效性，如果验证通过，则执行开门操作。
实时监控：系统通过门磁等硬件设备实时监控门的开合状态，并将状态信息发送给单片机控制器。单片机控制器可以根据状态信息执行相应的操作，如记录开门记录、触发报警等。
四、系统特点

智能化管理：通过单片机控制器和读卡器、门磁等硬件设备的配合，实现对门禁设备的智能化管理，提高了门禁系统的安全性和便捷性。
多种验证方式：系统支持刷卡、指纹识别、人脸识别等多种验证方式，满足不同用户的需求。
远程操控：管理人员可以通过电脑、手机等设备实现对门禁系统的远程操控和管理，提高了管理的灵活性和效率。
实时监控：系统能够实时监控门的开合状态，并记录相关信息，为安全管理提供有力支持。
五、应用领域

本设计适用于各种需要门禁管理的场合，如办公楼、住宅小区、工厂、学校等。通过智能门禁管理系统，可以提高门禁管理的安全性和便捷性，降低管理成本，提高管理效率。

二、功能设计

模拟现实中门禁系统，可以输入密码进入也可以呼叫住户，再由住户按下开门按键实现改密码功能，密码保存在24c02中能保证掉电不丢失密码
八个LED灯分别代表8家住户，其中开门按键为共用，还带有忘记密码恢复按钮，模拟恢复出厂设置，显宗部为LCD1602。程序共分为3种模
式，分别为等待输入密码修改呼叫住户3种模式，其中等待输入是主要状态，所以在进入密码修改呼叫住户模式后如集长时间没有操作能自己切
换到等待输入模式
等待输入模式：当密码长度不为6位，显宗长度错，当密码长度为6位但不正确则提示密码输入错误，错误提示信息将显示大概2S后消失，密码正
确则开门灯点亮，关门灯熄灭，液晶屏显宗门打开。并自动计时10S左右自动关门，也可以手动按关门键
密码修改模式：进入密码修改模式提示输入日密码，密码正确后输入新密码，这时会将新密码写入24c02保存。如集使用者长时间末做操作将切换
回等待输入模式
呼叫住户模式：提宗输入住户门牌，如果输入门牌存在，则点亮相应的灯，如果用户按开门键，熄灭灯，显宗提宗门打开，门在10S时间左右关
闭，如果使用者长时间未做操作将切换回等待输入模式

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

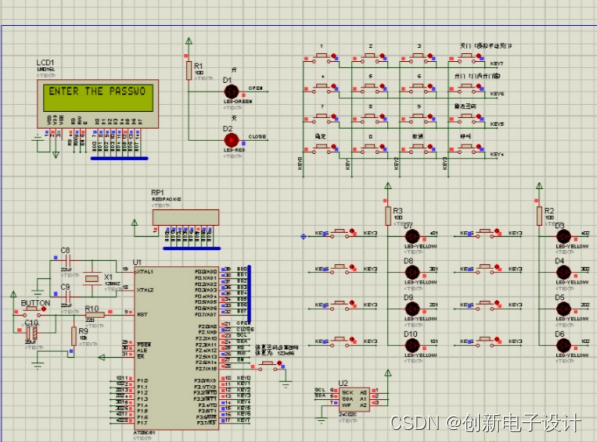

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
