基于单片机智能热水器系统仿真设计

**单片机设计介绍，基于单片机智能热水器系统仿真设计

一 概要

  基于单片机智能热水器系统仿真设计概要

一、设计背景与目标

随着科技的快速发展和智能化需求的提升，传统热水器已经逐渐无法满足现代家庭对舒适、安全、节能等方面的要求。因此，设计一款基于单片机的智能热水器系统，通过仿真手段验证其性能与功能，具有重要的现实意义。本设计旨在通过单片机技术实现对热水器的智能控制，包括温度设定、加热控制、安全保护等功能，并通过仿真验证系统的可行性和性能。

二、系统组成

单片机控制器：作为系统的核心控制部件，负责接收用户指令、处理控制逻辑并输出控制信号。
温度传感器：用于实时监测热水器内部的温度，并将温度数据发送给单片机控制器。
加热模块：根据单片机控制器的指令，控制加热器的开关，实现对热水器内部水的加热。
显示模块：用于显示当前水温、设定温度等信息，方便用户查看。
按键模块：提供用户输入接口，用于设置温度、控制加热等。
报警模块：当系统出现故障或异常情况时，发出报警信号，提醒用户注意安全。
三、工作原理

用户通过按键模块设置目标温度，并将设置值传输给单片机控制器。
单片机控制器接收用户设置的目标温度，并与温度传感器实时监测到的水温进行比较。
如果当前水温低于目标温度，单片机控制器会发出指令，启动加热模块进行加热。
加热过程中，温度传感器实时监测水温，并将数据反馈给单片机控制器。
当水温达到目标温度时，单片机控制器停止加热模块的工作，保持水温稳定。
如果系统出现故障或异常情况（如超温、干烧等），单片机控制器会启动报警模块，提醒用户注意安全。
四、仿真设计

仿真平台选择：选择适合单片机仿真设计的软件平台，如Proteus、Keil等。这些平台提供了丰富的仿真工具和功能，方便用户进行电路设计和程序编写。
电路设计：根据系统组成和工作原理，设计相应的电路图。电路图应包括单片机控制器、温度传感器、加热模块、显示模块、按键模块和报警模块等部分。
程序编写：使用C语言等编程语言编写单片机控制程序。程序应实现用户指令的接收、温度数据的处理、加热控制等功能。
仿真测试：将编写好的程序导入仿真平台，进行仿真测试。通过模拟不同场景下的操作，验证系统的可行性和性能。在测试过程中，可以调整程序参数和电路设计，以优化系统性能。
五、系统特点

智能化控制：通过单片机技术实现对热水器的智能控制，可根据用户设定自动调节水温，提高舒适度和节能效果。
安全性高：系统具有多种安全保护功能，如超温保护、干烧保护等，确保用户使用安全。
易操作：系统采用直观的显示界面和简单的按键操作方式，方便用户进行温度设定和控制。
可靠性高：系统采用稳定的单片机控制器和可靠的电路设计，具有较高的可靠性和稳定性。
六、应用领域

本设计可广泛应用于家庭、学校、宾馆等场所的热水器系统中，提高热水器的智能化水平和用户体验。

二、功能设计

文件夹内包含工程文件，可直接运行或者二次开发；

此设计可作为毕业设计和课程设计资料，包含原理图、程序代码（嵌入式类设计）、软件资料等等，非常完善；

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

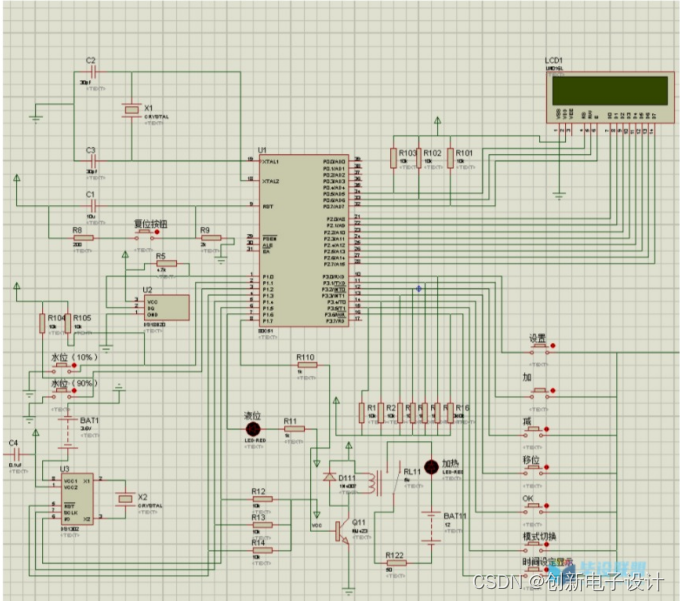

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
