基于51单片机热电偶冷端补偿温度采集

**单片机设计介绍，基于51单片机热电偶冷端补偿温度采集

一 概要

  基于51单片机的热电偶冷端补偿温度采集系统概要如下：

一、系统概述

本系统利用51单片机为核心控制器，结合热电偶传感器和冷端补偿电路，实现对温度的精确采集和冷端补偿。热电偶是一种常用的温度测量元件，但其测量精度会受到冷端温度的影响。因此，本系统通过冷端补偿技术，消除了冷端温度变化对测量精度的影响，提高了系统的准确性和稳定性。

二、系统组成

51单片机：作为系统的核心控制器，负责接收热电偶传感器输出的电信号，执行冷端补偿算法，并输出温度值。
热电偶传感器：用于测量目标温度，并将温度信号转换为电信号输出给单片机。
冷端补偿电路：用于实时监测热电偶冷端的温度，并根据冷端温度的变化，产生一个相应的补偿电信号，以消除冷端温度对测量精度的影响。
AD转换器：将热电偶传感器输出的模拟电信号转换为数字信号，便于单片机进行处理。
显示模块：用于显示测量到的温度值，方便用户查看。
三、工作原理

系统首先通过热电偶传感器测量目标温度，并将温度信号转换为电信号输出给单片机。单片机接收到电信号后，通过AD转换器将其转换为数字信号。然后，单片机读取冷端补偿电路实时监测到的冷端温度值，并根据冷端补偿算法计算出补偿电信号。最后，单片机将原始电信号与补偿电信号进行运算，得到准确的温度值，并通过显示模块进行显示。

四、冷端补偿技术

冷端补偿技术是本系统的关键部分。由于热电偶的测量精度受到冷端温度的影响，因此需要采取措施消除冷端温度的变化对测量精度的影响。常用的冷端补偿方法有冰点法、电桥补偿法和软件补偿法等。本系统采用软件补偿法，通过实时监测冷端温度并计算补偿电信号来实现冷端补偿。

五、系统特点

精确度高：通过冷端补偿技术，消除了冷端温度变化对测量精度的影响，提高了系统的精确度。
稳定性好：系统采用成熟的硬件和软件技术，保证了系统的稳定性和可靠性。
操作简便：系统具有友好的用户界面和显示模块，方便用户进行操作和查看。
灵活性强：系统可以根据实际需求进行定制和扩展，满足不同应用场景的需求。
六、应用前景

基于51单片机的热电偶冷端补偿温度采集系统具有广泛的应用前景。在工业自动化、环境监测、医疗设备等领域中，都需要对温度进行精确测量和监控。本系统可以广泛应用于这些领域，为温度测量和控制提供可靠的技术支持。

二、功能设计

依据STC89C51来设计的一款基于单片机的热电偶冷端补偿温度采集系统。通过对温度使用过程中，将温度转换成电势，通过对于电信号的放大处理，来反映温度的变化，通过使用新的测量环境电信号和实际电信号方法，来精确的反应温度值。所以本文中提到了新的冷端补偿温度采集的硬件设计方法。大大的简化了传统的冷端补偿，通过大量的实验得出较为精准的试验数据，通过最小二乘法进行线性回归公式作为测量的根本依据。本文将从三个大方面来阐述冷端补偿的设计理念和过程。第一更具公式推导得出控制器系统需要进行的工作，以及需要对那些系统进行数据采集并进行线性拟合推导方案。第二通过硬件采集放大电信号处理。第三通过软件设计计算当前的实际温度。本文所使用的热电偶均为K型热电偶，并且通过仿真时试验数据得出该控制器采集系统能够有效的采集温度温差在4摄氏度以内。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

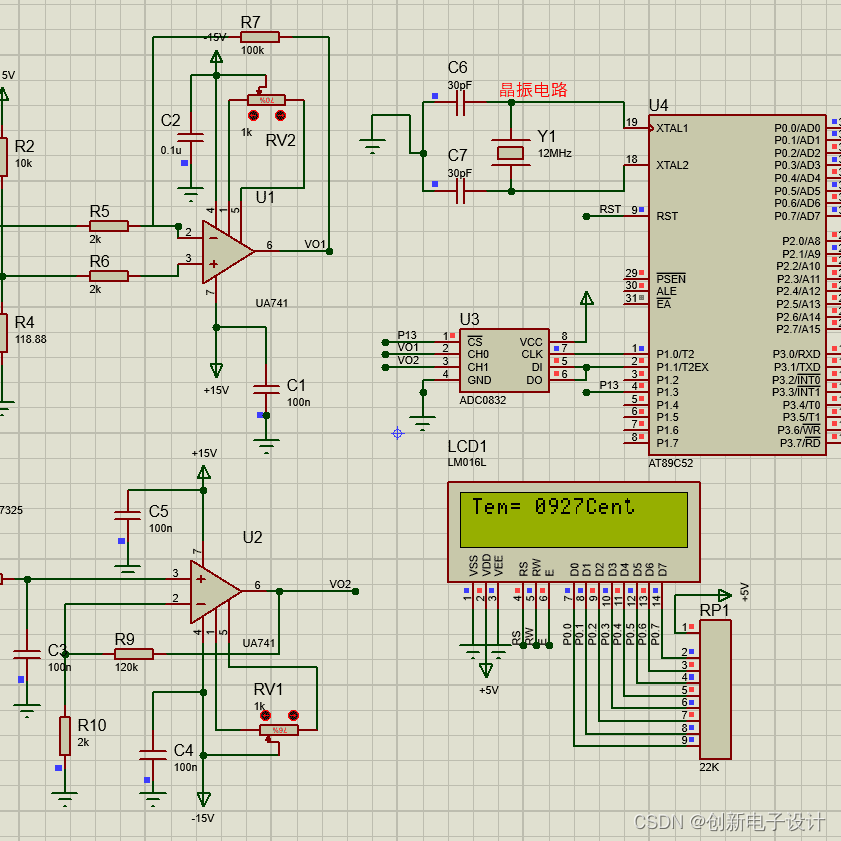

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
