基于单片机电动车智能充电桩控制系统设计

**单片机设计介绍，基于单片机电动车智能充电桩控制系统设计

一 概要

  基于单片机的电动车智能充电桩控制系统设计概要如下：

一、引言

随着电动车的普及，对充电桩的需求也日益增加。为了提高充电桩的利用率、充电效率以及用户体验，设计一套基于单片机的电动车智能充电桩控制系统显得尤为重要。该系统旨在通过智能化管理，实现对充电桩的远程监控、充电过程控制、数据统计分析等功能。

二、系统组成

硬件部分
单片机控制器：选用功能强大、稳定可靠的单片机作为核心控制器，如ARM、PIC、AVR等，根据实际需求选择适合的型号。
充电控制模块：负责控制充电桩的充电过程，包括充电电流、电压、时间等参数的设定和调节。
通信模块：用于实现充电桩与上位机、用户终端之间的通信，可采用有线或无线方式，如RS485、WiFi、蓝牙等。
人机交互模块：提供友好的用户界面，方便用户查看充电状态、操作充电桩，如液晶显示屏、触摸屏、指示灯等。
电源管理模块：为整个系统提供稳定的电源供应，确保系统的正常运行。
软件部分
系统架构设计：明确各个模块之间的关系和功能，采用分层设计，将充电管理、用户界面、通信等功能模块划分为不同的层次，便于后续的开发和维护。
充电策略设计：根据电池的特性和用户需求，设计合理的充电策略，如恒流充电、恒压充电或渐变充电等，确保电池能够得到有效充电并延长电池寿命。
充电桩状态监控：通过单片机的GPIO口或模拟输入口检测电池状态，包括电压、电流、温度等参数，监控充电桩的状态并及时发现异常情况，采取相应的保护措施。
通信接口设计：实现与用户终端设备的通信，用于实时监控充电状态和提供用户操作界面。
用户界面设计：为用户提供友好的操作界面，方便用户查看充电状态、选择充电策略等。
三、工作原理

电动车接入充电桩后，系统通过内部电子电路测量电动车电池的电量，并计算出电动车需要的充电量。
单片机控制器根据计算出的充电需求，通过充电控制模块控制充电桩的充电过程，包括充电电流、电压、时间等参数的设定和调节。
在充电过程中，系统实时监控充电桩和电池的状态，包括电压、电流、温度等参数，确保充电过程的安全和稳定。
用户可以通过人机交互模块查看充电状态、选择充电策略等，并通过通信模块与上位机或用户终端进行通信，实现远程监控和管理。
四、系统特点

智能化管理：通过单片机控制器实现对充电桩的智能化管理，提高充电桩的利用率和充电效率。
安全可靠：系统实时监控充电桩和电池的状态，确保充电过程的安全和稳定，并采取相应的保护措施。
用户体验优化：提供友好的用户界面和多种通信方式，方便用户查看充电状态、操作充电桩，提高用户体验。
可扩展性：系统可根据实际需求进行扩展和升级，如增加更多的充电桩、扩展通信方式等。
五、总结

基于单片机的电动车智能充电桩控制系统设计通过智能化管理实现对充电桩的远程监控、充电过程控制、数据统计分析等功能，提高了充电桩的利用率和充电效率，同时确保了充电过程的安全和稳定。该系统具有智能化管理、安全可靠、用户体验优化和可扩展性等特点，为电动车的充电提供了有力的支持。

二、功能设计

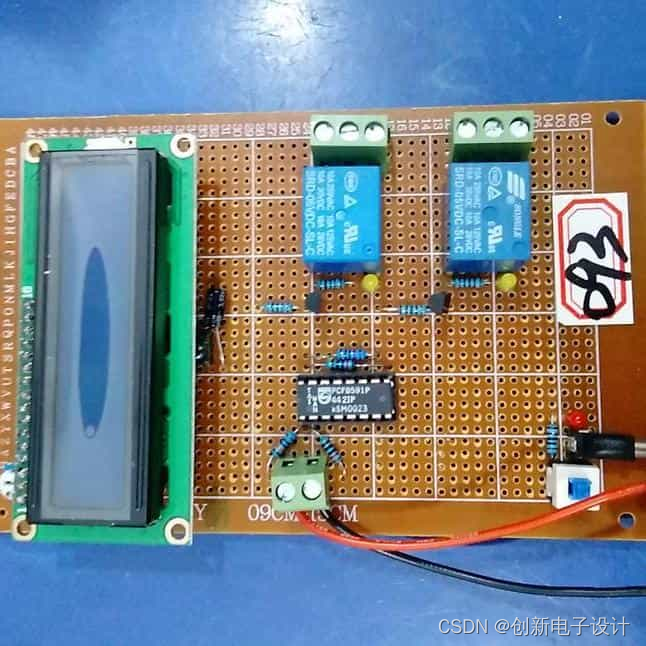

本设计由STC89C52单片机电路+AD_PCF8591采样电路+LCD1602液晶显示电路+继电器控制电路+电源电路组成。

1、液晶实时显示蓄电池接口的电压。

2、如果蓄电池电压在5-12V之间，则继电器1闭合，继电器2断开。

3、如果蓄电池电压超过12V但小于36V，则继电器1断开，继电器2闭合。

4、如果蓄电池电压低于5V，则继电器1和继电器2均断开。

买家实际测试是36V和48V。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
