基于51单片机GSM的手机系统模拟设计

**单片机设计介绍，基于51单片机GSM的手机系统模拟设计

一 概要

  基于51单片机GSM的手机系统模拟设计概要如下：

一、引言

随着通信技术的快速发展，GSM手机模块在嵌入式系统中的应用越来越广泛。基于51单片机的GSM手机系统模拟设计，不仅有助于深入理解GSM模块的工作原理，也为实际应用提供了技术参考。本设计主要探讨C51单片机如何控制GSM模块实现短信收发和打电话的功能。

二、系统概述

核心控制器：采用51单片机（如STC12C5A32S2）作为核心控制器，负责整个系统的控制和数据处理。
GSM模块：选用TC35型GSM手机模块，负责实现短信收发和打电话功能。该模块具有体积小、功耗低、性能稳定等特点。
接口设计：51单片机的TXD/RXD引脚分别与TC35模块的TXD/RXD引脚相连，实现串口通信。此外，还需要连接电源、地线以及必要的控制信号线。
三、硬件设计

单片机选型：选用STC12C5A32S2单片机，这是一款功能强大的8051兼容单片机，具有高性能、低功耗、易编程等特点。
GSM模块选型：选用TC35模块，它是一款高度集成的GSM模块，支持短信收发、语音通话、数据传输等多种功能。
接口电路设计：通过单片机的TXD/RXD与TC35模块的TXD/RXD的连接，实现对TC35模块的初始化、短消息的数据收发以及打电话的功能。
四、软件设计

初始化TC35模块：系统上电后，首先需要对TC35模块进行初始化。通过单片机发送AT指令，设置模块的工作参数，如波特率、短信中心地址等。
短信收发功能实现：
发送短信：单片机通过串口向TC35模块发送AT指令，设置目标手机号码和短信内容，实现短信的发送。
接收短信：当TC35模块接收到短信时，会将接收到的短信数据通过串口发送回单片机，单片机进行数据处理和显示。
打电话功能实现：
拨打电话：单片机通过发送特定的AT指令，控制TC35模块拨打电话。需要设置目标手机号码，并发送拨打电话的AT指令。
挂断电话：当需要挂断电话时，单片机发送挂断指令给TC35模块，实现电话的挂断。
五、系统特点

智能化控制：通过51单片机实现对GSM模块的智能控制，实现短信收发、打电话等功能。
实时性：系统能够实时接收和发送短信，实现与用户的即时通信。
可靠性：采用稳定的GSM网络和成熟的51单片机技术，保证系统的稳定运行。
易扩展性：系统可根据需求进行扩展，如增加其他传感器和控制设备，实现更多功能。
六、总结

基于51单片机GSM的手机系统模拟设计通过单片机与GSM模块的结合，实现了对手机基本功能的模拟。该系统具有智能化控制、实时性、可靠性和易扩展性等特点，为嵌入式系统中GSM模块的应用提供了有益的参考。

二、功能设计

借助系统模型，阐明基于西门子公司的TC35型GSM手机模块收发短信、打电话的基本概念以及串口控制 SMS 的基本原理。详细介绍C51单片机STC12C5A32S2控制GSM 模块工作的软件实现过程，对怎样用单片机控制GSM 模块收发短信、打电话进行探讨，也对程序设计的主体思想作了较为细致的分析。

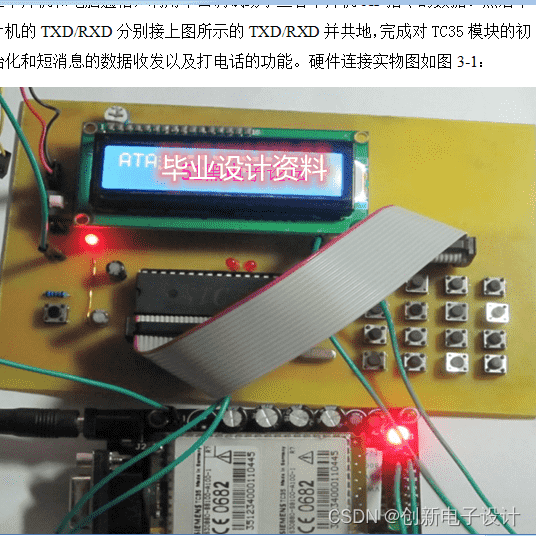

文章重点阐述了STC12C5A32S2单片机和TC35模块的接口、TC35的特点和主要功能、AT指令的应用等。该系统单片机STC12C5A32S2的TXD/RXD分别接TC35模块的TXD/RXD，完成对TC35模块的初始化和短消息的数据收发以及打电话的功能。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————
