基于51单片机的单片机智能台灯设计

**单片机设计介绍，基于51单片机的单片机智能台灯设计

一 概要

  基于51单片机的单片机智能台灯设计概要如下：

一、设计背景与目标
设计背景
随着科技的发展和人们对环保、健康、节能理念的重视，传统的台灯已经无法满足现代家居生活的需求。智能台灯以其智能化、人性化和节能的特点，逐渐成为市场上的新宠。基于51单片机的智能台灯设计，旨在通过单片机技术实现台灯的智能化控制，提高家居生活的便捷性和舒适度。

设计目标
智能化控制：实现台灯的自动开关、亮度调节等功能，通过按键或传感器等方式实现人机交互。
节能环保：在保证照明效果的同时，尽可能降低能耗，符合现代社会的环保理念。
安全可靠：确保台灯在使用过程中的稳定性和安全性，避免发生安全事故。
二、系统组成
核心控制器：采用51单片机（如STC89C52）作为核心控制器，负责接收、处理各种输入信号，并输出相应的控制指令。
光照强度采集模块：使用光敏电阻等传感器采集环境光照强度，为单片机提供控制依据。
人体感应模块：采用红外热释传感器检测人体活动，实现台灯的自动开关功能。
LED照明模块：采用LED灯作为照明光源，具有节能、环保、寿命长等优点。
按键模块：设置按键用于手动控制台灯的开关、亮度调节等功能。
电源模块：为系统提供稳定的电源供应。
三、工作原理
自动模式：在自动模式下，系统根据光照强度采集模块和人体感应模块的信号，自动调节LED照明模块的亮度。当环境光照强度足够时，台灯关闭；当环境光照强度不足且检测到人体活动时，台灯开启并调节至适当的亮度。此外，如1分钟内未检测到人体活动，台灯将自动熄灭，以达到节能效果。
手动模式：在手动模式下，用户可以通过按键模块控制台灯的开关和亮度调节。按下模式切换按键，系统进入手动模式；通过亮度增加和减少按键，用户可以根据实际需要调节台灯的亮度。
四、功能特点
双模式控制：系统支持自动模式和手动模式两种控制方式，满足不同用户的需求。
智能调节：在自动模式下，系统能够根据环境光照强度和人体活动情况自动调节台灯的亮度，实现智能化控制。
节能环保：采用LED灯作为照明光源，相比传统白炽灯和荧光灯具有更高的能效比和更长的使用寿命；同时，系统通过智能调节和自动熄灭功能实现节能效果。
安全可靠：系统采用稳定的电源供应和单片机控制技术，确保台灯在使用过程中的稳定性和安全性。
五、总结与展望
基于51单片机的单片机智能台灯设计，通过单片机技术实现台灯的智能化控制，提高了家居生活的便捷性和舒适度。未来随着技术的不断发展和人们需求的不断变化，智能台灯将会具有更多先进的功能和特点，如语音识别控制、远程控制等，为人们的生活带来更多便利和舒适。

二、功能设计

本设计由STC89C52单片机电路+按键电路+220v电压转直流电路-lm7805稳压电路+4位高亮LED灯模块+黄色应急指示灯+按键电路+锂电池电路+锂电池升压电路+锂电池组成。

1、通过按键对台灯亮暗调节四挡。

2、电源自动切换功能，市电断电后能够自动切换电池供电保证台灯正常使用。

3、市电断电后，应急指示灯亮起。

4、市电有电情况下，能够给锂电池充电。

5、通过按键可以对台灯定时，定时为1分钟后熄灭，可通过调光唤醒或系统重启唤醒。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

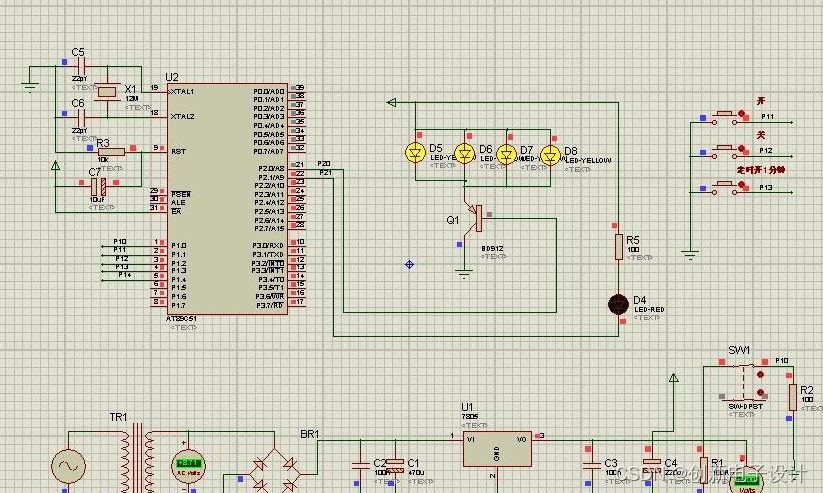

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
