基于51单片机智能红外温控风扇设计

**单片机设计介绍，基于51单片机智能红外温控风扇设计

一 概要

  基于51单片机的智能红外温控风扇设计概要如下：

一、设计背景与目标

在现代家居环境中，风扇已成为不可或缺的电器设备。然而，传统的风扇通常只具备基本的开关和调速功能，无法根据环境温度自动调节风速，这在一定程度上影响了使用的舒适性和节能性。因此，设计一款基于51单片机的智能红外温控风扇，旨在通过红外遥控和温度感知技术，实现风扇的智能化控制，提高使用的舒适性和节能性。

二、系统组成

51单片机控制模块：作为系统的核心，负责接收红外遥控器和温度传感器的信号，根据预设的控制逻辑，控制风扇的开关和转速。
红外遥控模块：通过红外接收器接收用户通过遥控器发送的控制指令，如开关风扇、调节风速等，并将指令发送给单片机。
温度传感器模块：采用DS18B20等高精度数字温度传感器，实时检测环境温度，并将温度数据发送给单片机。
风扇驱动模块：根据单片机的控制信号，驱动风扇电机进行开关和调速操作。
显示模块：通过数码管或LCD显示屏等方式，实时显示当前环境温度和风扇状态等信息，方便用户了解系统的工作状态。
三、工作原理

系统初始化：系统上电后，单片机进行初始化操作，设置初始参数、检测各模块状态等。
红外遥控指令接收：红外接收器实时监听遥控器发出的红外信号，当接收到有效的控制指令时，将指令发送给单片机。
温度检测：温度传感器实时检测环境温度，并将温度数据发送给单片机。
控制逻辑处理：单片机根据预设的控制逻辑，结合接收到的红外遥控指令和温度数据，计算出风扇的开关状态和转速。
风扇驱动：单片机通过PWM（脉宽调制）等技术，控制风扇驱动模块，实现风扇的开关和调速操作。
四、设计特点

智能化程度高：通过红外遥控和温度感知技术，实现风扇的智能化控制，提高使用的舒适性和节能性。
操作便捷：用户可以通过红外遥控器方便地控制风扇的开关、风速等参数，无需手动操作。
精确度高：采用高精度数字温度传感器，能够实时监测环境温度，并根据温度数据自动调节风扇的转速。
安全性好：系统具有过温保护功能，当环境温度过高时，会自动关闭风扇，避免电机过热损坏。
五、应用前景

基于51单片机的智能红外温控风扇设计具有广泛的应用前景。它可以应用于家庭、办公室、学校等各种场所的通风降温需求，为人们提供舒适、便捷的使用体验。同时，随着物联网技术的发展，该设计还可以与其他智能设备进行联动和数据共享，实现更加智能化的家居控制和管理。

二、功能设计

本产品采用单片机+最小系统+数码管显示模块+数码管驱动模块+温度采集模块+人体感应模块+风扇模块+按键模块等构成；

功能描述：

1.采用DS18B20温度传感器测温，人体感应模块检测是否有人。

2.共3个按键：1键切换/设置、2键加、3键减。

3.本设计共三种模式：自动模式、手动模式和自然风模式。

4.自动模式，按一下1键可以设置温度上限，再按下设置温度下限，均可以按键加减调整。数码管第一位不显示，后三位显示温度值。人体感应模块检测有人时，温度小于下限风扇不转，温度在上下限之间50%转动，大于上限时，风扇全速转动。人离开后，延迟几秒风扇停止转动，起到节能环保的作用。

5.手动模式，数码管第一位显示风扇档位，后三位显示温度，按2键/3键加减风扇的档位（1、2、3档）。

6.自然风模式，数码管第一位显示“b”，后三位显示温度，此模式下风扇转动与温度无关，只要人体感应模块检测到有人，就会模拟自然风转动风扇，时快时慢，吹着更舒适；人离开后延迟几秒，风扇停止转动。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

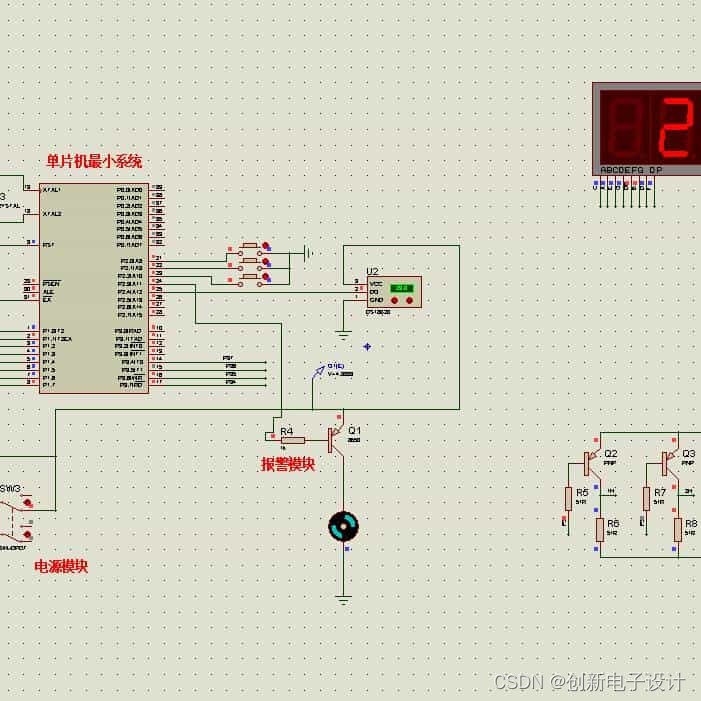

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
