基于51单片机篮球积分器仿真系统

**单片机设计介绍，基于51单片机篮球积分器仿真系统

一 概要

  基于51单片机篮球积分器仿真系统概要如下：

一、系统概述

该系统是一个基于51单片机的篮球积分器仿真系统，旨在模拟篮球比赛中的计分和计时功能。通过单片机控制器、LCD显示屏、矩阵键盘、蜂鸣器等模块，实现了比赛比分的实时显示、加减分操作、比赛开始/暂停控制以及24秒规则计时等功能。

二、系统组成

单片机控制器：采用51单片机作为系统的核心控制器，负责接收键盘输入、处理数据、控制LCD显示和蜂鸣器报警等功能。
LCD显示屏：用于实时显示比赛比分、比赛节数、比赛时间等信息，方便观众和裁判随时了解比赛情况。通常，一个四位一体数码管用于显示比赛时间（如15:00），两个三位一体数码管用于显示甲乙两队的比分（如008）。
矩阵键盘：提供加减分、开始/暂停、24秒复位等功能的按键输入，方便用户操作。例如，设置有+1分、+2分、+3分等加分按键，以及-1分减分按键。
蜂鸣器：当比赛时间结束或发生特定事件时（如24秒违例），蜂鸣器会发出报警声音，提醒用户注意。
三、功能特点

实时显示：系统能够实时显示比赛时间、比分等信息，确保信息的准确性和实时性。
加减分操作：通过矩阵键盘，用户可以方便地对两队进行加减分操作，模拟比赛中的得分情况。
比赛控制：系统支持比赛的开始/暂停控制，以及24秒规则计时功能，满足篮球比赛的基本需求。
报警功能：当比赛时间结束或发生特定事件时，蜂鸣器会发出报警声音，提醒用户注意。
四、设计细节

初始化设置：系统上电后，默认比赛时间为15:00，甲乙两队比分默认为000。用户可以在比赛开始前对时间进行调整。
操作方式：比赛未开始之前，用户可以通过ADD1、DEC1键对比赛时间的分钟进行调整，通过ADD2、DEC2键对比赛时间的秒进行调整。比赛进行时，可以通过ADD1、DEC1键对甲队比分加、减，通过ADD2、DEC2对乙队比分加、减。
换场功能：当一节比赛完后，可以通过（EXCHANGE）换场键换场，换场后比分交换显示。
五、总结

基于51单片机的篮球积分器仿真系统通过单片机控制器、LCD显示屏、矩阵键盘和蜂鸣器等模块，实现了篮球比赛中的计分和计时功能。该系统具有实时显示、加减分操作、比赛控制以及报警功能等特点，为篮球比赛提供了一种便捷、高效的计分方式。

二、功能设计

给A、B两队分别设置加分按钮，各按钮按下分别实现给A、B队加1～9分。
给A、B两队分别设置减分按钮，各按钮按下分别实现给A、B队减1～9分。
（3）设置一个复位按钮，按下实现A、B队总分回到初试分及显示

（4）预置分通过A,B两队加分按钮实现。

1.2.2 设计要求
方案合理、正确，系统稳定、可靠。
软件设计要求尽可能精练、简短和运行可靠。
硬件电路要求简单明了，以节约成本

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

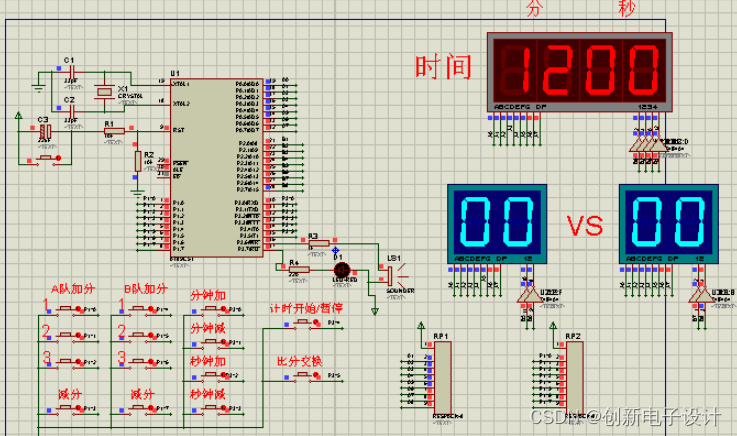

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
