基于8086温度采集系统仿真设计

**单片机设计介绍，基于8086温度采集系统仿真设计

一 概要

  基于8086温度采集系统仿真设计概要如下：

一、系统概述

基于8086的温度采集系统仿真设计是一个结合了微处理器技术、温度传感器应用以及仿真技术的重要项目。该设计旨在通过仿真平台模拟温度采集系统的实际运行过程，从而深入理解温度采集的工作原理，并提升对微处理器和温度传感器应用技术的掌握能力。

二、系统组成

核心处理器：8086微处理器，作为系统的核心，负责接收温度数据、执行数据处理和逻辑判断，并控制仿真平台的显示输出。
温度传感器：用于实时采集环境温度数据，并将其转换为电信号输出给微处理器。
A/D转换器（ADC）：将温度传感器输出的模拟信号转换为数字信号，以便微处理器进行处理。
仿真平台：用于模拟温度采集系统的实际运行过程，并显示采集到的温度值。
三、设计特点

真实性：通过仿真技术模拟实际温度采集系统的运行过程，使设计结果更加接近真实情况。
灵活性：系统支持多种传感器类型和采集方式，可以根据实际需求进行选择和调整。
可视化：通过仿真平台实时显示温度数据和系统状态，使用户能够直观地了解系统运行情况。
四、功能设计

数据采集与转换：系统通过温度传感器和A/D转换器实时采集温度数据，并进行必要的预处理和格式转换，以便微处理器进行处理。
数据处理与逻辑判断：微处理器对接收到的温度数据进行处理，包括滤波、标度变换等操作，以得到准确的温度值。同时，根据实际需求进行逻辑判断，如判断温度是否超出预设范围等。
显示控制：系统通过仿真平台实时显示采集到的温度值，以便用户了解当前环境温度情况。
五、仿真设计流程

设定仿真环境：在仿真平台上构建基于8086微处理器的温度采集系统模型，包括温度传感器、A/D转换器和显示模块等。
初始化系统参数：设置温度传感器的初始值、采样频率等参数，并启动仿真平台。
数据采集与处理：仿真平台模拟温度传感器实时采集温度数据，并通过A/D转换器转换为数字信号。微处理器接收数字信号后进行数据处理和逻辑判断。
显示温度值：通过仿真平台实时显示采集到的温度值，以便用户观察。
监控与报警：如果温度值超出预设范围，系统将通过仿真平台发出报警信号，提醒用户采取相应措施。
六、应用前景

基于8086的温度采集系统仿真设计不仅可用于教学实验和课程设计，帮助学生深入理解和掌握微处理器技术、温度传感器应用以及仿真技术等方面的知识，还可为实际温度采集系统的设计和开发提供有益的参考。通过仿真平台的模拟运行，可以更加深入地研究温度采集系统的性能、稳定性和可靠性等问题，为实际应用提供有力支持。

二、功能设计

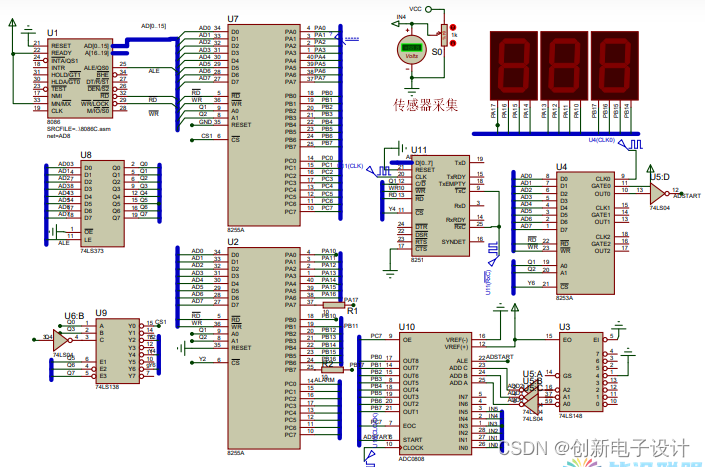

按照要求，在仿真软件中画出一部分电路图：如下图

通过电路的设计与链接在仿真软件中即可运行，在其中运行的时候要注意操作，通过TPC2003，EMU中运行后得到.exe文件，按照要求运行

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————
