基于8086铁路与公路交叉路口的自动交通管理系统

**单片机设计介绍，基于8086铁路与公路交叉路口的自动交通管理系统

一 概要

  基于8086铁路与公路交叉路口的自动交通管理系统概要如下：

一、系统背景与目标

在铁路与公路交叉路口，交通管理至关重要，因为涉及到铁路列车和公路车辆的交汇，需要确保交通安全和高效。基于8086微处理器的自动交通管理系统旨在通过自动化控制，减少人为错误，提高交通效率，确保铁路与公路交叉路口的安全运行。

二、系统组成

该系统主要由以下几个部分组成：

8086微处理器：作为系统的核心控制单元，负责接收和处理来自信号检测模块的信息，并根据这些信息生成相应的控制指令，通过控制执行模块对交通信号和交通设备进行控制。
信号检测模块：用于实时检测铁路和公路上的交通状况，包括火车的接近、公路车辆的行驶情况等。这些检测信息将传输给8086微处理器。
控制执行模块：根据8086微处理器的指令，对交通信号和交通设备进行控制，如改变交通灯的颜色、开启或关闭道口栏杆等。
通信模块：负责系统内部各模块之间的通信，以及与外部系统的通信，确保信息的实时传输和共享。
用户界面：提供人机交互接口，方便操作人员对系统进行监控和操作。
三、系统功能

该系统具备以下主要功能：

检测功能：实时检测铁路和公路上的交通状况，包括火车的接近、公路车辆的行驶情况等。
控制功能：根据检测到的交通状况，自动调整交通信号和交通设备的状态，确保车辆和火车的安全通行。
报警功能：在检测到潜在的安全隐患时，启动报警机制，提醒相关人员和车辆注意安全。
四、工作原理

系统首先通过信号检测模块检测铁路和公路上的交通状况。当检测到火车接近时，系统会通过控制执行模块关闭公路方向的交通信号，同时启动报警机制，确保公路车辆安全等待。当火车通过后，系统再次通过控制执行模块恢复公路方向的交通信号，使公路车辆得以通行。此外，系统还可以通过通信模块与其他交通管理系统进行互联，实现更广泛的交通控制。

五、关键技术与实现方法

信号检测技术：采用先进的传感器和信号处理技术，准确检测铁路和公路上的交通状况，为系统提供可靠的输入信息。
控制算法设计：根据交叉路口的实际情况，设计合理的控制算法，确保交通信号的切换和交通设备的控制既安全又高效。
通信协议设计：制定合适的通信协议，实现与其他交通管理系统的无缝对接，提高整个交通网络的协同性。
六、系统优化与扩展

为了提高系统的性能和稳定性，可以采取以下优化措施：

优化控制算法：通过改进算法，提高交通信号的切换速度和准确性，减少车辆等待时间。
增加故障自诊断功能：通过添加故障自诊断模块，实时监测系统的运行状态，一旦发现故障，及时报警并采取相应措施。
扩展系统功能：根据实际需求，可以添加更多功能，如视频监控、智能调度等，提升系统的综合管理能力。
通过以上设计概要，可以看出基于8086的铁路与公路交叉路口自动交通管理系统是一个功能完善、性能稳定的系统，能够有效提高交通效率和安全性。

二、功能设计

某路口是由铁路和公路交叉行程，为保证交通的正常，需要设计一个铁道与公路交叉路口的自动交通管理系统。

设计要求：

当检测到铁轨振动（火车将到）时，自动发出警报信号，并控制关闭栅栏，同时公路方向红灯亮。
火车将到时（关闭栅栏后），当检测到铁路上有物体时，自动发出紧急刹车信号，并以急促的声音报警，同时红灯闪烁。
当铁轨震动信号由大到小达到一定程度（火车已过）时，自动解除报警，同时打开栅栏门，公路方向绿灯亮。
提示：铁轨振动信号可由振动传感器检测，这里用模拟电压代替，输出的报警信号可参考题目二，指示灯由发光二极管代替，关栅栏门信号由输出开关信号表示，输出的紧急刹车信号由DAC0832的输出模拟信号代替。

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

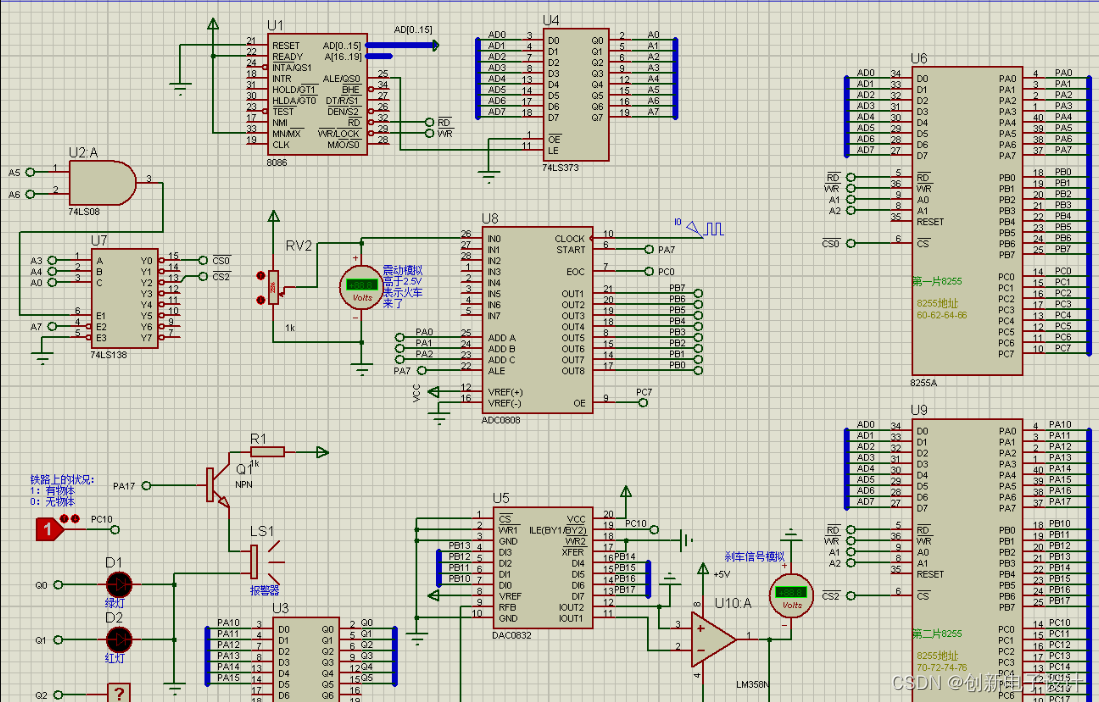

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————
