基于STM32水质PH值电导率TDS超声波水位液位检测

**单片机设计介绍,基于STM32水质PH值电导率TDS超声波水位液位检测

一 概要

  基于STM32的水质PH值、电导率(TDS)以及超声波水位液位检测系统设计概要如下:

一、设计背景与目标

随着环保意识的提高和水质管理的加强,对水质进行实时监测和管理的需求日益增加。为了实现对水质PH值、电导率和液位的准确检测,本设计采用STM32单片机为核心控制器,结合多种传感器,构建了一套水质监测系统。该系统能够实时采集水质数据,并通过LCD显示屏进行实时显示,为水质管理提供有力支持。

二、系统组成

STM32单片机控制模块:作为系统的核心控制单元,负责接收传感器数据、执行控制算法、驱动显示模块等功能。STM32单片机以其高性能、低功耗和丰富的外设接口,满足系统对实时性和准确性的要求。
PH传感器模块:用于检测水质的PH值。该模块由PH电极和PH值转换器两部分组成,能够实现信号放大和转换功能。PH电极通过BNC输出mV信号,经过转换器转换为0-5V的电压信号,再由STM32单片机读取并转换为PH值。
电导率(TDS)传感器模块:用于检测水中的电导率(TDS),即水中溶解物质的浓度。电导率传感器将检测到的数据发送给STM32单片机,以便进行后续处理和分析。
超声波传感器模块:用于检测水位或液位的高度。超声波传感器通过测量超声波发出和接收的时间差,计算出声波来回路程需要的时间,从而得出水位或液位的高度。
LCD显示模块:用于实时显示水质PH值、电导率(TDS)和水位或液位的高度等信息。LCD显示屏能够直观地展示水质数据,方便用户进行监测和管理。
电源模块:为整个系统提供稳定的工作电源,确保系统正常运行。
三、工作原理

系统上电后,STM32单片机进行初始化操作,并启动各个传感器模块进行数据采集。PH传感器、电导率(TDS)传感器和超声波传感器分别检测水质的PH值、电导率和液位高度,并将检测到的数据发送给STM32单片机。STM32单片机将接收到的数据进行处理和分析,并将结果通过LCD显示模块进行实时显示。用户可以通过观察LCD显示屏上的数据,了解当前水质状况和水位或液位高度。

四、系统特点

实时监测:系统能够实时监测水质的PH值、电导率和液位高度,确保水质数据的准确性和实时性。
精确度高:采用高精度的传感器进行数据采集,能够确保检测结果的准确性和可靠性。
显示直观:通过LCD显示屏实时显示水质数据和水位或液位高度,方便用户进行监测和管理。
易于扩展:系统采用模块化设计,可以方便地添加其他传感器和功能模块,实现更多功能的扩展和定制。
综上所述,基于STM32的水质PH值、电导率(TDS)以及超声波水位液位检测系统通过结合多种传感器和STM32单片机,实现了对水质参数的实时监测和显示,为水质管理提供了有力的技术支持。

二、功能设计

本系统由STM32单片机核心板、超声波测距模块、PH值传感器模块、电导率传感器、LCD1602液晶及电源组成。

1、超声波传感器采集探测距离,PH传感器采集PH值(PH传感器需要根据手册校准),电导率传感器采集液体电导率值。

1、LCD1602液晶实时显示液位、PH值和电导率。

设计思路

设计思路
文献研究法:搜集整理相关单片机系统相关研究资料,认真阅读文献,为研究做准备;

调查研究法:通过调查、分析、具体试用等方法,发现单片机系统的现状、存在问题和解决办法;

比较分析法:比较不同系统的具体原理,以及同一类传感器性能的区别,分析系统的研究现状与发展前景;

软硬件设计法:通过软硬件设计实现具体硬件实物,最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19,具体如图。在本科单片机设计中,设计电路使用的软件一般是Altium Designer或proteus,由于Altium Designer功能强大,可以设计硬件电路的原理图、PCB图,且界面简单,易操作,上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境,用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术,能够很好的满足本次设计需求。

————————————————

仿真实现
本设计利用protues8.7软件实现仿真设计,具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一,通过设计出硬件电路图,及写入驱动程序,就能在不实现硬件的情况进行电路调试。另外,protues还能实现PCB的设计,在仿真中也可以与KEIL实现联调,便于程序的调试,且支持多种平台,使用简单便捷。
————————————————

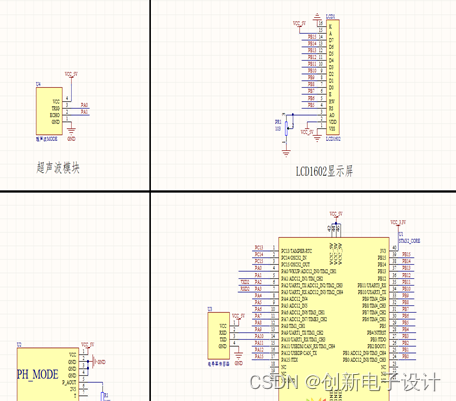

原理图

在这里插入图片描述

五、 程序

本设计利用KEIL5软件实现程序设计,具体如图。作为本科期间学习的第一门编程语言,C语言是我们最熟悉的编程语言之一。当然,由于其功能强大,C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中,C语言已经逐步完全取代汇编语言,因为相比于汇编语言,C语言编译与运行、调试十分方便,且可移植性高,可读性好,便于烧录与写入硬件系统,因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计,能够实现快速调试,并生成烧录文件,被广泛应用于C语言的编写和单片机的设计。
在这里插入图片描述

————————————————

在这里插入图片描述

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
