基于单片机1602液晶工作8位模式由74LS373控制显示

**单片机设计介绍，基于单片机1602液晶工作8位模式由74LS373控制显示

一 概要

  
基于单片机1602液晶工作于8位模式并由74LS373控制显示的概要，主要包括硬件选择、电路设计、软件编程以及调试与测试等方面。以下是对该设计要点的详细归纳：

一、硬件选择
单片机：选择具有足够I/O端口和运算能力的单片机，如AT89C51、STC89C52等。这些单片机能够满足控制1602液晶显示屏和74LS373锁存器的需求。
1602液晶显示屏：选用常见的1602字符型液晶显示屏，该显示屏具有两行显示功能，每行可显示16个字符，适用于显示各种文本信息。
74LS373锁存器：利用74LS373的8位数据锁存功能，对单片机的数据输出进行缓冲和锁存，确保数据的稳定传输至1602液晶显示屏。
二、电路设计
连接电路：将单片机的数据端口与74LS373的输入端口相连，74LS373的输出端口再与1602液晶显示屏的数据端口相连。同时，为74LS373提供必要的电源和控制信号，如OE（输出使能）引脚的控制信号。
控制信号连接：将单片机的控制信号（如RS、RW、E等）直接连接到1602液晶显示屏的相应控制引脚，以实现数据的读写和显示控制。
三、软件编程
初始化程序：对单片机、1602液晶显示屏和74LS373进行初始化设置。这包括设置单片机的I/O端口模式、初始化1602液晶显示屏的显示模式（如显示开/关、光标显示/隐藏、字符闪烁等）以及配置74LS373的锁存功能。
数据处理与显示程序：根据实际需求，编写数据处理程序，将需要显示的数据转换为适合1602液晶显示屏显示的格式。然后，通过单片机将数据输出到74LS373进行锁存，再由74LS373将数据发送到液晶显示屏进行显示。
滚动显示程序（可选）：为了实现液晶屏的滚动显示效果，可以编写相应的程序来控制数据的发送顺序和显示位置。通过不断更新显示数据，实现字符或字符串的滚动显示。
四、调试与测试
硬件调试：检查硬件连接是否正确，确保电源和信号线的稳定性。使用示波器等工具检测信号传输是否正常，以及74LS373锁存器的工作状态是否符合预期。
软件调试：通过单步执行、断点调试等方式，检查程序执行过程中是否存在错误或异常。根据调试结果，对程序进行优化和修正。
显示效果调整：根据实际需求，调整字符的显示速度、滚动速度等参数，以获得最佳的显示效果。
五、注意事项
电源稳定性：确保单片机、1602液晶显示屏和74LS373锁存器均使用稳定的电源供电，以避免因电源波动而影响显示效果或损坏硬件。
信号干扰：在布线时，注意避免信号线之间的串扰和干扰，确保数据传输的准确性和稳定性。
驱动能力：考虑单片机的驱动能力是否足够驱动1602液晶显示屏和74LS373锁存器，必要时可采用缓冲器或驱动芯片进行扩展。
综上所述，基于单片机1602液晶工作于8位模式并由74LS373控制显示的设计涉及多个方面，包括硬件选择、电路设计、软件编程以及调试与测试等。通过合理的硬件和软件设计，可以实现稳定可靠的数据显示功能。

二、功能设计

名称: 1602字符液晶工作于8位模式由74LS373控制显示

说明: LCD1602液晶通过扩展接口驱动显示,液晶屏上下两行分别滚动显示 指定的字符串.

设计思路

设计思路
文献研究法：搜集整理相关单片机系统相关研究资料，认真阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体试用等方法，发现单片机系统的现状、存在问题和解决办法；

比较分析法：比较不同系统的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现具体硬件实物，最后测试各项功能是否满足要求。

三、 软件设计

本系统原理图设计采用Altium Designer19，具体如图。在本科单片机设计中，设计电路使用的软件一般是Altium Designer或proteus，由于Altium Designer功能强大，可以设计硬件电路的原理图、PCB图，且界面简单，易操作，上手快。Altium Designer19是一款专业的整的端到端电子印刷电路板设计环境，用于电子印刷电路板设计。它结合了原理图设计、PCB设计、多种管理及仿真技术，能够很好的满足本次设计需求。

————————————————

仿真实现

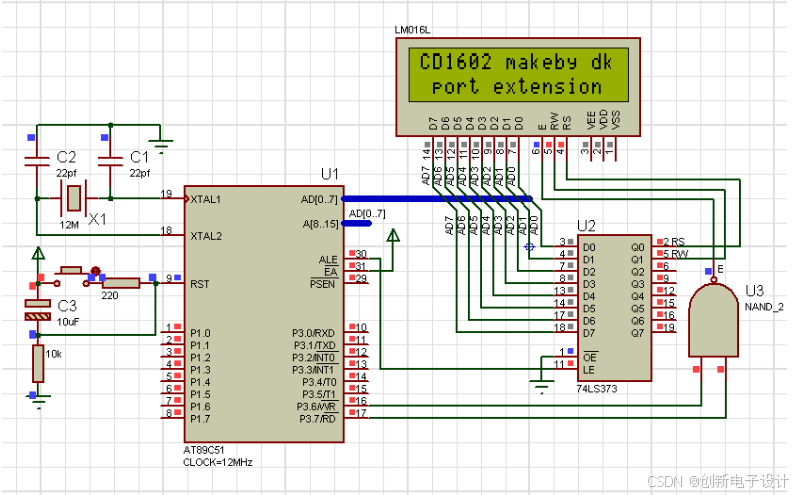

本设计利用protues8.7软件实现仿真设计，具体如图。

Protues也是在单片机仿真设计中常用的设计软件之一，通过设计出硬件电路图，及写入驱动程序，就能在不实现硬件的情况进行电路调试。另外，protues还能实现PCB的设计，在仿真中也可以与KEIL实现联调，便于程序的调试，且支持多种平台，使用简单便捷。
————————————————

原理图

五、 程序

本设计利用KEIL5软件实现程序设计，具体如图。作为本科期间学习的第一门编程语言，C语言是我们最熟悉的编程语言之一。当然，由于其功能强大，C语言是当前世界上使用最广泛、最受欢迎的编程语言。在单片机设计中，C语言已经逐步完全取代汇编语言，因为相比于汇编语言，C语言编译与运行、调试十分方便，且可移植性高，可读性好，便于烧录与写入硬件系统，因此C语言被广泛应用在单片机设计中。keil软件由于其兼容单片机的设计，能够实现快速调试，并生成烧录文件，被广泛应用于C语言的编写和单片机的设计。

————————————————

六、 文章目录

目 录

摘 要 I
Abstract II
引 言 1
1 控制系统设计 2
1.1 主控系统方案设计 2
1.2 传感器方案设计 3
1.3 系统工作原理 5
2 硬件设计 6
2.1 主电路 6
2.1.1 单片机的选择 6
2.2 驱动电路 8
2.2.1 比较器的介绍 8
2.3放大电路 8
2.4最小系统 11
3 软件设计 13
3.1编程语言的选择 13
4 系统调试 16
4.1 系统硬件调试 16
4.2 系统软件调试 16
结 论 17
参考文献 18
附录1 总体原理图设计 20
附录2 源程序清单 21
致 谢 25
