一.RGA讲解

1.RGA的定义

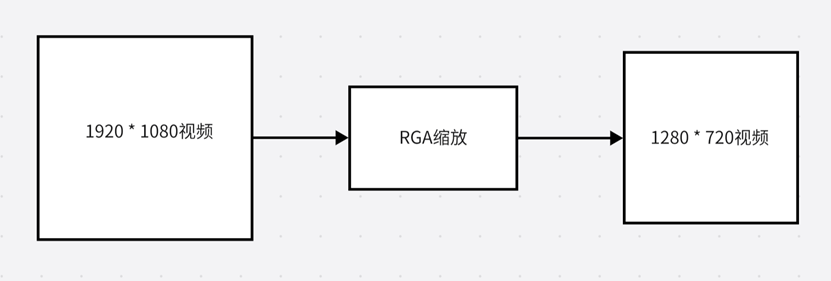

RGA模块是RV1126用于2D图像的裁剪、缩放、旋转、镜像、图片叠加等格式转换的模块。比方说：要把一个原分辨率1920 * 1080的视频压缩成1280 * 720的视频，此时就要用到RGA模块了。比方说下图：

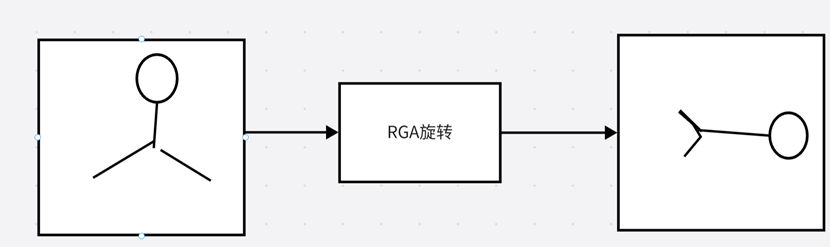

比方说把一个视频用RGA进行旋转，如下图：

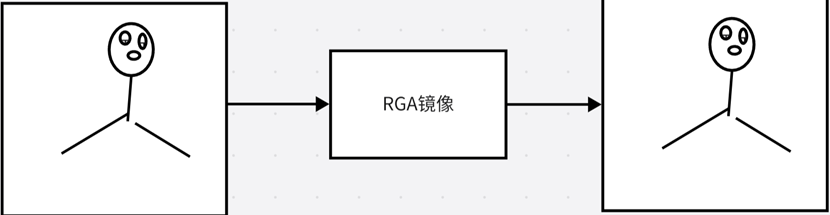

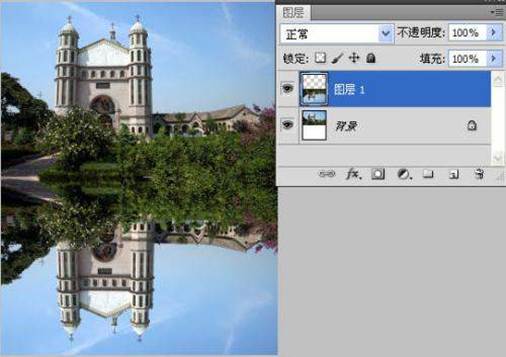

比方说把一个视频用RGA进行镜像处理(镜像就是指物体相对于该物体反射出来的虚像，就像一个人照镜子，反射出来的图像)，如下图：

要注意的是RGA是直接对VI的图像进行处理，并不是对VENC数据进行处理，这一点要非常注意。

2．RGA结构体的定义

RGA结构体分为：rga区域属性结构体，rga属性结构体。

2.1. RGA区域属性结构体

定义

typedef struct rkRGA_INFO_S {
IMAGE_TYPE_E imgType;
RK_U32 u32X;
RK_U32 u32Y;
RK_U32 u32Width;
RK_U32 u32Height;
RK_U32 u32HorStride; // horizontal stride
RK_U32 u32VirStride; // virtual stride
} RGA_INFO_S

成员解释：

成员名称	描述
imgType	图像格式类型。
u32X	RGA的X轴坐标。
u32Y	RGA的Y轴坐标。
u32Width	RGA的宽度。
u32Height	RGA的高度。
u32HorStride	虚宽。一般和宽度一样
u32VirStride	虚高。一般和高度一样

2.2. RGA属性结构体

typedef struct rkRGA_ATTR_S {
RGA_INFO_S stImgIn; // input image info
RGA_INFO_S stImgOut; // output image info
RK_U16 u16Rotaion; // support 0/90/180/270.
RK_BOOL bEnBufPool;
RK_U16 u16BufPoolCnt;
RGA_FLIP_E enFlip;
} RGA_ATTR_S;

成员名称	描述
stImgIn	输入图像信息。
stImgOut	输出图像信息。
u16Rotaion	旋转角度。取值范围：0，90，180，270。
bEnBufPool	使能缓冲池。
u16BufPoolCnt	缓冲池计数。
enFlip	镜像控制。支持水平镜像、垂直镜像、水平垂直镜像。

enFlip

镜像控制。支持水平镜像、垂直镜像、水平垂直镜像。

stImgIn：输入图像信息，一般填写的是原分辨率参数。比方说CMOS摄像头分辨率是1920*1080，则stImgIn分辨率就是1920*1080

stImgOut：输出图像信息，一般填写的是原分辨率参数。比方说要输出的是1280 * 720，则stImgOut分辨率就是1280 * 720

u16Rotation: 旋转角度，取值范围0, 90 ,180, 270

bEnBufPool：使能缓冲池

u16BufPoolCnt：缓冲池计数

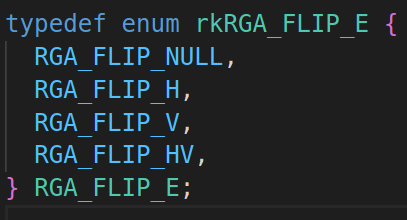

enFlip：镜像控制，RGA_FLIP_E具体选项如下：

RGA_FLIP_H: 水平翻转，如下图：

RGA_FLIP_V：垂直翻转，如下图：

RGA_FLIP_HV：垂直+水平翻转

3.常用API

1.RK_MPI_RGA_CreateChn //创建RGA通道。

【语法】
RK_S32 RK_MPI_RGA_CreateChn(RGA_CHN RgaChn, RGA_ATTR_S *pstRgaAttr);
【参数】

参数名称        描述                                                输入/输出
RgaChn         RGA通道号。取值范围：[0, RGA_MAX_CHN_NUM)。             输入
pstAttr        RGA通道属性指针。                                       输入

第一个参数：RGA通道号，取值范围是[0, RGA_MAX_CHN_NUM]，也就是16

第二个参数：RGA通道属性结构体指针

返回值描述：
0 成功。
非0 失败，其值参见错误码。

【需求】
头文件：rkmedia_api.h
库文件：libeasymedia.so

2.RK_MPI_RGA_DestroyChn //销毁RGA通道

【语法】
RK_S32 RK_MPI_RGA_DestroyChn(RGA_CHN RgaChn);
【参数】

RgaChn RGA通道号。取值范围：[0, RGA_MAX_CHN_NUM)。输入

返回值描述：
0 成功。
非0 失败，其值参见错误码。

【需求】
头文件：rkmedia_api.h
库文件：libeasymedia.so

二.获取RGA的数据并保存

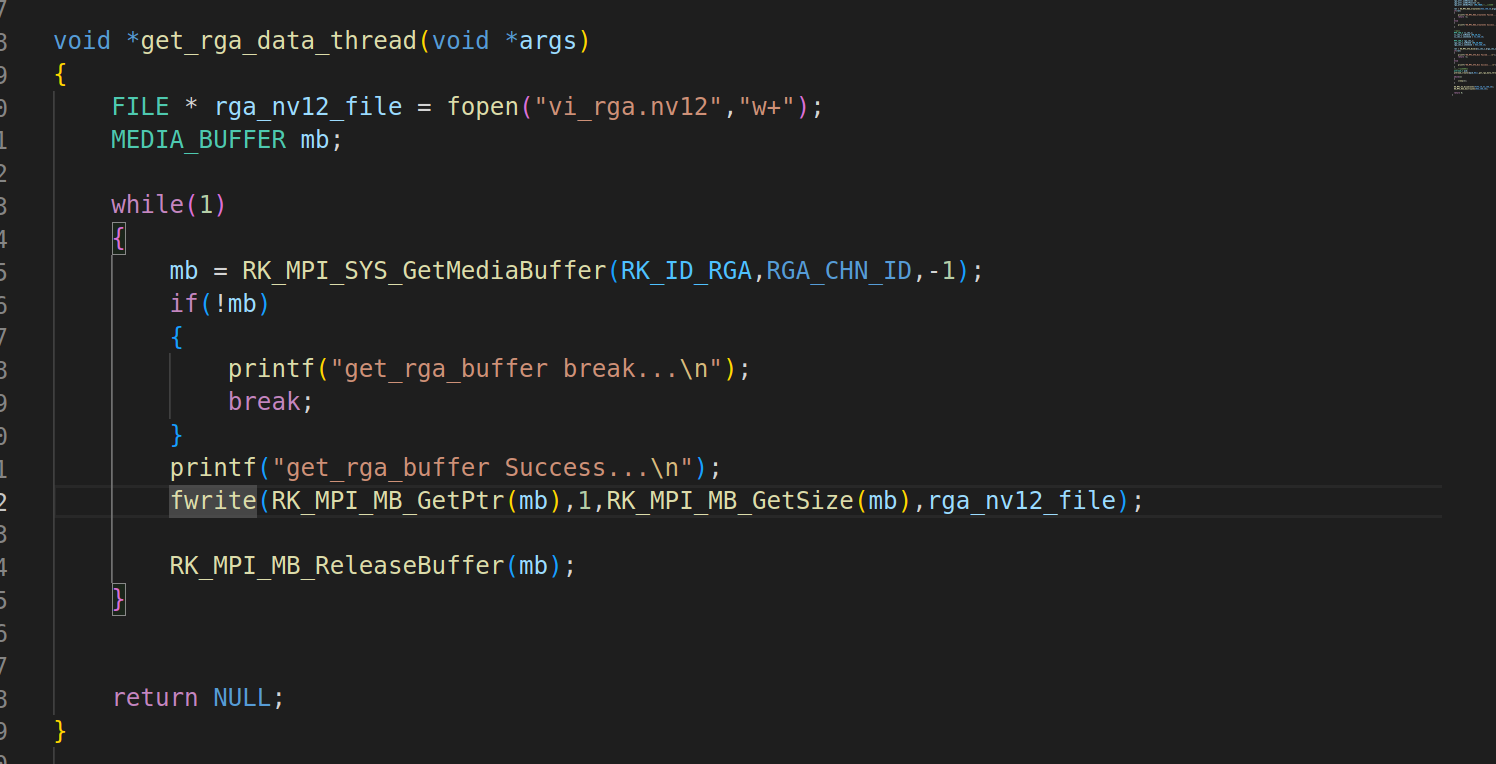

这部分属于实战内容，主要功能是先通过VI模块获取摄像头数据，并通过RGA模块对VI数据进行分辨率压缩，最终保存到本地文件。

1.流程

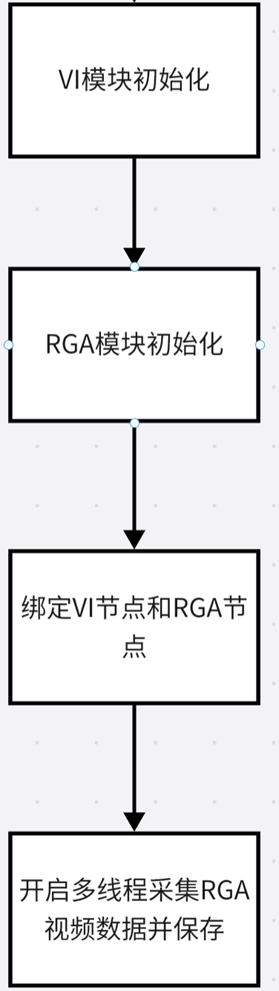

RV1126 VI模块采集摄像头并通过RGA缩小分辨率然后保存到本地文件的流程

1.1初始化VI模块：

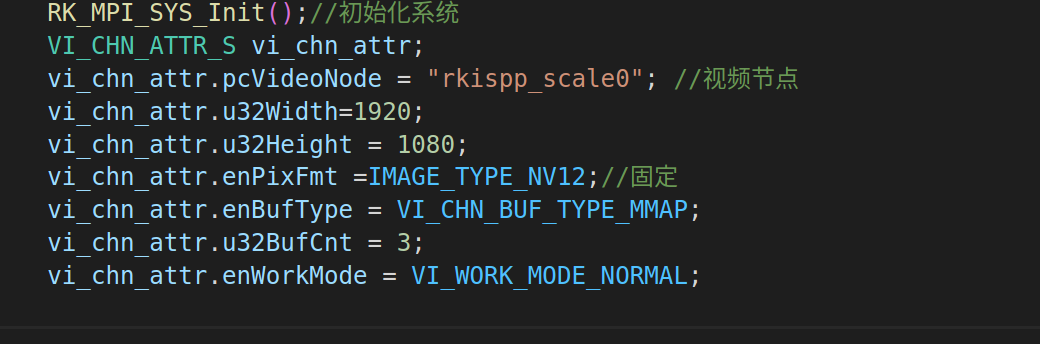

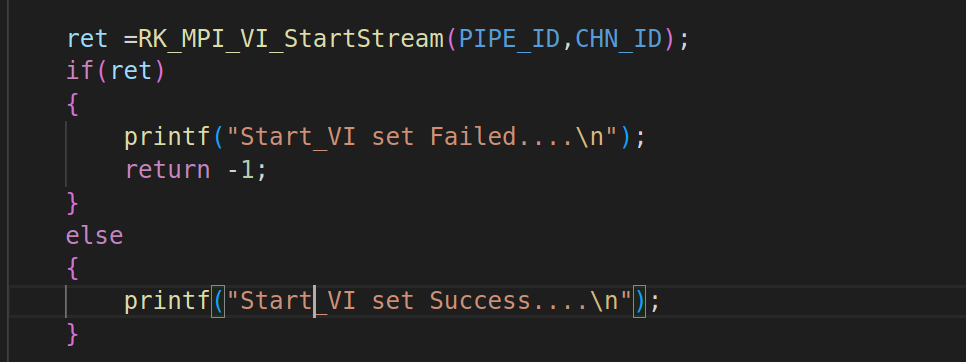

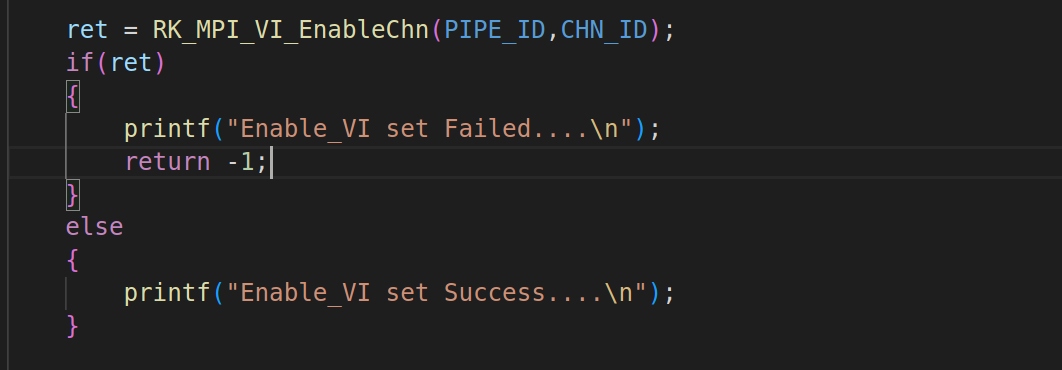

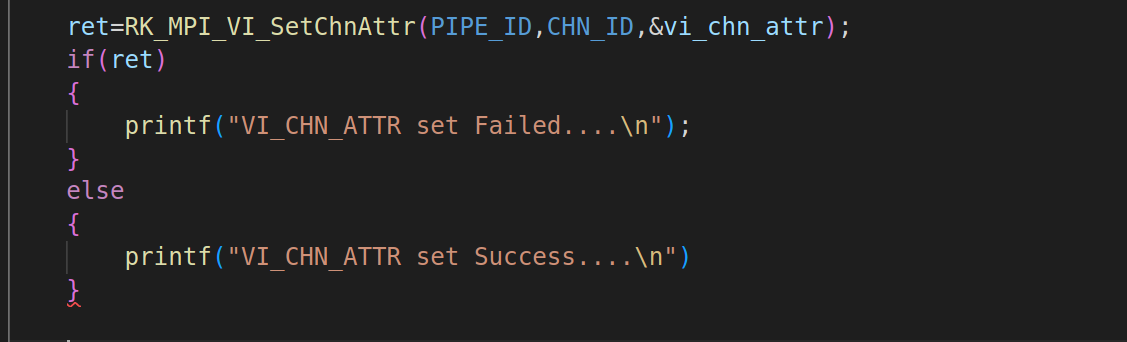

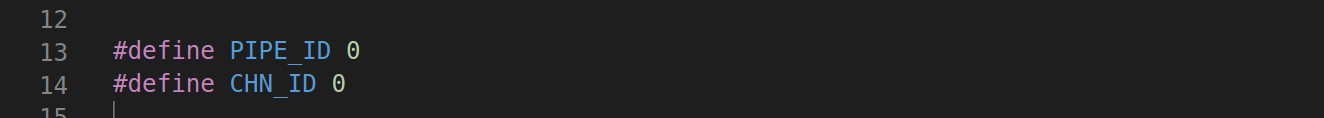

VI模块的初始化实际上就是对VI_CHN_ATTR_S的参数进行设置、然后调用RK_MPI_VI_SetChnAttr设置VI模块并使能RK_MPI_VI_EnableChn

1.2初始化RGA模块：

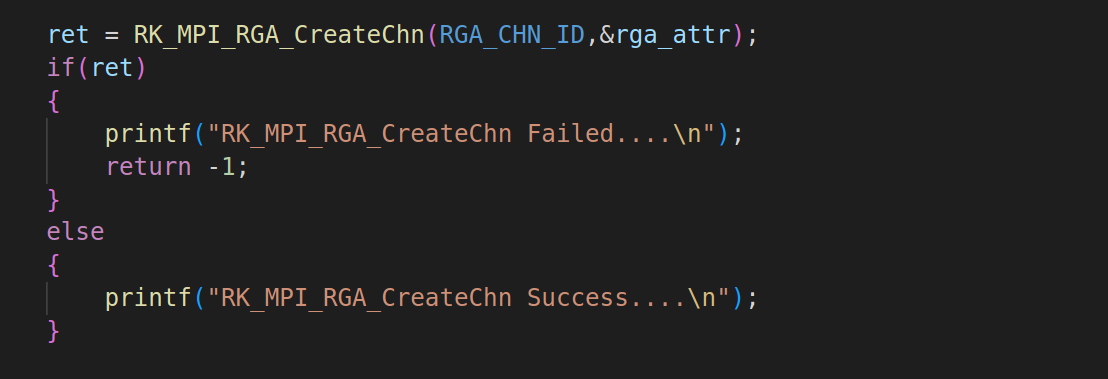

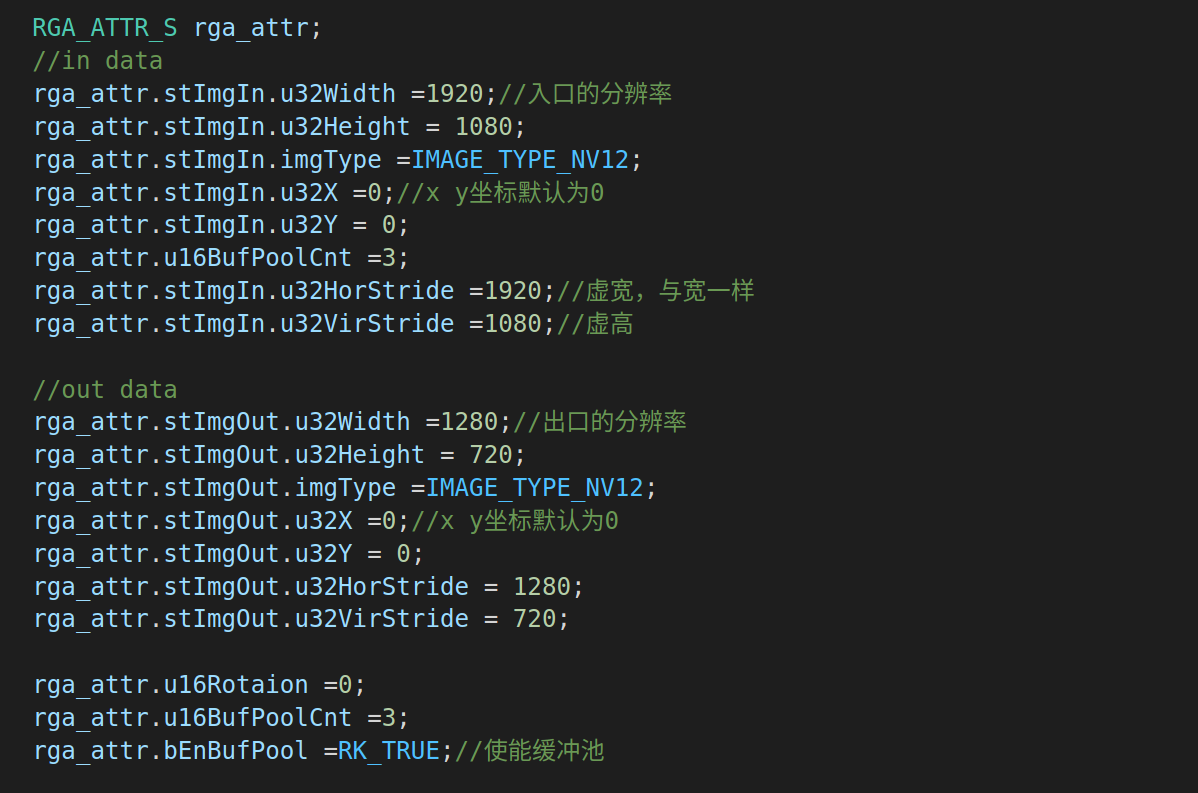

RGA模块的初始化实际上就是对RGA_ATTR_S的参数进行设置、然后调用RK_MPI_RGA_CreateChn设置RGA模块。

1.3绑定VI节点和RGA节点：

1.3.1RK_MPI_SYS_Bind

绑定VI节点和RGA节点，使其两个模块能够关联起来，使用的API是RK_MPI_SYS_Bind。我们来看看这个API的具体定义：

【描述】
数据源到数据接收者绑定接口。
【语法】

RK_S32 RK_MPI_SYS_Bind(const MPP_CHN_S *pstSrcChn,const MPP_CHN_S *pstDestChn);

参数名称	描述	输入/输出
pstSrcChn	源通道指针。	输入
pstDestChn	目的通道指针。	输入

返回值描述：
0 成功。
非0 失败，其值参见错误码。

MPP_CHN_S成员变量：

成员名称	描述
enModId	模块号。
s32DevId	设备号。
s32ChnId	通道号。

s32DevId：设备号ID，默认为0

s32ChnId：通道号ID，这里的通道号跟初始化的通道号一致。

enModId：模块号，指的是目前使用的模块ID。

比方说：正在使用的是VI模块，那模块ID就是RK_ID_VI。

又比方说正在使用的是RGA模块，那模块ID就是RK_ID_RGA。

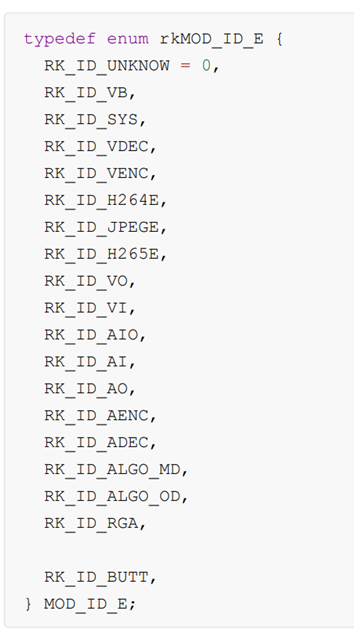

所以说，模块号ID就是取决于你当前正在使用的是哪一个模块，enModId清单如下图：

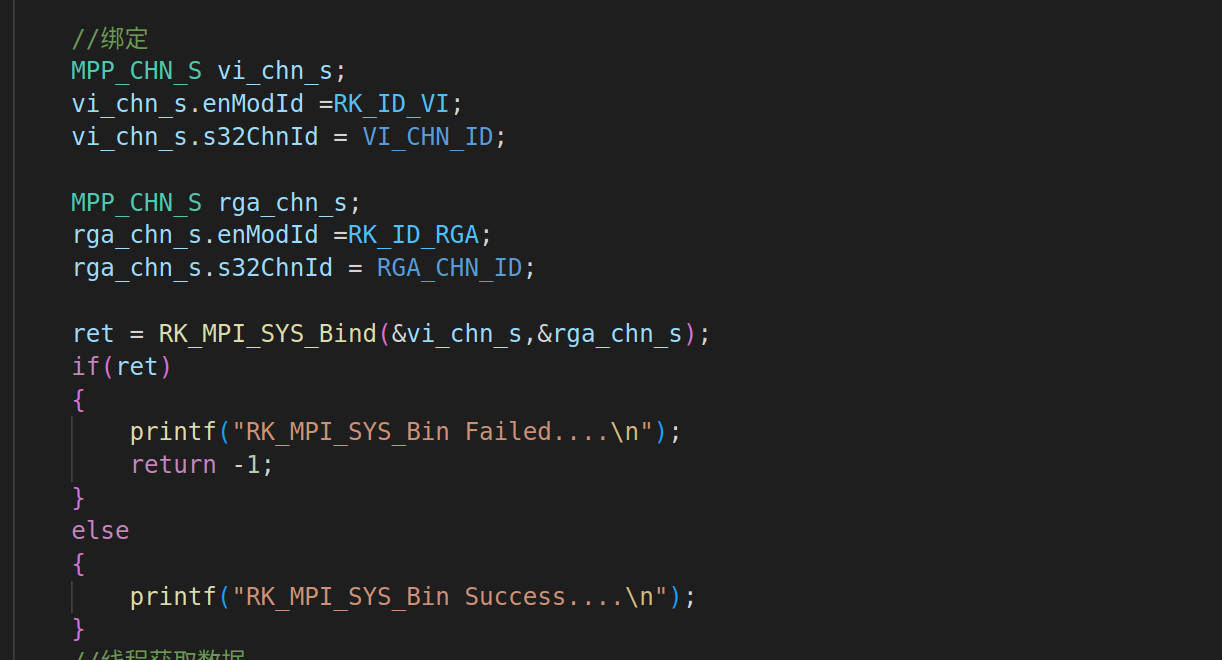

我们现在是要将VI与RGA绑定，像这个需求是要让VI模块和RGA模块关联起来，那就需要创建两个MPP_CHN_S。一个是RGA的MPP_CHN_S，它的enModId是RK_ID_RGA，s32ChnId是创建的ID。另外一个是VI的MPP_CHN_S，它的enModId是RK_ID_VI，s32ChnId是创建的ID。

MPP_CHN_S vi_chn_s;

vi_chn_s.enModId = RK_ID_VI;

vi_chn_s.s32ChnId = 0;

MPP_CHN_S rga_chn_s;

rga_chn_s.enModId = RK_ID_RGA;

rga_chn_s.s32ChnId = 0;

ret = RK_MPI_SYS_Bind(&vi_chn_s, &rga_chn_s);
